运放第2部《运放电路设计实战基础视频》学习笔记

第一讲模拟电路入门及运放基础

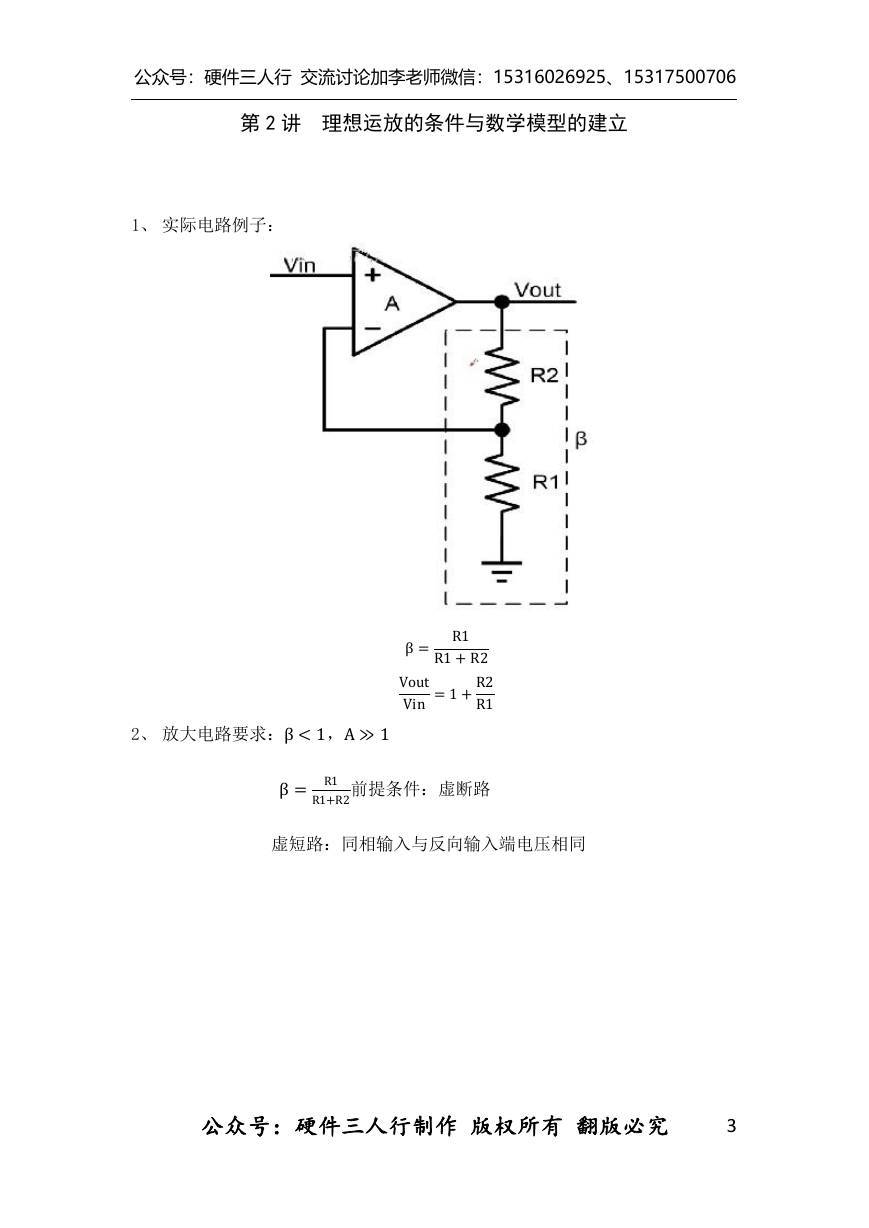

第2讲理想运放的条件与数学模型的建立

第3讲电路分析的基本定律

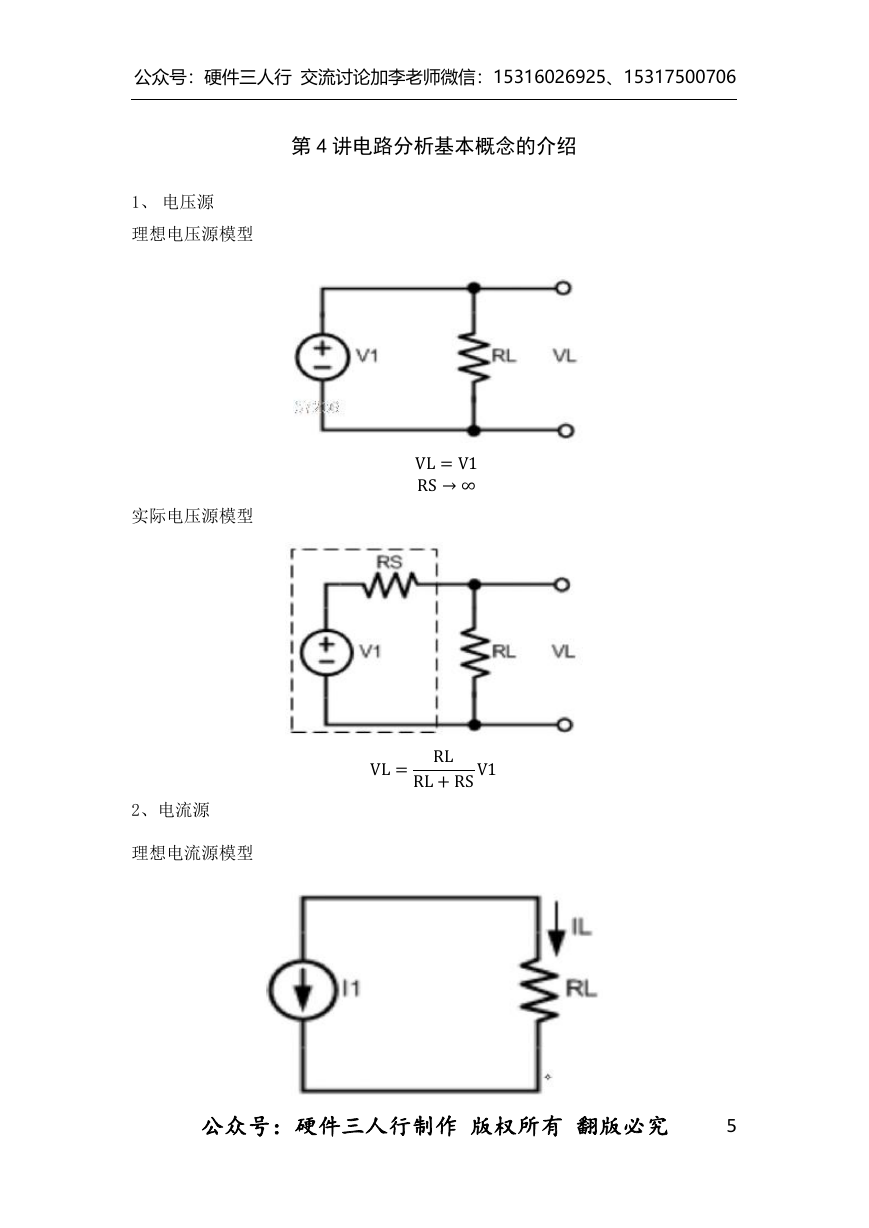

第4讲电路分析基本概念的介绍

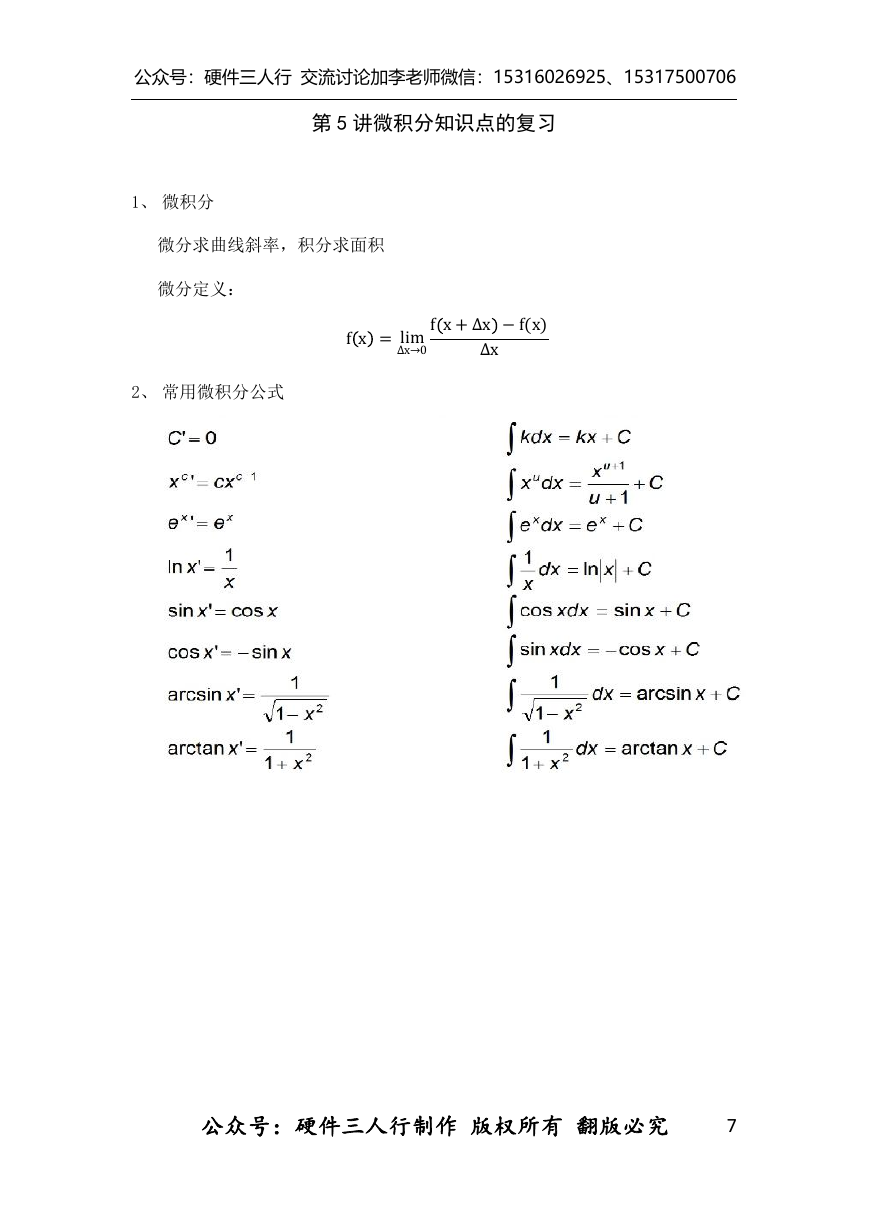

第5讲微积分知识点的复习

第6讲关于时域、频域下的IV方程的计算与应用

第7讲波特图的基本知识介绍以及意义

第8讲拉普拉斯变换的概念、意义与解法

第9讲运放的应用——同相、反相放大器

第10讲加法器、减法器、积分器、微分器、仪表放大器

第11讲关于运放的的非理想特性

第12讲运算放大器参数表的举例介绍

第13讲运算放大器的分类与选型

第14讲运放的供电、直流偏置、静态功耗的测量

第15讲关于运放的增益误差的计算

第16讲运放的失调电压介绍及其应用

第17讲同相、反相放大器的失调电压的计算

第18讲运放失调电压的及其增益的计算与测量

第19讲偏置电流与失调电流

第20讲运放的偏置电流与失调电流的测量与温漂

第21讲运放的共模抑制比的计算、测量及其意义

第22讲运放的系统失调电压及其带来的误差

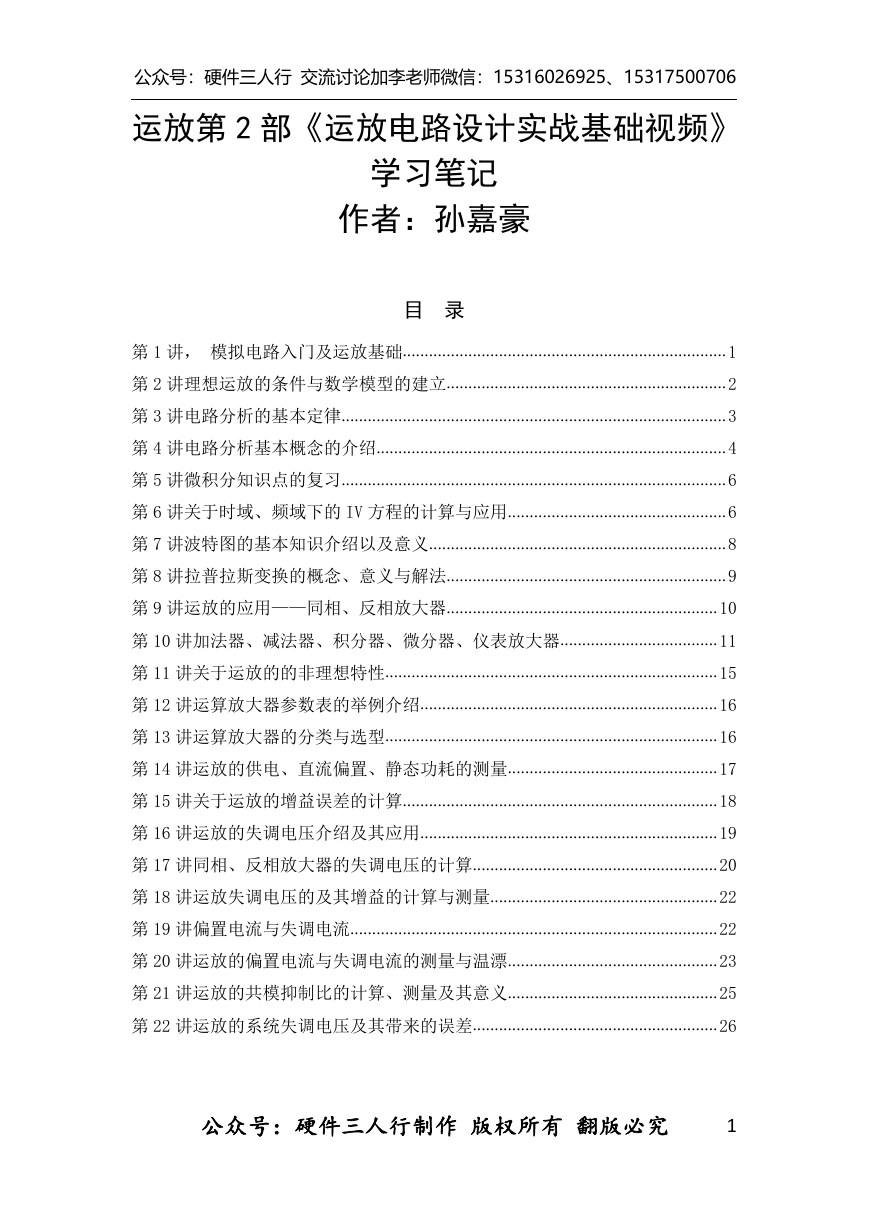

公众号：硬件三人行交流讨论加李老师微信：15316026925、15317500706 运放第 2 部《运放电路设计实战基础视频》学习笔记作者：孙嘉豪目录第 1 讲，模拟电路入门及运放基础.......................................................................... 1 第 2 讲理想运放的条件与数学模型的建立................................................................ 2 第 3 讲电路分析的基本定律........................................................................................ 3 第 4 讲电路分析基本概念的介绍................................................................................ 4 第 5 讲微积分知识点的复习........................................................................................ 6 第 6 讲关于时域、频域下的 IV 方程的计算与应用.................................................. 6 第 7 讲波特图的基本知识介绍以及意义.................................................................... 8 第 8 讲拉普拉斯变换的概念、意义与解法................................................................ 9 第 9 讲运放的应用——同相、反相放大器.............................................................. 10 第 10 讲加法器、减法器、积分器、微分器、仪表放大器.................................... 11 第 11 讲关于运放的的非理想特性............................................................................ 15 第 12 讲运算放大器参数表的举例介绍.................................................................... 16 第 13 讲运算放大器的分类与选型............................................................................ 16 第 14 讲运放的供电、直流偏置、静态功耗的测量................................................ 17 第 15 讲关于运放的增益误差的计算........................................................................ 18 第 16 讲运放的失调电压介绍及其应用.................................................................... 19 第 17 讲同相、反相放大器的失调电压的计算........................................................ 20 第 18 讲运放失调电压的及其增益的计算与测量.................................................... 22 第 19 讲偏置电流与失调电流.................................................................................... 22 第 20 讲运放的偏置电流与失调电流的测量与温漂................................................ 23 第 21 讲运放的共模抑制比的计算、测量及其意义................................................ 25 第 22 讲运放的系统失调电压及其带来的误差........................................................ 26 公众号：硬件三人行制作版权所有翻版必究 1

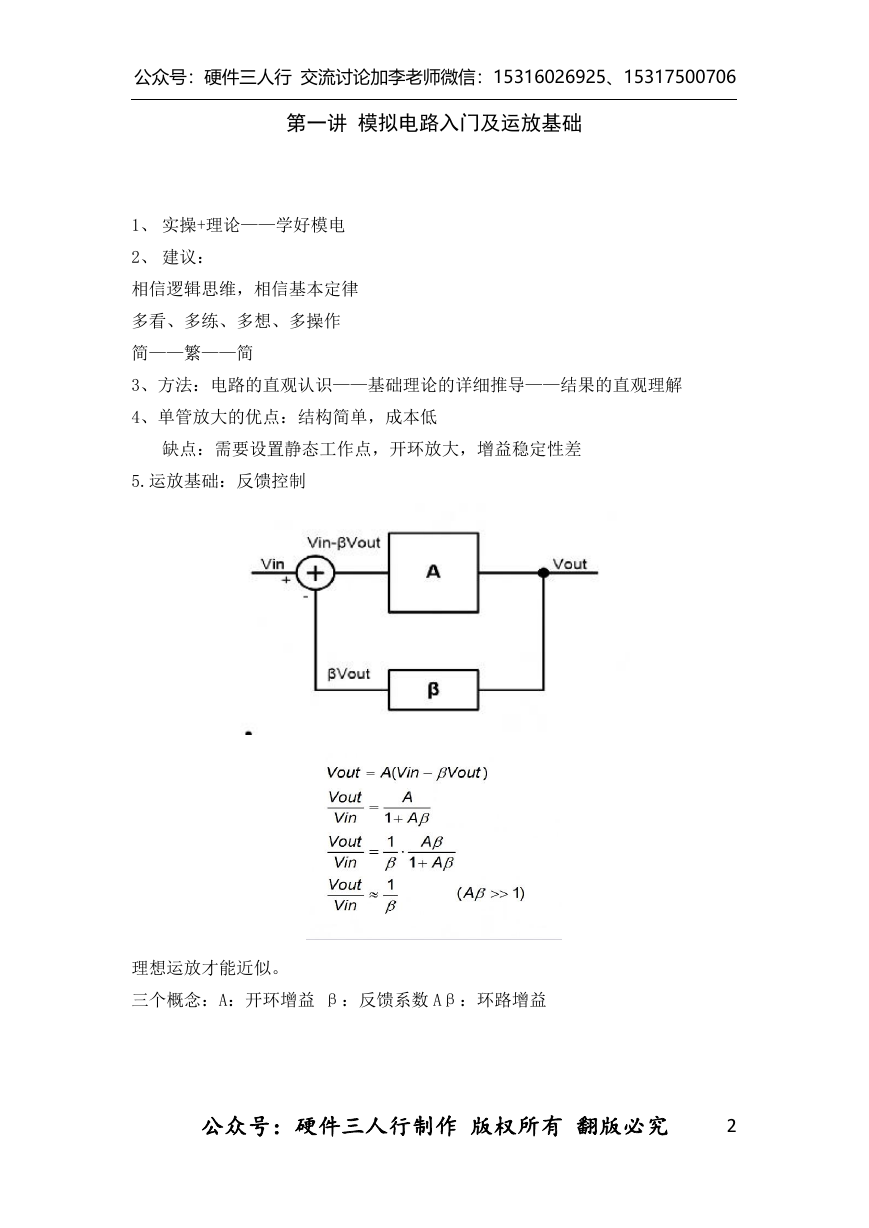

公众号：硬件三人行交流讨论加李老师微信：15316026925、15317500706 第一讲模拟电路入门及运放基础 1、实操+理论——学好模电 2、建议：相信逻辑思维，相信基本定律多看、多练、多想、多操作简——繁——简 3、方法：电路的直观认识——基础理论的详细推导——结果的直观理解 4、单管放大的优点：结构简单，成本低缺点：需要设置静态工作点，开环放大，增益稳定性差 5.运放基础：反馈控制理想运放才能近似。三个概念：A：开环增益 β：反馈系数 Aβ：环路增益公众号：硬件三人行制作版权所有翻版必究 2

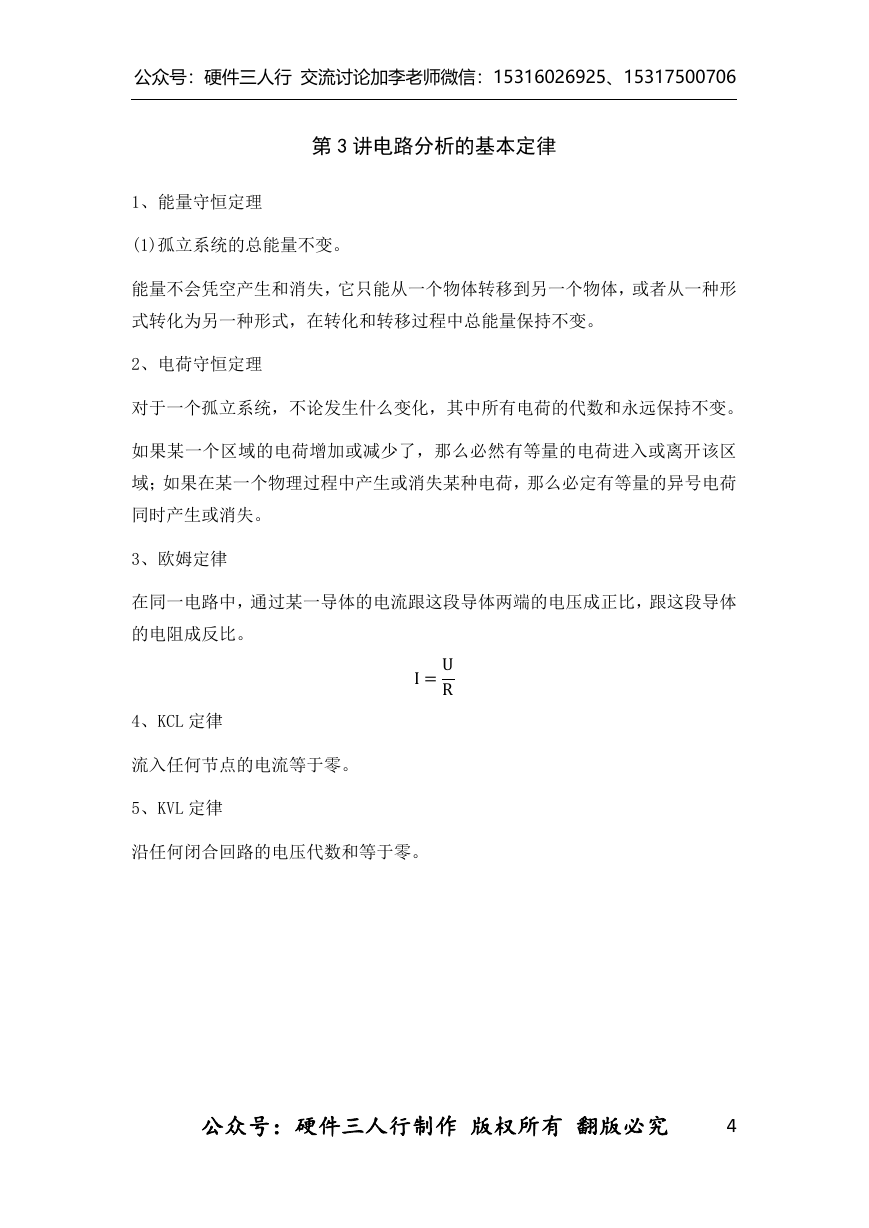

公众号：硬件三人行交流讨论加李老师微信：15316026925、15317500706 第 3 讲电路分析的基本定律 1、能量守恒定理 (1)孤立系统的总能量不变。能量不会凭空产生和消失，它只能从一个物体转移到另一个物体，或者从一种形式转化为另一种形式，在转化和转移过程中总能量保持不变。 2、电荷守恒定理对于一个孤立系统，不论发生什么变化，其中所有电荷的代数和永远保持不变。如果某一个区域的电荷增加或减少了，那么必然有等量的电荷进入或离开该区域；如果在某一个物理过程中产生或消失某种电荷，那么必定有等量的异号电荷同时产生或消失。 3、欧姆定律在同一电路中，通过某一导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。 4、KCL 定律流入任何节点的电流等于零。 5、KVL 定律 I=UR 沿任何闭合回路的电压代数和等于零。公众号：硬件三人行制作版权所有翻版必究 4

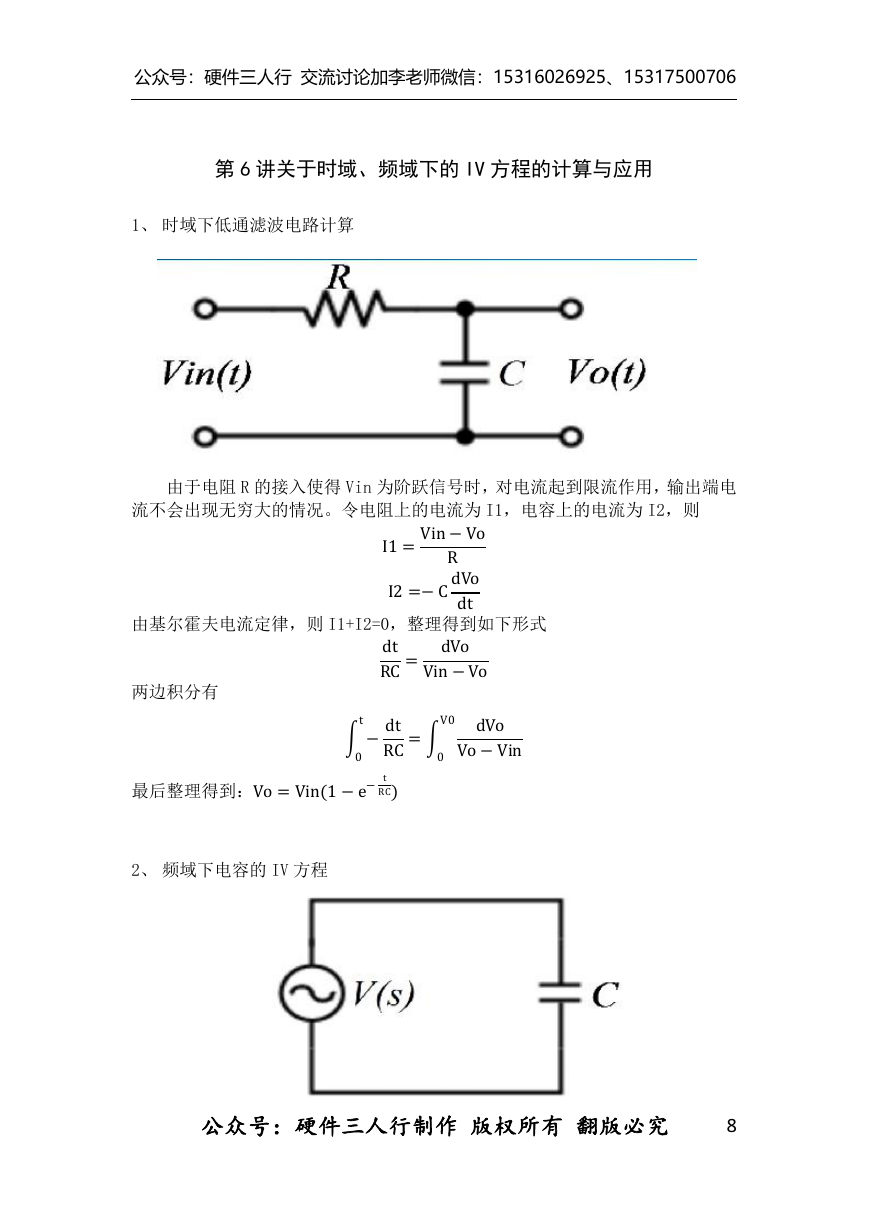

公众号：硬件三人行交流讨论加李老师微信：15316026925、15317500706 第 6 讲关于时域、频域下的 IV 方程的计算与应用 1、时域下低通滤波电路计算由于电阻 R 的接入使得 Vin 为阶跃信号时，对电流起到限流作用，输出端电流不会出现无穷大的情况。令电阻上的电流为 I1，电容上的电流为 I2，则由基尔霍夫电流定律，则 I1+I2=0，整理得到如下形式 I1=Vin−VoR I2=−CdVodt dtRC= dVo Vin−Vo t−dtRC dVo V0 = 0 Vo−Vin 0 最后整理得到：Vo=Vin(1−e− tRC) 两边积分有 2、频域下电容的 IV 方程公众号：硬件三人行制作版权所有翻版必究 8
