[官方]汇承HC-05蓝牙串口模块使用规格书(含指令集）.pdf
目录
一. 防伪识别
1.1 为什么要用正品
1.2 如何分辨真伪
二. 模块介绍
2.1 特点简介
2.2 基本参数
2.3 系列产品
三. 连接通讯说明
3.1 模块工作原理简单介绍
3.2 模块与MCU 等设备的连接
3.3 模块之间的连接通讯
3.4 模块与手机的连接通讯
3.5 模块与PC 的连接通讯
四. 快速测试
4.1 参数架与模块连接
4.2 通讯测试
五. 开发利用
5.1 引脚定义
5.2 嵌入方式
5.3 贴片炉温
5.4 参考连接电路
六. AT 指令
6.1 工作模式
6.2 串口模块用到的引脚定义
6.3 模块进入AT 模式的方法
6.4 设置为主模块的步骤
6.5 指令详细说明
附录1：AT 指令错误代码说明
七. 关于汇承
7.1 公司简介
HC-05 V2.1 蓝牙串口通信模块 用户手册
官方网址：http://www.hc01.com
汇聚信息 承载梦想

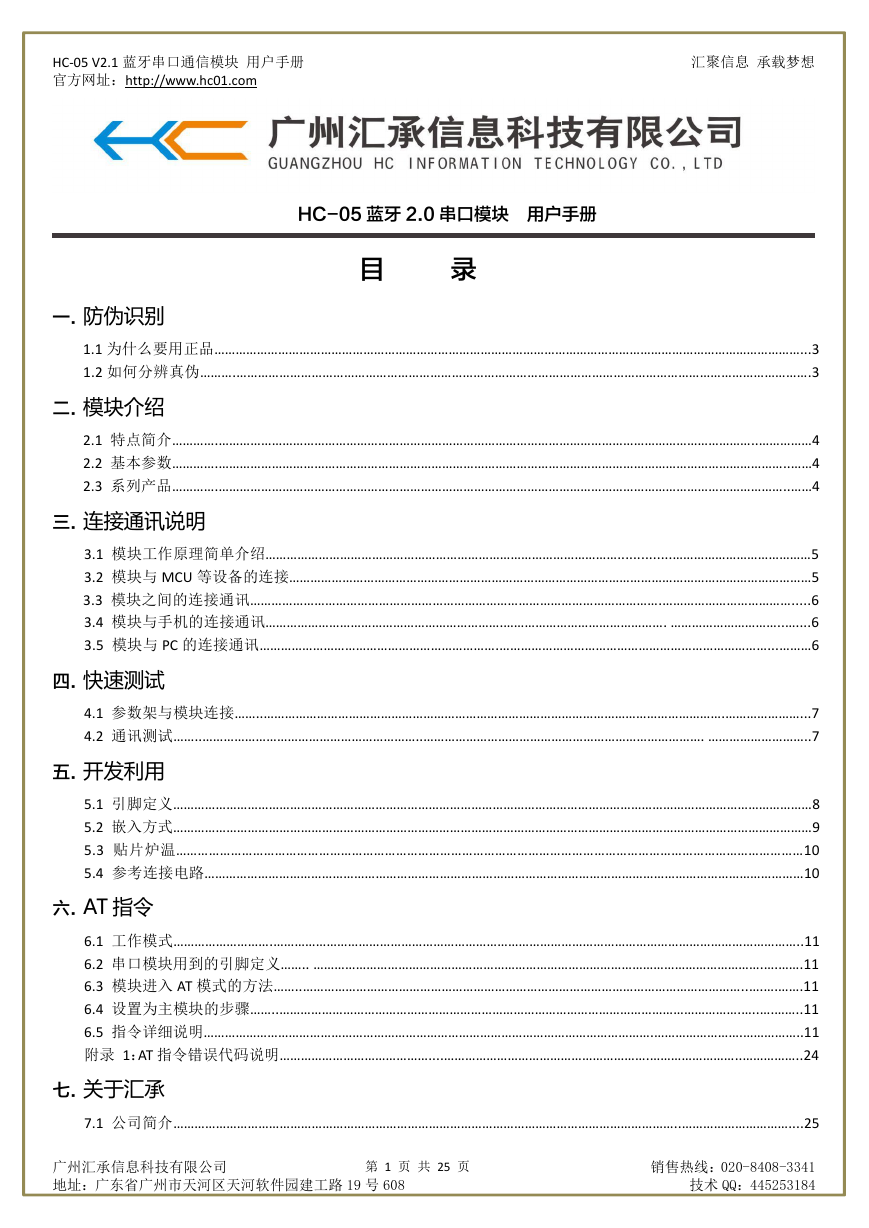

HC-05 蓝牙 2.0 串口模块 用户手册
目
录
一. 防伪识别
1.1 为什么要用正品…………………………………………………………………………………………………………………………………………………...3
1.2 如何分辨真伪……….…………………………………………………………………………………………………………………………………………….3
二. 模块介绍
2.1 特点简介………….……………………………………………………………………………………………………………………………………..……………4
2.2 基本参数………….……………………………………………………………………………………………………………………………………………..……4
2.3 系列产品………….……………………………………………………………………………………………………………………………………………..……4
三. 连接通讯说明
3.1 模块工作原理简单介绍………………………………………………………………………………………..............…………………………………5
3.2 模块与 MCU 等设备的连接…………………………………………………………………………………………………………………………………5
3.3 模块之间的连接通讯…………………………………………………………………………………………………….……………………………….....6
3.4 模块与手机的连接通讯………………………………………………………….………………………………………. …………………………..…....6
3.5 模块与 PC 的连接通讯………………………………………………………….…………………………………………………………………...………6
四. 快速测试
4.1 参数架与模块连接……..………………………………………………………………………………………………………………….…………………...7
4.2 通讯测试……..……………………………………………………..……………………………………………………………………. ………………………..7
五. 开发利用
5.1 引脚定义………………………………………………………………………………………………………………………………………………………………8
5.2 嵌入方式………………………………………………………………………………………………………………………………………………………………9
5.3 贴片炉温………………………………………………………………………………………………………………………………………………………10
5.4 参考连接电路……………………………………………………………………………………………………………………………………………………10
六. AT 指令
6.1 工作模式……………………….…………………………………………………………………………………………………………………………………..11
6.2 串口模块用到的引脚定义…….. ……………………………………………………………………………………………………………….….…….11
6.3 模块进入 AT 模式的方法……..……………………………………………………………………………………………………………..….….…….11
6.4 设置为主模块的步骤……..………………………………………………………………………………………………………………….…..….……..11
6.5 指令详细说明……………………………………………………………………………………………………………….…………………….……………..11
附录 1：AT 指令错误代码说明……………………………………....………………………………………………….……………………..……………..24
七. 关于汇承
7.1 公司简介……………………………………………………………………………………………………………………………..…………………………....25
广州汇承信息科技有限公司
地址：广东省广州市天河区天河软件园建工路 19 号 608
第 1 页 共 25 页
销售热线：020-8408-3341
技术 QQ：445253184
HC-05 V2.1 蓝牙串口通信模块 用户手册
官方网址：http://www.hc01.com
汇聚信息 承载梦想

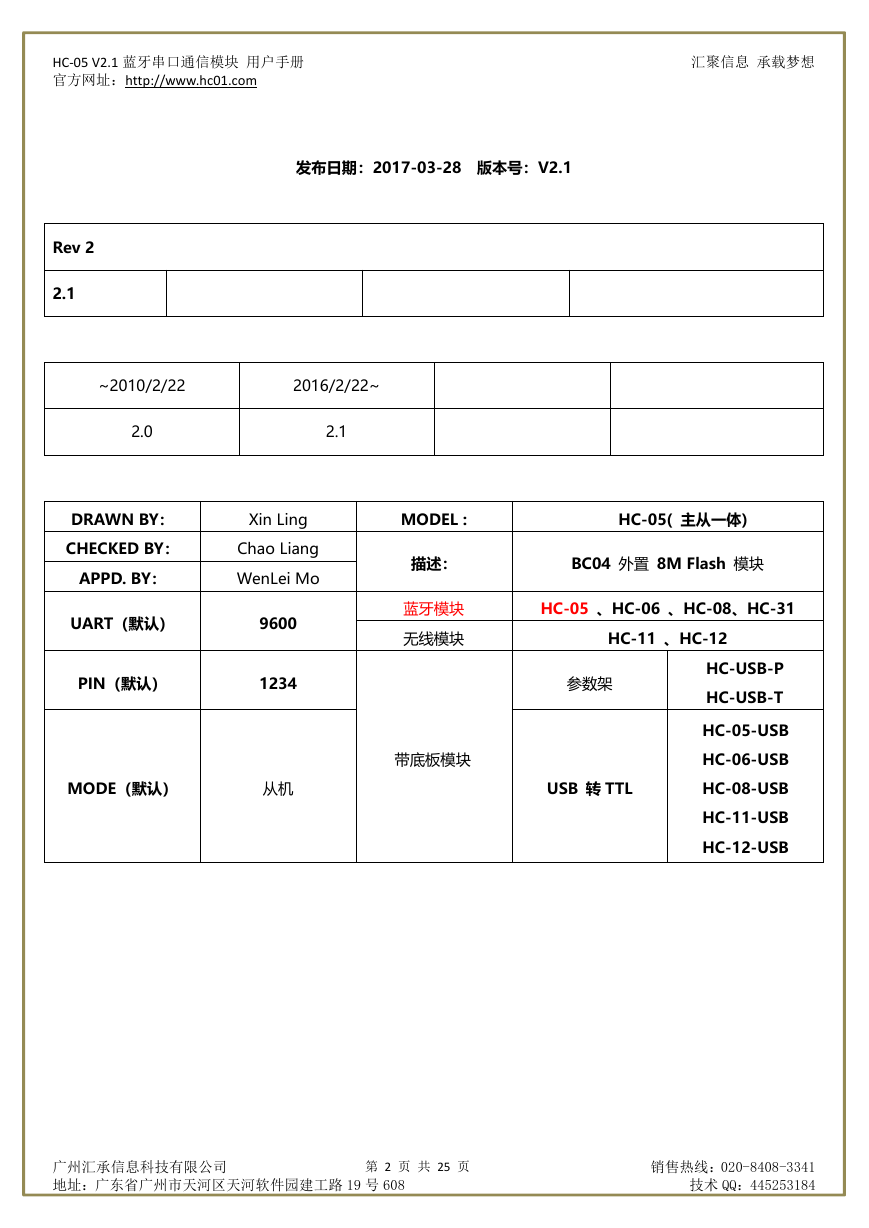

发布日期：2017-03-28 版本号：V2.1
Rev 2
2.1
~2010/2/22
2016/2/22~
2.0
2.1
DRAWN BY：
CHECKED BY：
APPD. BY：
UART（默认）
PIN（默认）
Xin Ling
Chao Liang
WenLei Mo
9600
1234
MODEL :
描述：
蓝牙模块
无线模块
带底板模块
MODE（默认）
从机
USB 转 TTL
HC-05( 主从一体)
BC04 外置 8M Flash 模块
HC-05 、HC-06 、HC-08、HC-31
HC-11 、HC-12
参数架
HC-USB-P
HC-USB-T
HC-05-USB
HC-06-USB
HC-08-USB
HC-11-USB
HC-12-USB
广州汇承信息科技有限公司
地址：广东省广州市天河区天河软件园建工路 19 号 608
第 2 页 共 25 页
销售热线：020-8408-3341
技术 QQ：445253184
HC-05 V2.1 蓝牙串口通信模块 用户手册
官方网址：http://www.hc01.com
汇聚信息 承载梦想

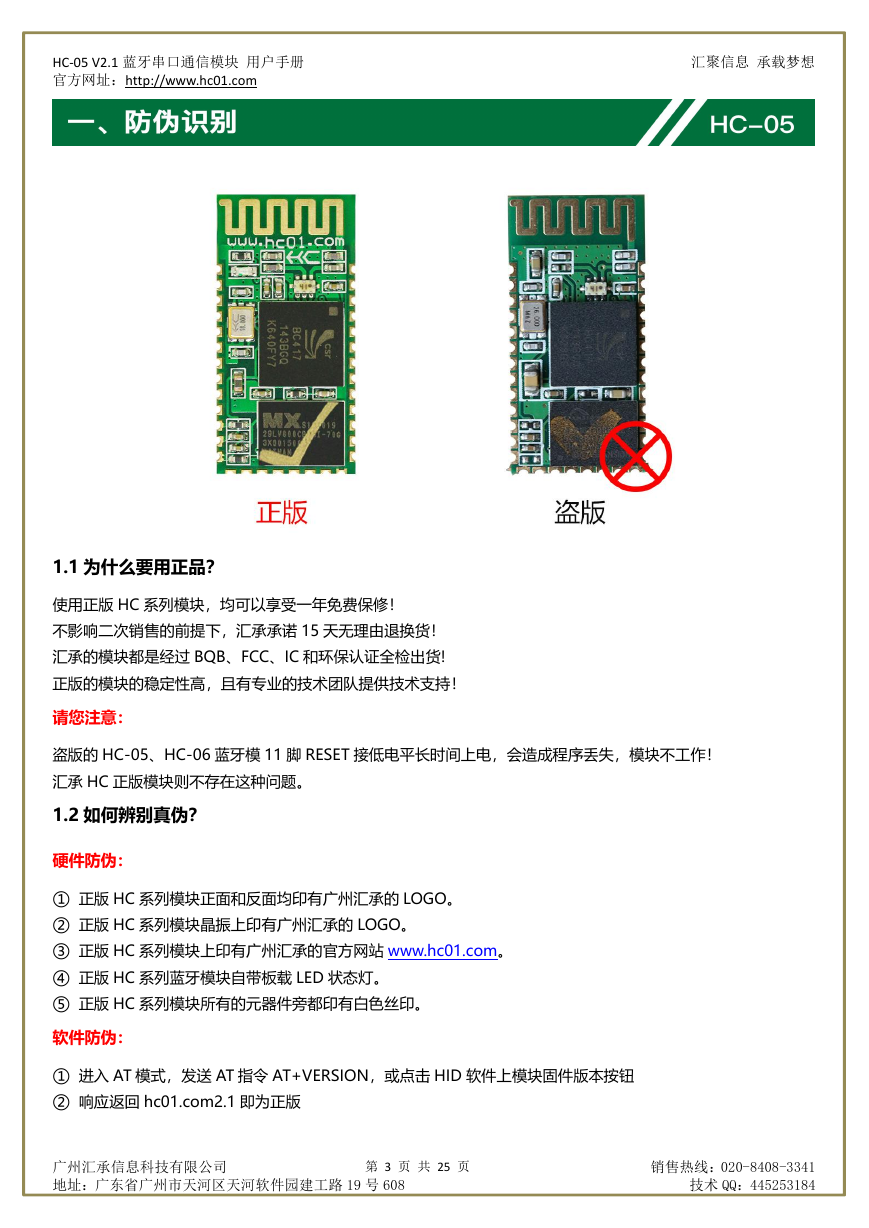

1.1 为什么要用正品？
使用正版 HC 系列模块，均可以享受一年免费保修！
不影响二次销售的前提下，汇承承诺 15 天无理由退换货！
汇承的模块都是经过 BQB、FCC、IC 和环保认证全检出货!
正版的模块的稳定性高，且有专业的技术团队提供技术支持！
请您注意：
盗版的 HC-05、HC-06 蓝牙模 11 脚 RESET 接低电平长时间上电，会造成程序丢失，模块不工作！
汇承 HC 正版模块则不存在这种问题。
1.2 如何辨别真伪？
硬件防伪：
① 正版 HC 系列模块正面和反面均印有广州汇承的 LOGO。
② 正版 HC 系列模块晶振上印有广州汇承的 LOGO。
③ 正版 HC 系列模块上印有广州汇承的官方网站 www.hc01.com。
④ 正版 HC 系列蓝牙模块自带板载 LED 状态灯。
⑤ 正版 HC 系列模块所有的元器件旁都印有白色丝印。
软件防伪：
① 进入 AT 模式，发送 AT 指令 AT+VERSION，或点击 HID 软件上模块固件版本按钮
② 响应返回 hc01.com2.1 即为正版
广州汇承信息科技有限公司
地址：广东省广州市天河区天河软件园建工路 19 号 608
第 3 页 共 25 页
销售热线：020-8408-3341
技术 QQ：445253184
HC-05 V2.1 蓝牙串口通信模块 用户手册
官方网址：http://www.hc01.com
汇聚信息 承载梦想

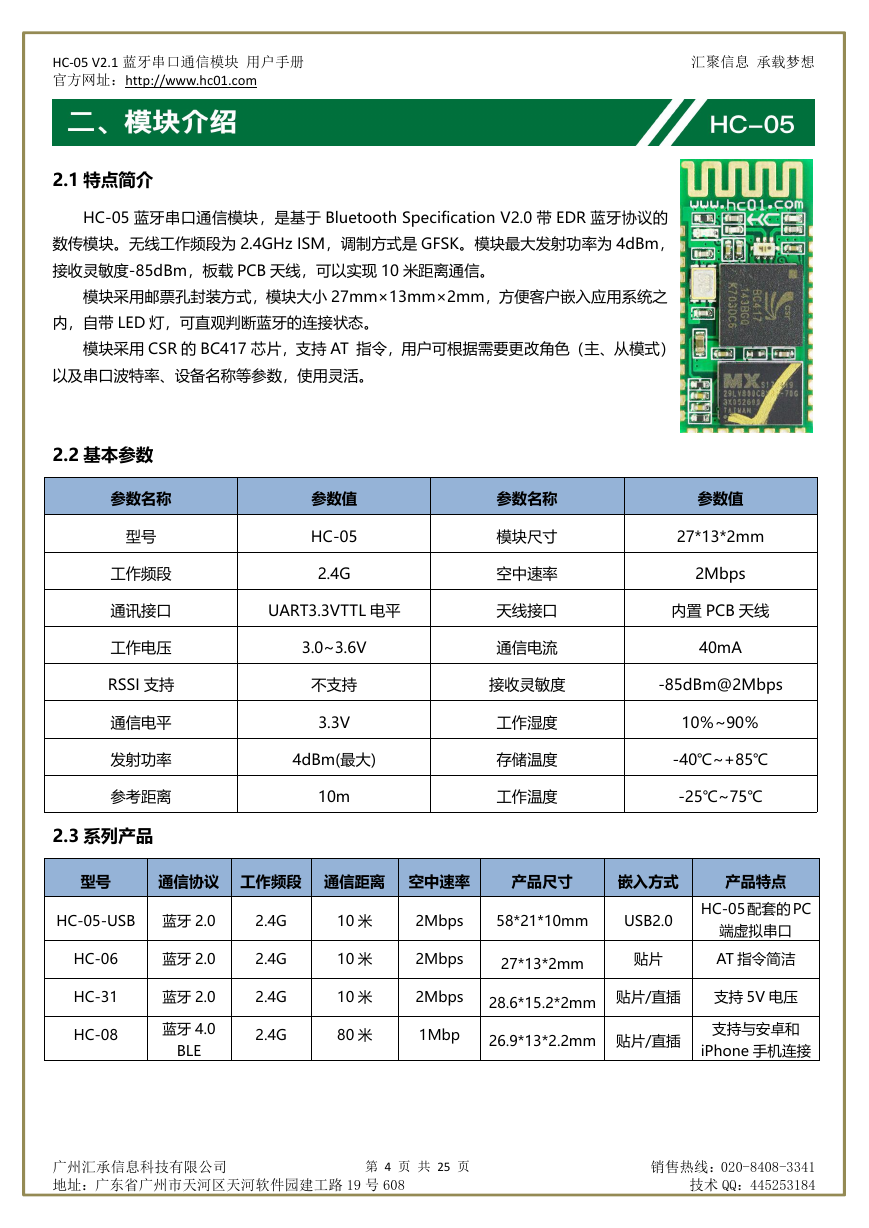

2.1 特点简介
HC-05 蓝牙串口通信模块，是基于 Bluetooth Specification V2.0 带 EDR 蓝牙协议的
数传模块。无线工作频段为 2.4GHz ISM，调制方式是 GFSK。模块最大发射功率为 4dBm，
接收灵敏度-85dBm，板载 PCB 天线，可以实现 10 米距离通信。
模块采用邮票孔封装方式，模块大小 27mm×13mm×2mm，方便客户嵌入应用系统之
内，自带 LED 灯，可直观判断蓝牙的连接状态。
模块采用 CSR 的 BC417 芯片，支持 AT 指令，用户可根据需要更改角色（主、从模式）
以及串口波特率、设备名称等参数，使用灵活。
2.2 基本参数
参数名称
型号
工作频段
通讯接口
工作电压
RSSI 支持
通信电平
发射功率
参考距离
2.3 系列产品
参数值
HC-05
2.4G
UART3.3VTTL 电平
3.0~3.6V
不支持
3.3V
4dBm(最大)
10m
参数名称
模块尺寸
空中速率
天线接口
通信电流
参数值
27*13*2mm
2Mbps
内置 PCB 天线
40mA
接收灵敏度
-85dBm@2Mbps
工作湿度
存储温度
工作温度
10％~90％
-40℃~+85℃
-25℃~75℃
型号
通信协议 工作频段 通信距离 空中速率
产品尺寸
嵌入方式
产品特点
HC-05-USB 蓝牙 2.0
HC-06
蓝牙 2.0
HC-31
HC-08
蓝牙 2.0
蓝牙 4.0
BLE
2.4G
2.4G
2.4G
2.4G
10 米
10 米
10 米
80 米
2Mbps
58*21*10mm
USB2.0
2Mbps
27*13*2mm
贴片
HC-05配套的 PC
端虚拟串口
AT 指令简洁
2Mbps
28.6*15.2*2mm 贴片/直插
支持 5V 电压
1Mbp
26.9*13*2.2mm 贴片/直插
支持与安卓和
iPhone 手机连接
广州汇承信息科技有限公司
地址：广东省广州市天河区天河软件园建工路 19 号 608
第 4 页 共 25 页
销售热线：020-8408-3341
技术 QQ：445253184
HC-05 V2.1 蓝牙串口通信模块 用户手册
官方网址：http://www.hc01.com
汇聚信息 承载梦想

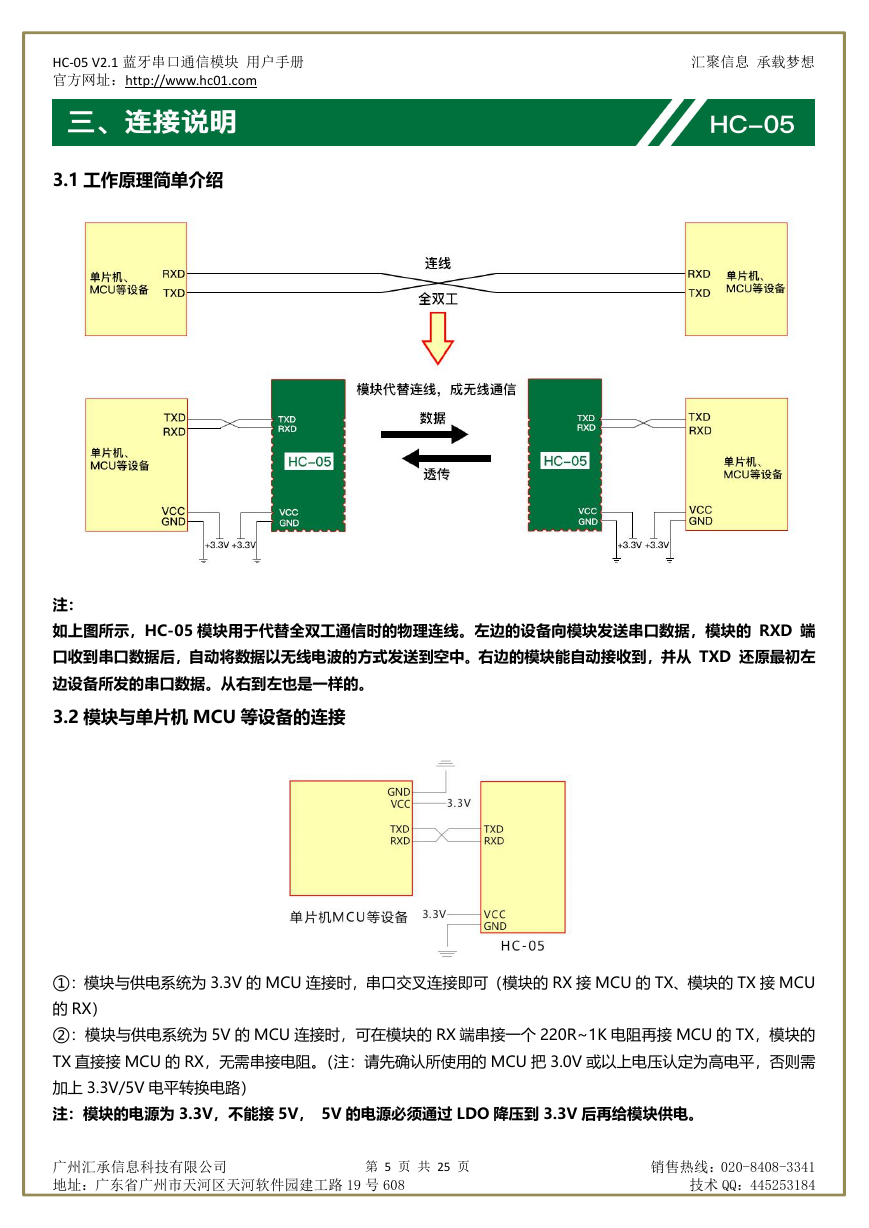

3.1 工作原理简单介绍
注：
如上图所示，HC-05 模块用于代替全双工通信时的物理连线。左边的设备向模块发送串口数据，模块的 RXD 端
口收到串口数据后，自动将数据以无线电波的方式发送到空中。右边的模块能自动接收到，并从 TXD 还原最初左
边设备所发的串口数据。从右到左也是一样的。
3.2 模块与单片机 MCU 等设备的连接
①：模块与供电系统为 3.3V 的 MCU 连接时，串口交叉连接即可（模块的 RX 接 MCU 的 TX、模块的 TX 接 MCU
的 RX）
②：模块与供电系统为 5V 的 MCU 连接时，可在模块的 RX 端串接一个 220R~1K 电阻再接 MCU 的 TX，模块的
TX 直接接 MCU 的 RX，无需串接电阻。（注：请先确认所使用的 MCU 把 3.0V 或以上电压认定为高电平，否则需
加上 3.3V/5V 电平转换电路）
注：模块的电源为 3.3V，不能接 5V， 5V 的电源必须通过 LDO 降压到 3.3V 后再给模块供电。
广州汇承信息科技有限公司
地址：广东省广州市天河区天河软件园建工路 19 号 608
第 5 页 共 25 页
销售热线：020-8408-3341
技术 QQ：445253184
HC-05 V2.1 蓝牙串口通信模块 用户手册
官方网址：http://www.hc01.com

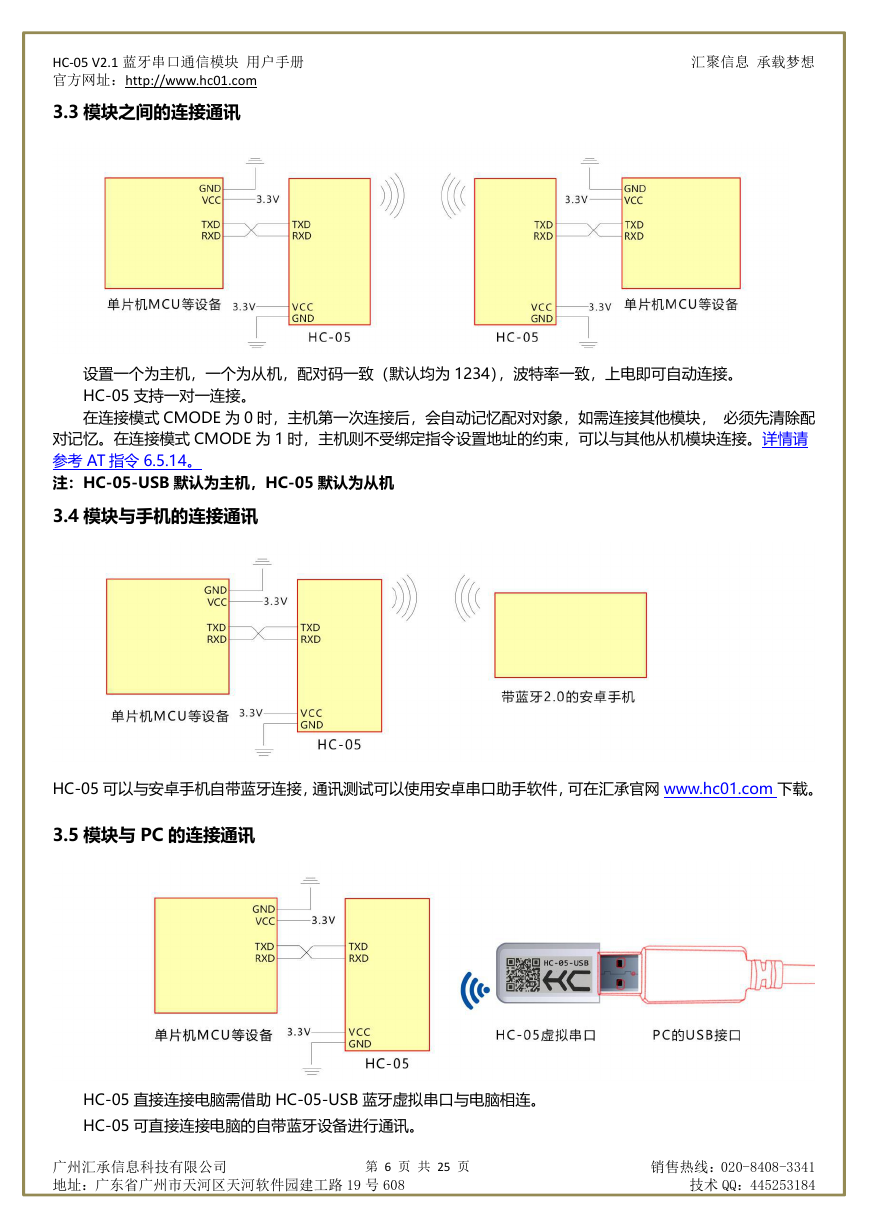

3.3 模块之间的连接通讯
汇聚信息 承载梦想
设置一个为主机，一个为从机，配对码一致（默认均为 1234），波特率一致，上电即可自动连接。
HC-05 支持一对一连接。
在连接模式 CMODE 为 0 时，主机第一次连接后，会自动记忆配对对象，如需连接其他模块， 必须先清除配
对记忆。在连接模式 CMODE 为 1 时，主机则不受绑定指令设置地址的约束，可以与其他从机模块连接。详情请
参考 AT 指令 6.5.14。
注：HC-05-USB 默认为主机，HC-05 默认为从机
3.4 模块与手机的连接通讯
HC-05 可以与安卓手机自带蓝牙连接，通讯测试可以使用安卓串口助手软件，可在汇承官网 www.hc01.com 下载。
3.5 模块与 PC 的连接通讯
HC-05 直接连接电脑需借助 HC-05-USB 蓝牙虚拟串口与电脑相连。
HC-05 可直接连接电脑的自带蓝牙设备进行通讯。
广州汇承信息科技有限公司
地址：广东省广州市天河区天河软件园建工路 19 号 608
第 6 页 共 25 页
销售热线：020-8408-3341
技术 QQ：445253184
HC-05 V2.1 蓝牙串口通信模块 用户手册
官方网址：http://www.hc01.com
汇聚信息 承载梦想

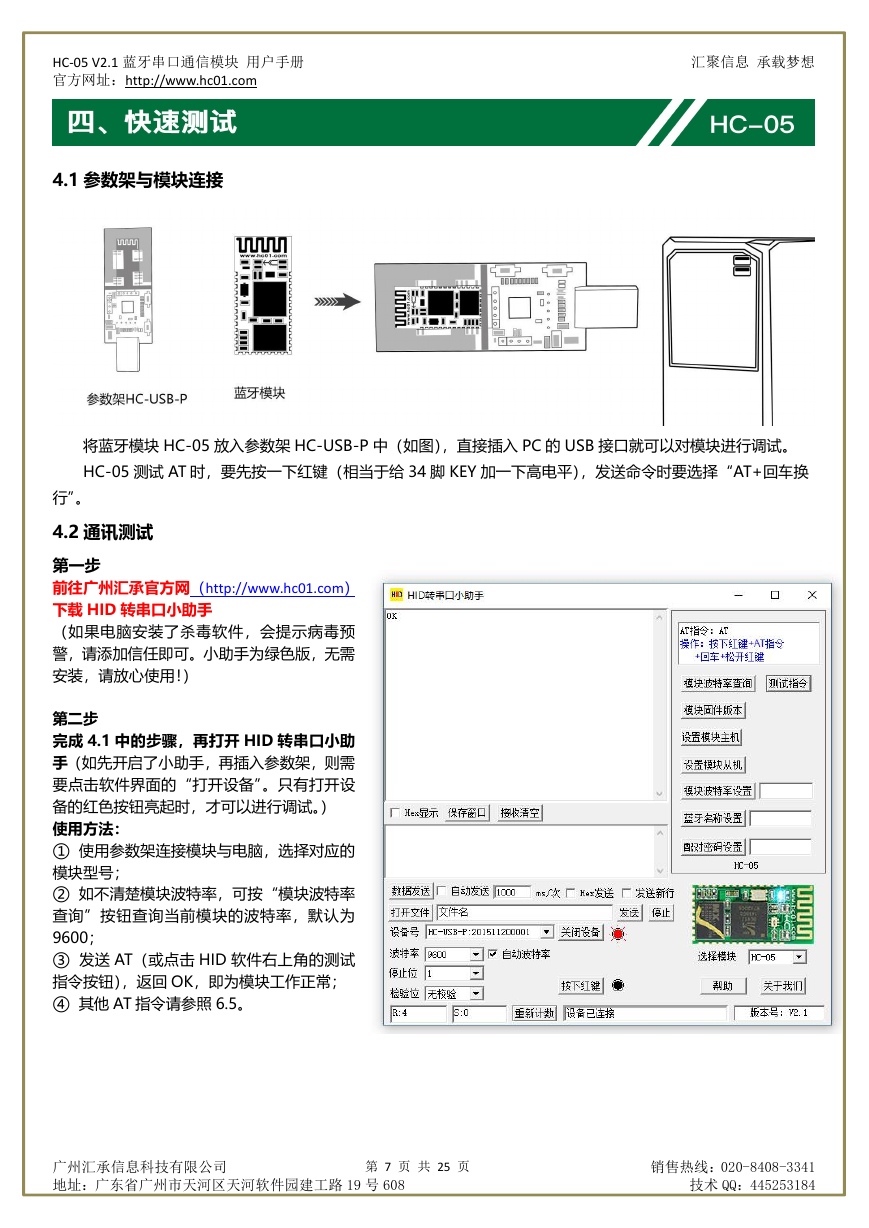

4.1 参数架与模块连接
将蓝牙模块 HC-05 放入参数架 HC-USB-P 中（如图），直接插入 PC 的 USB 接口就可以对模块进行调试。
HC-05 测试 AT 时，要先按一下红键（相当于给 34 脚 KEY 加一下高电平），发送命令时要选择“AT+回车换
行”。
4.2 通讯测试
第一步
前往广州汇承官方网（http://www.hc01.com）
下载 HID 转串口小助手
（如果电脑安装了杀毒软件，会提示病毒预
警，请添加信任即可。小助手为绿色版，无需
安装，请放心使用！）
第二步
完成 4.1 中的步骤，再打开 HID 转串口小助
手（如先开启了小助手，再插入参数架，则需
要点击软件界面的“打开设备”。只有打开设
备的红色按钮亮起时，才可以进行调试。）
使用方法：
① 使用参数架连接模块与电脑，选择对应的
模块型号；
② 如不清楚模块波特率，可按“模块波特率
查询”按钮查询当前模块的波特率，默认为
9600；
③ 发送 AT（或点击 HID 软件右上角的测试
指令按钮），返回 OK，即为模块工作正常；
④ 其他 AT 指令请参照 6.5。
广州汇承信息科技有限公司
地址：广东省广州市天河区天河软件园建工路 19 号 608
第 7 页 共 25 页
销售热线：020-8408-3341
技术 QQ：445253184
HC-05 V2.1 蓝牙串口通信模块 用户手册
官方网址：http://www.hc01.com
汇聚信息 承载梦想

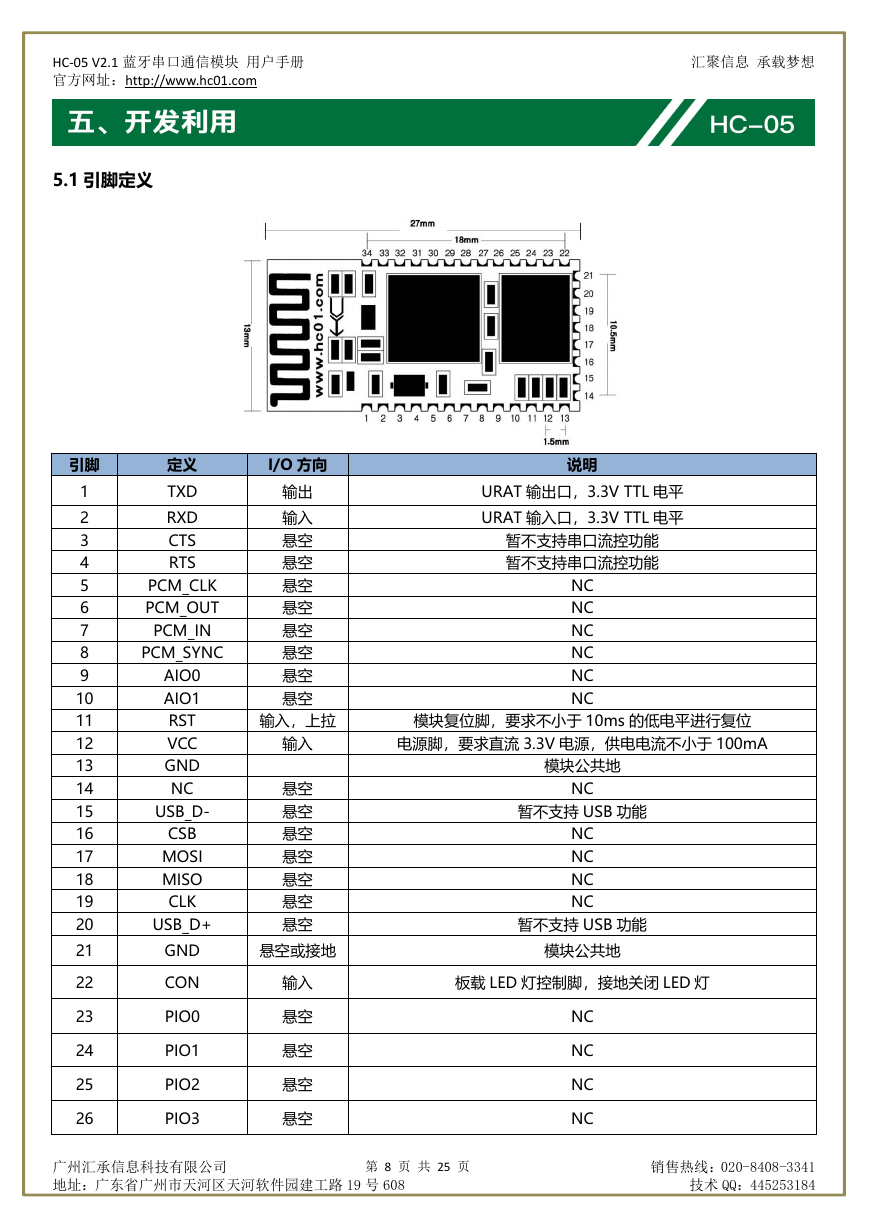

5.1 引脚定义
引脚
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
定义
TXD
RXD
CTS
RTS
PCM_CLK
PCM_OUT
PCM_IN
PCM_SYNC
AIO0
AIO1
RST
VCC
GND
NC
USB_D-
CSB
MOSI
MISO
CLK
USB_D+
GND
CON
PIO0
PIO1
PIO2
PIO3
I/O 方向
输出
输入
悬空
悬空
悬空
悬空
悬空
悬空
悬空
悬空
说明
URAT 输出口，3.3V TTL 电平
URAT 输入口，3.3V TTL 电平
暂不支持串口流控功能
暂不支持串口流控功能
NC
NC
NC
NC
NC
NC
输入，上拉
模块复位脚，要求不小于 10ms 的低电平进行复位
输入
悬空
悬空
悬空
悬空
悬空
悬空
悬空
悬空或接地
输入
悬空
悬空
悬空
悬空
电源脚，要求直流 3.3V 电源，供电电流不小于 100mA
模块公共地
NC
暂不支持 USB 功能
NC
NC
NC
NC
暂不支持 USB 功能
模块公共地
板载 LED 灯控制脚，接地关闭 LED 灯
NC
NC
NC
NC
广州汇承信息科技有限公司
地址：广东省广州市天河区天河软件园建工路 19 号 608
第 8 页 共 25 页
销售热线：020-8408-3341
技术 QQ：445253184
