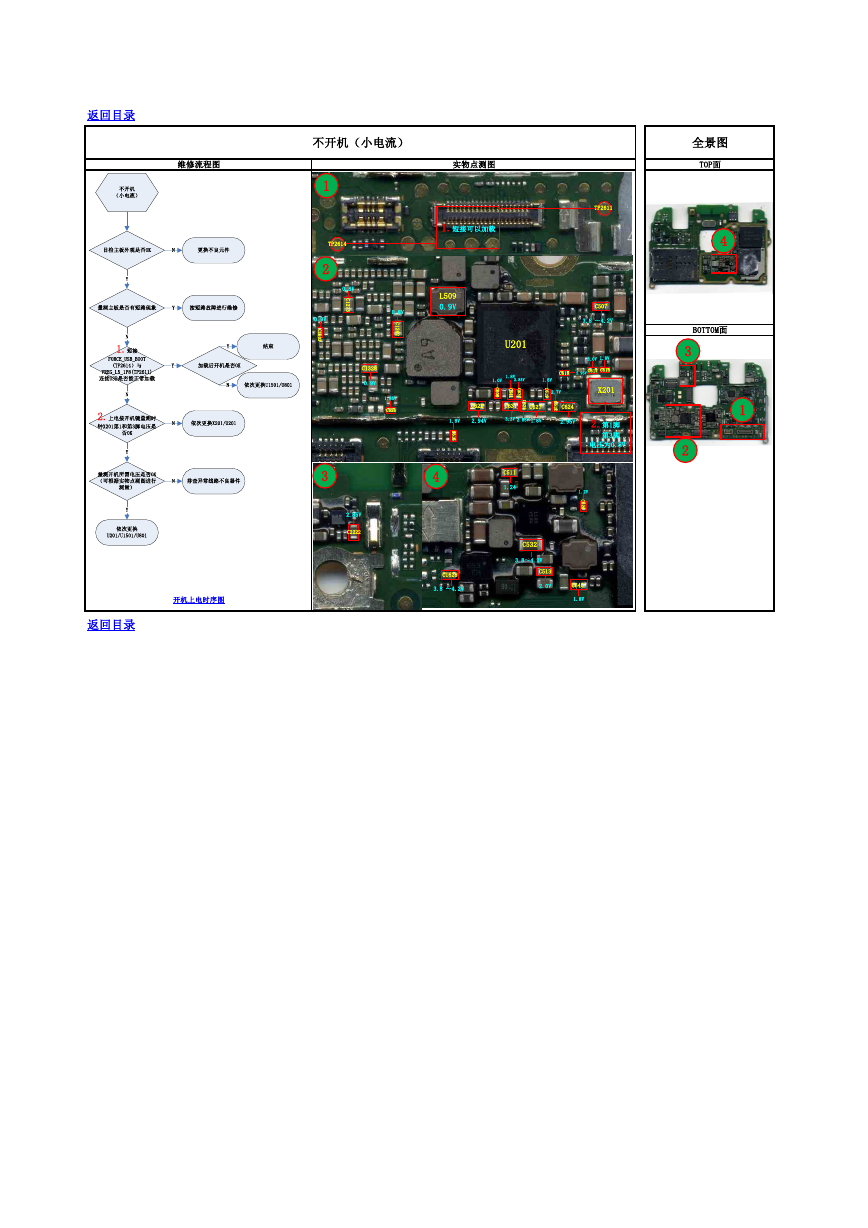

返回目录 维修流程图 实物点测图 不开机（小电流） 1 TP2614 2 0.8V C 1 2 7 3 0.9V C 1 3 0 3 3 2.85V C2222 1.短接可以加载 L509 0.9V 0.8V C 1 2 6 2 TP2611 C507 3.8 ～4.2V C1328 0.9V 1.85V C626 U201 1.8V 2.85V 1.0V C 6 0 9 C 6 4 1 C 6 3 7 3.0V 1.8V C617 C618 C616 2.95V 1.8V C 6 1 9 2.7V X201 2.第1脚 第3脚 电压为0.8V C622 C631 C 6 2 5 C627 C 6 1 2 C624 1.8V 2.94V 3.3V 2.85V 1.8V 2.95V C 6 1 5 4 C1628 3.8 ～4.2V C511 1.24 C532 3.8～4.2V C513 2.0V 1.2V C 6 2 8 C640 1.8V 开机上电时序图 返回目录 全景图 TOP面 4 BOTTOM面 3 2 1 不开机（小电流）目检主板外观是否OK更换不良元件量测主板是否有短路现象N1.短接FORCE_USB_BOOT(TP2614）与VREG_L5_1P8(TP2611)连接USB是否能正常加载按短路故障进行维修2.上电按开机键量测时钟X201第1和第3脚电压是否OK依次更换X201/U201YYNNYYN加载后开机是否OK结束依次更换U1501/U801Y量测开机所需电压是否OK（可根据实物点测图进行测量）排查异常线路不良器件依次更换U201/U1501/U801YNN
