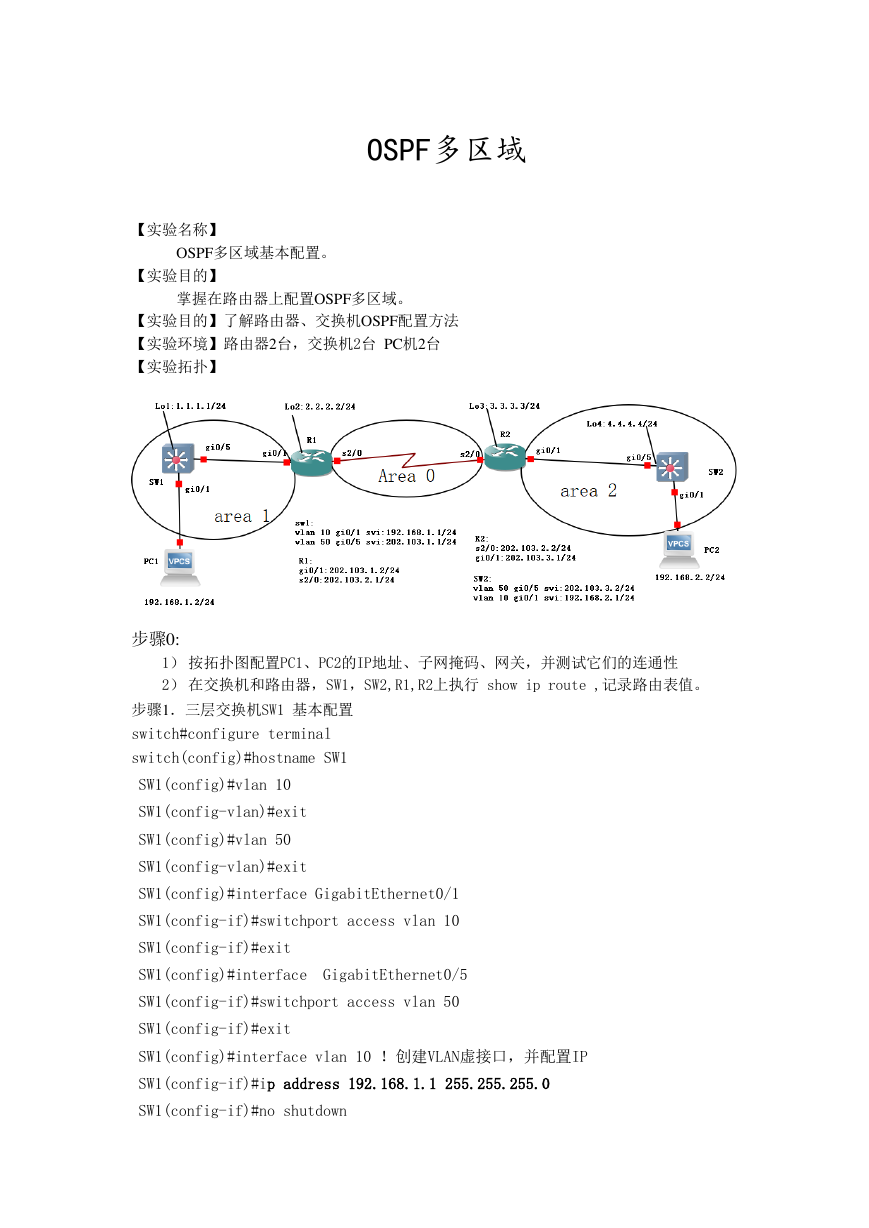

OSPF多区域 【实验名称】 OSPF多区域基本配置。 【实验目的】 掌握在路由器上配置OSPF多区域。 【实验目的】了解路由器、交换机OSPF配置方法 【实验环境】路由器2台，交换机2台 PC机2台 【实验拓扑】 步骤0: 1） 按拓扑图配置PC1、PC2的IP地址、子网掩码、网关，并测试它们的连通性 2） 在交换机和路由器，SW1，SW2,R1,R2上执行 show ip route ,记录路由表值。 步骤1．三层交换机SW1 基本配置 switch#configure terminal switch(config)#hostname SW1 SW1(config)#vlan 10 SW1(config-vlan)#exit SW1(config)#vlan 50 SW1(config-vlan)#exit SW1(config)#interface GigabitEthernet0/1 SW1(config-if)#switchport access vlan 10 SW1(config-if)#exit SW1(config)#interface GigabitEthernet0/5 SW1(config-if)#switchport access vlan 50 SW1(config-if)#exit SW1(config)#interface vlan 10 ！创建VLAN虚接口，并配置IP SW1(config-if)#ip address 192.168.1.1 255.255.255.0 SW1(config-if)#no shutdown 

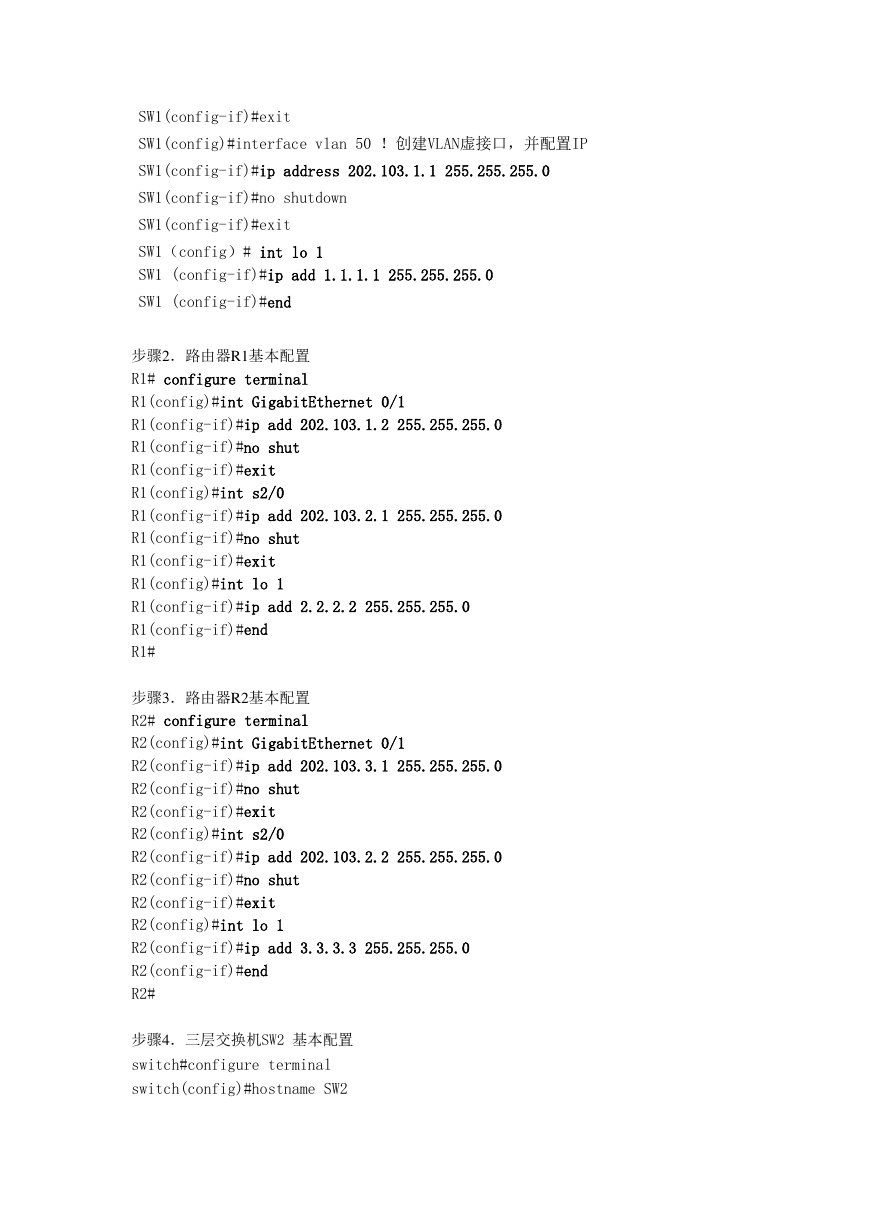

SW1(config-if)#exit SW1(config)#interface vlan 50 ！创建VLAN虚接口，并配置IP SW1(config-if)#ip address 202.103.1.1 255.255.255.0 SW1(config-if)#no shutdown SW1(config-if)#exit SW1（config）# int lo 1 SW1 (config-if)#ip add 1.1.1.1 255.255.255.0 SW1 (config-if)#end 步骤2．路由器R1基本配置 R1# configure terminal R1(config)#int GigabitEthernet 0/1 R1(config-if)#ip add 202.103.1.2 255.255.255.0 R1(config-if)#no shut R1(config-if)#exit R1(config)#int s2/0 R1(config-if)#ip add 202.103.2.1 255.255.255.0 R1(config-if)#no shut R1(config-if)#exit R1(config)#int lo 1 R1(config-if)#ip add 2.2.2.2 255.255.255.0 R1(config-if)#end R1# 步骤3．路由器R2基本配置 R2# configure terminal R2(config)#int GigabitEthernet 0/1 R2(config-if)#ip add 202.103.3.1 255.255.255.0 R2(config-if)#no shut R2(config-if)#exit R2(config)#int s2/0 R2(config-if)#ip add 202.103.2.2 255.255.255.0 R2(config-if)#no shut R2(config-if)#exit R2(config)#int lo 1 R2(config-if)#ip add 3.3.3.3 255.255.255.0 R2(config-if)#end R2# 步骤4．三层交换机SW2 基本配置 switch#configure terminal switch(config)#hostname SW2 

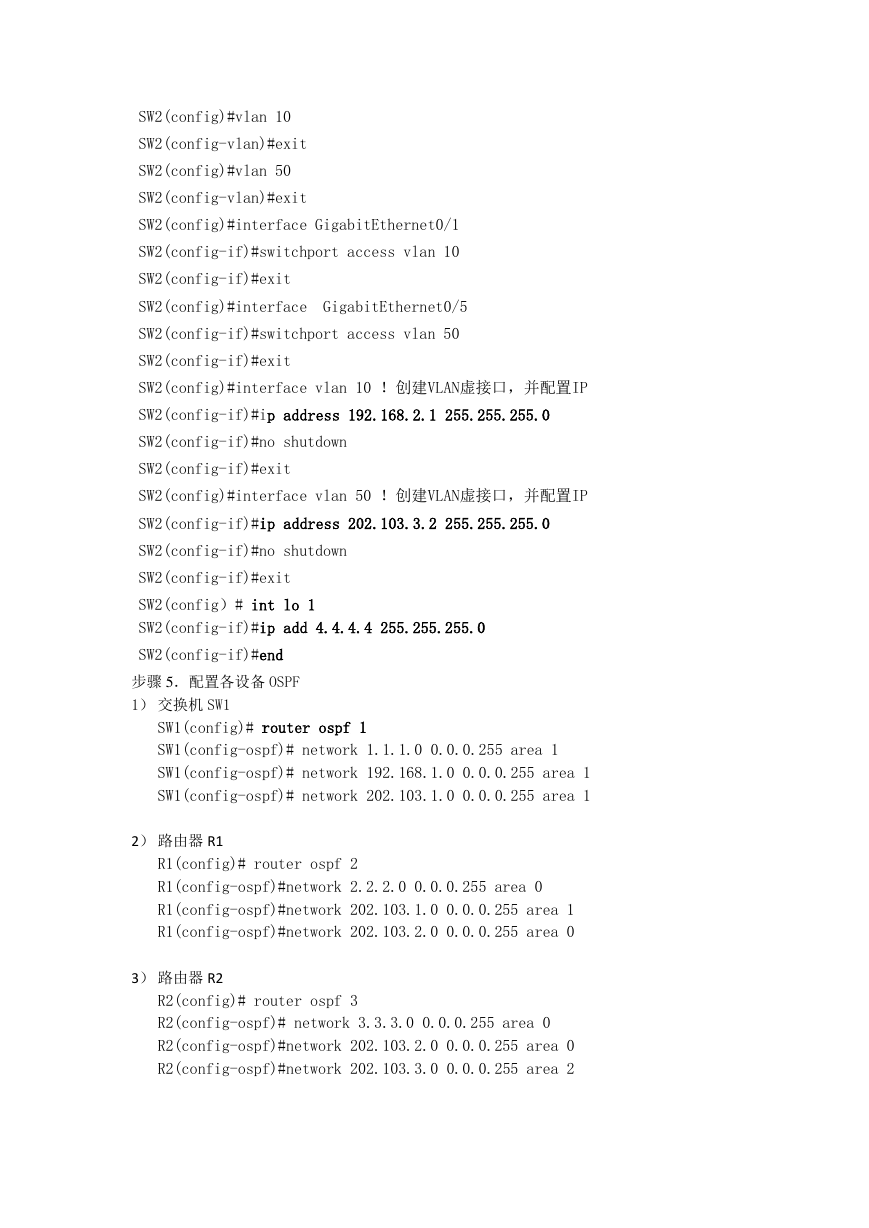

SW2(config)#vlan 10 SW2(config-vlan)#exit SW2(config)#vlan 50 SW2(config-vlan)#exit SW2(config)#interface GigabitEthernet0/1 SW2(config-if)#switchport access vlan 10 SW2(config-if)#exit SW2(config)#interface GigabitEthernet0/5 SW2(config-if)#switchport access vlan 50 SW2(config-if)#exit SW2(config)#interface vlan 10 ！创建VLAN虚接口，并配置IP SW2(config-if)#ip address 192.168.2.1 255.255.255.0 SW2(config-if)#no shutdown SW2(config-if)#exit SW2(config)#interface vlan 50 ！创建VLAN虚接口，并配置IP SW2(config-if)#ip address 202.103.3.2 255.255.255.0 SW2(config-if)#no shutdown SW2(config-if)#exit SW2(config）# int lo 1 SW2(config-if)#ip add 4.4.4.4 255.255.255.0 SW2(config-if)#end 步骤 5．配置各设备 OSPF 1） 交换机 SW1 SW1(config)# router ospf 1 SW1(config-ospf)# network 1.1.1.0 0.0.0.255 area 1 SW1(config-ospf)# network 192.168.1.0 0.0.0.255 area 1 SW1(config-ospf)# network 202.103.1.0 0.0.0.255 area 1 2） 路由器 R1 R1(config)# router ospf 2 R1(config-ospf)#network 2.2.2.0 0.0.0.255 area 0 R1(config-ospf)#network 202.103.1.0 0.0.0.255 area 1 R1(config-ospf)#network 202.103.2.0 0.0.0.255 area 0 3） 路由器 R2 R2(config)# router ospf 3 R2(config-ospf)# network 3.3.3.0 0.0.0.255 area 0 R2(config-ospf)#network 202.103.2.0 0.0.0.255 area 0 R2(config-ospf)#network 202.103.3.0 0.0.0.255 area 2 

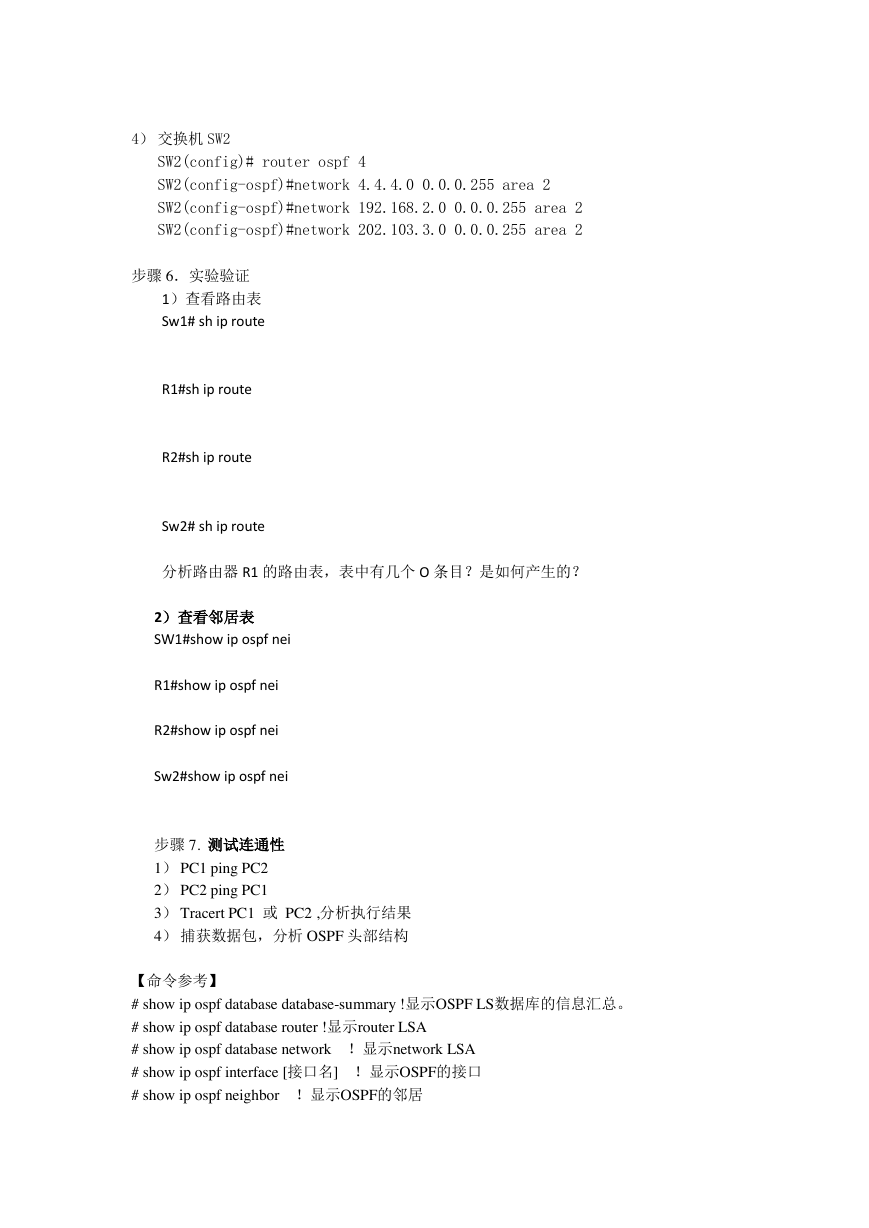

4） 交换机 SW2 SW2(config)# router ospf 4 SW2(config-ospf)#network 4.4.4.0 0.0.0.255 area 2 SW2(config-ospf)#network 192.168.2.0 0.0.0.255 area 2 SW2(config-ospf)#network 202.103.3.0 0.0.0.255 area 2 步骤 6．实验验证 1）查看路由表 Sw1# sh ip route R1#sh ip route R2#sh ip route Sw2# sh ip route 分析路由器 R1 的路由表，表中有几个 O 条目？是如何产生的？ 2）查看邻居表 SW1#show ip ospf nei R1#show ip ospf nei R2#show ip ospf nei Sw2#show ip ospf nei 步骤 7. 测试连通性 1） PC1 ping PC2 2） PC2 ping PC1 3） Tracert PC1 或 PC2 ,分析执行结果 4） 捕获数据包，分析 OSPF 头部结构 【命令参考】 # show ip ospf database database-summary !显示OSPF LS数据库的信息汇总。 # show ip ospf database router !显示router LSA # show ip ospf database network ！显示network LSA # show ip ospf interface [接口名] ！显示OSPF的接口 # show ip ospf neighbor ！显示OSPF的邻居 

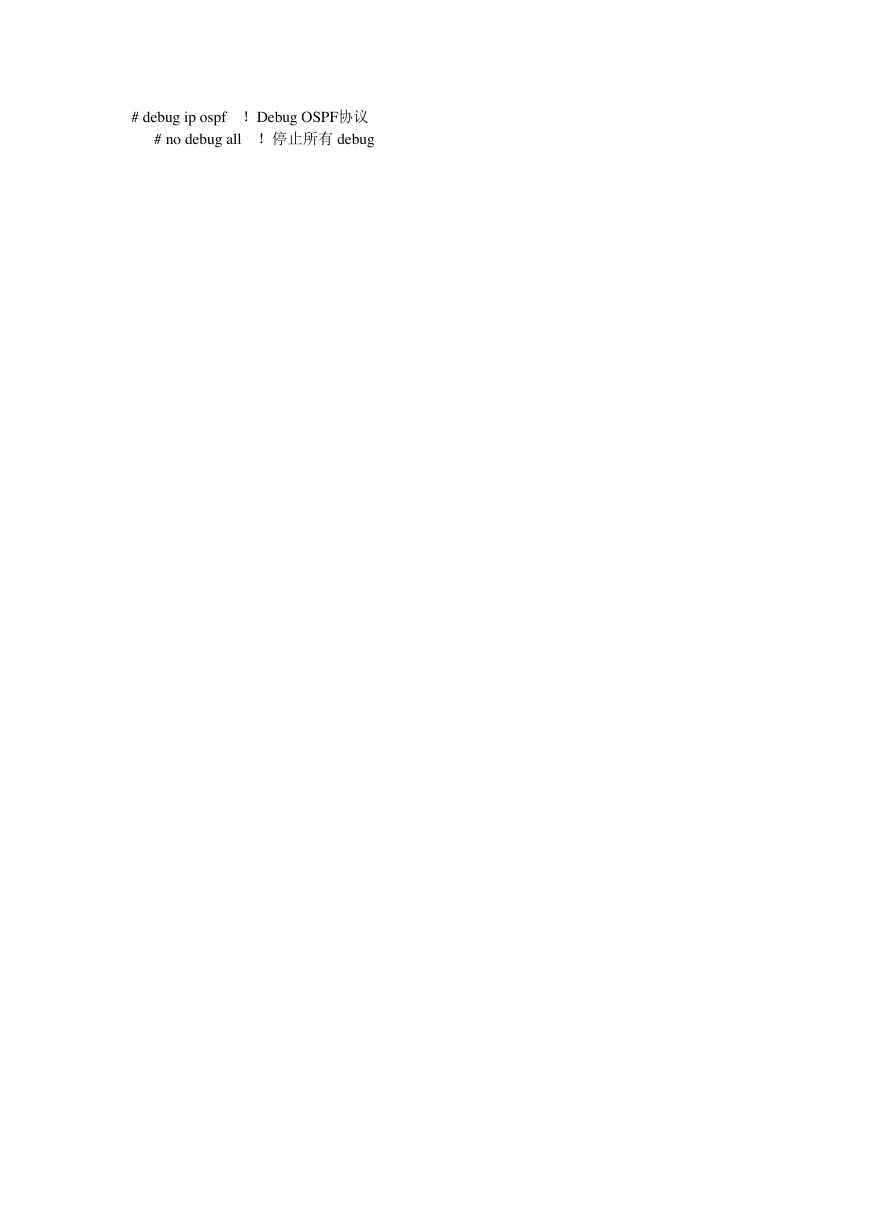

# debug ip ospf ！Debug OSPF协议 # no debug all ！停止所有 debug
