数字电路课程综合应用出租车里程计价器姓名：班级：学号：时间：课程设计题目：出租汽车自动计价器

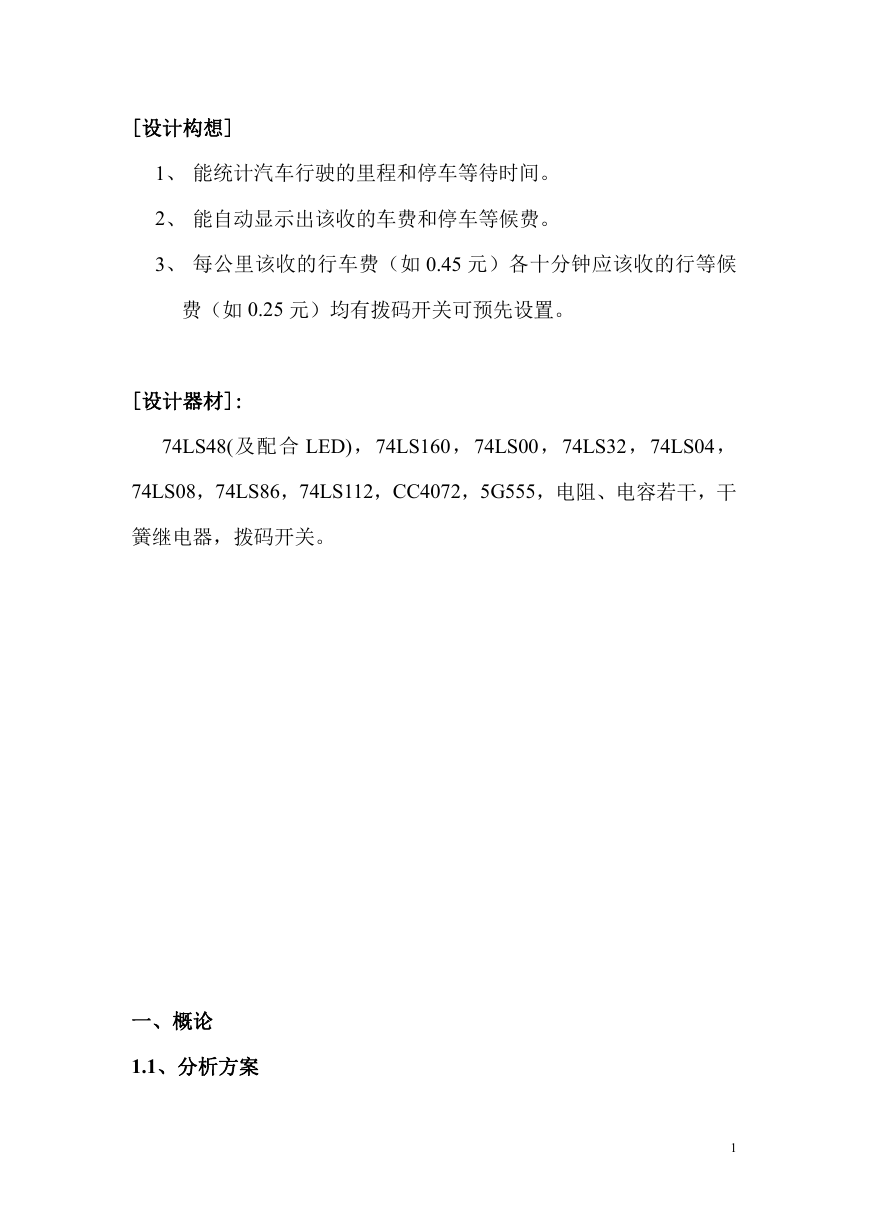

[设计构想] 1、能统计汽车行驶的里程和停车等待时间。 2、能自动显示出该收的车费和停车等候费。 3、每公里该收的行车费（如 0.45 元）各十分钟应该收的行等候费（如 0.25 元）均有拨码开关可预先设置。 [设计器材]: 74LS48(及配合 LED)，74LS160，74LS00，74LS32，74LS04， 74LS08，74LS86，74LS112，CC4072，5G555，电阻、电容若干，干簧继电器，拨码开关。一、概论 1.1、分析方案 1

经过分析其原理方框图如图 1－1 所示。采用传感器件，输出脉冲信号，等器件完成图 1-3 出租车自动计价器原理框图 1.2、加法器的介绍及其十进制系数乘法器：  74LS160 逻辑功能测试 2

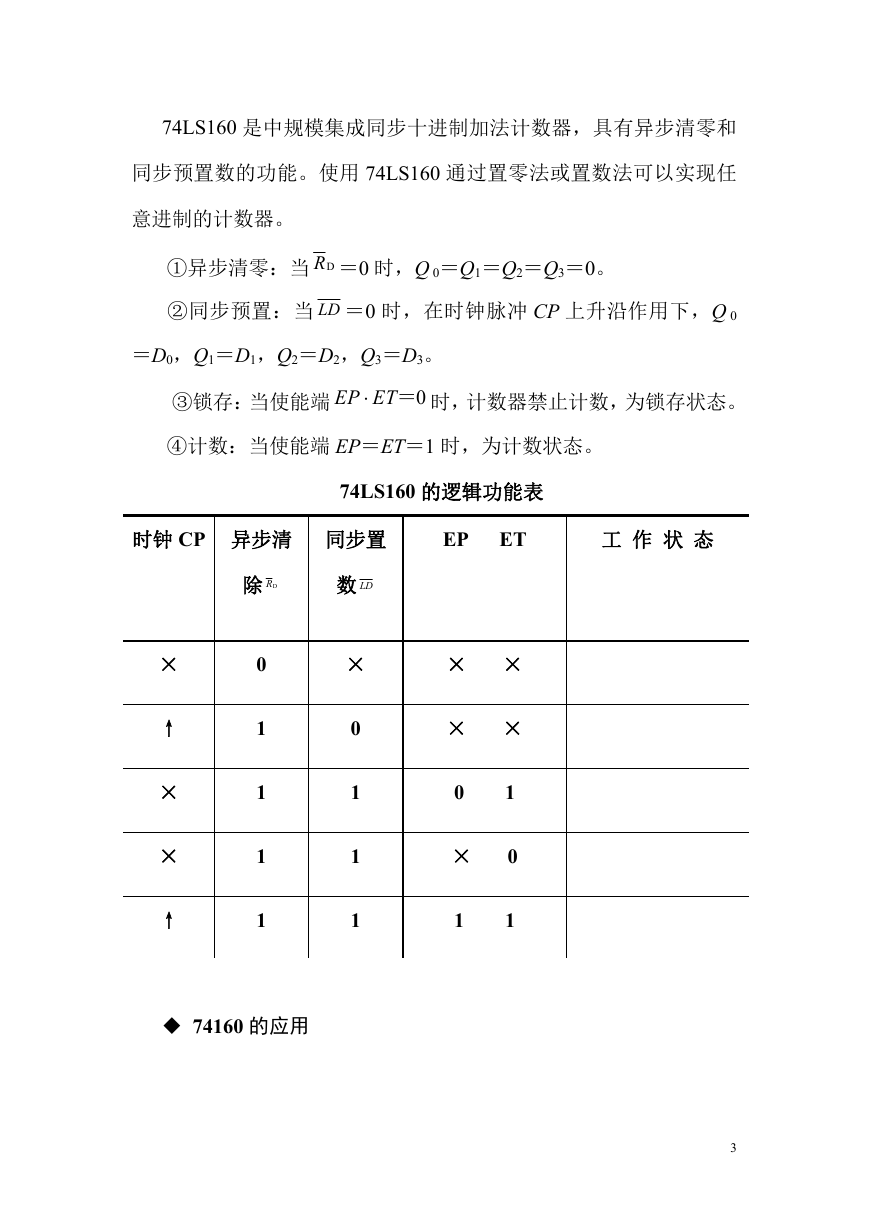

74LS160 是中规模集成同步十进制加法计数器，具有异步清零和同步预置数的功能。使用 74LS160 通过置零法或置数法可以实现任意进制的计数器。 ①异步清零：当 DR ＝0 时，Q 0＝Q1＝Q2＝Q3＝0。 ②同步预置：当 LD ＝0 时，在时钟脉冲 CP 上升沿作用下，Q 0 ＝D0，Q1＝D1，Q2＝D2，Q3＝D3。 ③锁存：当使能端 EP ET ＝时，计数器禁止计数，为锁存状态。 0 ④计数：当使能端 EP＝ET＝1 时，为计数状态。 74LS160 的逻辑功能表时钟 CP 异步清同步置 EP ET 工作状态除 DR 数 LD × ↑ × × ↑ 0 1 1 1 1 × × × 0 1 1 1 × × 0 1 × 0 1 1  74160 的应用 3

（1）用两片 74160 和门电路构成 24 进制计数器（用复位法），要求译码显示，并显示数字为 00－23 的循环。 1）接成并行进位型。设计电路并用数码显示验证计数功能，记录数码显示情况。 2）接成串行进位型。设计电路并用数码显示验证计数功能，记录数码显示情况。（2）74160 引脚图 1.3、设计方案及其原理分析： 4

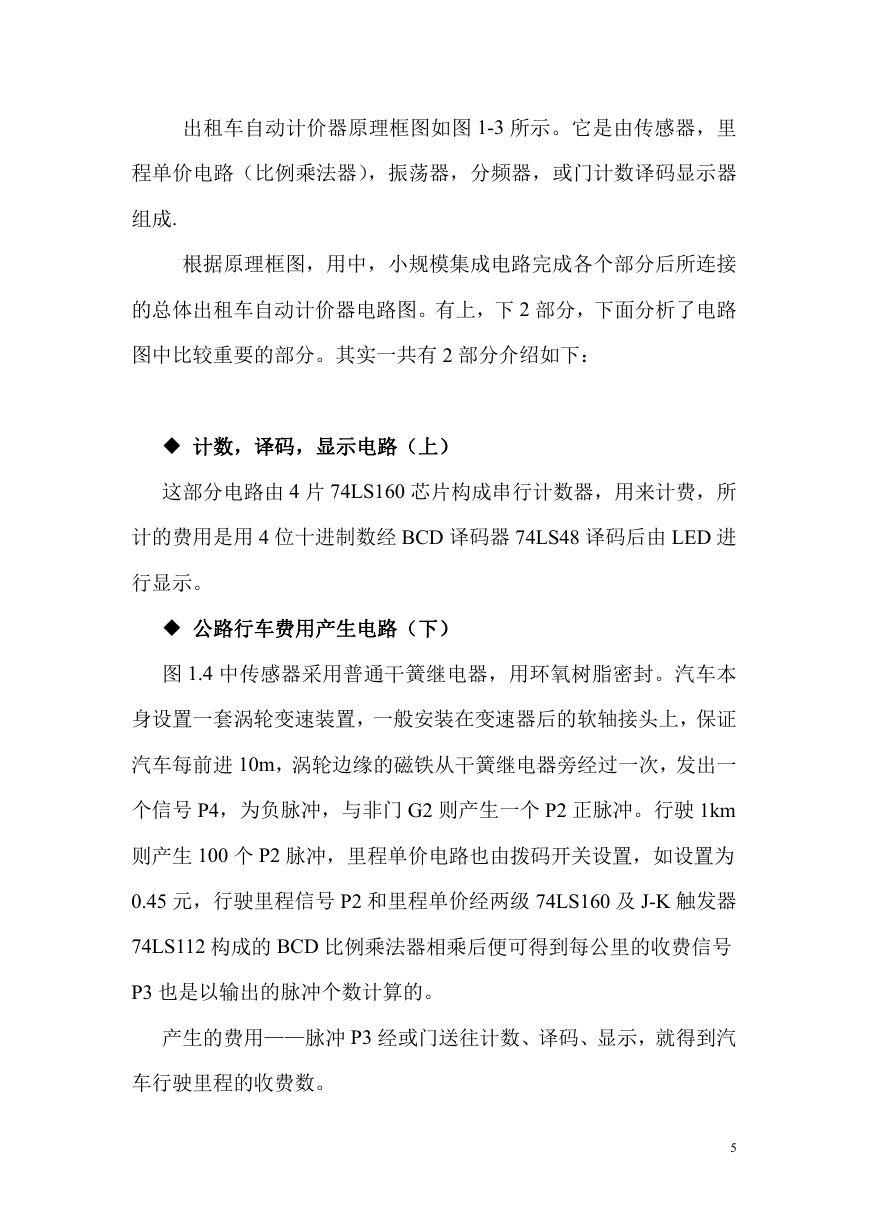

出租车自动计价器原理框图如图 1-3 所示。它是由传感器，里程单价电路（比例乘法器），振荡器，分频器，或门计数译码显示器组成. 根据原理框图，用中，小规模集成电路完成各个部分后所连接的总体出租车自动计价器电路图。有上，下 2 部分，下面分析了电路图中比较重要的部分。其实一共有 2 部分介绍如下：  计数，译码，显示电路（上）这部分电路由 4 片 74LS160 芯片构成串行计数器，用来计费，所计的费用是用 4 位十进制数经 BCD 译码器 74LS48 译码后由 LED 进行显示。  公路行车费用产生电路（下）图 1.4 中传感器采用普通干簧继电器，用环氧树脂密封。汽车本身设置一套涡轮变速装置，一般安装在变速器后的软轴接头上，保证汽车每前进 10m，涡轮边缘的磁铁从干簧继电器旁经过一次，发出一个信号 P4，为负脉冲，与非门 G2 则产生一个 P2 正脉冲。行驶 1km 则产生 100 个 P2 脉冲，里程单价电路也由拨码开关设置，如设置为 0.45 元，行驶里程信号 P2 和里程单价经两级 74LS160 及 J-K 触发器 74LS112 构成的 BCD 比例乘法器相乘后便可得到每公里的收费信号 P3 也是以输出的脉冲个数计算的。产生的费用——脉冲 P3 经或门送往计数、译码、显示，就得到汽车行驶里程的收费数。 5

图中一个 74LS160 状态转换图为 0000 0001 0010 0101 0100 0011 图中其他 74LS160 基本状态转换图 0000 0001 0010 0011 0100 1001 1000 0111 0110 0101 1.4、设计方案及其原理分析：总电路图下面的三部分总电路分别为（1）计数、译码、显示电路（上）（2）公里行车费用产生电路（下）电路图 2 中的 P3 接到电路图 1 中的 74LS32 两个输入端就可以构成一个完整的出租汽车自动计价器。 6

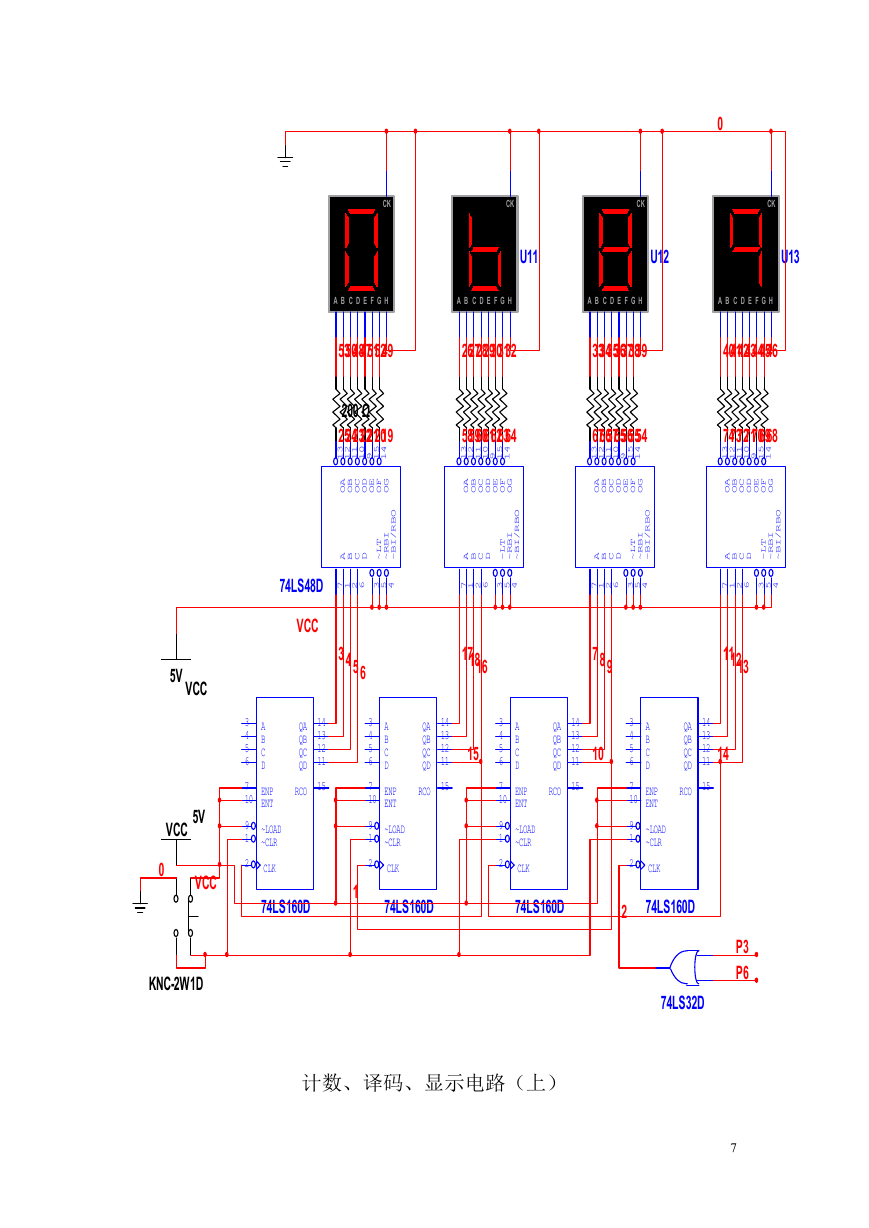

0 CK CK CK CK U11 U12 U13 A B C D E F G H A B C D E F G H A B C D E F G H A B C D E F G H 50 5152 4748 49 53 26272829303132 33343536373839 40414243444546 200 Ω 19202122232425 3 1 2 1 1 1 0 1 5 1 4 1 9 58596061626364 3 1 2 1 1 1 0 1 9 5 1 4 1 57 545556 65 6667 3 1 2 1 1 1 0 1 5 1 4 1 9 68697071727374 3 1 2 1 1 1 0 1 5 1 4 1 9 A O B O C O D O E O F O G O A O B O C O D O E O F O G O A O B O C O D O E O F O G O A O B O C O D O E O F O G O O B R / I B ~ I B R ~ T L ~ O B R / I B ~ I B R ~ T L ~ A B C D O B R / I B ~ I B R ~ T L ~ A B C D O B R / I B ~ I B R ~ T L ~ A B C D A B C D 7 1 2 6 3 5 4 74LS48D VCC 7 1 2 6 3 5 4 7 1 2 6 3 5 4 7 1 2 6 3 5 4 5V VCC VCC 5V 0 VCC KNC-2W1D 3456 14 13 12 11 15 3 4 5 6 7 10 9 1 2 QA QB QC QD RCO A B C D ENP ENT ~LOAD ~CLR CLK 74LS160D 14 13 12 11 15 3 4 5 6 7 10 9 1 2 QA QB QC QD RCO A B C D ENP ENT ~LOAD ~CLR CLK 74LS160D 1 1718 16 15 111213 14 13 12 11 15 14 789 10 3 4 5 6 7 10 9 1 2 2 QA QB QC QD RCO A B C D ENP ENT ~LOAD ~CLR CLK 74LS160D 14 13 12 11 15 3 4 5 6 7 10 9 1 2 QA QB QC QD RCO A B C D ENP ENT ~LOAD ~CLR CLK 74LS160D 计数、译码、显示电路（上） 74LS32D P3 P6 7
