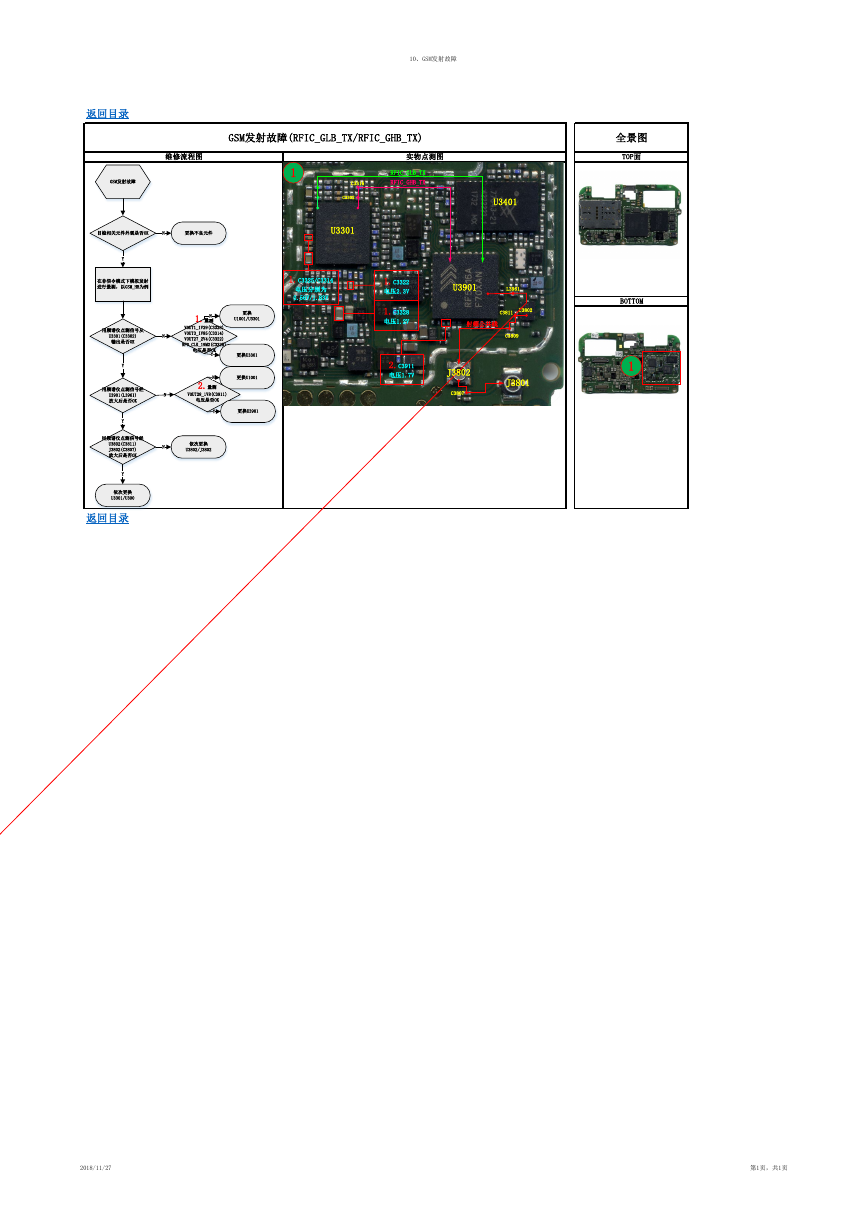

10、GSM发射故障 返回目录 GSM发射故障(RFIC_GLB_TX/RFIC_GHB_TX ) 维修流程图 GSM发射故障 1 实物点测图 RFIC_GLB_TX RFIC_GHB_TX U3401 C3316 C3302 U3301 1.C3325/C3314 电压分别为 0.56V/1.83V 更换 U1001/U3301 更换U3301 更换U1001 1.C3322 电压2.3V 1.C3328 电压1.2V 2.C3911 电压1.7V U3901 L3961 C3811 U3802 射频公共线 C3809 J3802 C3807 J3801 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以GSM_HB为例 用频谱仪点测信号从 U3301(C3302) 输出是否OK N N 1.量测 VOUT1_1V29(C3328) VOUT3_1V85(C3314) VOUT27_2V4(C3322) RF0_CLK_19M2(C3325) 电压是否OK Y N 2.量测 N VOUT28_1V8(C3911) 电压是否OK Y 更换U3901 N 依次更换 U3802/J3802 Y 用频谱仪点测信号经 U3901(L3961) 放大后是否OK Y 用频谱仪点测信号经 U3802(C3811) J3802(C3807) 放大后是否OK Y 依次更换 U3301/U300 返回目录 全景图 TOP面 BOTTOM 1 2018/11/27 第1页，共1页
