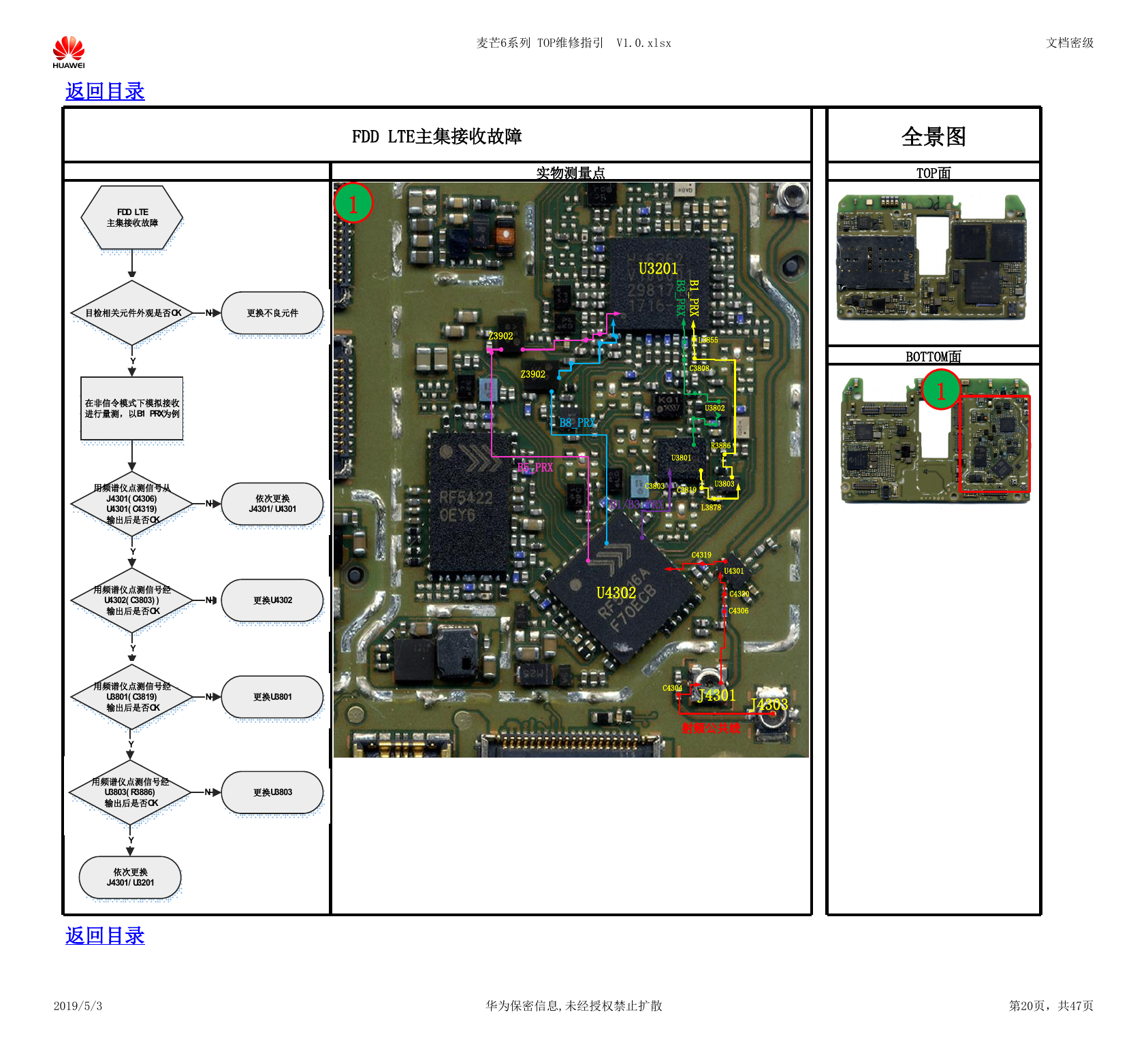

麦芒6系列 TOP维修指引 V1.0.xlsx 文档密级 全景图 TOP面 BOTTOM面 1 返回目录 FDD LTE主集接收故障 实物测量点 1 Z3902 Z3902 B8_PRX B5_PRX U3201 B 3 _ P R X B 1 _ P R X L3855 C3808 U3802 R3886 U3801 C3803 C3819 U3803 B1/B3_PRX L3878 U4302 C4319 U4301 C4330 C4306 C4304 J4301 J4303 射频公共线 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第20页，共47页 FDD LTE主集接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B1 PRX为例用频谱仪点测信号从J4301(C4306)U4301(C4319)输出后是否OKY依次更换J4301/U4301NN用频谱仪点测信号经U4302(C3803))输出后是否OKNY更换U4302Y用频谱仪点测信号经U3801(C3819)输出后是否OK更换U3801N用频谱仪点测信号经U3803(R3886)输出后是否OK更换U3803依次更换J4301/U3201YYN
