BT-338 藍芽 GPS 接收器使用手冊 ver 1.08 1

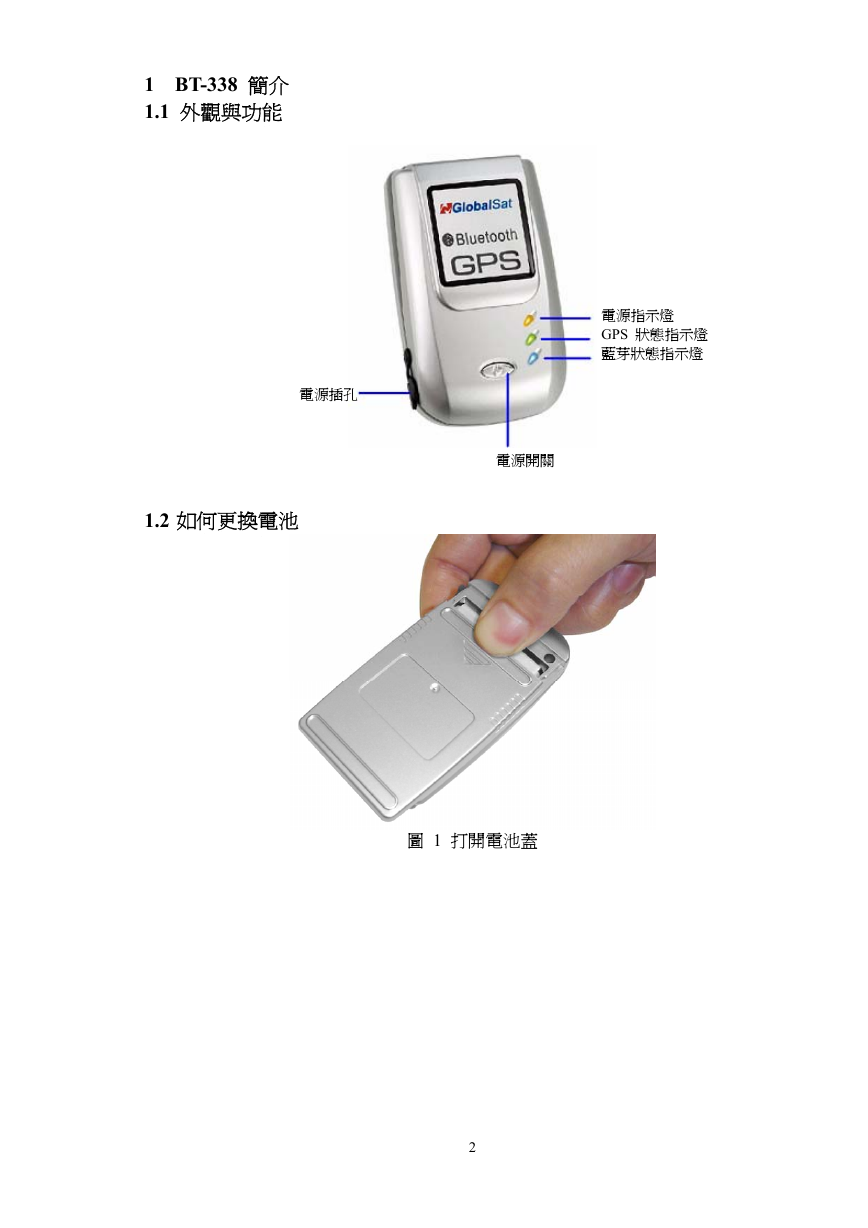

1 BT-338 簡介 1.1 外觀與功能電源指示燈 GPS 狀態指示燈藍芽狀態指示燈電源插孔電源開關 1.2 如何更換電池圖 1 打開電池蓋 2

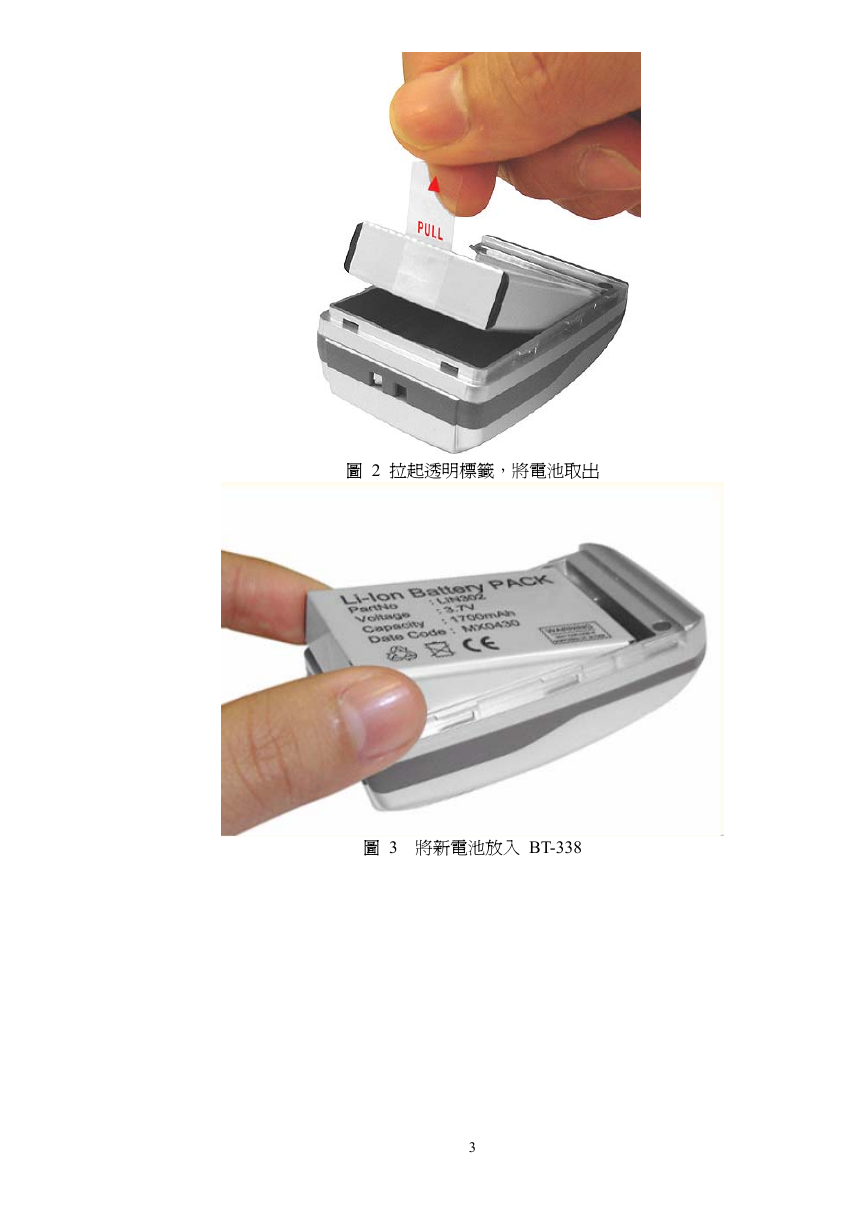

圖 2 拉起透明標籤，將電池取出圖 3 將新電池放入 BT-338 3

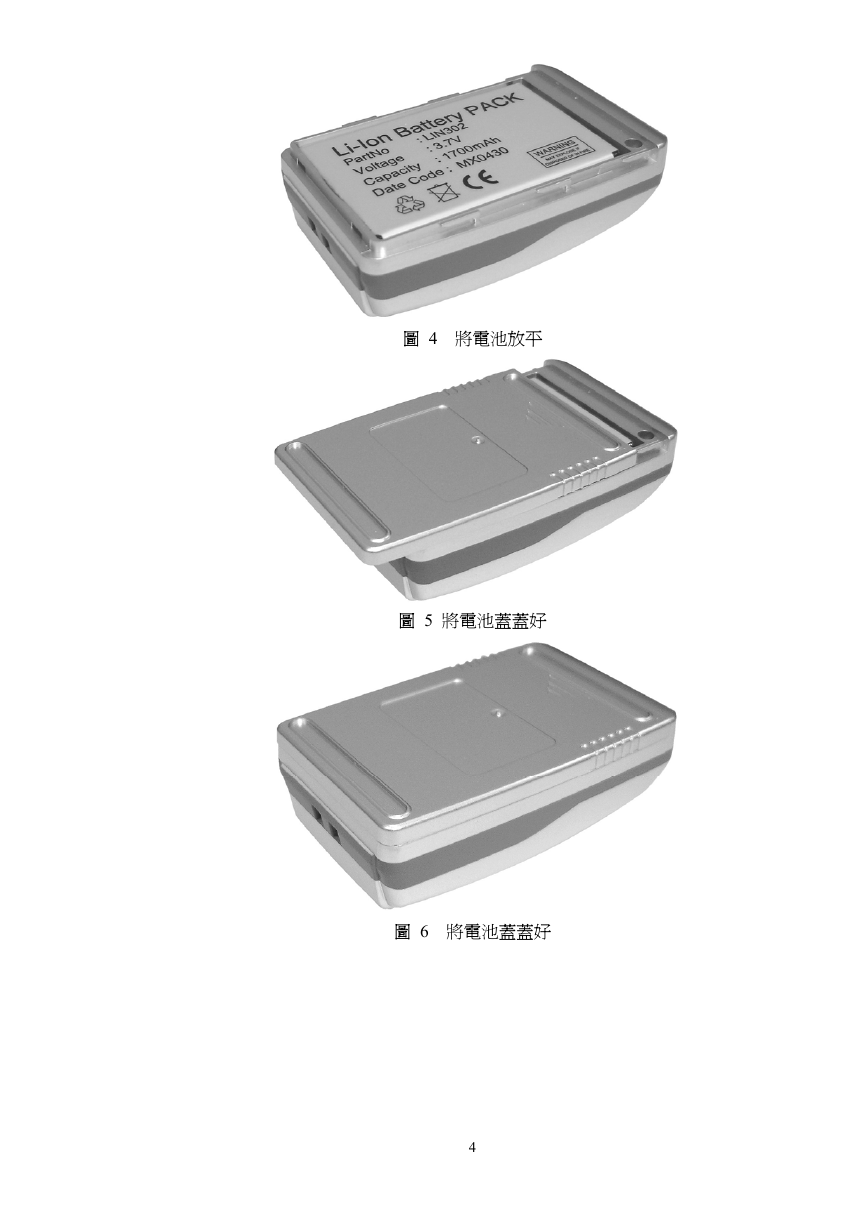

圖 4 將電池放平圖 5 將電池蓋蓋好圖 6 將電池蓋蓋好 4

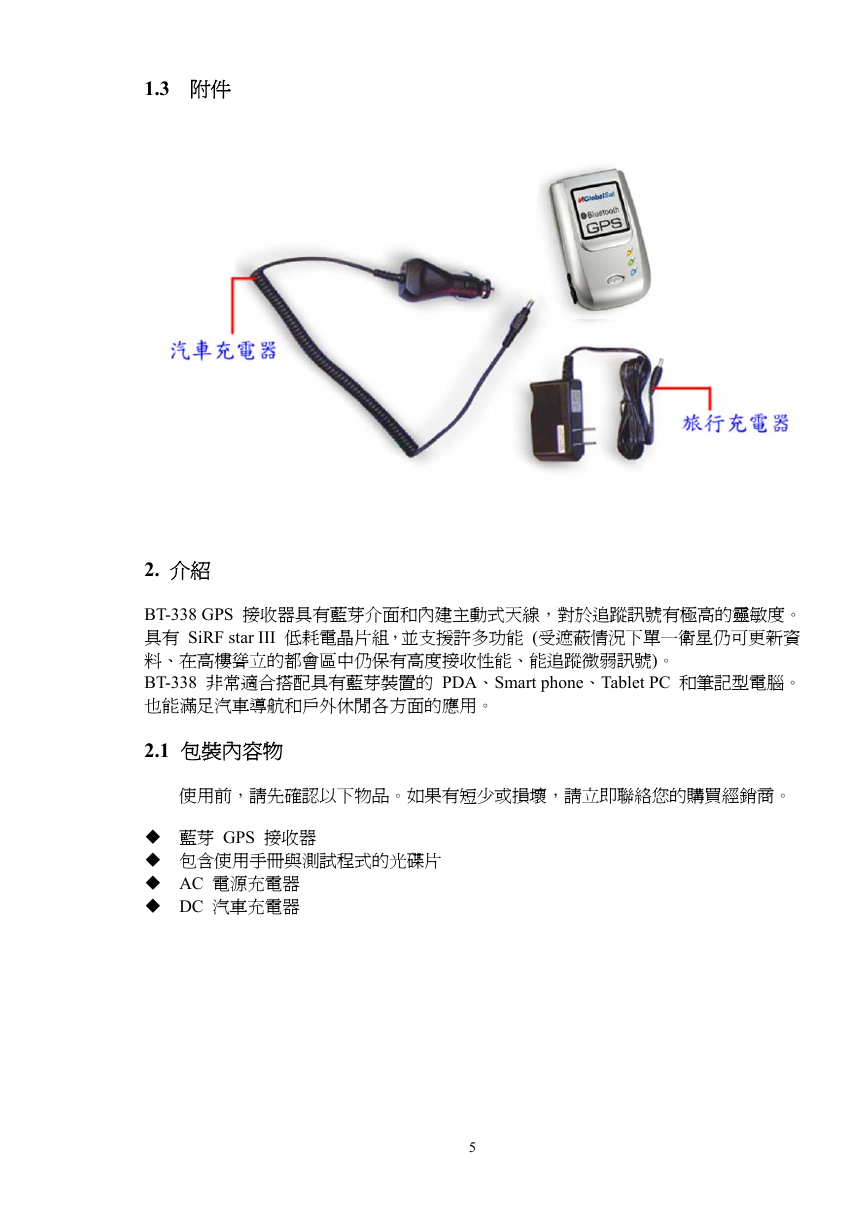

1.3 附件 2. 介紹 BT-338 GPS 接收器具有藍芽介面和內建主動式天線，對於追蹤訊號有極高的靈敏度。具有 SiRF star III 低耗電晶片組，並支援許多功能 (受遮蔽情況下單一衛星仍可更新資料、在高樓聳立的都會區中仍保有高度接收性能、能追蹤微弱訊號)。 BT-338 非常適合搭配具有藍芽裝置的 PDA、Smart phone、Tablet PC 和筆記型電腦。也能滿足汽車導航和戶外休閒各方面的應用。 2.1 包裝內容物使用前，請先確認以下物品。如果有短少或損壞，請立即聯絡您的購買經銷商。藍芽 GPS 接收器包含使用手冊與測試程式的光碟片 AC 電源充電器 DC 汽車充電器 5

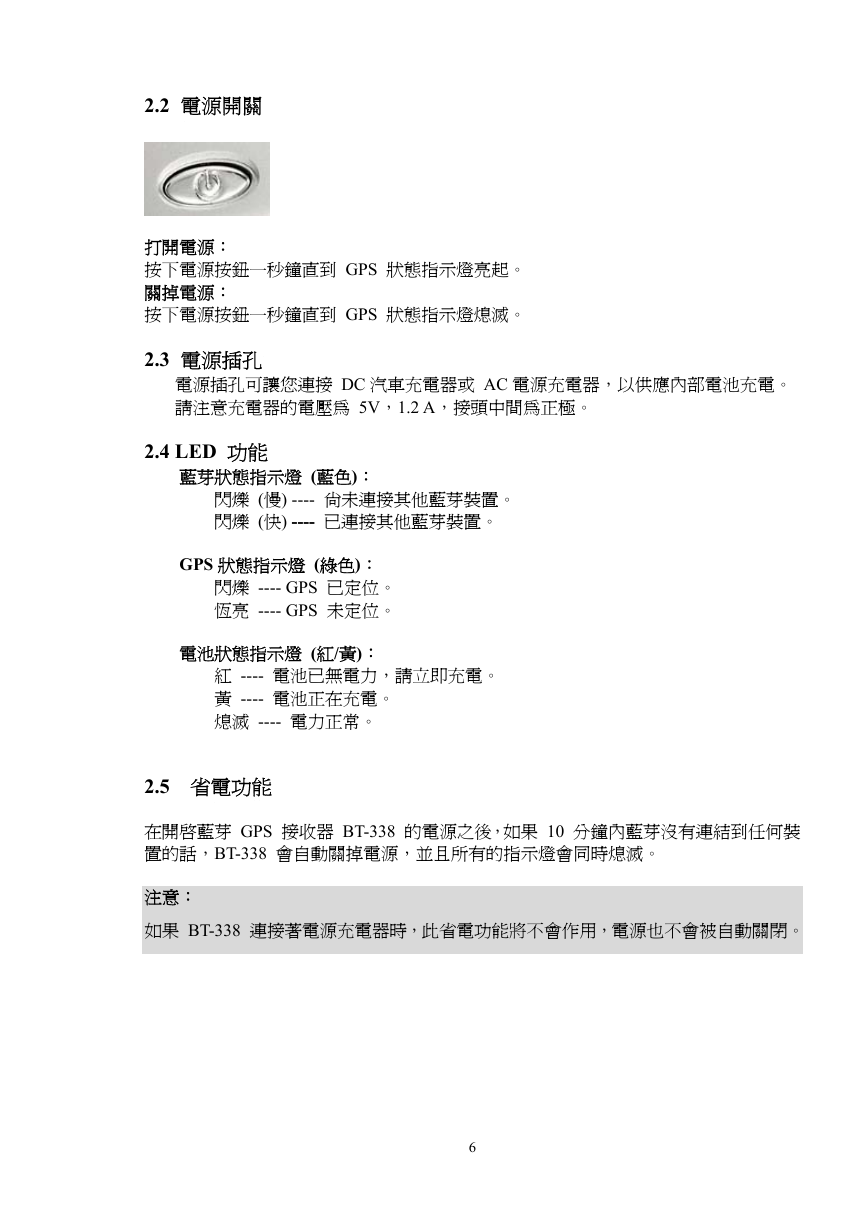

2.2 電源開關打開電源：按下電源按鈕一秒鐘直到 GPS 狀態指示燈亮起。關掉電源：按下電源按鈕一秒鐘直到 GPS 狀態指示燈熄滅。 2.3 電源插孔閃爍 (慢) ---- 尚未連接其他藍芽裝置。閃爍 (快) ---- 已連接其他藍芽裝置。 GPS 狀態指示燈 (綠色)：閃爍 ---- GPS 已定位。恆亮 ---- GPS 未定位。電源插孔可讓您連接 DC 汽車充電器或 AC 電源充電器，以供應內部電池充電。請注意充電器的電壓為 5V，1.2 A，接頭中間為正極。紅 ---- 電池已無電力，請立即充電。黃 ---- 電池正在充電。熄滅 ---- 電力正常。 2.4 LED 功能藍芽狀態指示燈 (藍色)：電池狀態指示燈 (紅/黃)： 2.5 省電功能在開啟藍芽 GPS 接收器 BT-338 的電源之後，如果 10 分鐘內藍芽沒有連結到任何裝置的話，BT-338 會自動關掉電源，並且所有的指示燈會同時熄滅。注意：如果 BT-338 連接著電源充電器時，此省電功能將不會作用，電源也不會被自動關閉。 6

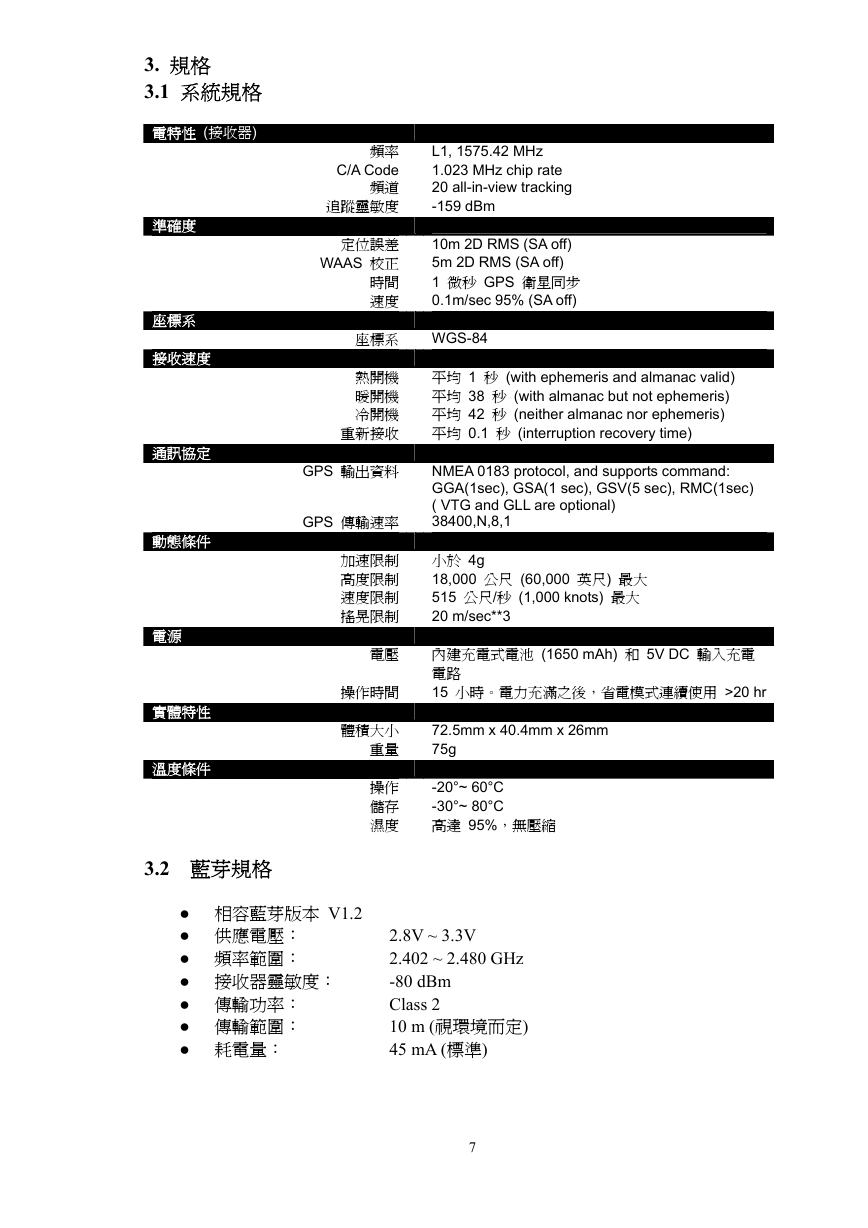

3. 規格 3.1 系統規格電特性 (接收器) 準確度座標系接收速度通訊協定動態條件電源實體特性溫度條件頻率 C/A Code 頻道追蹤靈敏度定位誤差 WAAS 校正時間速度座標系熱開機暖開機冷開機重新接收 GPS 輸出資料 GPS 傳輸速率加速限制高度限制速度限制搖晃限制 L1, 1575.42 MHz 1.023 MHz chip rate 20 all-in-view tracking -159 dBm 10m 2D RMS (SA off) 5m 2D RMS (SA off) 1 微秒 GPS 衛星同步 0.1m/sec 95% (SA off) WGS-84 平均 1 秒 (with ephemeris and almanac valid) 平均 38 秒 (with almanac but not ephemeris) 平均 42 秒 (neither almanac nor ephemeris) 平均 0.1 秒 (interruption recovery time) NMEA 0183 protocol, and supports command: GGA(1sec), GSA(1 sec), GSV(5 sec), RMC(1sec) ( VTG and GLL are optional) 38400,N,8,1 小於 4g 18,000 公尺 (60,000 英尺) 最大 515 公尺/秒 (1,000 knots) 最大 20 m/sec**3 電壓內建充電式電池 (1650 mAh) 和 5V DC 輸入充電操作時間體積大小重量操作儲存濕度電路 15 小時。電力充滿之後，省電模式連續使用 >20 hr 72.5mm x 40.4mm x 26mm 75g -20°~ 60°C -30°~ 80°C 高達 95%，無壓縮 3.2 藍芽規格 ● 相容藍芽版本 V1.2 ● 供應電壓： ● 頻率範圍： ● 接收器靈敏度： ● 傳輸功率： ● 傳輸範圍： ● 耗電量： 2.8V ~ 3.3V 2.402 ~ 2.480 GHz -80 dBm Class 2 10 m (視環境而定) 45 mA (標準) 7

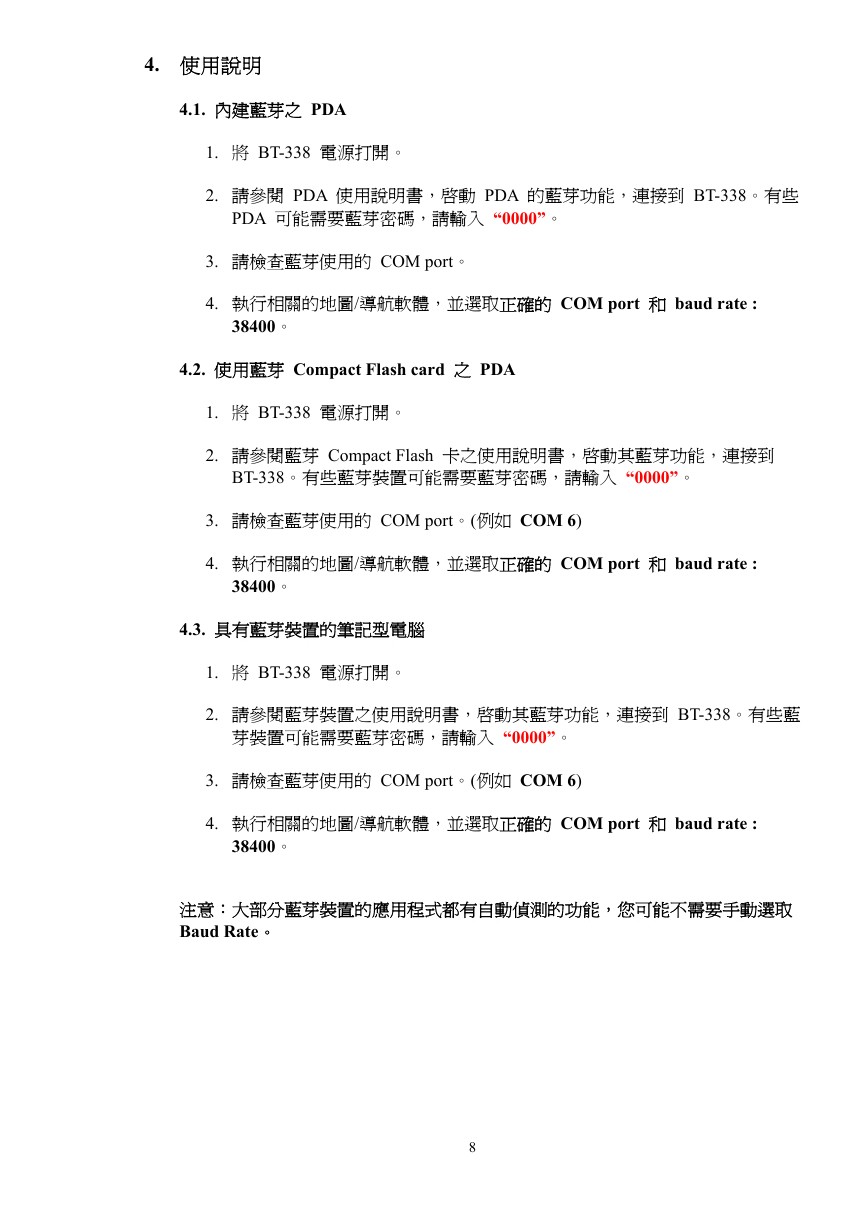

4. 使用說明 4.1. 內建藍芽之 PDA 1. 將 BT-338 電源打開。 2. 請參閱 PDA 使用說明書，啟動 PDA 的藍芽功能，連接到 BT-338。有些 PDA 可能需要藍芽密碼，請輸入 “0000”。 3. 請檢查藍芽使用的 COM port。 4. 執行相關的地圖/導航軟體，並選取正確的 COM port 和 baud rate : 38400。 4.2. 使用藍芽 Compact Flash card 之 PDA 1. 將 BT-338 電源打開。 2. 請參閱藍芽 Compact Flash 卡之使用說明書，啟動其藍芽功能，連接到 BT-338。有些藍芽裝置可能需要藍芽密碼，請輸入 “0000”。 3. 請檢查藍芽使用的 COM port。(例如 COM 6) 4. 執行相關的地圖/導航軟體，並選取正確的 COM port 和 baud rate : 38400。 4.3. 具有藍芽裝置的筆記型電腦 1. 將 BT-338 電源打開。 2. 請參閱藍芽裝置之使用說明書，啟動其藍芽功能，連接到 BT-338。有些藍芽裝置可能需要藍芽密碼，請輸入 “0000”。 3. 請檢查藍芽使用的 COM port。(例如 COM 6) 4. 執行相關的地圖/導航軟體，並選取正確的 COM port 和 baud rate : 38400。注意：大部分藍芽裝置的應用程式都有自動偵測的功能，您可能不需要手動選取 Baud Rate。 8
