    第一章 数据中心机房建设综述
    第二章 设计原则
    第三章 设计标准
    第四章 现状分析
    第五章 设计范围
    第六章 技术指标
    第七章 系统设计
    1、平面功能布置设计
    1、区域功能分析设计
    2、机房结构装饰系统设计
    2.1吊顶装璜工程
    2.2墙体制作工程
    2.3地面工程
    2.4门窗工程
    2.5其它工程
    2.6隐蔽工程
    3、机房动力配电系统设计
    3.1动力市电部分设计
    3.2UPS电源供电部分设计
    3.3总体设计
    3.4配电管理部分设计
    3.5强电管道设计
    3.6 PUE能耗管理（数字照明）
    4、机房PDS综合布线系统设计
    机房用户端部分
    机房水平干线部分
    机房集中管理部分
    弱电管道部分
    5、机房UPS 不间断电源系统设计
    6、机房精密空调、新风系统设计
    7、机房防雷接地、静电释放系统设计
    7.1机房地线系统
    接地的种类
    接地施工方案
    7.2强电防浪涌保护系统
    8、机房门禁、图像监控系统
    9、机房环境集中监控系统设计
    系统概述
    设计依据
    设计原则
    多机房远程联网监控示意图
    机房监控系统组成
    主要特性
    主要特点
    监控机房环境参量及智能设备：
    多方式报警：
    远程短信查询
    远程撤防、布防
    远程控制
    安全
    精确的数据监测与控制
    强大的智能联动
    系统的高可靠性
    用户工程设计方案
    监控对象及设备设施列表
    硬件结构示意图
    前面板
    后面板
    监控系统设计
    供配电系统监控
    UPS监控
    精密空调监控
    温湿度监测
    漏水检测系统
    消防监测
    10、机房气体消防系统设计
    11、机房机柜系统设计
    12、KVM切换管理系统：
    1、概述
    2、机房集中远程管控解决方案
    2.1、方案需求
    2.2、系统方案拓扑图
    2.3、系统结构描述
    2.4、解决方案说明
    2.5、设备配置清单
    2.6 方案优势
    先进性
    安全性
    高扩展性
    高可用性
    2.7、使用本解决方案实现的价值
    3、方案使用产品介绍
    3.1、XXXX系列产品
    3.1.1、XXXX系列架构
    3.1.2、XXXX技术特点
    第八章 机房规划平面图

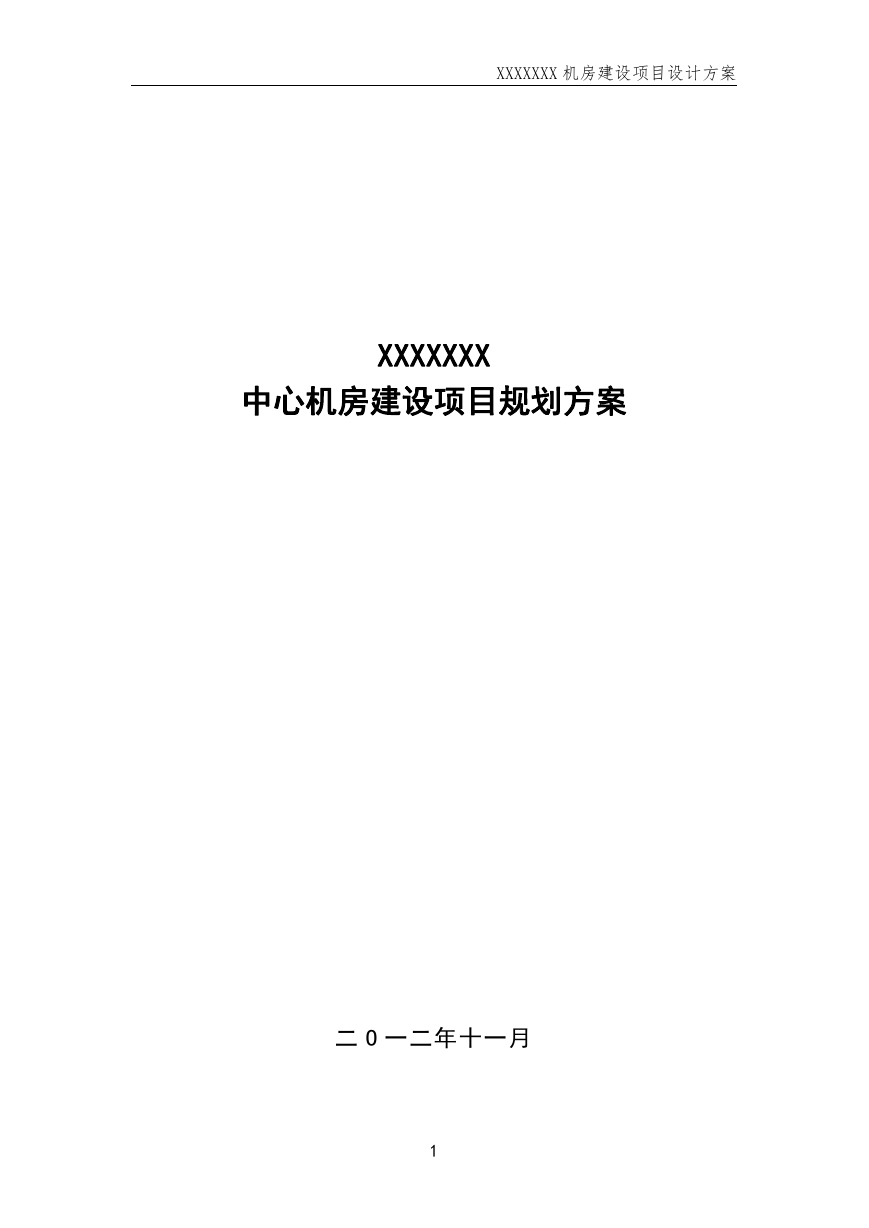

    XXXXXXX 机房建设项目设计方案 XXXXXXX 中心机房建设项目规划方案 二 O 一二年十一月 1
    XXXXXXX 机房建设项目设计方案 目 录 第一章 数据中心机房建设综述 ..................................................... 3 第二章 设计原则 .................................................................. 3 第三章 设计标准 .................................................................. 4 第四章 现状分析 .................................................................. 6 第五章 设计范围 .................................................................. 6 第六章 技术指标 .................................................................. 7 第七章 系统设计 ................................................................. 10 1、平面功能布置设计 ......................................................... 10 2、机房结构装饰系统设计 ..................................................... 13 3、机房动力配电系统设计 ..................................................... 15 4、机房 PDS 综合布线系统设计 ................................................. 18 5、机房 UPS 不间断电源系统设计 ............................................... 19 6、机房精密空调、新风系统设计 ............................................... 25 7、机房防雷接地、静电释放系统设计 ........................................... 37 8、机房门禁、图像监控系统 ................................................... 41 9、机房环境集中监控系统设计 ................................................. 42 10、机房气体消防系统设计 .................................................... 54 11、机房机柜系统设计 ........................................................ 59 12、KVM 切换管理系统： ....................................................... 60 第八章 机房规划平面图 .......................................................... 70 2
    XXXXXXX 机房建设项目设计方案 第一章 数据中心机房建设综述 信息化是我国产业优化升级和实现工业化、现代化的关键环节，要实现国民经济持续快速健康发展， 推进经济结构战略性调整，不断提高人民群众的生活水平，其中一项覆盖现代化建设全局的战略举措，就 是要大力推进国民经济和社会发展信息化。 数据中心作为信息化系统工程建设的“心脏”，正在国计民生中扮演着越来越重要的角色。计算机机 房的环境条件是影响计算机主机及各种通讯设备长期可靠运行的一个重要的因素。它直接影响到设备的稳 定性、可靠性，使用效率和寿命。同时，计算机机房又是工作人员进行操作和监控的场所，如何既满足计 算机机房内设备的运行环境又考虑工作人员工作环境的舒适性，即以人为本、人机并重理论是现代计算机 机房设计的基本理念。 本次数据中心机房建设是 XXXXXXX 信息中心信息基础设施建设的一个重要任务，也是关键工作。 但机房又与数据中心基础设施的总体设计内容息息相关，只有通过对数据中心基础设施的整体设计，才能 实现机房的合理设计，充分满足 XXXXXXX 信息中心不断发展的需求。 针对以上数据中心的建设目标，结合我们多年机房建设经验，我们对本机房建设进行了充分、详尽 的论证，着重于安全性，可扩展性及以上各业务开展的可实施性。同时，亦考虑到本机房将来作为 XXXXXXX 信息中心的核心地位，在配置上，保证了业务的可扩充性。 第二章 设计原则 为了将机房建设成为一个具有智能化数据处理中心，设计过程中遵循以下原则： （1）整体性原则 机房工程包含了装饰、电气、暖通、环境监控等多个专业，在设计时应整体考虑，统一规划，相互协 调配合，使机房工程成为一个统一的有机体。 （2）适用性原则 机房的设计标准要达到国际、国内先进水平，满足各类计算机及辅助设备的运行工作环境要求，满足 期货交易所对计算机系统安全、稳定、不间断运行的高性能要求。同时，适当满足发展业务的要求。 （3）可靠性原则 各系统应采用高可靠性设计标准，以保证计算机系统全年每天 24 小时连续稳定不间断的工作。供电 系统的设计要达到系统全年运行故障率小于十万分之一的标准。空调系统的设计要满足计算机系统正常运 行的工作温、湿度要求，以及空气洁净度和降噪音等方面的要求。 （4）安全性原则 3
    XXXXXXX 机房建设项目设计方案 应具有完整的安全策略和切实可靠的安全手段来保障计算机机房用户运行系统基础环境的安全。从建 筑安全性、区域逻辑管理安全性、运行管理安全性、通讯系统管理安全性、配套基础设施安全性等各个方 面进行设计。 （5）先进性与经济性相结合原则 系统应采用国际先进技术，构建合理的适当超前的技术体系架构，用以确保较长时期的技术领先地位。 同时又要兼顾投资的合理性，以及系统建成后的运行和维护成本的经济性。 （6）灵活性和扩展性原则 本数据处理中心机房建筑平面和空间的布局应当具有适当的灵活性，各楼层的机房应进行合理的面积 分割，按业务发展程度分步投入使用，机房精密空调的数量应根据需要分步配置。机房内的隔断墙结构应 便于拆装，既能相对独立分割使用，又能适应扩容组合和面积扩充，各子系统也应适应这种变化，符合自 身和客户的要求。 （7）总体集成性原则 计算机机房工程是一个整体工程，但同时各系统又具有相对的对立性，系统设计时应借助现代信息化、 智能化技术，构建一个智能化的机房环境集中监控系统，为数据处理中心计算机房群的集成管理提供良好 的控制平台。 从上述设计思想、方针出发，相信建成后的 XXXXXXX 信息中心计算机机房将充分地体现信息中心信 息化技术的综合管理水平。 遵循设计标准： 第三章 设计标准 1、《浙江省政府机关电子信息系统机房建设规范》 2、GB50174-2008《电子信息系统机房设计规范》 3、GB2887-89《计算机场地技术条件》 4、GB9361-88《计算站场地安全要求》 5、GB/T2887-2000《电子计算机场地通用规范》 6、GB6650-86《计算机机房用活动地板技术条件》 7、SJ/T10796-1996《计算机机房用抗静电活动地板技术条件》 参考设计标准： （1）、《工业与民用供电系统设计规范》（GBJ52-82） 4
    XXXXXXX 机房建设项目设计方案 （2）、《低压配电装置及线路设计规范》（GBJ54-83） （3）、《电气装置安装工程施工及验收规范》（GBJ32-82） （4）、《电气装置安装工程接地装置施工及验收规范》（50169-92） （5）、《低压配电设计规范》（GB50054-95） （6）、《不间断电源设备》 （7）、《不间断电源技术性能标定方法和试验要求》（现行国标电工标准） （8）、《建筑物电气标准》（国际电工标准） （9）、《建筑设计防火规范》 （10）、《建筑内部装修设计防火规范》（GB50222-95） （11）、《安全防范工程程序与要求》（GA/T75-94） （12）、《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000） （13）、《智能建筑设计标准》（EBD-03-95） （14）、《建筑与建筑群综合布线系统工程施工及验收规范》 （15）、《商用建筑综合布线标准》（EIA/TIA-568B） （16）、《通信系统机房设计》（GBKJ-90） （17）、《安全防范工程程序与要求》（GA/T75-94） （18）、《民用闭路监视电视系统工程技术规范》（GB/50198-94） （19）、以太网、快速以太网、千兆以太网以及相关的互联网协议 （20）、《通信局（站）电源系统总技术要求》（YD/T1051-2000） （21）、《采暖通风与空气调节设计规范》（GBJ19-87）（2001 年版） （22）、《通风与空调工程施工及验收规范》（GB50243-97） （23）、《火灾自动报警系统施工及验收规范》（GB50116-92） （24）、《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》Q/HSB 06-2000 （25）、《气体灭火系统施工及验收规范》GB50263-97 （26）、《高层民用建筑设计防火规范(1999 年版)》（GB50045-95） （27）、《火灾自动报警系统设计规范》（GB50116-98） （28）、《建筑防雷设计规范（2000 年版）》GB50057-94 （29）、《工业企业照明设计标准》GB50034-1992 （30）、《通信接地设计规范》GBJ79-85 5

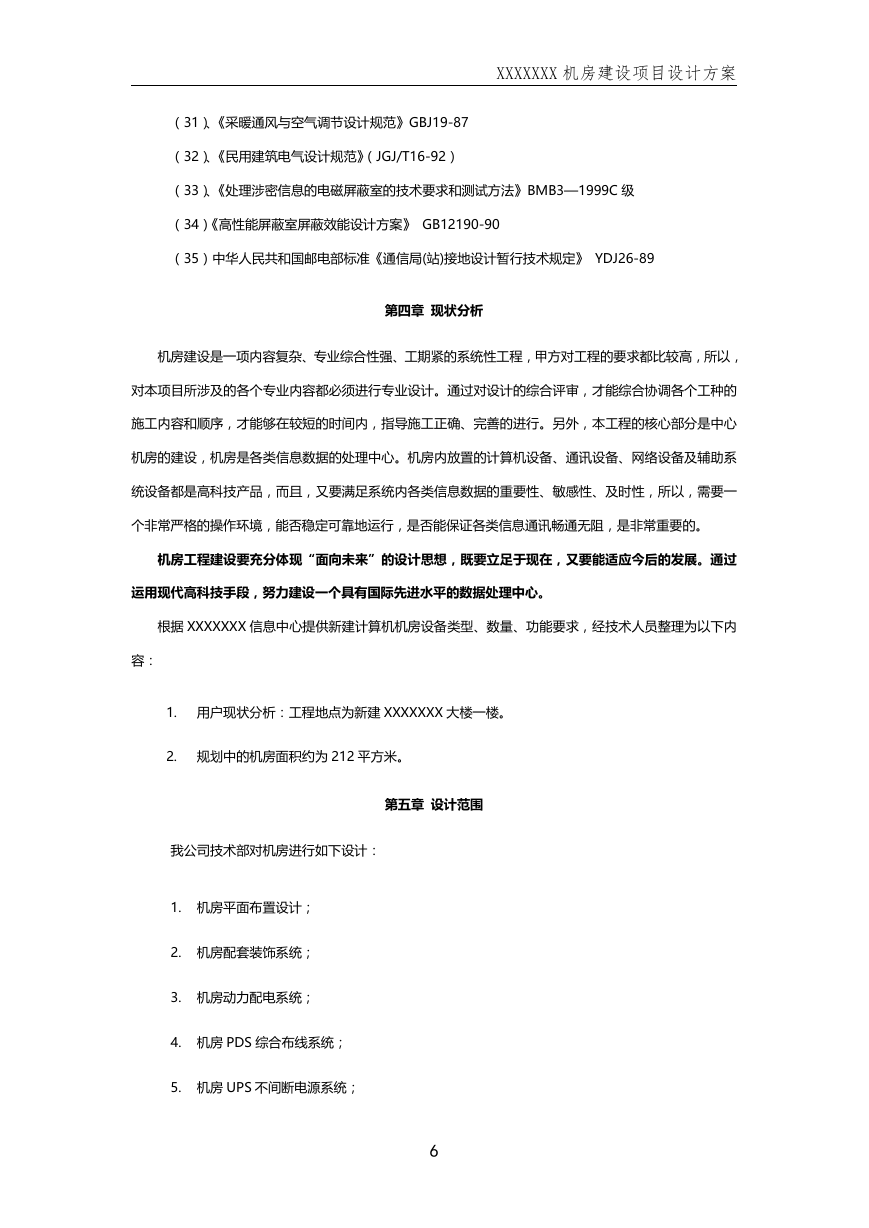

    XXXXXXX 机房建设项目设计方案 （31）、《采暖通风与空气调节设计规范》GBJ19-87 （32）、《民用建筑电气设计规范》（JGJ/T16-92） （33）、《处理涉密信息的电磁屏蔽室的技术要求和测试方法》BMB3—1999C 级 （34）《高性能屏蔽室屏蔽效能设计方案》 GB12190-90 （35）中华人民共和国邮电部标准《通信局(站)接地设计暂行技术规定》 YDJ26-89 第四章 现状分析 机房建设是一项内容复杂、专业综合性强、工期紧的系统性工程，甲方对工程的要求都比较高，所以， 对本项目所涉及的各个专业内容都必须进行专业设计。通过对设计的综合评审，才能综合协调各个工种的 施工内容和顺序，才能够在较短的时间内，指导施工正确、完善的进行。另外，本工程的核心部分是中心 机房的建设，机房是各类信息数据的处理中心。机房内放置的计算机设备、通讯设备、网络设备及辅助系 统设备都是高科技产品，而且，又要满足系统内各类信息数据的重要性、敏感性、及时性，所以，需要一 个非常严格的操作环境，能否稳定可靠地运行，是否能保证各类信息通讯畅通无阻，是非常重要的。 机房工程建设要充分体现“面向未来”的设计思想，既要立足于现在，又要能适应今后的发展。通过 运用现代高科技手段，努力建设一个具有国际先进水平的数据处理中心。 根据 XXXXXXX 信息中心提供新建计算机机房设备类型、数量、功能要求，经技术人员整理为以下内 容： 1. 用户现状分析：工程地点为新建 XXXXXXX 大楼一楼。 2. 规划中的机房面积约为 212 平方米。 第五章 设计范围 我公司技术部对机房进行如下设计： 1. 机房平面布置设计； 2. 机房配套装饰系统； 3. 机房动力配电系统； 4. 机房 PDS 综合布线系统； 5. 机房 UPS 不间断电源系统； 6
    XXXXXXX 机房建设项目设计方案 6. 机房专用精密空调系统、新风系统； 7. 机房门禁监控系统； 8. 机房防雷接地、静电释放系统； 9. 机房气体消防报警系统； 10. 机房动力设备环境集中监控系统； 11. 机房机柜系统 12. 机房 KVM 管理系统 第六章 技术指标 机房是由大量的微电子设备、精密机械设备及机电设备组成的。如果环境条件不能满足这些设备对环 境的使用要求，就会降低计算机等微电子设备的可靠性，加速元、器件及材料的老化，甚至丢失重要的数 据和出现误动作等。 根据 XXXXXXX 信息中心提供机房内各类计算机设备对机房环境的技术指标要求，综合对应计算机 GB 标准；建议以 GB B 类标准机房为设计标准，具体技术指标如下： 1、环境要求： 开 机: 温度 夏季 23±1℃，冬季 20±2℃,变化率<5℃/h,要不凝露 湿度 40%--55% 停机: 温度 5℃-----35℃,变化率<5℃/h,要不凝露 湿度 40%--70% 尘净度：主要工作区域尘埃的粒径大于或等于 0.5μm 的个数应小于或等于 18000 粒/ cm3 （相当于 500000 粒/ 英尺 3）噪 音：5 点测试平均值<70dB 磁场干扰：≤800A/m 噪音：5 点测试平均值<68dB 磁场干扰环境场强：≤800A/m； 无线电干扰场强：频率范围 0.15～1000MHz 时不大于 126dB； 7
    XXXXXXX 机房建设项目设计方案 主机房和辅助区内绝缘体的静电电位不应大于 1kV； 停机条件下，主机房地板垂直级水平向的振动加速度不大于 500mm/s2； 噪声为<65dB。 2、供配电要求： 电源规格必须符合下列标准：（该项要求是为了确保系统安全运行而设，务必按要求进行检查） 电压：单相交流，220V +4%，-8%（198-232V） 频率：50HZ +/-0.5HZ 瞬间电压波动不能超过 220V+/-15%，且必须在 25 个周期（0.5 秒）内恢复，对于磁盘存储 设备则需在三个周期内恢复。 总谐波（HARMONIC）成分不得高于 5%。 瞬间脉冲电压（IMPULSE）若大于 100V（UP TO 200US）时，将影响计算机及网络通讯设 备系统的正常运行。下表列出瞬间脉冲在不同情况下的摘要： 脉冲电压（V） 出现次数（次/天） <20 50-100 50-100 100-250 100-250 >250 20-50 >50 2-3 >3 >1 采取行动 不须校正 需要校正 必须校正 需要校正 必须校正 必须校正 器材选用安全可靠，考虑最恶劣情况的安全。 3、照明要求： 地面 0.8m 处>350Lx，禁止使用电感整流器 主要工作区和基本工作区的平均照度应不低于 350LX 其他工作区的平均照度为 250LX 以上 应急事故照明:照度应为普通照明照度的 1/10. 应急疏散照明：照度应大于等于 5LX 4、地线要求： 直流工作地电阻<1Ω 8
