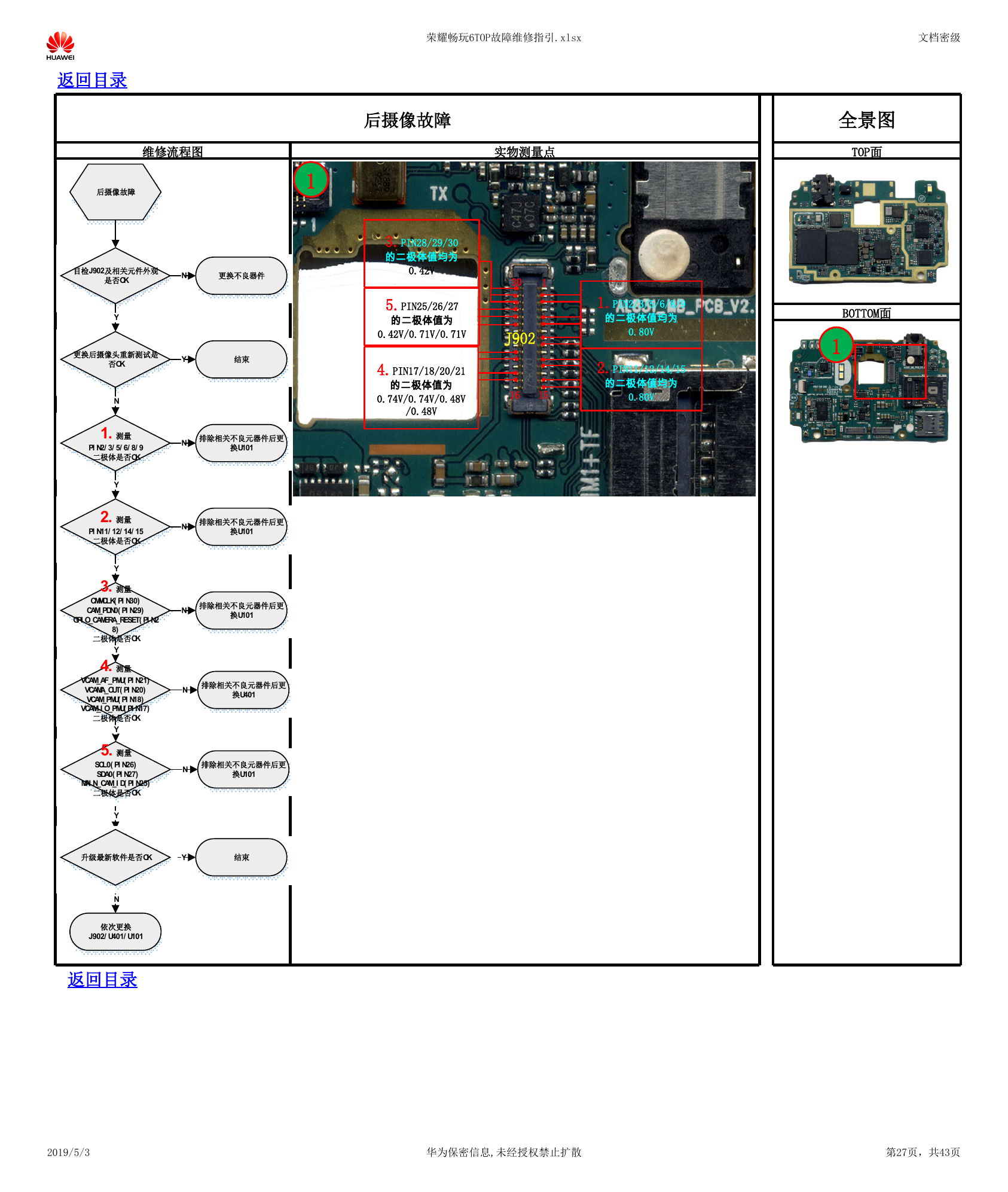

荣耀畅玩6TOP故障维修指引.xlsx 文档密级 返回目录 维修流程图 实物测量点 后摄像故障 1 30 1 J902 16 15 1.PIN2/3/5/6/8/9 的二极体值均为 0.80V 2.PIN11/12/14/15 的二极体值均为 0.80V 3.PIN28/29/30 的二极体值均为 0.42V 5.PIN25/26/27 的二极体值为 0.42V/0.71V/0.71V 4.PIN17/18/20/21 的二极体值为 0.74V/0.74V/0.48V /0.48V 全景图 TOP面 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第27页，共43页 目检J902及相关元件外观是否OK后摄像故障2.测量PIN11/12/14/15二极体是否OK更换不良器件排除相关不良元器件后更换U101N3.测量CMMCLK(PIN30)CAM_PDN0(PIN29)GPIO_CAMERA_RESET(PIN28)二极体是否OK排除相关不良元器件后更换U1011.测量PIN2/3/5/6/8/9二极体是否OK排除相关不良元器件后更换U101NYNY更换后摄像头重新测试是否OK结束YNYN结束Y依次更换J902/U401/U101NY4.测量VCAM_AF_PMU(PIN21)VCAMA_OUT(PIN20)VCAM_PMU(PIN18)VCAM_IO_PMU(PIN17)二极体是否OKY5.测量SCL0(PIN26) SDA0(PIN27)MAIN_CAM_ID(PIN25)二极体是否OKY排除相关不良元器件后更换U101排除相关不良元器件后更换U401NN升级最新软件是否OK
