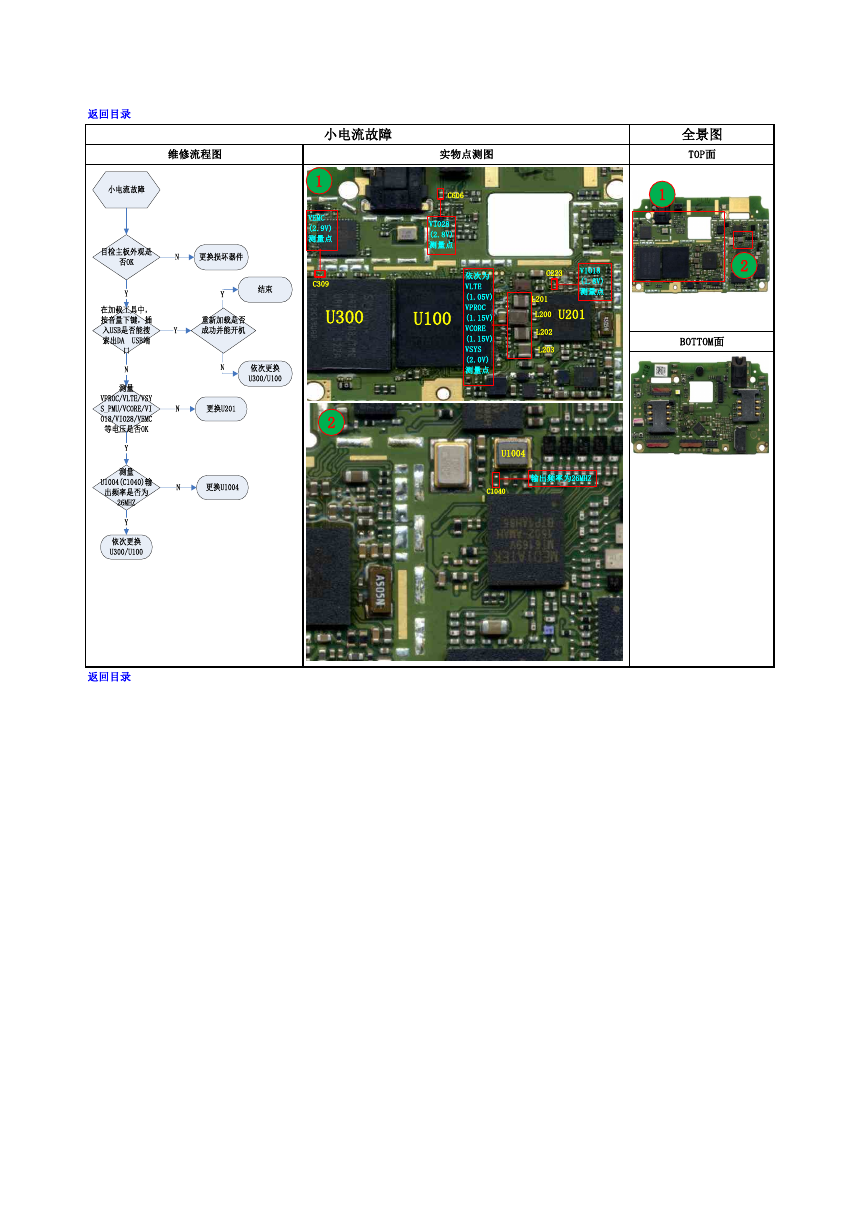

返回目录 维修流程图 实物点测图 小电流故障 1 VEMC (2.9V) 测量点 C309 C606 VIO28 (2.8V) 测量点 U300 U100 2 C223 L201 VIO18 (1.8V) 测量点 L200 U201 L202 L203 依次为 VLTE (1.05V) VPROC (1.15V) VCORE (1.15V) VSYS (2.0V) 测量点 U1004 C1040 输出频率为26MHZ 全景图 TOP面 1 2 BOTTOM面 返回目录 小电流故障目检主板外观是否OK在加载工具中，按音量下键，插入USB是否能搜索出DA USB端口测量VPROC/VLTE/VSYS_PMU/VCORE/VIO18/VIO28/VEMC等电压是否OK测量U1004(C1040)输出频率是否为26MHZ依次更换U300/U100更换损坏器件结束依次更换U300/U100YNYYNYNYN更换U1004N重新加载是否成功并能开机更换U201
