警告

使用前须知

安装和使用注意事项

不当安装

在高海拔地区使用

不合适的条件

概述

关于随机附带的手册

特点

控制器的位置和功能

顶部／前面／侧面

后面／侧面／底部

控制面板

连接器面板

遥控器

投影图像

安装投影机

连接投影机

连接电脑

连接录像机

投影

关闭电源

便利功能

选择菜单语言

安全锁

其它功能

直接电源开启／关闭功能

Off&Go（关机即移动）功能

有助您发表的工具

使用发表工具RM-PJPK1（非附带）控制电脑（使用网络发表功能时）

使用菜单进行调整和设定

使用菜单

图像设定菜单

屏幕设定菜单

有关预设存储器号码

设置菜单

功能设定菜单

安装设定菜单

信息菜单

维护

更换投影灯

清洁空气滤网

使用附属吊装加强性防尘滤网盖（限于VPL-FX41）

其他

故障排除

信息目录

规格

尺寸

索引

警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为避免电击，请勿拆卸机壳。维修事宜应仅由合格维修人员进行。警告本机必须接地。警告在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。重要设备铭牌位于底部。警告 1 请使用经认可的电源线（3 芯电源线） / 设备接口 / 插头，其接地接头应符合各国家适用的安全法规。 2 请使用符合特定额定值（电压、安培）的电源线（3 芯电源线）/ 设备接口 / 插头。如果对上述电源线 / 设备接口 / 插口的使用有疑问，请垂询合格维修人员。为了安全请务必在本机上安装空气滤网。声明此为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。注意当投影角度设置大于± 20°时的安装当投影角度设置在± 20°以上时，在通风排气孔下方直线距离 30 cm ～ 50 cm 的位置放置一介超过 60 cm × 30 cm 的金属盘。此外，请确保无异物或水滴落入通风排气孔内。产品中有毒有害物质或元素的名称及含量使用环境条件：参考使用说明书中的工作条件有毒有害物质或元素部件名称实装基板外壳光学组件附属品铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr (VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) × × × × ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○︰表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 ×︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 2

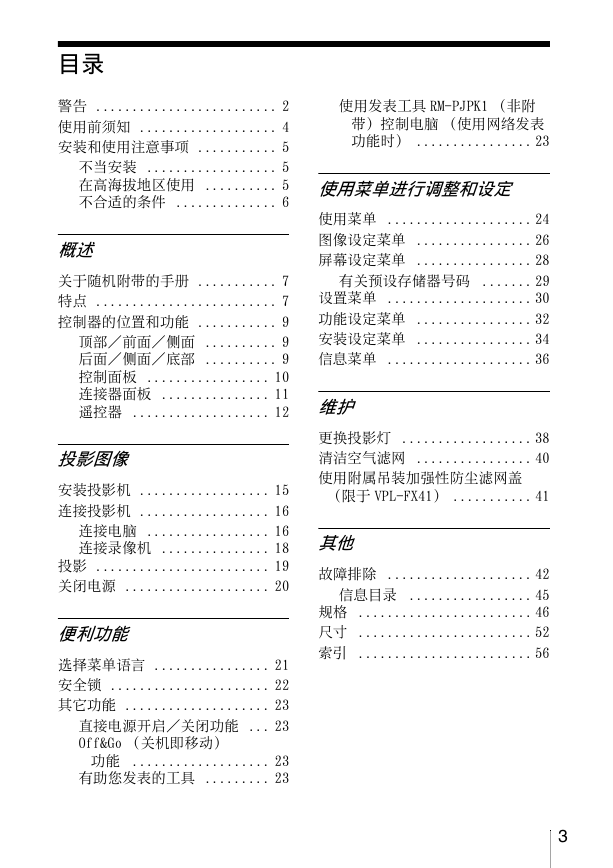

目录警告 ......................... 2 使用前须知 ................... 4 安装和使用注意事项 ........... 5 不当安装 .................. 5 在高海拔地区使用 .......... 5 不合适的条件 .............. 6 概述关于随机附带的手册 ........... 7 特点 ......................... 7 控制器的位置和功能 ........... 9 顶部／前面／侧面 .......... 9 后面／侧面／底部 .......... 9 控制面板 ................. 10 连接器面板 ............... 11 遥控器 ................... 12 投影图像安装投影机 .................. 15 连接投影机 .................. 16 连接电脑 ................. 16 连接录像机 ............... 18 投影 ........................ 19 关闭电源 .................... 20 便利功能选择菜单语言 ................ 21 安全锁 ...................... 22 其它功能 .................... 23 直接电源开启／关闭功能 ... 23 Off&Go （关机即移动）功能 ................... 23 有助您发表的工具 ......... 23 使用发表工具 RM-PJPK1 （非附带）控制电脑（使用网络发表功能时） ................ 23 使用菜单进行调整和设定使用菜单 .................... 24 图像设定菜单 ................ 26 屏幕设定菜单 ................ 28 有关预设存储器号码 ....... 29 设置菜单 .................... 30 功能设定菜单 ................ 32 安装设定菜单 ................ 34 信息菜单 .................... 36 维护更换投影灯 .................. 38 清洁空气滤网 ................ 40 使用附属吊装加强性防尘滤网盖（限于 VPL-FX41） ........... 41 其他故障排除 .................... 42 信息目录 ................. 45 规格 ........................ 46 尺寸 ........................ 52 索引 ........................ 56 3

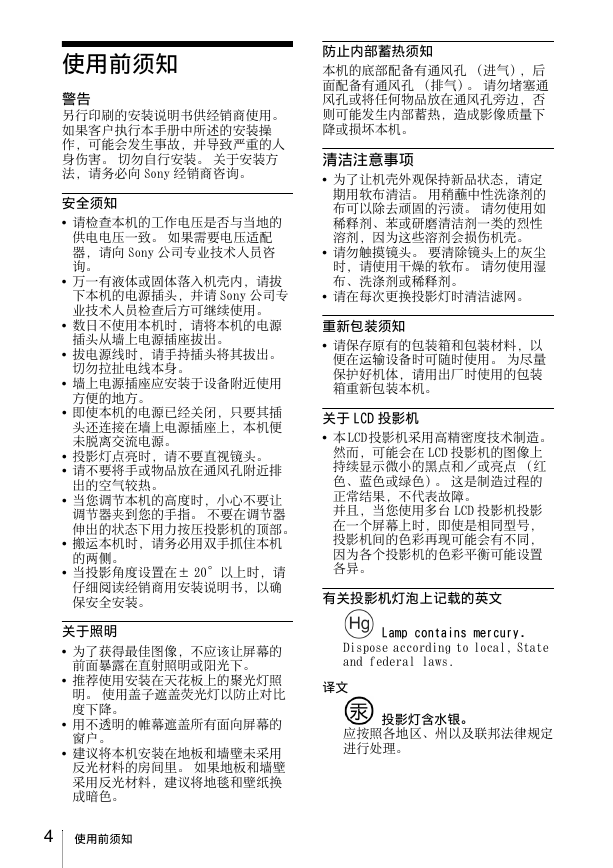

防止内部蓄热须知本机的底部配备有通风孔（进气），后面配备有通风孔（排气）。请勿堵塞通风孔或将任何物品放在通风孔旁边，否则可能发生内部蓄热，造成影像质量下降或损坏本机。清洁注意事项为了让机壳外观保持新品状态，请定期用软布清洁。用稍蘸中性洗涤剂的布可以除去顽固的污渍。请勿使用如稀释剂、苯或研磨清洁剂一类的烈性溶剂，因为这些溶剂会损伤机壳。请勿触摸镜头。要清除镜头上的灰尘时，请使用干燥的软布。请勿使用湿布、洗涤剂或稀释剂。请在每次更换投影灯时清洁滤网。重新包装须知请保存原有的包装箱和包装材料，以便在运输设备时可随时使用。为尽量保护好机体，请用出厂时使用的包装箱重新包装本机。关于 LCD 投影机本 LCD 投影机采用高精密度技术制造。然而，可能会在 LCD 投影机的图像上持续显示微小的黑点和／或亮点（红色、蓝色或绿色）。这是制造过程的正常结果，不代表故障。并且，当您使用多台 LCD 投影机投影在一个屏幕上时，即使是相同型号，投影机间的色彩再现可能会有不同，因为各个投影机的色彩平衡可能设置各异。有关投影机灯泡上记载的英文 Lamp contains mercury. Dispose according to local, State and federal laws. 译文投影灯含水银。应按照各地区、州以及联邦法律规定进行处理。使用前须知警告另行印刷的安装说明书供经销商使用。如果客户执行本手册中所述的安装操作，可能会发生事故，并导致严重的人身伤害。切勿自行安装。关于安装方法，请务必向 Sony 经销商咨询。安全须知 • 请检查本机的工作电压是否与当地的供电电压一致。如果需要电压适配器，请向 Sony 公司专业技术人员咨询。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请 Sony 公司专业技术人员检查后方可继续使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应安装于设备附近使用方便的地方。即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯点亮时，请不要直视镜头。请不要将手或物品放在通风孔附近排出的空气较热。当您调节本机的高度时，小心不要让调节器夹到您的手指。不要在调节器伸出的状态下用力按压投影机的顶部。搬运本机时，请务必用双手抓住本机的两侧。当投影角度设置在± 20°以上时，请仔细阅读经销商用安装说明书，以确保安全安装。关于照明为了获得最佳图像，不应该让屏幕的前面暴露在直射照明或阳光下。推荐使用安装在天花板上的聚光灯照明。使用盖子遮盖荧光灯以防止对比度下降。用不透明的帷幕遮盖所有面向屏幕的窗户。建议将本机安装在地板和墙壁未采用反光材料的房间里。如果地板和墙壁采用反光材料，建议将地毯和壁纸换成暗色。 4 使用前须知

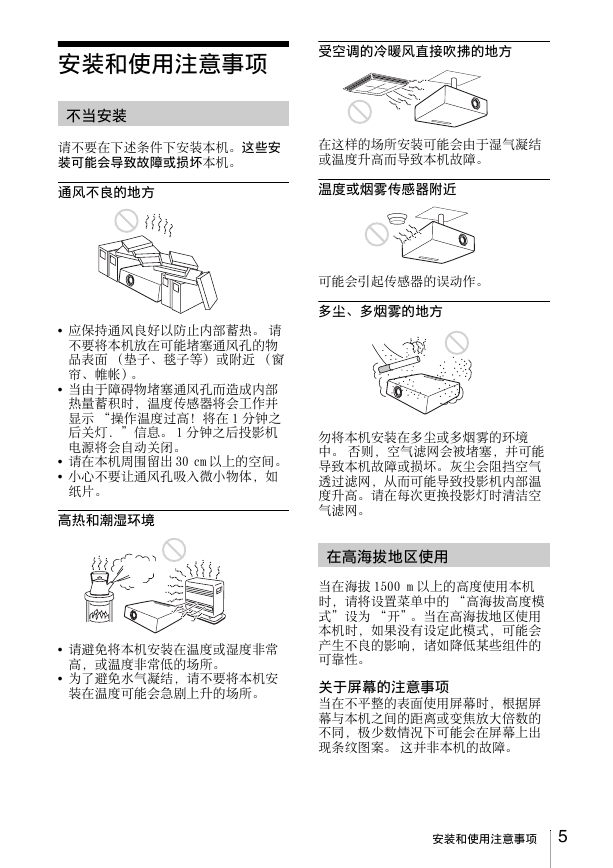

安装和使用注意事项受空调的冷暖风直接吹拂的地方不当安装请不要在下述条件下安装本机。这些安装可能会导致故障或损坏本机。在这样的场所安装可能会由于湿气凝结或温度升高而导致本机故障。通风不良的地方温度或烟雾传感器附近应保持通风良好以防止内部蓄热。请不要将本机放在可能堵塞通风孔的物品表面（垫子、毯子等）或附近（窗帘、帷帐）。当由于障碍物堵塞通风孔而造成内部热量蓄积时，温度传感器将会工作并显示 “操作温度过高！将在 1 分钟之后关灯．”信息。 1 分钟之后投影机电源将会自动关闭。请在本机周围留出 30 cm 以上的空间。小心不要让通风孔吸入微小物体，如纸片。高热和潮湿环境请避免将本机安装在温度或湿度非常高，或温度非常低的场所。为了避免水气凝结，请不要将本机安装在温度可能会急剧上升的场所。可能会引起传感器的误动作。多尘、多烟雾的地方勿将本机安装在多尘或多烟雾的环境中。否则，空气滤网会被堵塞，并可能导致本机故障或损坏。灰尘会阻挡空气透过滤网，从而可能导致投影机内部温度升高。请在每次更换投影灯时清洁空气滤网。在高海拔地区使用当在海拔 1500 m 以上的高度使用本机时，请将设置菜单中的 “高海拔高度模式”设为 “开”。当在高海拔地区使用本机时，如果没有设定此模式，可能会产生不良的影响，诸如降低某些组件的可靠性。关于屏幕的注意事项当在不平整的表面使用屏幕时，根据屏幕与本机之间的距离或变焦放大倍数的不同，极少数情况下可能会在屏幕上出现条纹图案。这并非本机的故障。安装和使用注意事项 5

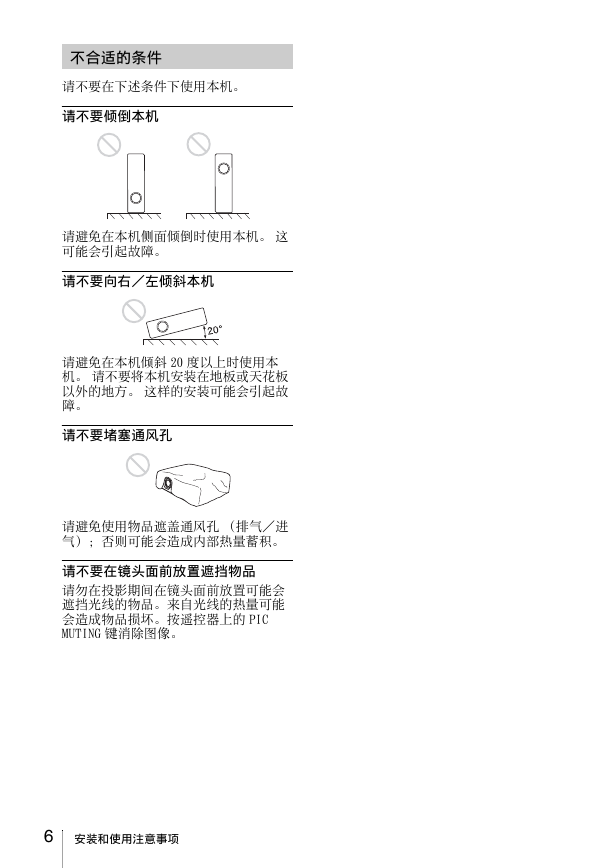

不合适的条件请不要在下述条件下使用本机。请不要倾倒本机请避免在本机侧面倾倒时使用本机。这可能会引起故障。请不要向右／左倾斜本机请避免在本机倾斜 20 度以上时使用本机。请不要将本机安装在地板或天花板以外的地方。这样的安装可能会引起故障。请不要堵塞通风孔请避免使用物品遮盖通风孔（排气／进气）；否则可能会造成内部热量蓄积。请不要在镜头面前放置遮挡物品请勿在投影期间在镜头面前放置可能会遮挡光线的物品。来自光线的热量可能会造成物品损坏。按遥控器上的 PIC MUTING 键消除图像。 6 安装和使用注意事项

B 概述关于随机附带的手册特点本机附带有下列手册和软件。在 Macintosh 系统上，您只能阅读使用说明书和经销商用安装说明书。手册快速参考手册（另行印刷的手册）本手册介绍进行所需的连接以后投影图像时的基本操作。使用说明书（本手册）本使用说明书记述了本投影机的设置和操作方法。使用说明书用于网络（另行印刷的手册）本使用说明书记述了如何设置和操作网络发表。经销商用安装说明书（另行印刷的手册）本手册介绍在投影机上安装选购镜头以及安装投影机的信息。软件（在 CD-ROM 中） Projector Station for Air Shot Version 2 （Version 2.xx）（仅限于日语和英语）这是一个用来从电脑向投影机传输数据用的应用程序软件。高亮度和高画质高亮度 Sony 公司独特的光学系统采用新一代液晶显示屏面板 “BrightEra”，并组入了新开发的无机对准技术，能够实现 4000 流明 (VPL-FE40/FX40)/5200 流明 (VPL- FX41) 的亮度输出。概述高分辨率 VPL-FE40：采用三个由 1470000 有效像素构成的 0.79 英寸 SXGA+ 显示板，对 RGB 输入信号提供 1400 × 1050 点（水平／垂直）的分辨率。 VPL-FX40/FX41：采用三个由 786432 有效像素构成的 0.79 英寸 XGA 显示板，对 RGB 输入信号提供 1024 × 768 点（水平／垂直）的分辨率。高画质 DDE （动态细节增强器）技术可以将隔行扫描格式视频信号转变为逐行扫描格式，由此获取更加详尽的图像。该技术还能够以平滑的图像动作再现 2- 3 Pull-Down 电影源的图像。还提供 12- bit 3D Digital Gamma Correction （12 比特三维数字伽马校正功能）或 3D Digital Comb Filter （三维数字梳状滤波器）功能，实现良好的图像均匀性。方便和灵活设置动力变焦／动力对焦和水平／垂直镜头移位功能本投影机装备有 1.3 倍动力变焦、动力对焦镜头和水平／垂直镜头移位功能，便于您在远离投影机的位置通过遥控器改变投影影像的尺寸。 * 选购镜头 VPLL-1008 可以手动调节对焦。此外，根据设置条件，您可以在本投影机上使用选购镜头。 * 选购镜头仅适用于装备有标准镜头的 VPL-FE40，VPL-FX40 和 VPL-FX41。中央位置镜头本投影机设计为将镜头置于投影机的中央。这可以使镜头中央对准屏幕中心，方便您进行安装。关于随机附带的手册 / 特点 7

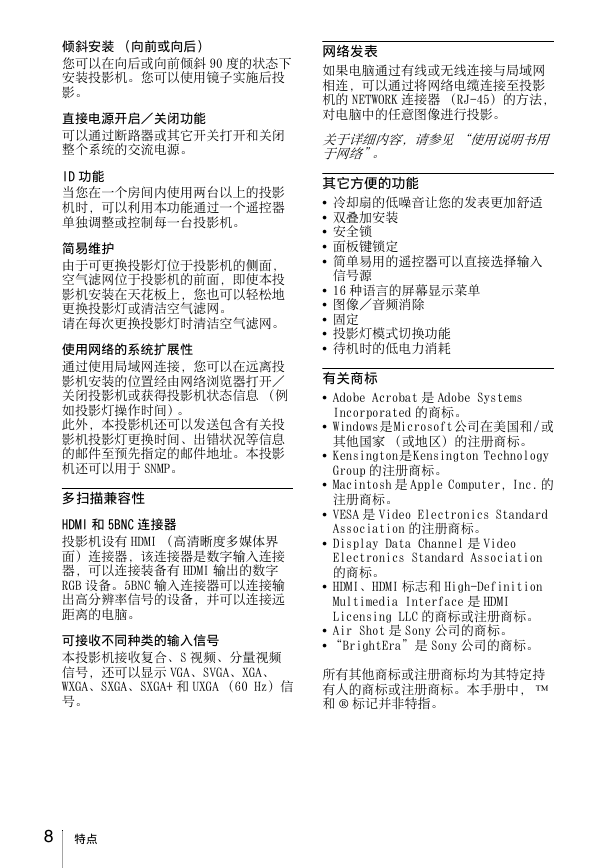

倾斜安装（向前或向后）您可以在向后或向前倾斜 90 度的状态下安装投影机。您可以使用镜子实施后投影。直接电源开启／关闭功能可以通过断路器或其它开关打开和关闭整个系统的交流电源。 ID 功能当您在一个房间内使用两台以上的投影机时，可以利用本功能通过一个遥控器单独调整或控制每一台投影机。简易维护由于可更换投影灯位于投影机的侧面，空气滤网位于投影机的前面，即使本投影机安装在天花板上，您也可以轻松地更换投影灯或清洁空气滤网。请在每次更换投影灯时清洁空气滤网。使用网络的系统扩展性通过使用局域网连接，您可以在远离投影机安装的位置经由网络浏览器打开／关闭投影机或获得投影机状态信息（例如投影灯操作时间）。此外，本投影机还可以发送包含有关投影机投影灯更换时间、出错状况等信息的邮件至预先指定的邮件地址。本投影机还可以用于 SNMP。多扫描兼容性 HDMI 和 5BNC 连接器投影机设有 HDMI （高清晰度多媒体界面）连接器，该连接器是数字输入连接器，可以连接装备有 HDMI 输出的数字 RGB 设备。5BNC 输入连接器可以连接输出高分辨率信号的设备，并可以连接远距离的电脑。可接收不同种类的输入信号本投影机接收复合、S 视频、分量视频信号，还可以显示 VGA、SVGA、XGA、 WXGA、SXGA、SXGA+ 和 UXGA （60 Hz）信号。网络发表如果电脑通过有线或无线连接与局域网相连，可以通过将网络电缆连接至投影机的 NETWORK 连接器（RJ-45）的方法，对电脑中的任意图像进行投影。关于详细内容，请参见“使用说明书用于网络”。其它方便的功能冷却扇的低噪音让您的发表更加舒适双叠加安装安全锁面板键锁定简单易用的遥控器可以直接选择输入信号源 16 种语言的屏幕显示菜单图像／音频消除固定投影灯模式切换功能待机时的低电力消耗有关商标 Adobe Acrobat 是 Adobe Systems Incorporated 的商标。 Windows是Microsoft公司在美国和/或其他国家（或地区）的注册商标。 Kensington是Kensington Technology Group 的注册商标。 Macintosh 是 Apple Computer, Inc. 的注册商标。 VESA 是 Video Electronics Standard Association 的注册商标。 Display Data Channel 是 Video Electronics Standard Association 的商标。 HDMI、HDMI 标志和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 的商标或注册商标。 Air Shot 是 Sony 公司的商标。 “BrightEra”是 Sony 公司的商标。所有其他商标或注册商标均为其特定持有人的商标或注册商标。本手册中， ™ 和 ® 标记并非特指。 8 特点
