NACHI机器人维修技术
NACHI 机器人维修技术 NACHI(不二越)机器人 2009-07-23 10:43:23 阅读 370 评论 3 字号:大中小 订阅 摘 要 NACHI 的 SH200-01 机器人常见故障的原因和处理方法,SH200-01 机器人的结构和控制原理。 关键词 NACHI 机器人 伺服单元 编码器 AW 控制器 1 概述 在制造业中诞生的工业机器人是继动力机、计算机之后而出现的全面延伸人的体力和智力的新一代 生产工具。机器人是一种具有高度柔性的自动化装备,对提高制造生产线的柔性具有特别重要的意义,它 作为现代制造业的主要自动化装备在制造业中广泛应用,并将在未来的制造企业中扮演越来越重要的角色。 伴随着工业机器人在制造业应用,如何维修机器人,保证机器人的使用效率,成为影响机器人应用 的技术问题,现以日本 NACHI 公司的 SH200 型机器人为例,介绍有关机器人常见故障的原因及处理方法。 2 NACHI SH200-01 的基本控制原理 2.1 NACHI SH200-01 结构 SH200-01 为关节型机器人,机器人本体 6 个自由度,采用交流伺服驱动,最大可搬运质量 200kg 位置重复精度±0.3mm,工作环境条件温度 0~450C,湿度 20~85%RH,振动 0.5g 以下,本体重量 1425kg,机 器人动作范围见图 1。

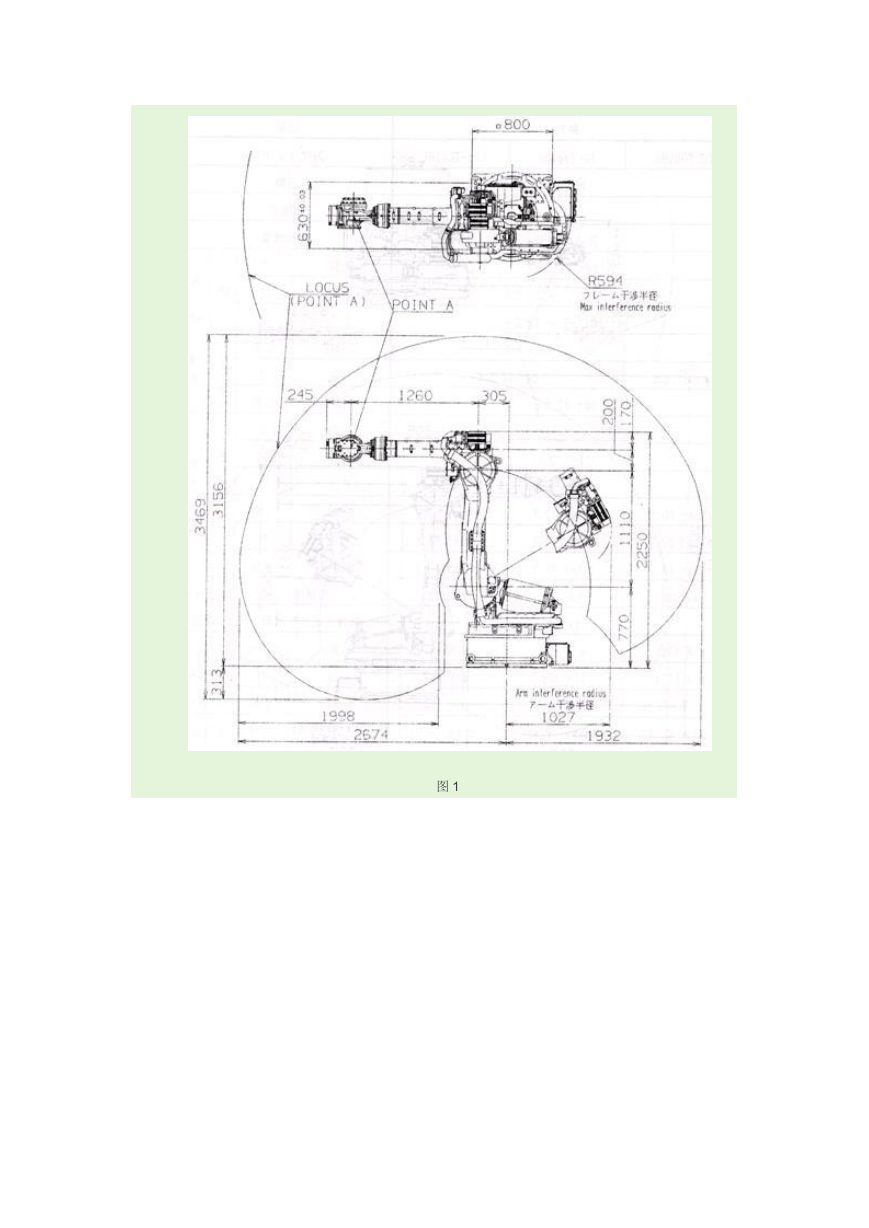

图 1
图 2 SH200-01 机器人本体共有 6 个轴(S,H,V,R2,B,R1),每个轴由 1 台伺服电机驱动,伺服电 机带有电磁抱闸、绝对位置编码器,机器人本体的各轴示意见图 2。 2.2 SH200-01 机器人控制器 SH200-01 机器人控制控制器型号为 AW11,AW11 控制器是机器人的控制中心,主要元件及功能如 下: (1)母板 UM122:系统总线板。 (2)主 CPU 板(UM116):微处理器及接口电路,用户程序、常数存储器等。 (3) I/O 板 UM119-10:内置 PLC、I/O 接口电路。 (4) I/O 连接器板 UM124(或 UM160):I/O 连接器。

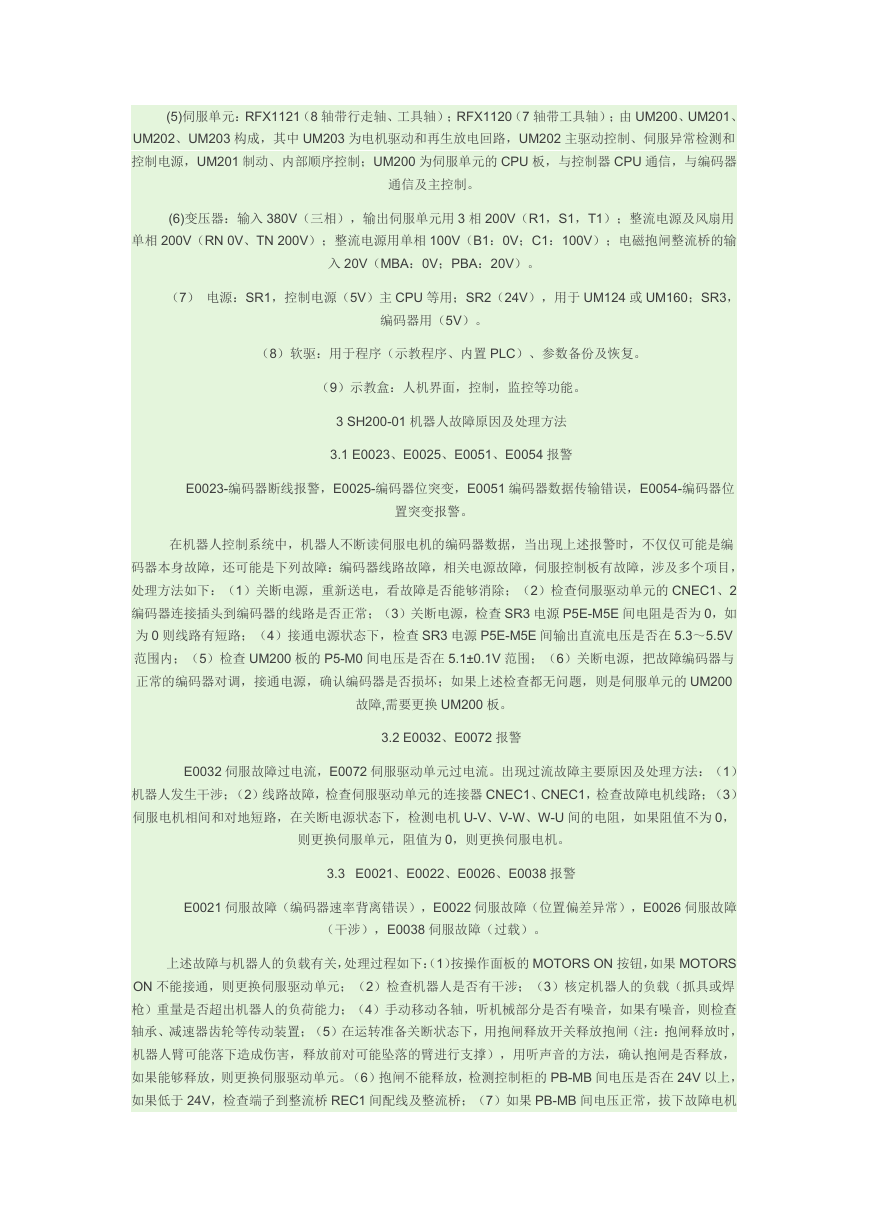

(5)伺服单元:RFX1121(8 轴带行走轴、工具轴);RFX1120(7 轴带工具轴);由 UM200、UM201、 UM202、UM203 构成,其中 UM203 为电机驱动和再生放电回路,UM202 主驱动控制、伺服异常检测和 控制电源,UM201 制动、内部顺序控制;UM200 为伺服单元的 CPU 板,与控制器 CPU 通信,与编码器 通信及主控制。 (6)变压器:输入 380V(三相),输出伺服单元用 3 相 200V(R1,S1,T1);整流电源及风扇用 单相 200V(RN 0V、TN 200V);整流电源用单相 100V(B1:0V;C1:100V);电磁抱闸整流桥的输 入 20V(MBA:0V;PBA:20V)。 (7) 电源:SR1,控制电源(5V)主 CPU 等用;SR2(24V),用于 UM124 或 UM160;SR3, 编码器用(5V)。 (8)软驱:用于程序(示教程序、内置 PLC)、参数备份及恢复。 (9)示教盒:人机界面,控制,监控等功能。 3 SH200-01 机器人故障原因及处理方法 3.1 E0023、E0025、E0051、E0054 报警 E0023-编码器断线报警,E0025-编码器位突变,E0051 编码器数据传输错误,E0054-编码器位 置突变报警。 在机器人控制系统中,机器人不断读伺服电机的编码器数据,当出现上述报警时,不仅仅可能是编 码器本身故障,还可能是下列故障:编码器线路故障,相关电源故障,伺服控制板有故障,涉及多个项目, 处理方法如下:(1)关断电源,重新送电,看故障是否能够消除;(2)检查伺服驱动单元的 CNEC1、2 编码器连接插头到编码器的线路是否正常;(3)关断电源,检查 SR3 电源 P5E-M5E 间电阻是否为 0,如 为 0 则线路有短路;(4)接通电源状态下,检查 SR3 电源 P5E-M5E 间输出直流电压是否在 5.3~5.5V 范围内;(5)检查 UM200 板的 P5-M0 间电压是否在 5.1±0.1V 范围;(6)关断电源,把故障编码器与 正常的编码器对调,接通电源,确认编码器是否损坏;如果上述检查都无问题,则是伺服单元的 UM200 故障,需要更换 UM200 板。 3.2 E0032、E0072 报警 E0032 伺服故障过电流,E0072 伺服驱动单元过电流。出现过流故障主要原因及处理方法:(1) 机器人发生干涉;(2)线路故障,检查伺服驱动单元的连接器 CNEC1、CNEC1,检查故障电机线路;(3) 伺服电机相间和对地短路,在关断电源状态下,检测电机 U-V、V-W、W-U 间的电阻,如果阻值不为 0, 则更换伺服单元,阻值为 0,则更换伺服电机。 3.3 E0021、E0022、E0026、E0038 报警 E0021 伺服故障(编码器速率背离错误),E0022 伺服故障(位置偏差异常),E0026 伺服故障 (干涉),E0038 伺服故障(过载)。 上述故障与机器人的负载有关,处理过程如下:(1)按操作面板的 MOTORS ON 按钮,如果 MOTORS ON 不能接通,则更换伺服驱动单元;(2)检查机器人是否有干涉;(3)核定机器人的负载(抓具或焊 枪)重量是否超出机器人的负荷能力;(4)手动移动各轴,听机械部分是否有噪音,如果有噪音,则检查 轴承、减速器齿轮等传动装置;(5)在运转准备关断状态下,用抱闸释放开关释放抱闸(注:抱闸释放时, 机器人臂可能落下造成伤害,释放前对可能坠落的臂进行支撑),用听声音的方法,确认抱闸是否释放, 如果能够释放,则更换伺服驱动单元。(6)抱闸不能释放,检测控制柜的 PB-MB 间电压是否在 24V 以上, 如果低于 24V,检查端子到整流桥 REC1 间配线及整流桥;(7)如果 PB-MB 间电压正常,拔下故障电机
的连接线,在释放开关接通状态下,检查 PB-MB 间电压是否在 23V-25V 之间,如果不正常,则检查线路; (8)如果在电机位置检查 PB-MB 间电压正常,则更换电机。 3.4 E0061 热继电器或断路器跳闸 机器人柜有 3 个分断路器,分别是 CP1、CP2、CP3,出现该报警时,首先检查这 3 个断路器是否 跳闸,如果都未跳闸,则可能是伺服驱动单元或伺服驱动单元的 CNPW 连接器与电路保护报警点间配线不 良;CP1 是为伺服驱动单元的主回路及控制回路供电,如果 CP1 跳闸,检查伺服驱动单元的 CNPRB 连接 是否正常,盘内配线是否有问题,电机是否短路或对地,如果上述检查未发现问题,则更换伺服驱动单元; CP2 是为伺服抱闸回路供电,检查抱闸是否短路,盘内抱闸线路是否短路或对地。CP3 是为柜内冷却风扇 供电,检查风扇线路或风扇是否短路。 3.5 E0056 伺服报警,编码器在加载之前异常 该报警是在伺服电机在开始执行时,编码器数据未按照给定反馈,原因涉及 2 个方面:(1)电机执 行时阻力过大,检查机器人是否有干涉,抱闸是否释放开,电机本身或电缆有问题;(2)编码器及线路有 问题。 3.6 E0052 编码器电池异常 SH200-01 机器人编码器是绝对位置编码器,系统断电时,由电池保持数据,当电池电压低于 3.5V 时,会出现该报警,所以,首先更换电池,如故障不能恢复,则检查电池到编码器间线路,如仍然不能恢复正常,则 需要更换电机。 3.7 E0044 电机电源过电压 该报警是伺服驱动单元输出到伺服电机的电压超出规定值,首先检查系统供电电源电压是否在规定 值±10%范围内,如果是在机器人是在减速时出现报警,则要检查再生放电电阻是否正常,检查方法:断开 系统电源,拔下伺服放大器的 CNR 连接器,检测连接器所连的放电电阻的阻值是否是 5Ω,如上述检查都 正常,则更换伺服单元。 3.8 E0062 接触器(MSHP)不能细合 接触器 MSHP 是为伺服单元主回路供电,机器人有急停时,通过 MSHP 切断伺服单元主回路电源, 所以首先要检查机器人急停和外部急停信号是否正常,急停状态信号是否正常,可通过伺服单元的 CRD5/CR5(LED)指示灯是否亮来确认,如果该灯不亮,则急停有问题,检查急停线路,检查 UM124 和伺服单元的 CNSV 连接器间的线路,或者更换 CRD5/CR5 继电器;如果伺服单元的 CRD5/CR5(LED) 指示灯亮,按 MOTORS ON 按钮,伺服单元的 CRD1/CR1 指示灯(LED)应该亮,如果不亮,则更换继 电器 CRD1/CR1;如果亮,检查 MSHP 的 AC200V 输入电压是否在 AC200V±10%范围,如果也正常,则 检查 MSHP 的报警接点到伺服单元 CNPW 间的接线,上述检查未发现问题,则更换伺服单元。 3.9 E0042 电机温升异常 电机温升异常报警,是伺服单元检测到电机本体的温度开关动作信号,机器人每个电机内有一个温 度检测开关(常闭),所有电机的温度检测开关的常闭触点串连在一起,输入到伺服单元(CNBK1 的 A03 针脚),用手摸各个电机,确认电机是否真的过热,如果电机不热,则可能是信号或传输途径中有问题, 检查 TS 线路或电机的温控开关。如果电机确实过热,可能是由于机器人干涉、伺服电机抱闸为释放、传 动机械结构故障、电机相间或对地短路,上述检查都未发现问题,则更换伺服单元。 3.10 E0060 伺服单元温升异常,E0063 控制柜温升异常
控制柜或伺服单元温升异常报警时,打开控制柜门几分钟后接通电源,可能原因有:环境温度超过 机器人允许温度,一次电源电压不在额定电压±10%范围,热交换器风扇不转(柜内、背面),控制装置背 面的风扇不转,热交换器过滤网堵,控制柜背面安装间距小于 200mm。 3.11 E0039 伺服故障 转动超速 检查机器人负载是否在规定范围,如果不能接通 MOTORS ON,则更换伺服单元,如果能接通 MOTORS ON,检查机械传动的轴承、减速器是否有噪音,最后,降低再现运行速度,如仍然不能正常工 作,则更换伺服单元。 3.12 E0046 再生放电电阻温升异常 再生放电电阻位于控制柜背面,电阻值为 5Ω,电阻上有电阻温度检测开关,出现报警时,检查背面 的风扇是否转动正常,如不正常检查一次电源电压,风扇配线,或更换风扇;如果风扇正常,则检查控制 柜背面的间距是否在 200mm 以上,放电电阻的连接器(CNTH)与伺服单元连接是否正常,检测放电电阻 是否是 5Ω,如果上述检查都正常,则更换伺服单元。 3.13 E0065 硬极限超程报警 机器人设有行程极限开关,如果机器人移动时压上开关,则发出该报警,这个极限通常叫做硬极限, 与此相对应,在软件上也设有行程极限位置,叫软极限,通常软极限在硬极限范围内;故障处理方法:检 查行程极限开关是否动作,如未动作,则检查极限开关的配线,如未发现问题,则更换伺服单元;如果行 程极限开关动作,在按着控制柜内的硬极限释放开关状态下,接通 MOTORS ON,手动移动超程轴到正常 位置,则系统恢复正常,此时需要确认软极限设定值,软极限应在硬极限范围之内,否则软极限起不到保 护作用。 3.14 E0066 伺服单元控制电源异常 该报警涉及到两个电源,一是为伺服单元 CPU 板供电的 SR1,检查 SR1 的 P5-M0 间电压是否在 5.1V±0.1V 范围内,二是电源板的整流桥输出电压是否是 24V 以上,如不是则更换整流桥(或整流桥的输出 滤波电容 C1),另外,需要检查伺服单元的 CNPW 的接线,如果上述检查没发现问题,则更换伺服单元。 3.15 E0073 伺服单元换热器温升异常 检查一次电源电压是否在额定电压±10%范围、环境温度控制柜背面安装间距(200mm 以上)、换 热器过滤网是否堵,如果上述检查没发现问题,则更换伺服单元。 3.16 E0074 电机电源放电回路异常 检查放电电阻阻值,正常值为 5Ω,检查放电电阻线路,检查伺服单元的放电电阻连接器 CNR 连接 是否正常,如果上述检查未发现问题,则更换伺服单元。 3.17 不能手动操作 不能进行手动操作,涉及到操作模式选择是否正确,MOTORS ON 是否能够接通,轴操作信号是否 通过 UM124 发给到伺服单元。 处理方法:手动操作过程中如果有报警,根据报警信息进行处理,在操作过程中,首先要接通 MOTORS ON,如果不能接通,检查操作面板的配线和 UM124 的 CNSW 连接器是否正常;按下安全开关 (示教盒背面),电机接通(能够听到抱闸释放声音),按轴移动键,如果轴不能移动,则更换伺服单元, 如过电机不能接通,检查操作面板、示教盒的示教/再现选择开关,如未发现问题,则检查示教盒配线,更 换示教盒,仍然不能动作,则更换伺服单元。
