数码照相机 FE-4040/FE-4020/X-940 使⽤说明书 ● 感谢您购买 Olympus 数码照相机。在使⽤新照相机之前，请仔细阅读本说明书，充分了解其性能以便延长照相机的使⽤寿命。请妥善保存本说明书以供随时参考。 ● 我们建议您在拍摄重要影像之前，先试拍⼏张不重要的影像，确保您能正确⽆误地操作本照相机。 ● 为持续改良产品考虑，Olympus 保留对本说明书中所包含信息进⾏更新或修改的权利。 ● 本说明书的画⾯和照相机插图是在开发阶段中制作的，可能会与实际产品有所不同。除另有说明，关于这些插图的说明附带在 FE-4040 中。 book_d4423-38-39_cs.indb 1 book_d4423-38-39_cs.indb 1 2009/12/08 18:11:02 2009/12/08 18:11:02

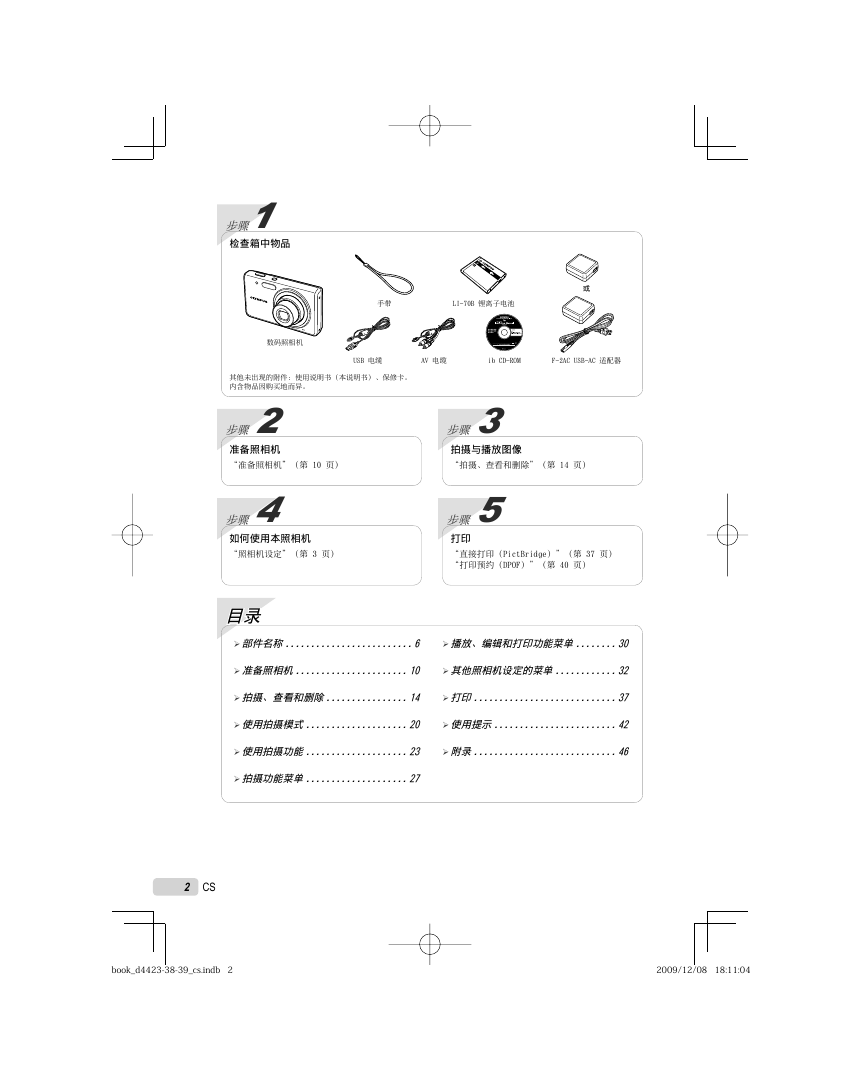

步骤1 检查箱中物品⼿带 LI-70B 锂离⼦电池或数码照相机 USB 电缆 AV 电缆 ib CD-ROM F-2AC USB-AC 适配器其他未出现的附件：使⽤说明书（本说明书）、保修卡。内含物品因购买地⽽异。步骤 2 准备照相机步骤 3 拍摄与播放图像 “准备照相机”（第 10 页） “拍摄、查看和删除”（第 14 页）步骤 4 如何使⽤本照相机 “照相机设定”（第 3 页）⽬录⽬录步骤 5 打印 “直接打印（PictBridge）”（第 37 页） “打印预约（DPOF）”（第 40 页）部件名称 .........................6 播放、编辑和打印功能菜单 ........30 准备照相机 ......................10 其他照相机设定的菜单 ............32 拍摄、查看和删除 ................14 打印 ............................37 使⽤拍摄模式 ....................20 使⽤提⽰ ........................42 使⽤拍摄功能 ....................23 附录 ............................46 拍摄功能菜单 ....................27 2 CS book_d4423-38-39_cs.indb 2 book_d4423-38-39_cs.indb 2 2009/12/08 18:11:04 2009/12/08 18:11:04

照相机设定使⽤直接钮使⽤直接钮常⽤的功能可以使⽤直接钮进⾏操作。快门钮（第 14 页）变焦钮（第 16 页） q 钮（在拍摄和播放间切换）（第 15 页） m 钮（第 4 页） E 钮（菜单指南）（第 19 页）箭头钮 F（向上）／ INFO 钮（信息显⽰改变）（第 16、19 页）⽤于图像选择和设定的所⽰符号 FGHI 表⽰您可使⽤的箭头钮。 X 2010 . 02 26 12 30: . //// 4/304/30 H（向左） I（向右） MENU OK H 钮 (第 12 页） G（向下）／ D 钮（删除）（第 18 页） NORM 14M NORM FILE 100 0004 100 0004 ’10/02/26 12:30 ’10/02/26 12:30 OK book_d4423-38-39_cs.indb 3 book_d4423-38-39_cs.indb 3 2009/12/08 18:11:06 2009/12/08 18:11:06 CS 3

使⽤菜单使⽤菜单使⽤菜单可更改拍摄模式等照相机设定。按 m 钮将显⽰功能菜单。功能菜单可⽤于设定拍摄模式等常⽤的拍摄和播放功能。拍摄选择的选项播放 PP PP 0.00.0 WB WB AUTO AUTO ISO ISO AUTO AUTO 14M 44 选择拍摄模式使⽤ HI 选择⼀种拍摄模式并按 H 钮。选择功能菜单使⽤ FG 选择⼀个菜单并使⽤ HI 选择⼀个菜单选项。按 H 钮即可设定功能菜单。拍摄模式功能菜单 o [设定] 菜单使⽤ FG 选择⼀个菜单并按 H 钮。在 [设定] 菜单中，可设定多种照相机功能，包括功能菜单中未显⽰的拍摄和播放功能，以及⽇期、时间和画⾯显⽰等其它设定。 4 使⽤ FG 选择所需⼦菜单 2，然后按 H 钮。 ● ⼀旦设定完成，显⽰返回前⼀个画⾯。可能有更多操作。“菜单设定” （第 27 ⾄ 36 页） 1 2 3 MENU OK 5 按 m 钮完成设定。有些功能⽆法在某些拍摄模式下使⽤。这种情况下，设定后将显⽰如下信息。 AF R 1 2 3 /iESP MENU OK 1 选择 [设定]，然后按 H 钮。 ● 显⽰ [设定] 菜单。 AF R 3 1 2 /iESP MENU OK 2 按 H 突出显⽰页⾯标签。使⽤ FG 选择所需页⾯标签并按 I。页⾯标签⼦菜单 1 1 2 3 1 2 3 MENU OK MENU OK 3 使⽤ FG 选择所需⼦菜单 1，然后按 H 钮。⼦菜单 2 OFF OFFOFF 1 2 3 1 2 3 MENU OK MENU OK 4 CS book_d4423-38-39_cs.indb 4 book_d4423-38-39_cs.indb 4 2009/12/08 18:11:09 2009/12/08 18:11:09

菜单索引拍摄功能菜单 PP PP 44 1 拍摄模式 P（P模式） .........第 14 页 M（iAUTO） ......第 20 页 N（数码防抖模式）*1 ..................第 20 页 s（场景模式） ...第 20 页 P（魔术滤镜） ...第 21 页 ~（全景）..........第 22 页 A（动画） .........第 15 页 2 闪光灯 ..............第 23 页 3 近拍 ................第 23 页 1 2 3 4 5 6 7 8 0.00.0 WB WB AUTO AUTO ISO ISO AUTO AUTO 14M 9 AF R 1 2 3 /iESP 1 2 3 R VGA 30fps MENU OK MENU OK 4 ⾃拍定时器 ..........第 24 页 5 曝光补正 ............第 24 页 6 ⽩平衡 ..............第 25 页 7 ISO .................第 25 页 8 图像尺⼨（静⽌图像） ..................第 26 页 9 o（设定） z（拍摄）／A（动画）图像尺⼨（动画） ....第 27 页压缩模式（静⽌图像） ..................第 27 页流畅度（动画） ......第 27 页 AF模式 ..............第 28 页精细变焦 ............第 28 页影像防抖（静⽌图像）*2／影⽚防抖模式（动画） ..................第 28 页 R（静⽌图像） ......第 29 页 R（动画） ..........第 29 页图标说明 ............第 29 页 *1 仅适⽤于 FE-4020/X-940。 *2 仅适⽤于 FE-4040。播放、编辑和打印功能菜单 1 2 3 4 5 0 y R 1 2 3 1 幻灯⽚放映 ..........第 30 页 2 完美修复 ............第 30 页 3 编辑 ................第 30 页 4 删除 ................第 30 页其他照相机设定的菜单 W USB q MENU 1 2 3 1 2 3 OK MENU OK 5 o（设定） q（播放）打印预约 ............第 31 页 0（保护） ........第 31 页 y（旋转）..........第 31 页 R（添加声⾳到静⽌图像） ..................第 31 页 1 r（设定 1） 2 s（设定 2）格式化 ..............第 32 页备份 ................第 32 页 W（语⾔） ........第 32 页重设 ................第 32 页 USB 连接 ............第 33 页 q 开机 ............第 33 页存储设置 ............第 33 页 PW ON设定 ...........第 33 页声⾳设定 ............第 34 页像素映射 ............第 34 页 s（液晶显⽰屏） ..第 34 页 X（⽇期／时间） ..第 34 页世界时间 ............第 35 页 VIDEO输出 ...........第 35 页 3 t（设定 3）省电模式 ............第 36 页 CS 5 book_d4423-38-39_cs.indb 5 book_d4423-38-39_cs.indb 5 2009/12/08 18:11:16 2009/12/08 18:11:16

部件名称照相机单元 1 2 3 4 FE-4020/X-940 1 2 3 4 5 6 7 8 9 10 8 9 10 1 接⼝盖 ....... 第 11、12、35、37 页 2 多功能接⼝ ... 第 11、12、35、37 页 3 ⼿带安装环 ................ 第 7 页 4 电池／插卡舱盖 ........... 第 10 页 5 ⾃拍定时器灯 ............. 第 24 页 6 闪光灯 ................... 第 23 页 7 镜头 ................. 第 46、55 页 8 麦克风 ............... 第 29、31 页 9 扬声器 10 三脚架固定螺孔 6 CS book_d4423-38-39_cs.indb 6 book_d4423-38-39_cs.indb 6 2009/12/08 18:11:22 2009/12/08 18:11:22

1 2 3 4 5 6 7 8 9 10 1 快门钮 ................... 第 14 页 2 n 钮 ........... 第 12、14 页 3 q 钮（在拍摄和播放间切换） ....................... 第 15 页 4 液晶显⽰屏 ........... 第 14、42 页 5 m 钮 ................. 第 4 页 6 变焦钮 ................... 第 16 页 7 指⽰灯 ............... 第 11、12 页 8 H 钮（OK） .......... 第 3、12 页 9 箭头钮 .................... 第 3 页 INFO 钮（信息显⽰改变） ................. 第 16、19 页 D 钮（删除） ......... 第 18 页 10 E 钮（菜单指南） ........ 第 19 页安装照相机⼿带拉紧⼿带，使它不会松动。 CS 7 book_d4423-38-39_cs.indb 7 book_d4423-38-39_cs.indb 7 2009/12/08 18:11:23 2009/12/08 18:11:23

液晶显⽰屏拍摄模式显⽰ 1 18 17 16 44 NORM 14 ONON 13 15 12 1/100 F2.6F2.6 1/100 19 20 静⽌图像 2 PP PP 0.00.0 WB WB AUTO AUTO ISO ISO AUTO AUTO 14M 3 4 5 6 7 8 9 10 1 17 16 0:340:34 15 VGA ONON 139 11 12 动画 2 0.00.0 WB WB AUTO AUTO 4 5 6 7 10 1 电池检查 ................. 第 11 页 2 拍摄模式 ............. 第 14、20 页 3 闪光灯 ................... 第 23 页闪光灯待机／闪光灯充电 ... 第 42 页 4 近拍 ..................... 第 23 页 5 ⾃拍定时器 ............... 第 24 页 6 曝光补正 ................. 第 24 页 7 ⽩平衡 ................... 第 25 页 8 ISO ...................... 第 25 页 9 图像尺⼨ ............. 第 26、27 页 10 [设定] 菜单 ............ 第 4、5 页 11 带声⾳记录（动画） ....... 第 29 页 *1 仅适⽤于 FE-4040。 12 世界时间 ................. 第 35 页 13 影像防抖（静⽌图像）*1／数码影像防抖（动画） ..... 第 28 页 14 压缩（静⽌图像） ......... 第 27 页 15 可存储的图像数（静⽌图像） ....................... 第 14 页可拍摄记录时间（动画） ... 第 15 页 16 当前存储器 ............... 第 48 页 17 AF 对焦框 ................ 第 14 页 18 照相机抖动警告 ................. - 19 光圈值 ................... 第 14 页 20 快门速度 ................. 第 14 页 8 CS book_d4423-38-39_cs.indb 8 book_d4423-38-39_cs.indb 8 2009/12/08 18:11:24 2009/12/08 18:11:24
