    科技成就非凡 www.themegallery.com

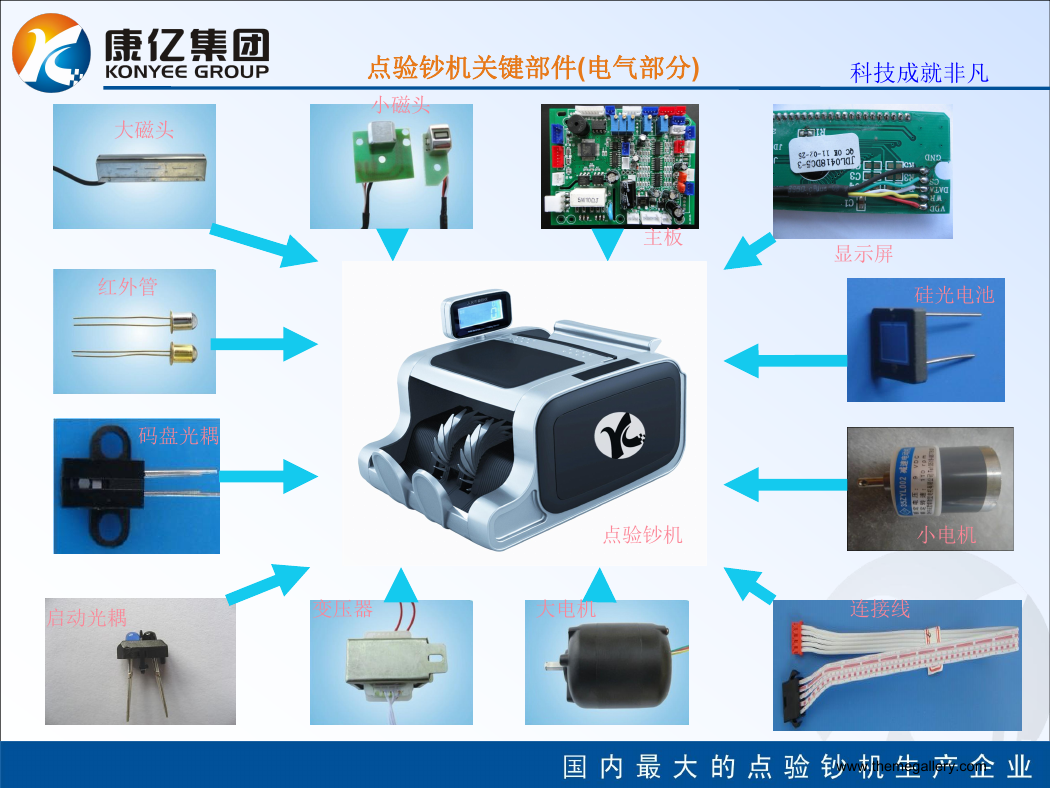

    点验钞机关键部件(电气部分) 小磁头 科技成就非凡 主板 显示屏 硅光电池 大磁头 红外管 码盘光耦 启动光耦 变压器 大电机 连接线 点验钞机 小电机 www.themegallery.com

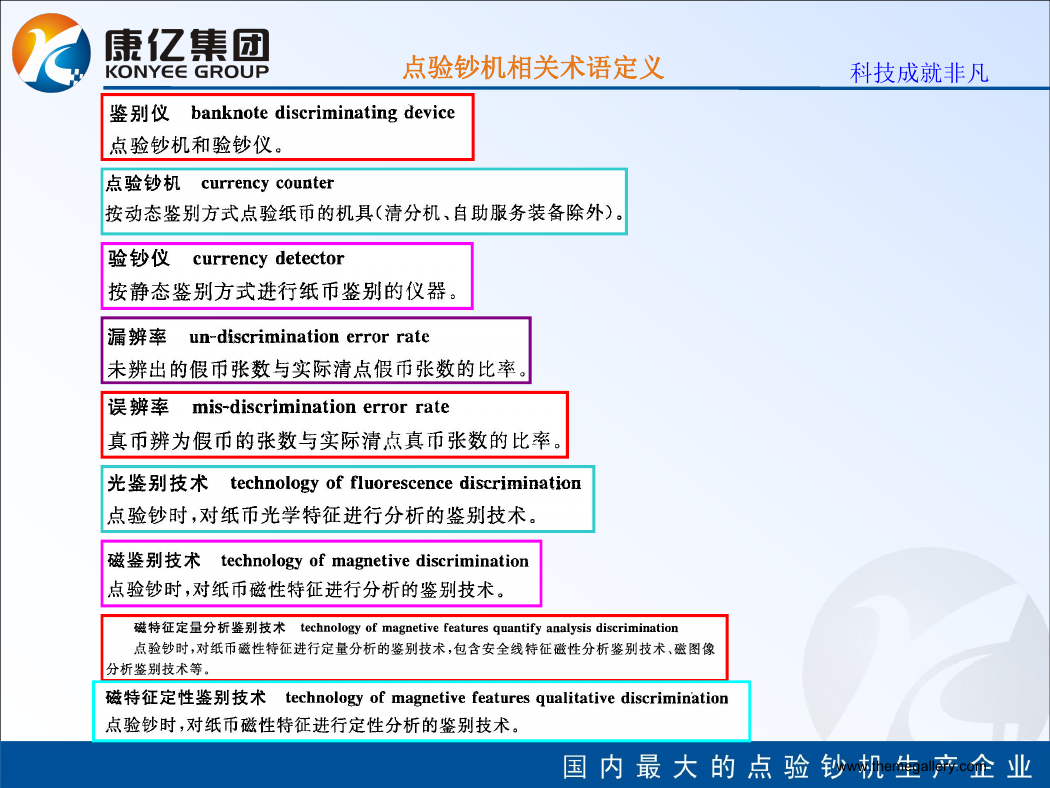

    点验钞机相关术语定义 科技成就非凡 www.themegallery.com
    点验钞机型号命名方法 科技成就非凡 www.themegallery.com
    水印头像 阴阳互补图案 水印面额文字 雕刻头像 隐形面额文字 100元纸币机读信息分布介绍 科技成就非凡 尺寸：155*77mm 盲文 边 磁 头 拾 取 的 冠 字 号 码 油 墨 边 红 外 管 拾 取 的 光 变 油 墨 大 磁 头 拾 取 的 安 全 线 金 属 条 信 号 中 小 磁 头 拾 取 的 天 安 门 图 案 油 墨 计 数 管 、 码 盘 光 耦 测 量 纸 币 宽 度 无 色 荧 光 信 号 B 机 www.themegallery.com
    自检故障代码(E01/2/CE1/2)含义与排除方法 科技成就非凡 左计数对管 (靠主板一边) 故障 右计数对管 (靠电机一边) 故障 第三步： 按住“累加”键开机，用万 用表测量发射管电压是否 正常(1.10~1.20V)，如果 电压正常，测量接收管电 压。如电压为0V或5V， 更换发射管。 第一步： 检查对管头上是 否有杂质或灰尘， 用毛刷清除。 第二步： 打开机器边盖， 检查对管引线是 否脱落。 3 1 2 www.themegallery.com

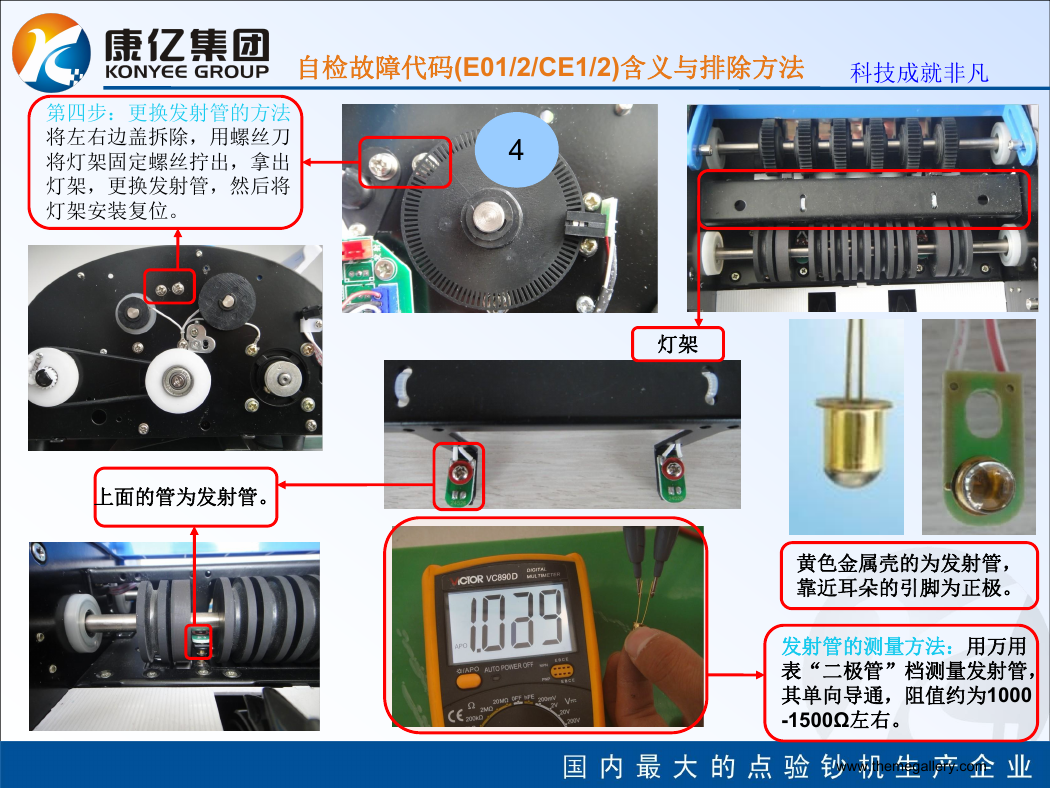

    自检故障代码(E01/2/CE1/2)含义与排除方法 科技成就非凡 第四步：更换发射管的方法 将左右边盖拆除，用螺丝刀 将灯架固定螺丝拧出，拿出 灯架，更换发射管，然后将 灯架安装复位。 4 灯架 上面的管为发射管。 黄色金属壳的为发射管， 靠近耳朵的引脚为正极。 发射管的测量方法：用万用 表“二极管”档测量发射管， 其单向导通，阻值约为1000 -1500Ω左右。 www.themegallery.com
    自检故障代码(E01/2/CE1/2)含义与排除方法 科技成就非凡 第五步： 按住“累加”键开机，用万 用表测量接收管电压是否 正常(4.70~4.95V)，如果 电压为0V，,更好接收管。 5 更换接收管得方法： 打开机器中地板，用螺丝刀将 接收管固定螺丝拧出(下有螺母)， 拿出接收管线路更换接收管，然 后将磁头板安装复位。 接收管测量：用万用表 “2M” 电阻档测量接收管，其正向阻值 约50K-350K左右，并随光线的强 弱变化而变化，反向阻值为穷大。 白色金属壳的为接收管， 靠近耳朵的引脚为负极。 下面的管接收管。 www.themegallery.com
