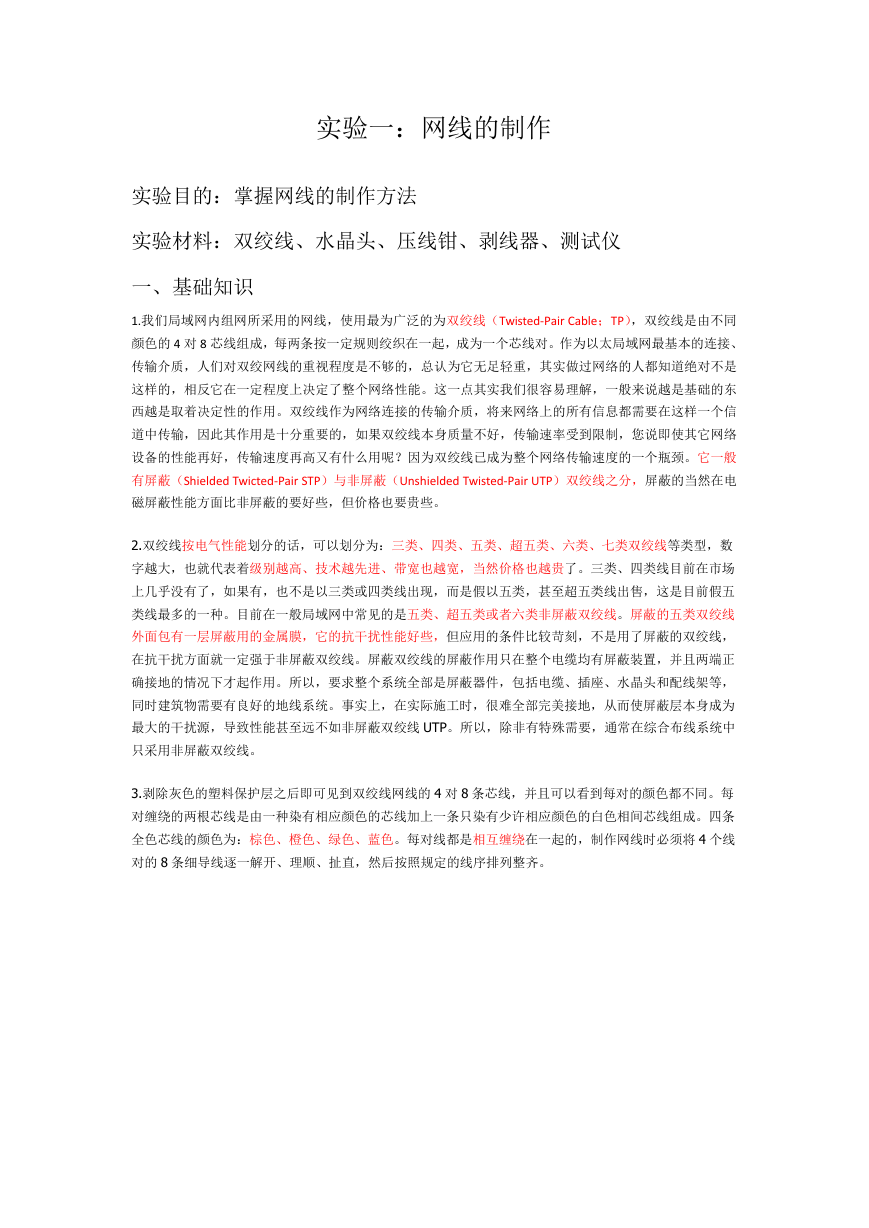

    实验一：网线的制作 实验目的：掌握网线的制作方法 实验材料：双绞线、水晶头、压线钳、剥线器、测试仪 一、基础知识 1.我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同 颜色的 4 对 8 芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。作为以太局域网最基本的连接、 传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是 这样的，相反它在一定程度上决定了整个网络性能。这一点其实我们很容易理解，一般来说越是基础的东 西越是取着决定性的作用。双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信 道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络 设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。它一般 有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电 磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。 2.双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数 字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。三类、四类线目前在市场 上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五 类线最多的一种。目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。屏蔽的五类双绞线 外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线， 在抗干扰方面就一定强于非屏蔽双绞线。屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正 确接地的情况下才起作用。所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等， 同时建筑物需要有良好的地线系统。事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为 最大的干扰源，导致性能甚至远不如非屏蔽双绞线 UTP。所以，除非有特殊需要，通常在综合布线系统中 只采用非屏蔽双绞线。 3.剥除灰色的塑料保护层之后即可见到双绞线网线的 4 对 8 条芯线，并且可以看到每对的颜色都不同。每 对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条 全色芯线的颜色为：棕色、橙色、绿色、蓝色。每对线都是相互缠绕在一起的，制作网线时必须将 4 个线 对的 8 条细导线逐一解开、理顺、扯直，然后按照规定的线序排列整齐。

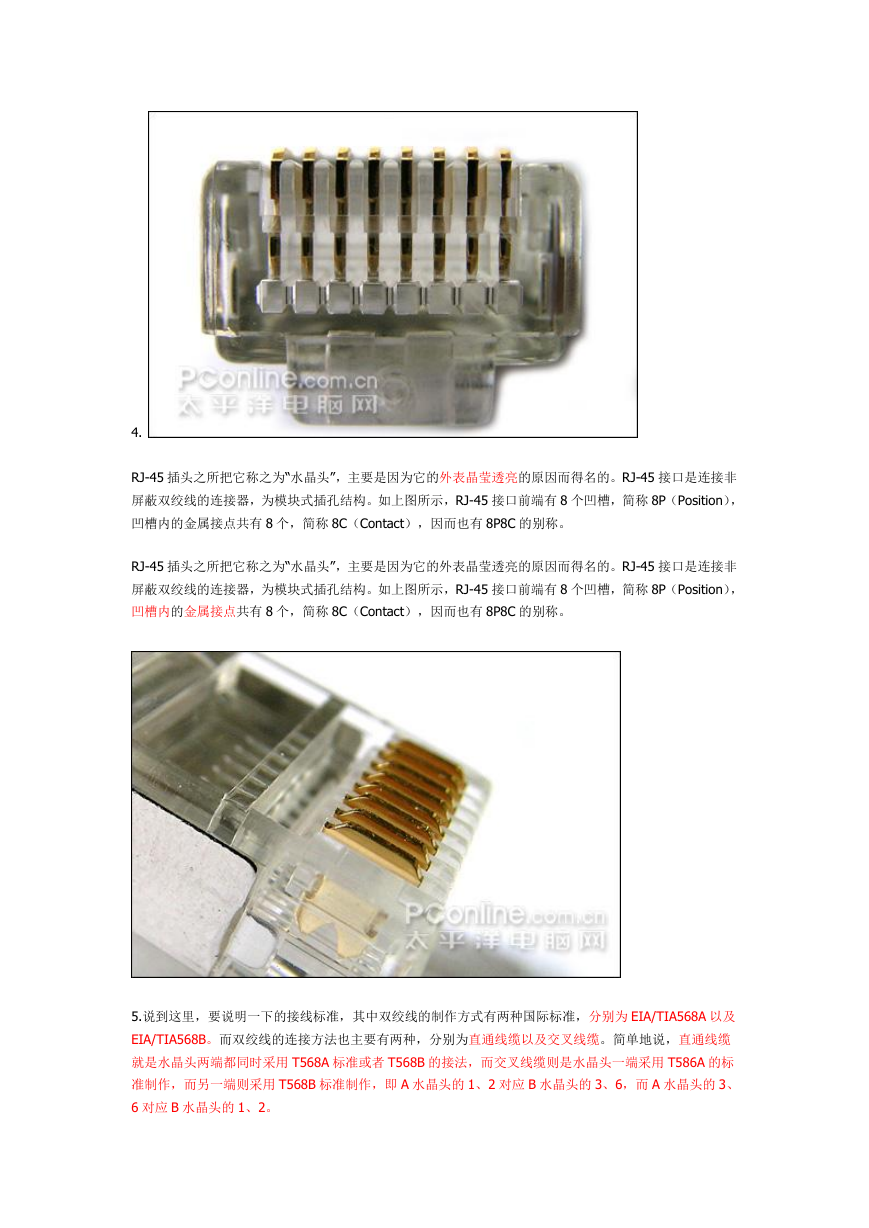

    4. RJ-45 插头之所把它称之为“水晶头”，主要是因为它的外表晶莹透亮的原因而得名的。RJ-45 接口是连接非 屏蔽双绞线的连接器，为模块式插孔结构。如上图所示，RJ-45 接口前端有 8 个凹槽，简称 8P（Position）， 凹槽内的金属接点共有 8 个，简称 8C（Contact），因而也有 8P8C 的别称。 RJ-45 插头之所把它称之为“水晶头”，主要是因为它的外表晶莹透亮的原因而得名的。RJ-45 接口是连接非 屏蔽双绞线的连接器，为模块式插孔结构。如上图所示，RJ-45 接口前端有 8 个凹槽，简称 8P（Position）， 凹槽内的金属接点共有 8 个，简称 8C（Contact），因而也有 8P8C 的别称。 5.说到这里，要说明一下的接线标准，其中双绞线的制作方式有两种国际标准，分别为 EIA/TIA568A 以及 EIA/TIA568B。而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。简单地说，直通线缆 就是水晶头两端都同时采用 T568A 标准或者 T568B 的接法，而交叉线缆则是水晶头一端采用 T586A 的标 准制作，而另一端则采用 T568B 标准制作，即 A 水晶头的 1、2 对应 B 水晶头的 3、6，而 A 水晶头的 3、 6 对应 B 水晶头的 1、2。
    T568A 标准描述的线序从左到右依次为： T568B 标准描述的线序从左到右依次为： 而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，笔者为大家简单列举一下。
    补充一点，同种设备相连用交叉线，不同设备相连用直通线！！ 二、实验步骤 第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。注意：剥线 的时候一定要注意轻，否则容易切断里面的双绞线。 第二步：我们需要把双绞线的灰色保护层剥掉。 第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规 则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。
    把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因 此我们应该把线缆尽量扯直并尽量保持线缆平扁。
    第四步 ：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪 线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度 不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话，可以在这里将过长 的细线剪短，保留的去掉外层保护层的部分约为 15mm 左右，这个长度正好能将各细导线 插入到各自的线槽。如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于 水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。 裁剪之后，大家应该尽量把线缆按紧，并且应该避免大幅度的移动或者弯曲网线，否则也可 能会导致几组已经排列且裁剪好的线缆出现不平整的情况。

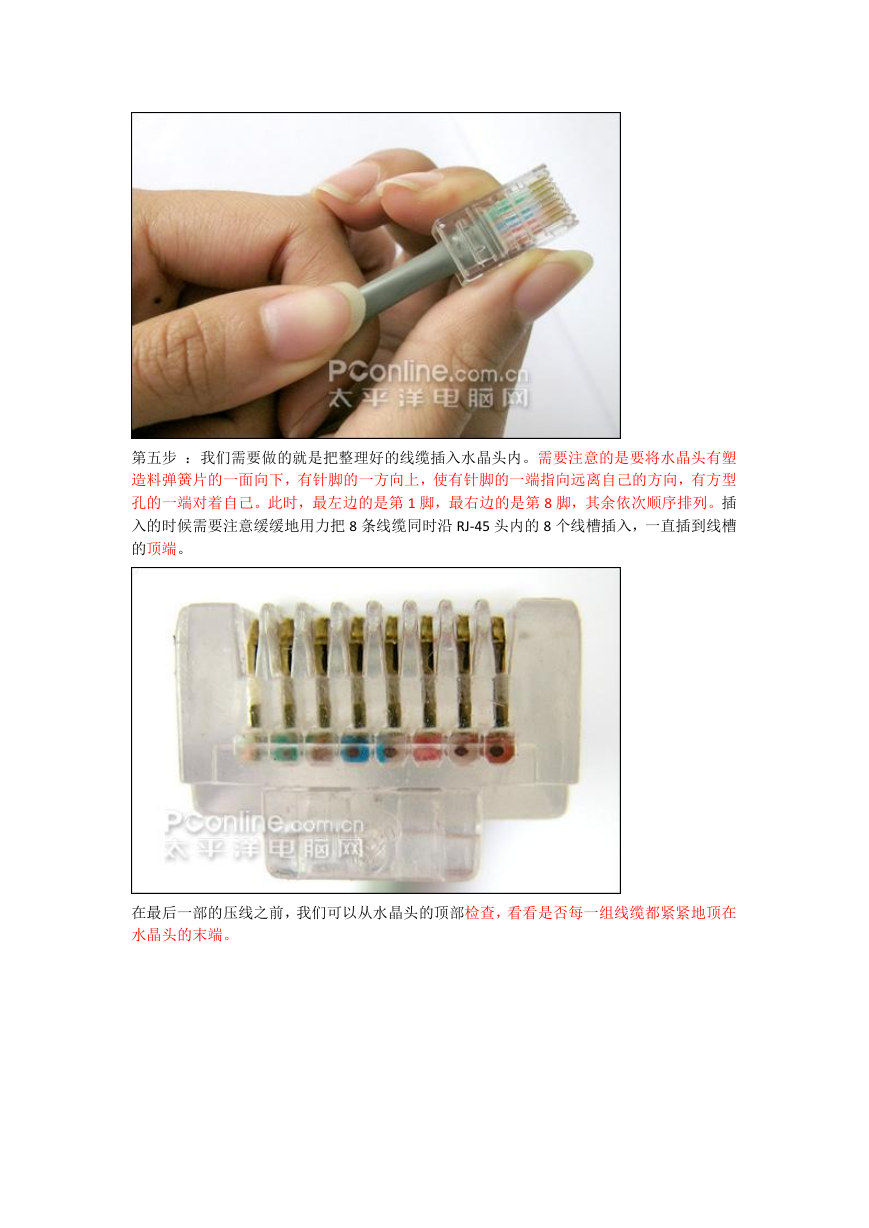

    第五步 ：我们需要做的就是把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑 造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型 孔的一端对着自己。此时，最左边的是第 1 脚，最右边的是第 8 脚，其余依次顺序排列。插 入的时候需要注意缓缓地用力把 8 条线缆同时沿 RJ-45 头内的 8 个线槽插入，一直插到线槽 的顶端。 在最后一部的压线之前，我们可以从水晶头的顶部检查，看看是否每一组线缆都紧紧地顶在 水晶头的末端。

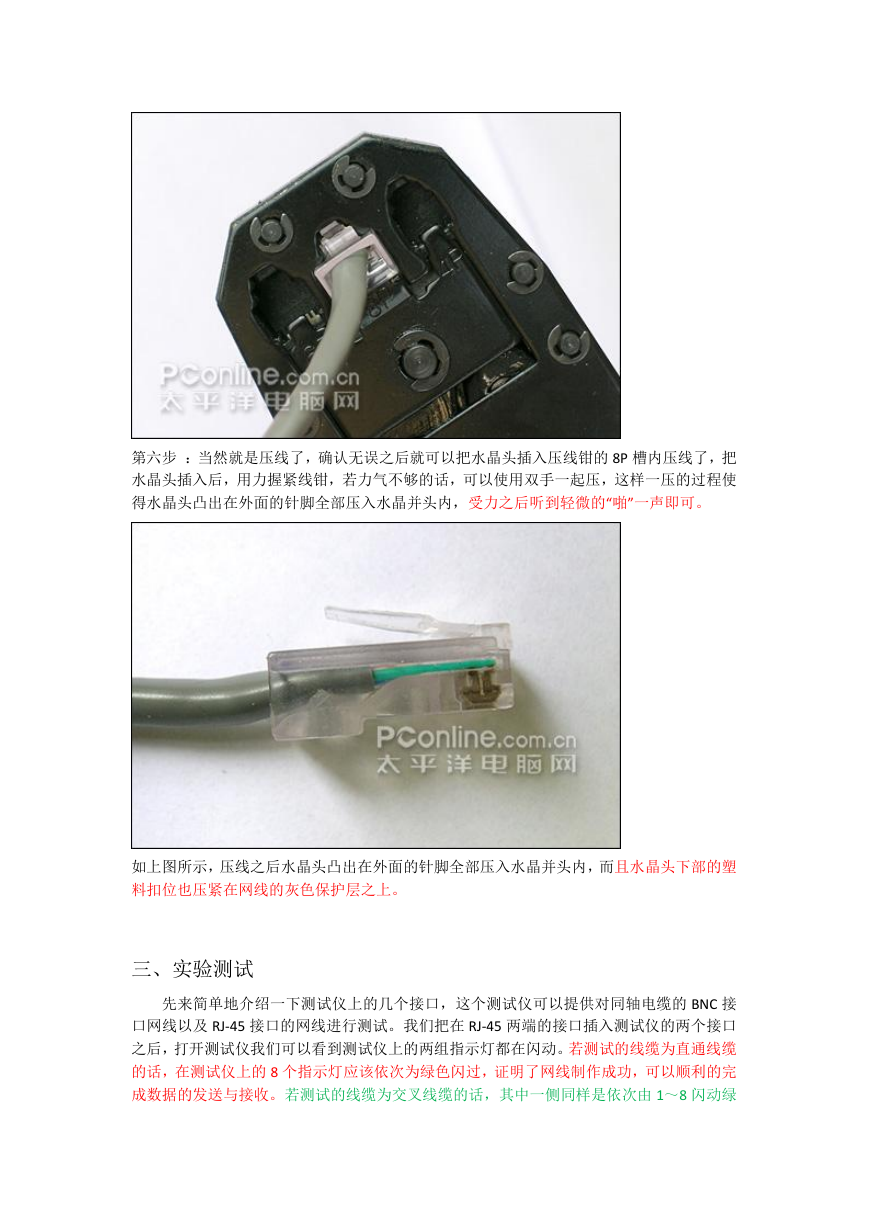

    第六步 ：当然就是压线了，确认无误之后就可以把水晶头插入压线钳的 8P 槽内压线了，把 水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样一压的过程使 得水晶头凸出在外面的针脚全部压入水晶并头内，受力之后听到轻微的“啪”一声即可。 如上图所示，压线之后水晶头凸出在外面的针脚全部压入水晶并头内，而且水晶头下部的塑 料扣位也压紧在网线的灰色保护层之上。 三、实验测试 先来简单地介绍一下测试仪上的几个接口，这个测试仪可以提供对同轴电缆的 BNC 接 口网线以及 RJ-45 接口的网线进行测试。我们把在 RJ-45 两端的接口插入测试仪的两个接口 之后，打开测试仪我们可以看到测试仪上的两组指示灯都在闪动。若测试的线缆为直通线缆 的话，在测试仪上的 8 个指示灯应该依次为绿色闪过，证明了网线制作成功，可以顺利的完 成数据的发送与接收。若测试的线缆为交叉线缆的话，其中一侧同样是依次由 1～8 闪动绿
