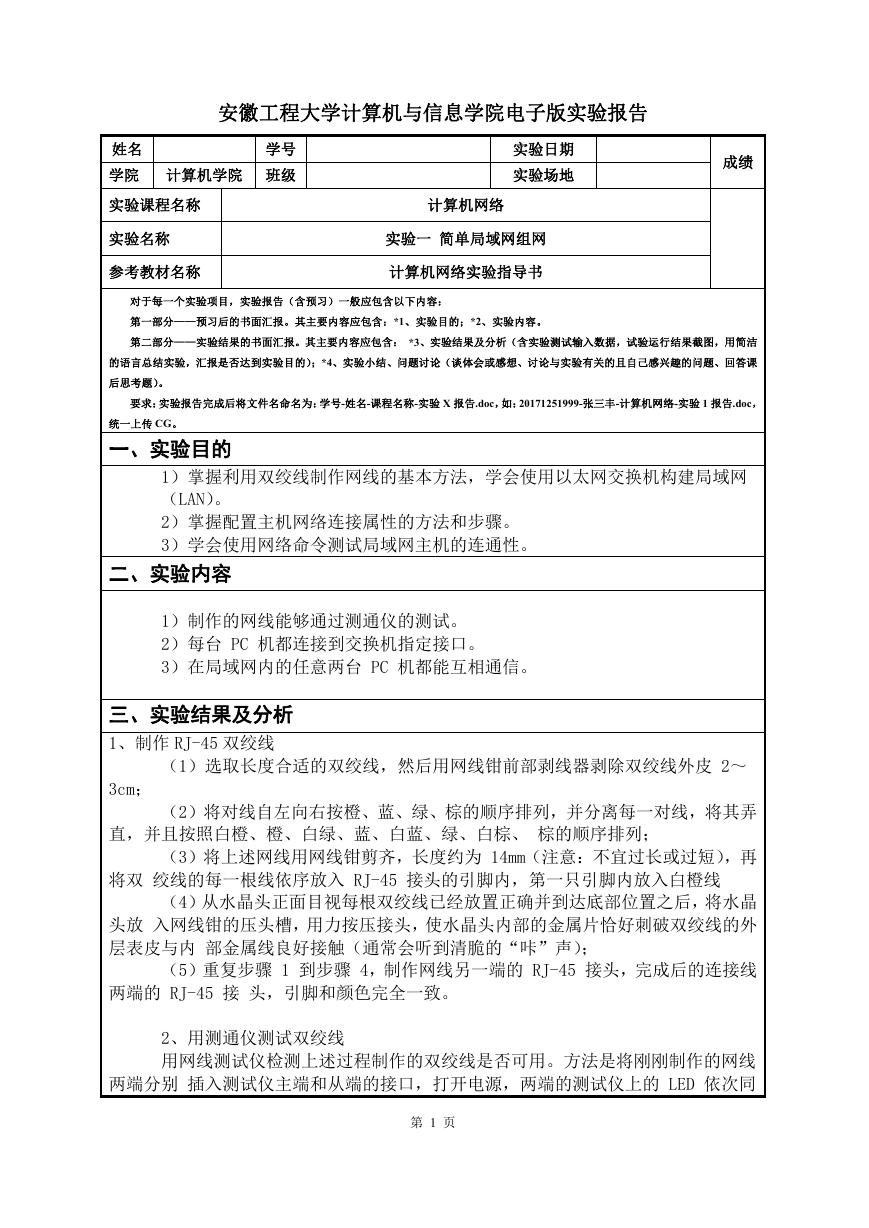

安徽工程大学计算机与信息学院电子版实验报告 姓名 学号 学院 计算机学院 班级 实验日期 实验场地 成绩 实验课程名称 实验名称 参考教材名称 计算机网络 实验一 简单局域网组网 计算机网络实验指导书 对于每一个实验项目，实验报告（含预习）一般应包含以下内容： 第一部分——预习后的书面汇报。其主要内容应包含：*1、实验目的；*2、实验内容。 第二部分——实验结果的书面汇报。其主要内容应包含： *3、实验结果及分析（含实验测试输入数据，试验运行结果截图，用简洁 的语言总结实验，汇报是否达到实验目的）；*4、实验小结、问题讨论（谈体会或感想、讨论与实验有关的且自己感兴趣的问题、回答课 后思考题）。 要求：实验报告完成后将文件名命名为：学号-姓名-课程名称-实验 X 报告.doc，如：20171251999-张三丰-计算机网络-实验 1 报告.doc， 统一上传 CG。 一、实验目的 1）掌握利用双绞线制作网线的基本方法，学会使用以太网交换机构建局域网 （LAN）。 2）掌握配置主机网络连接属性的方法和步骤。 3）学会使用网络命令测试局域网主机的连通性。 二、实验内容 1）制作的网线能够通过测通仪的测试。 2）每台 PC 机都连接到交换机指定接口。 3）在局域网内的任意两台 PC 机都能互相通信。 三、实验结果及分析 1、制作 RJ-45 双绞线 （1）选取长度合适的双绞线，然后用网线钳前部剥线器剥除双绞线外皮 2～ 3cm； （2）将对线自左向右按橙、蓝、绿、棕的顺序排列，并分离每一对线，将其弄 直，并且按照白橙、橙、白绿、蓝、白蓝、绿、白棕、 棕的顺序排列； （3）将上述网线用网线钳剪齐，长度约为 14mm（注意：不宜过长或过短），再 将双 绞线的每一根线依序放入 RJ-45 接头的引脚内，第一只引脚内放入白橙线 （4）从水晶头正面目视每根双绞线已经放置正确并到达底部位置之后，将水晶 头放 入网线钳的压头槽，用力按压接头，使水晶头内部的金属片恰好刺破双绞线的外 层表皮与内 部金属线良好接触（通常会听到清脆的“咔”声）； （5）重复步骤 1 到步骤 4，制作网线另一端的 RJ-45 接头，完成后的连接线 两端的 RJ-45 接 头，引脚和颜色完全一致。 2、用测通仪测试双绞线 用网线测试仪检测上述过程制作的双绞线是否可用。方法是将刚刚制作的网线 两端分别 插入测试仪主端和从端的接口，打开电源，两端的测试仪上的 LED 依次同 第 1 页 

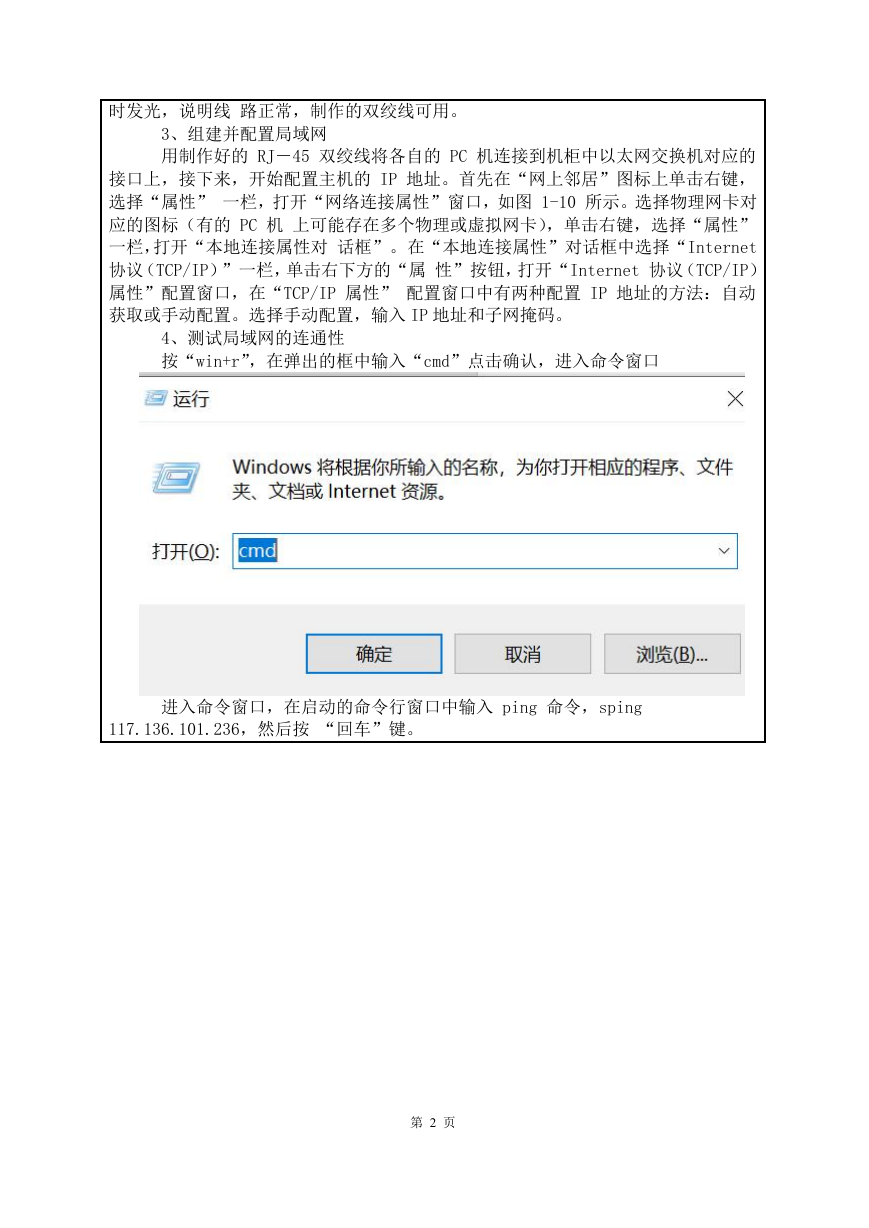

时发光，说明线 路正常，制作的双绞线可用。 3、组建并配置局域网 用制作好的 RJ－45 双绞线将各自的 PC 机连接到机柜中以太网交换机对应的 接口上，接下来，开始配置主机的 IP 地址。首先在“网上邻居”图标上单击右键， 选择“属性” 一栏，打开“网络连接属性”窗口，如图 1-10 所示。选择物理网卡对 应的图标（有的 PC 机 上可能存在多个物理或虚拟网卡），单击右键，选择“属性” 一栏，打开“本地连接属性对 话框”。在“本地连接属性”对话框中选择“Internet 协议（TCP/IP）”一栏，单击右下方的“属 性”按钮，打开“Internet 协议（TCP/IP） 属性”配置窗口，在“TCP/IP 属性” 配置窗口中有两种配置 IP 地址的方法：自动 获取或手动配置。选择手动配置，输入 IP 地址和子网掩码。 4、测试局域网的连通性 按“win+r”，在弹出的框中输入“cmd”点击确认，进入命令窗口 进入命令窗口，在启动的命令行窗口中输入 ping 命令，sping 117.136.101.236，然后按 “回车”键。 第 2 页 

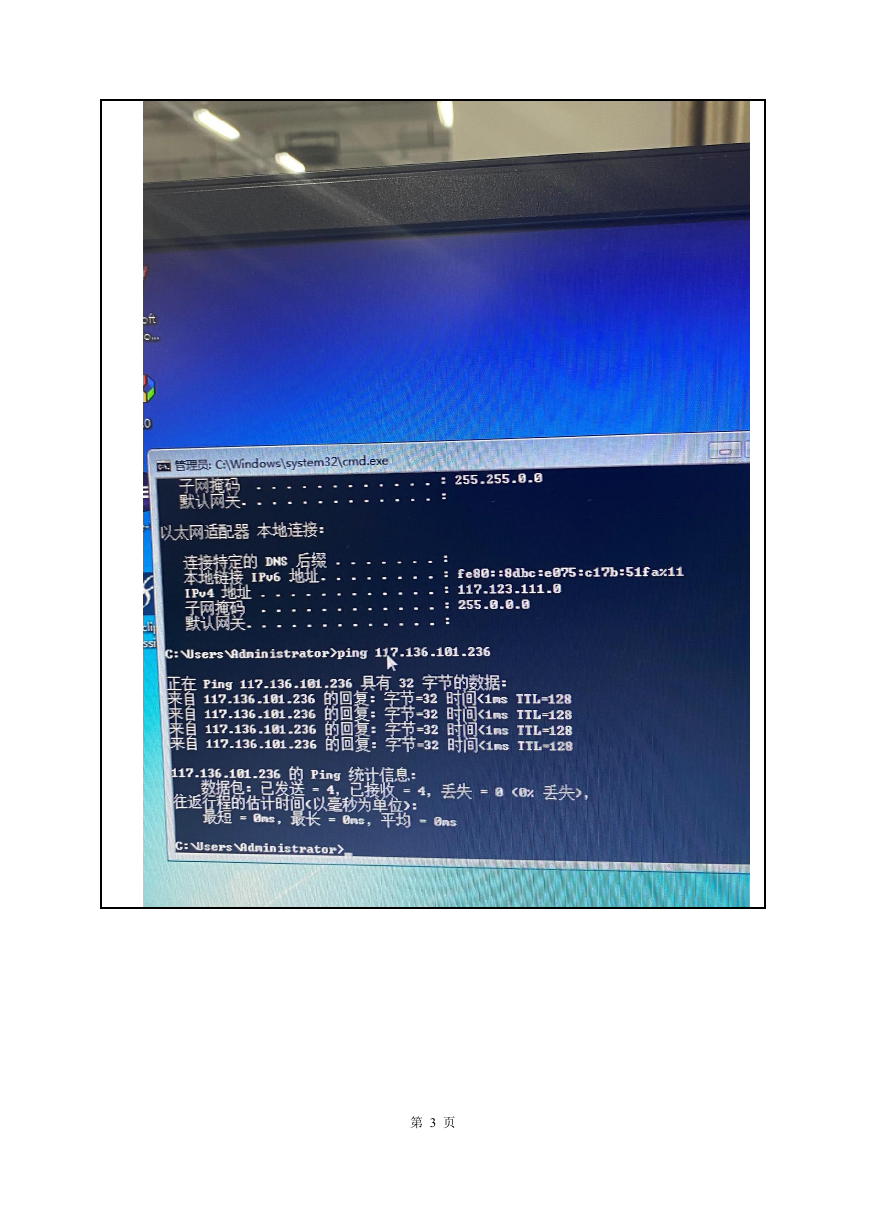

第 3 页 

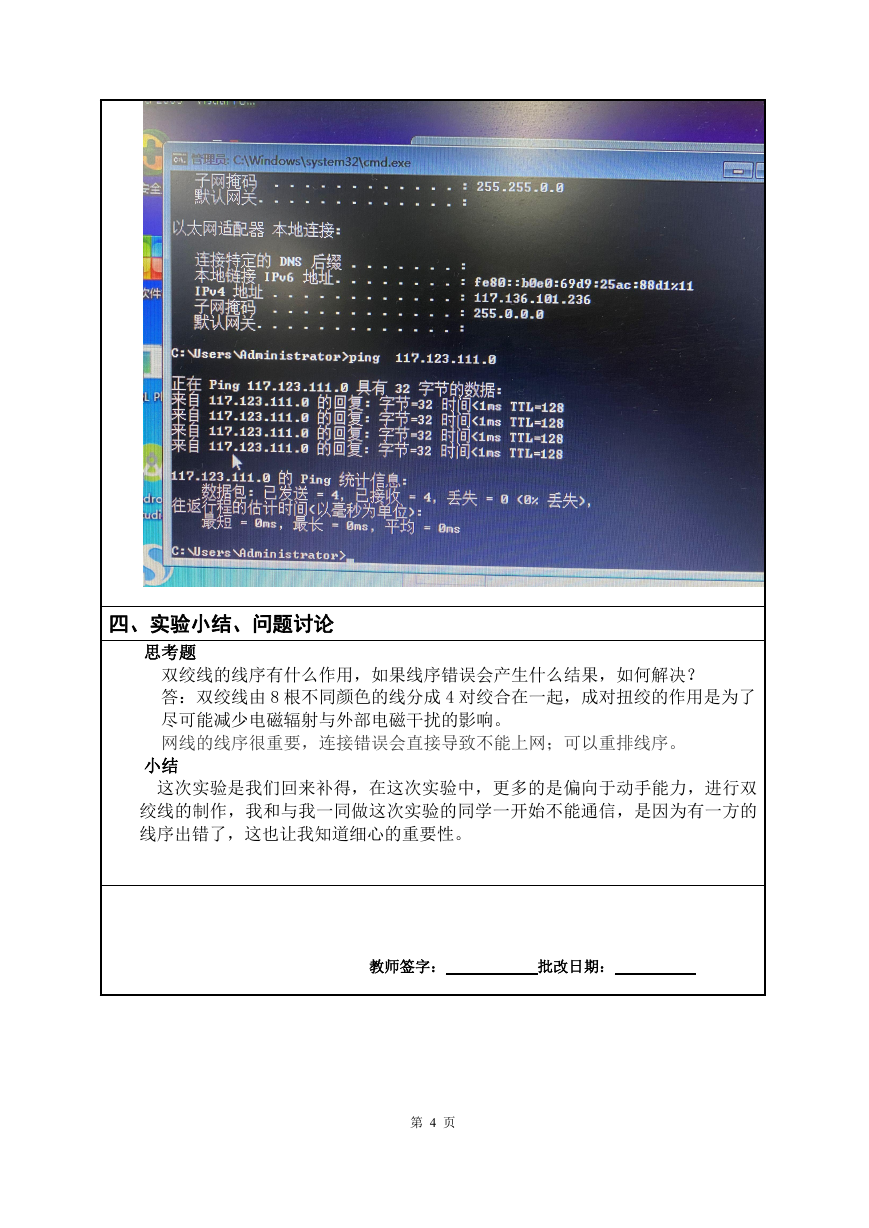

四、实验小结、问题讨论 思考题 双绞线的线序有什么作用，如果线序错误会产生什么结果，如何解决？ 答：双绞线由 8 根不同颜色的线分成 4 对绞合在一起，成对扭绞的作用是为了 尽可能减少电磁辐射与外部电磁干扰的影响。 网线的线序很重要，连接错误会直接导致不能上网；可以重排线序。 小结 这次实验是我们回来补得，在这次实验中，更多的是偏向于动手能力，进行双 绞线的制作，我和与我一同做这次实验的同学一开始不能通信，是因为有一方的 线序出错了，这也让我知道细心的重要性。 教师签字： 批改日期： 第 4 页
