PLS UDE UAD 入门级使用说明.pptx

发布时间：2022-06-16 发布人：admin 分类：说明书资料大小：3.07M 资料格式：pptx 举报版权申诉


第1页 / 共32页


第2页 / 共32页


第3页 / 共32页


第4页 / 共32页


第5页 / 共32页


第6页 / 共32页


第7页 / 共32页


第8页 / 共32页

文本预览

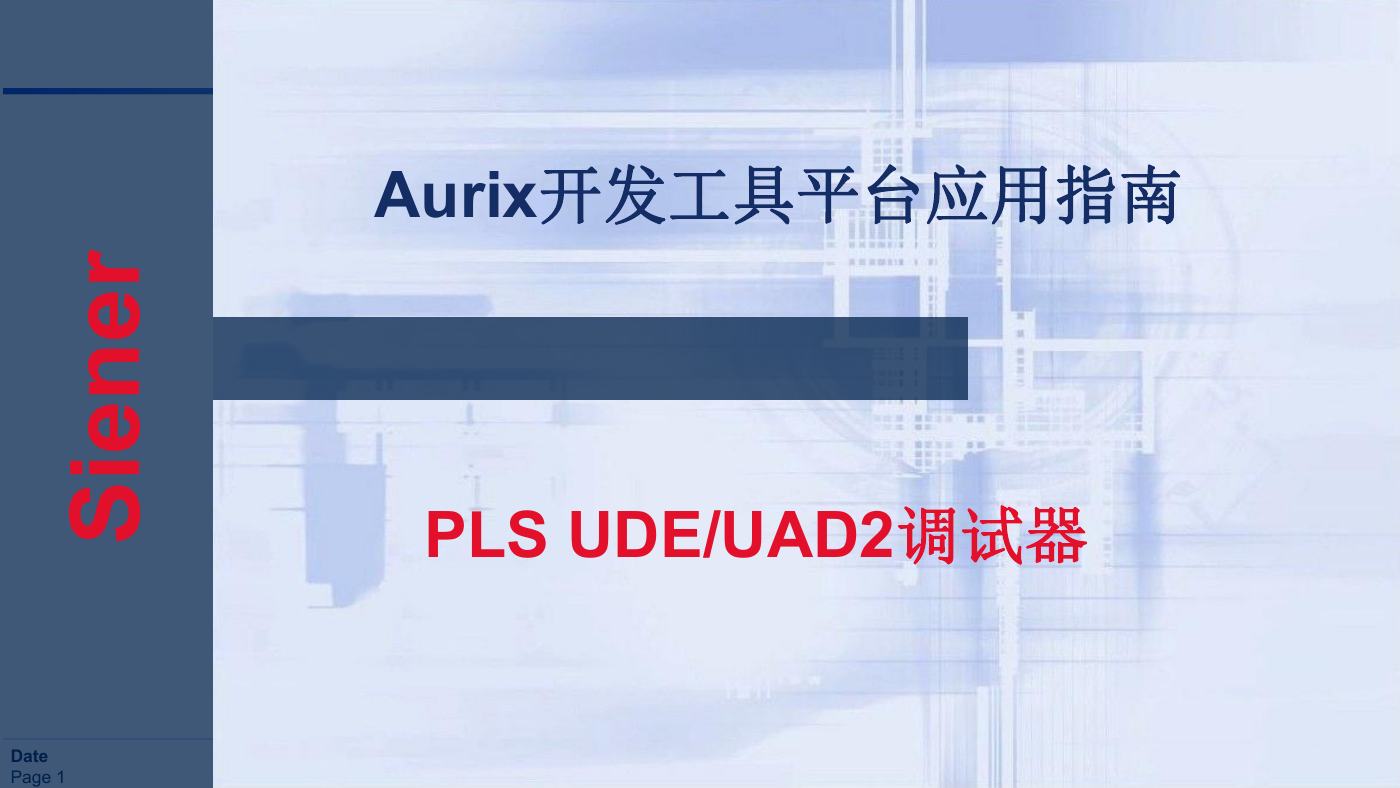

Siener Aurix开发工具平台应用指南 r e n e S i PLS UDE/UAD2调试器 Date Page 1 Beijing Siener Electronics Tech. Development Ltd. Http://www.siener.cn

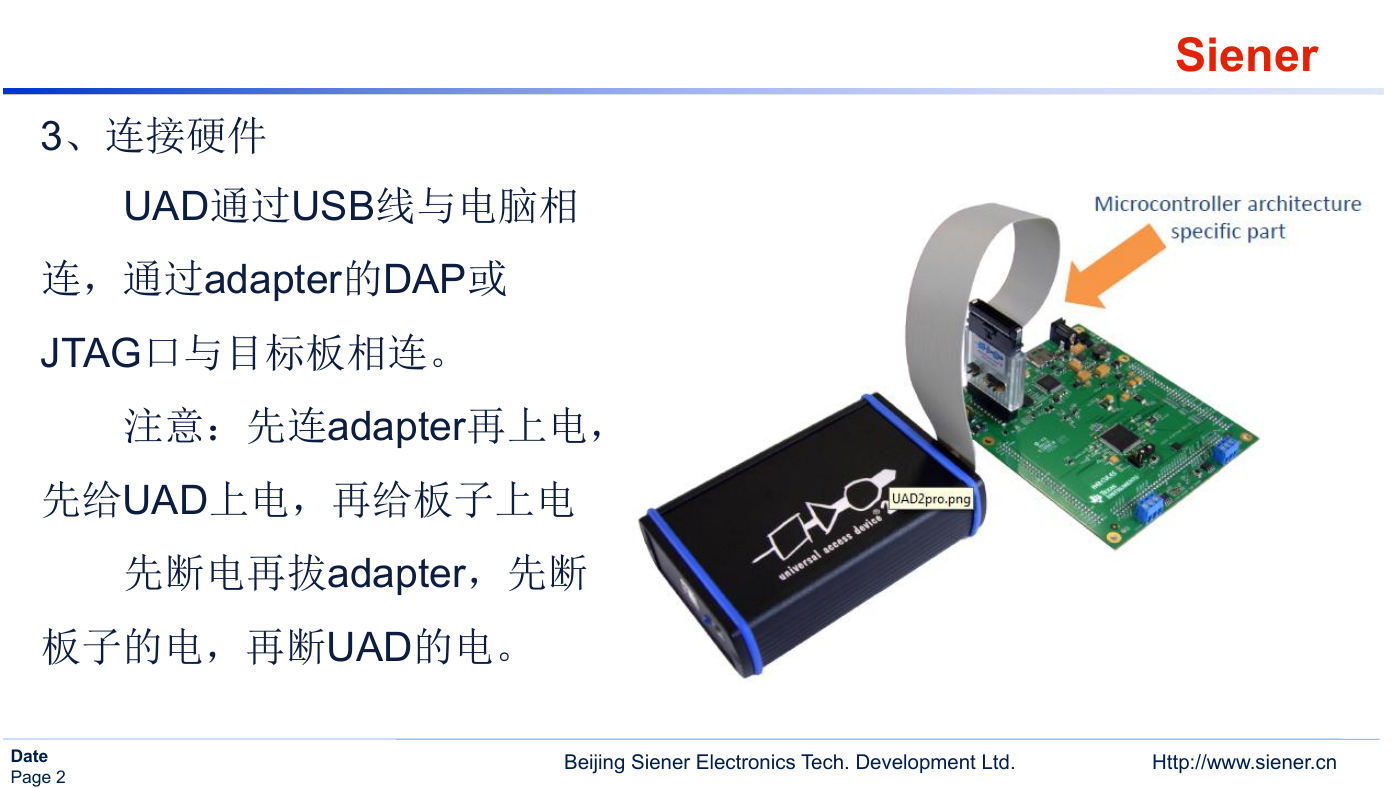

Siener 3、连接硬件 UAD通过USB线与电脑相连，通过adapter的DAP或 JTAG口与目标板相连。注意：先连adapter再上电，先给UAD上电，再给板子上电先断电再拔adapter，先断板子的电，再断UAD的电。 Date Page 2 Beijing Siener Electronics Tech. Development Ltd. Http://www.siener.cn

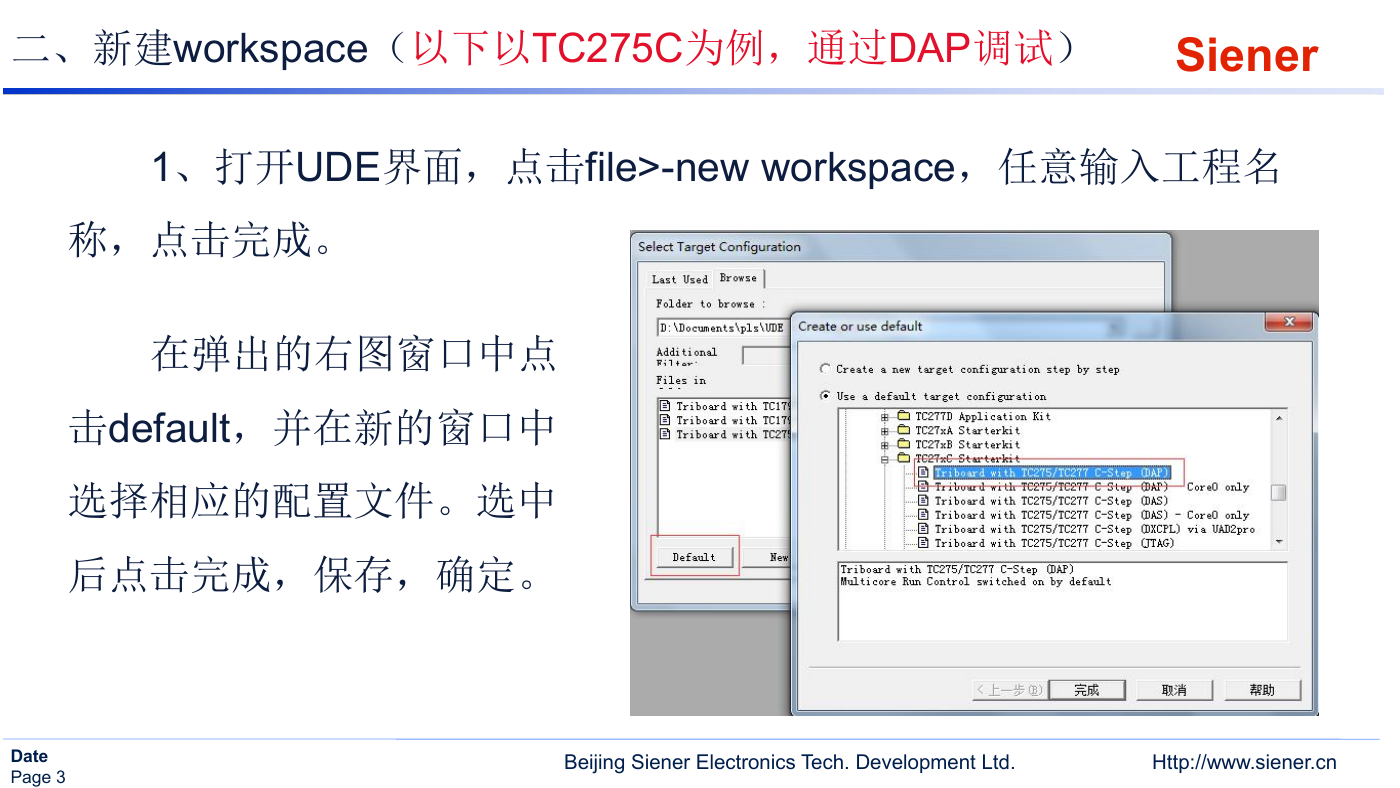

二、新建workspace（以下以TC275C为例，通过DAP调试） Siener 1、打开UDE界面，点击file>-new workspace，任意输入工程名称，点击完成。在弹出的右图窗口中点击default，并在新的窗口中选择相应的配置文件。选中后点击完成，保存，确定。 Date Page 3 Beijing Siener Electronics Tech. Development Ltd. Http://www.siener.cn

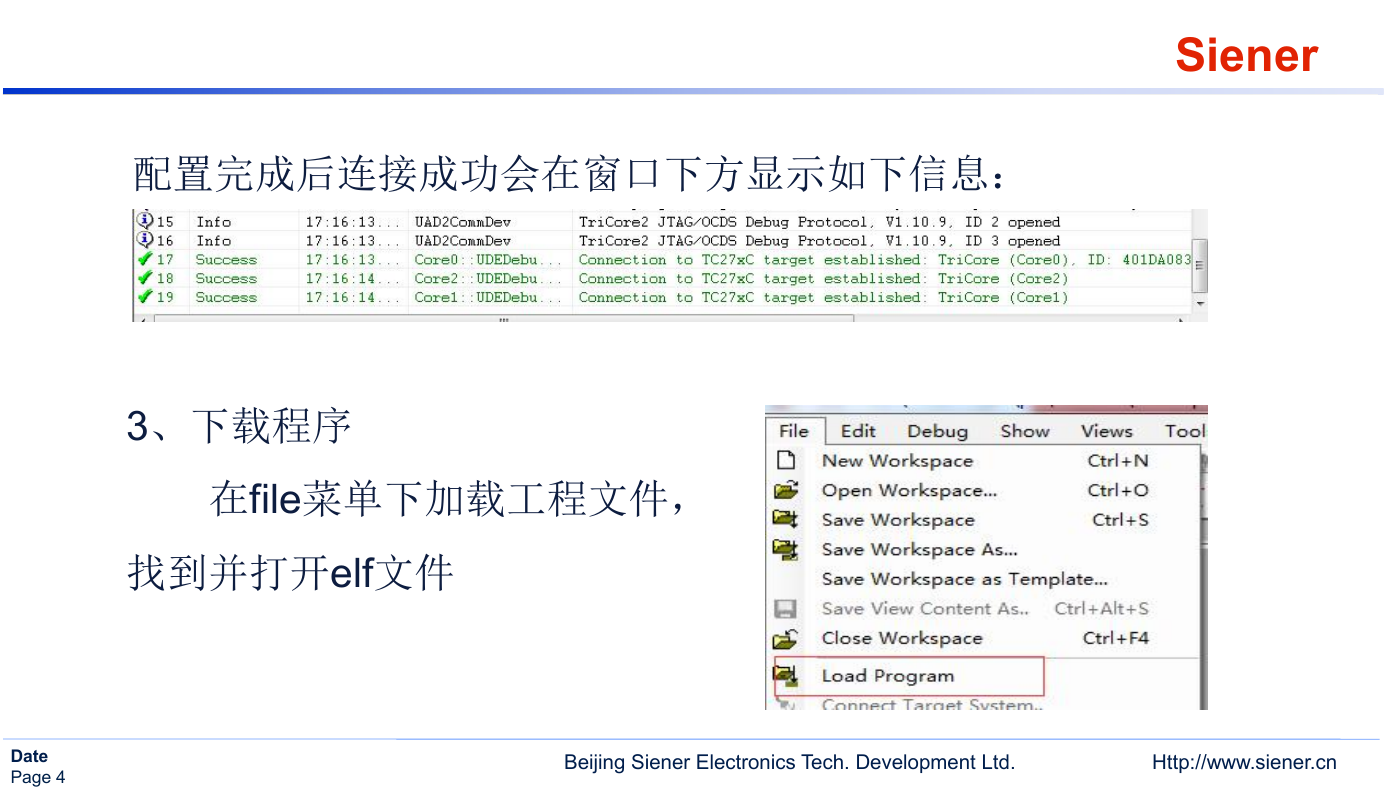

配置完成后连接成功会在窗口下方显示如下信息： Siener 3、下载程序在file菜单下加载工程文件，找到并打开elf文件 Date Page 4 Beijing Siener Electronics Tech. Development Ltd. Http://www.siener.cn

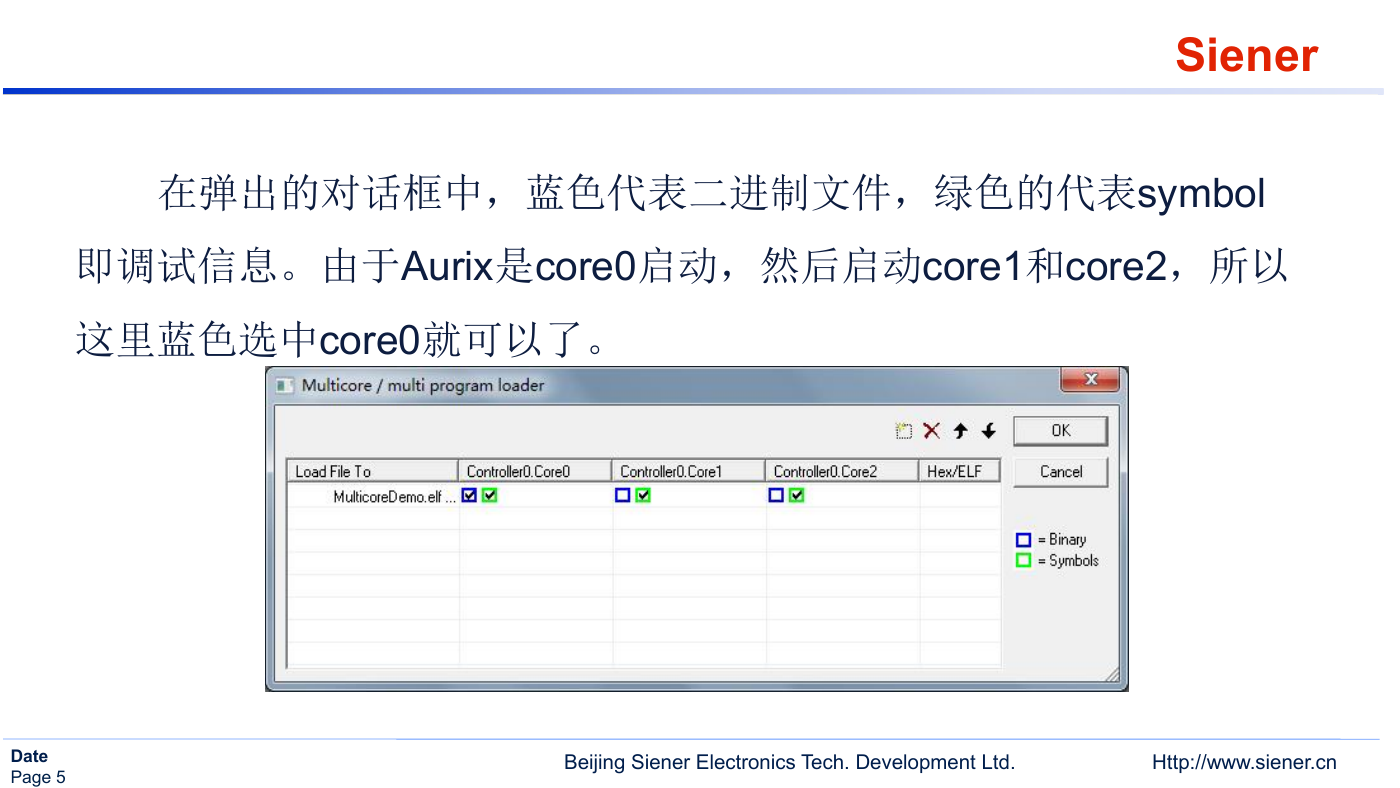

Siener 在弹出的对话框中，蓝色代表二进制文件，绿色的代表symbol 即调试信息。由于Aurix是core0启动，然后启动core1和core2，所以这里蓝色选中core0就可以了。 Date Page 5 Beijing Siener Electronics Tech. Development Ltd. Http://www.siener.cn

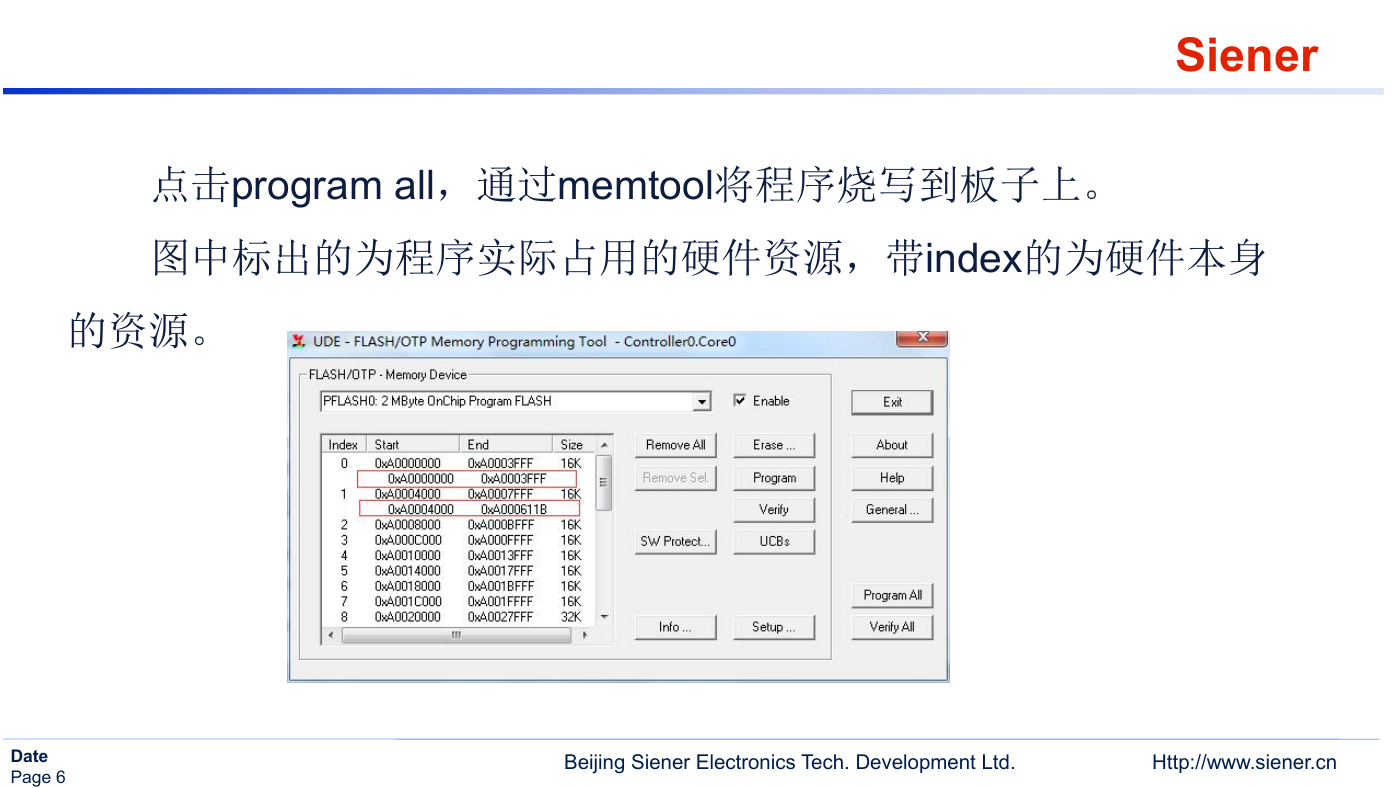

Siener 点击program all，通过memtool将程序烧写到板子上。图中标出的为程序实际占用的硬件资源，带index的为硬件本身的资源。 Date Page 6 Beijing Siener Electronics Tech. Development Ltd. Http://www.siener.cn

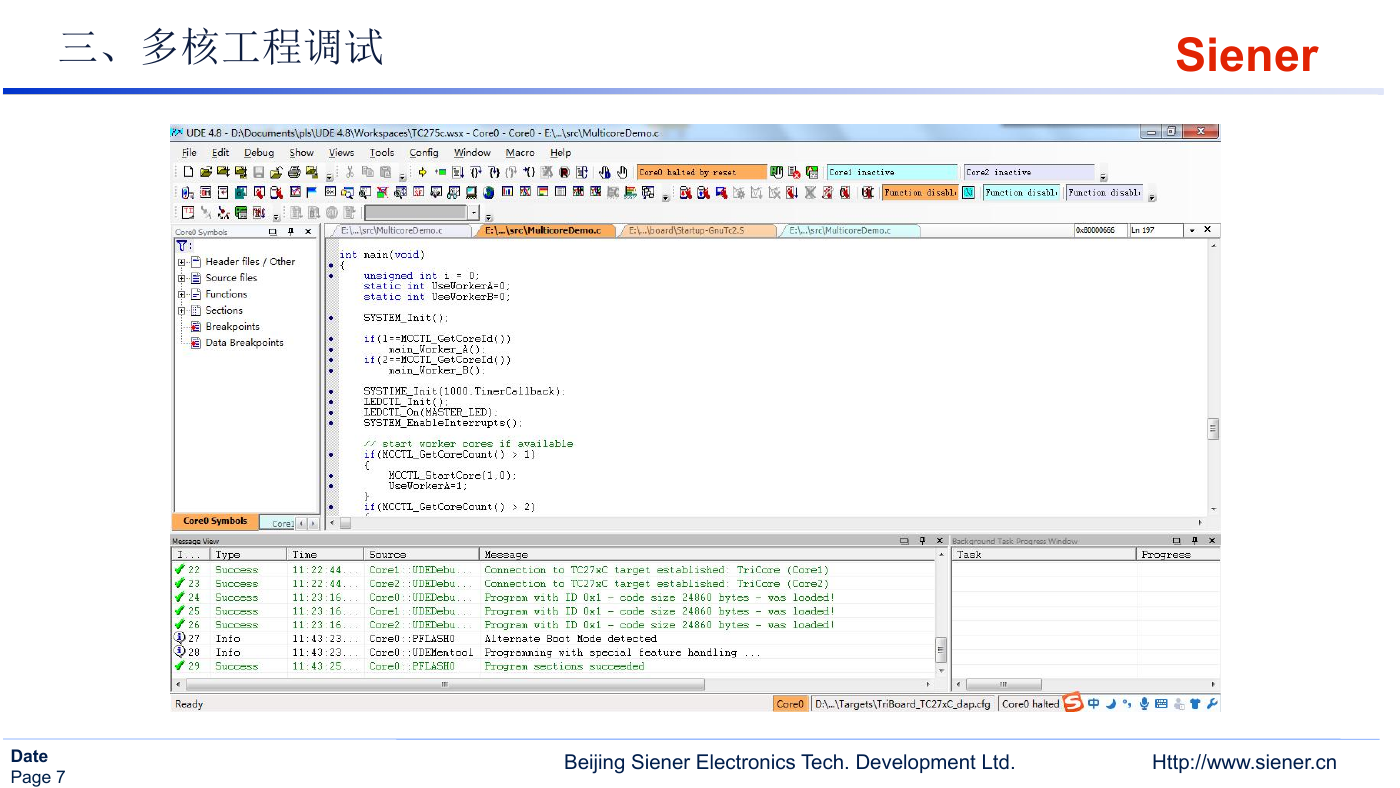

三、多核工程调试 Siener Date Page 7 Beijing Siener Electronics Tech. Development Ltd. Http://www.siener.cn

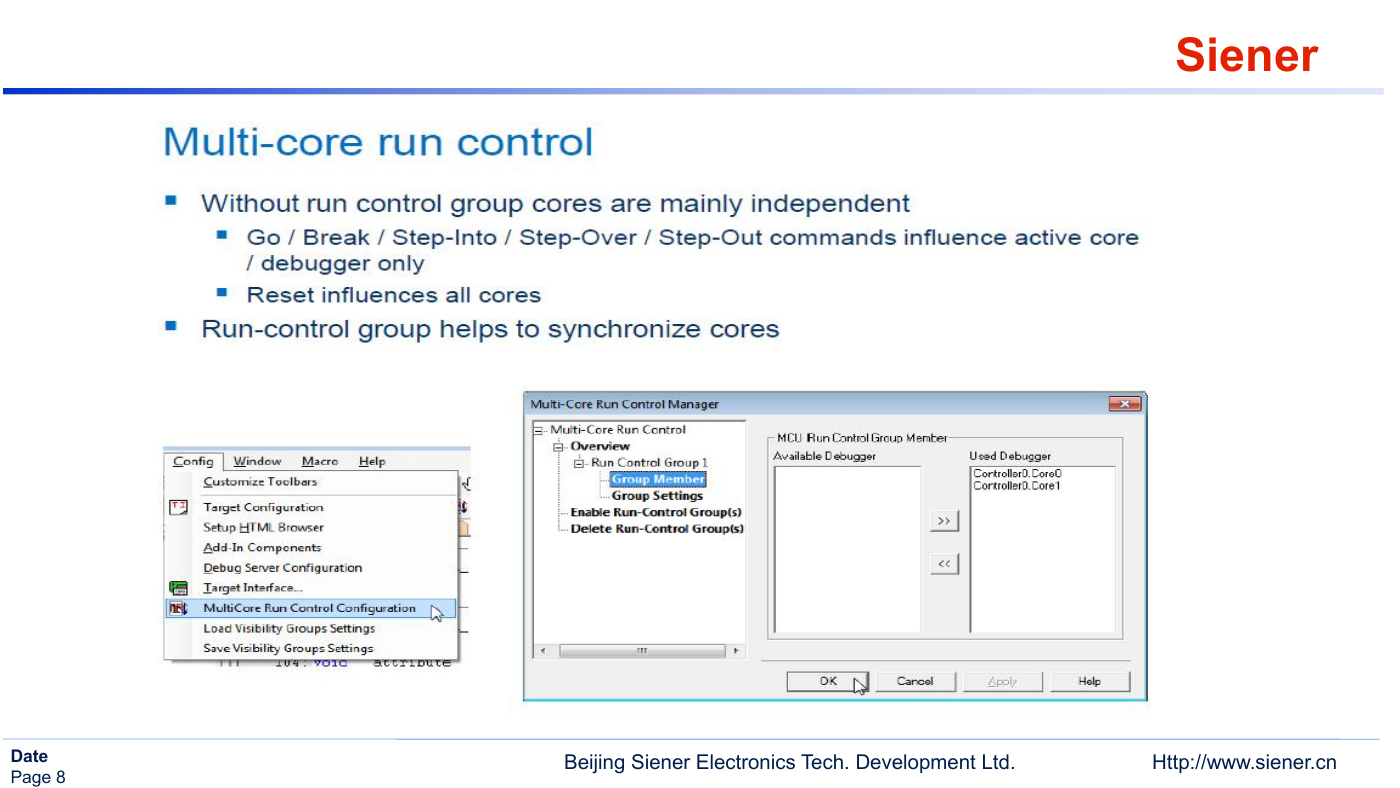

Siener Date Page 8 Beijing Siener Electronics Tech. Development Ltd. Http://www.siener.cn
