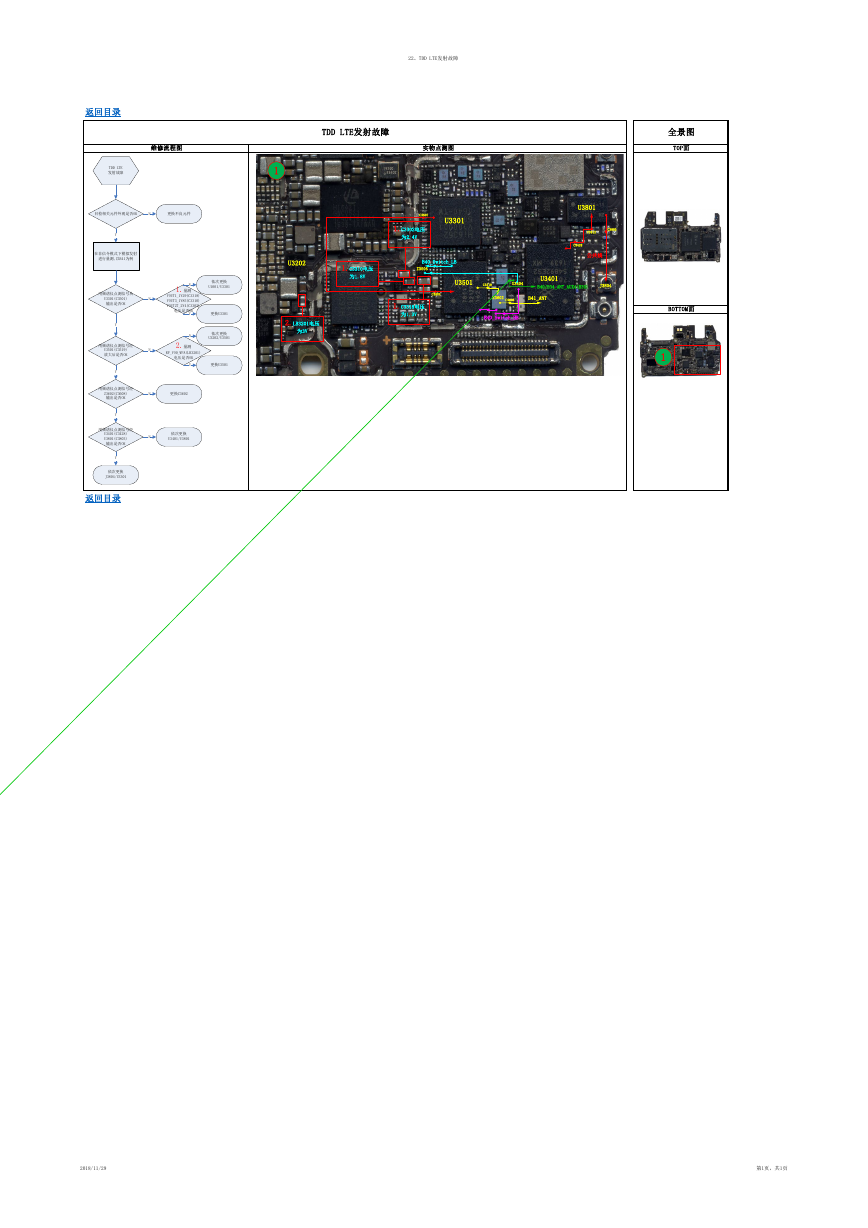

22、TDD LTE发射故障 返回目录 维修流程图 实物点测图 TDD LTE发射故障 全景图 TOP面 C3501 U3301 1.C3302电压 为2.4V B40_Switch_LB Z3506 U3801 C3812 C3803 C3428 公共线 U3501 C3519 U3404 U3401 B40/B34_ANT_AUX4(B39) J3804 C3504 1.C3318电压 为1.3V Z3602 C3608 B41_ANT B40_Switch_HB U3202 1.C3310电压 为1.8V 2.LB3201电压 为3V BOTTOM面 1 TDD LTE 发射故障 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测,以B41为例 用频谱仪点测信号从 U3301(C3501) 输出是否OK Y 用频谱仪点测信号经 U3501(C3519) 放大后是否OK Y 用频谱仪点测信号经 Z3602(C3608) 输出是否OK Y 用频谱仪点测信号经 U3401(C3428) U3801(C3803) 输出是否OK Y 依次更换 J3804/U3301 N N N N 返回目录 依次更换 U1001/U3301 更换U3301 依次更换 U3202/U3501 N 1.量测 VOUT1_1V29(C3318) VOUT3_1V85(C3310) VOUT27_2V4(C3302) 电压是否OK Y N 2.量测 RF_VO0_WPA(LB3201) 电压是否OK Y 更换U3501 更换Z3602 依次更换 U3401/U3801 2018/11/29 第1页，共1页
