数据结构课程设计报告.doc
一、线性表数据结构
(一)、需求分析
SqList L;
L.elem=(ElemType *)malloc(LIST_INIT_SIZE * sizeof
SqList L;
L=InitList_Sq();
L=ListInsert_Sq(L);
（1）构造链表；（2）数据输入；（3）执行删除；（4）输出要求数值
(二)、概要设计
(三)、详细设计
(四)．调试分析：
(五)、设计总结
(六)、附件
LNode* CREAT(int n) /* 创建循环链表 */
LNode *s,*q,*t;
DELETE (LNode* t,int m)/* 链表的删除 */
LNode *a;int i;
LNode *p;
}/* 通过数学思想求得实验要求情况下的数值 */
中南大学
数据结构课程设计报告
学 院：信息科学与工程学院
专 业：电子信息工程
班 级：0702 班
名 字：黄小明
学 号：0903070201
设计题目一
2009 年 7 月 5 日

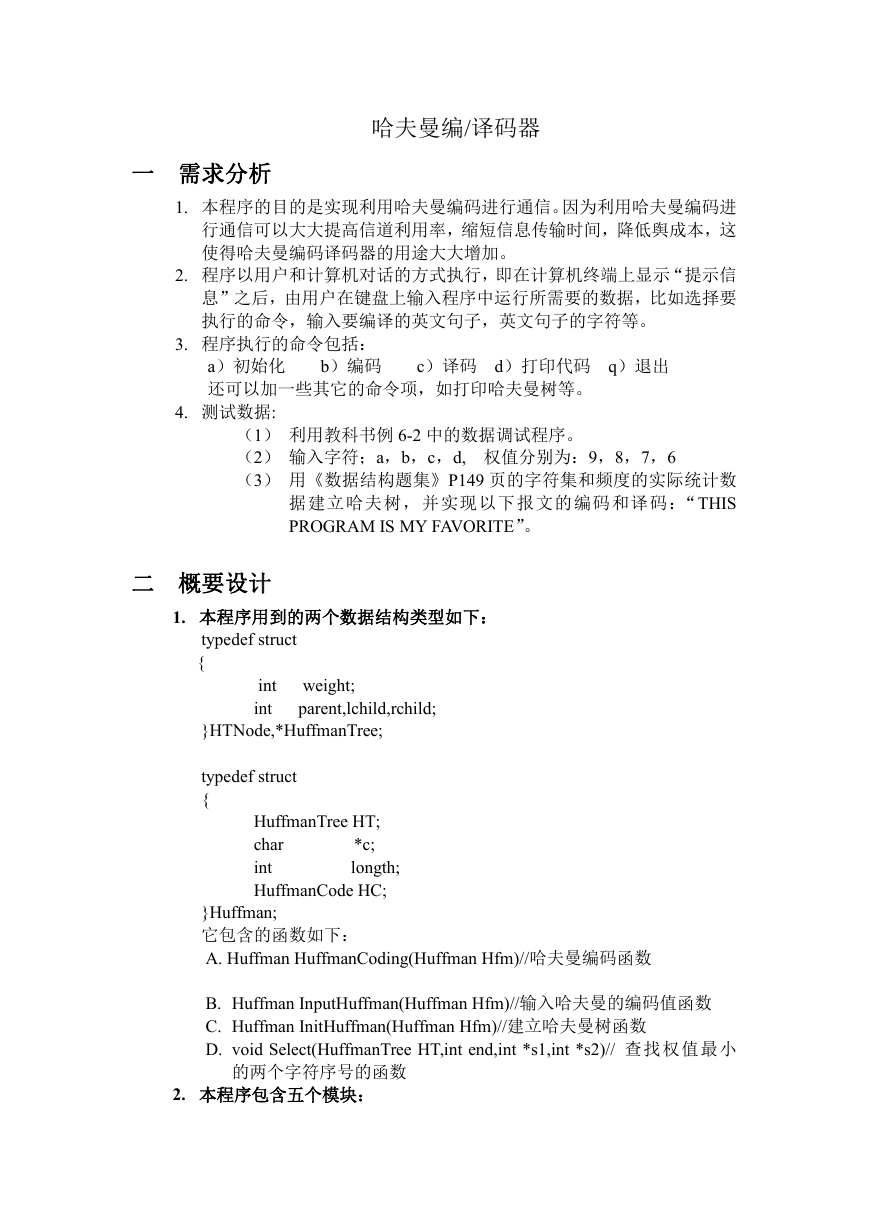

哈夫曼编/译码器
一 需求分析
1. 本程序的目的是实现利用哈夫曼编码进行通信。因为利用哈夫曼编码进
行通信可以大大提高信道利用率，缩短信息传输时间，降低舆成本，这
使得哈夫曼编码译码器的用途大大增加。
2. 程序以用户和计算机对话的方式执行，即在计算机终端上显示“提示信
息”之后，由用户在键盘上输入程序中运行所需要的数据，比如选择要
执行的命令，输入要编译的英文句子，英文句子的字符等。
3. 程序执行的命令包括：
a）初始化
还可以加一些其它的命令项，如打印哈夫曼树等。
b）编码 c）译码 d）打印代码 q）退出
4. 测试数据:
（1） 利用教科书例 6-2 中的数据调试程序。
（2） 输入字符；a，b，c，d, 权值分别为：9，8，7，6
（3） 用《数据结构题集》P149 页的字符集和频度的实际统计数
据建立哈夫树，并实现以下报文的编码和译码：“THIS
PROGRAM IS MY FAVORITE”。
二 概要设计
1. 本程序用到的两个数据结构类型如下：
typedef struct
{
int
int
weight;
parent,lchild,rchild;
}HTNode,*HuffmanTree;
typedef struct
{
HuffmanTree HT;
char
*c;
int
longth;
HuffmanCode HC;
}Huffman;
它包含的函数如下：
A. Huffman HuffmanCoding(Huffman Hfm)//哈夫曼编码函数
B. Huffman InputHuffman(Huffman Hfm)//输入哈夫曼的编码值函数
C. Huffman InitHuffman(Huffman Hfm)//建立哈夫曼树函数
D. void Select(HuffmanTree HT,int end,int *s1,int *s2)// 查找权值最小
的两个字符序号的函数
2. 本程序包含五个模块：

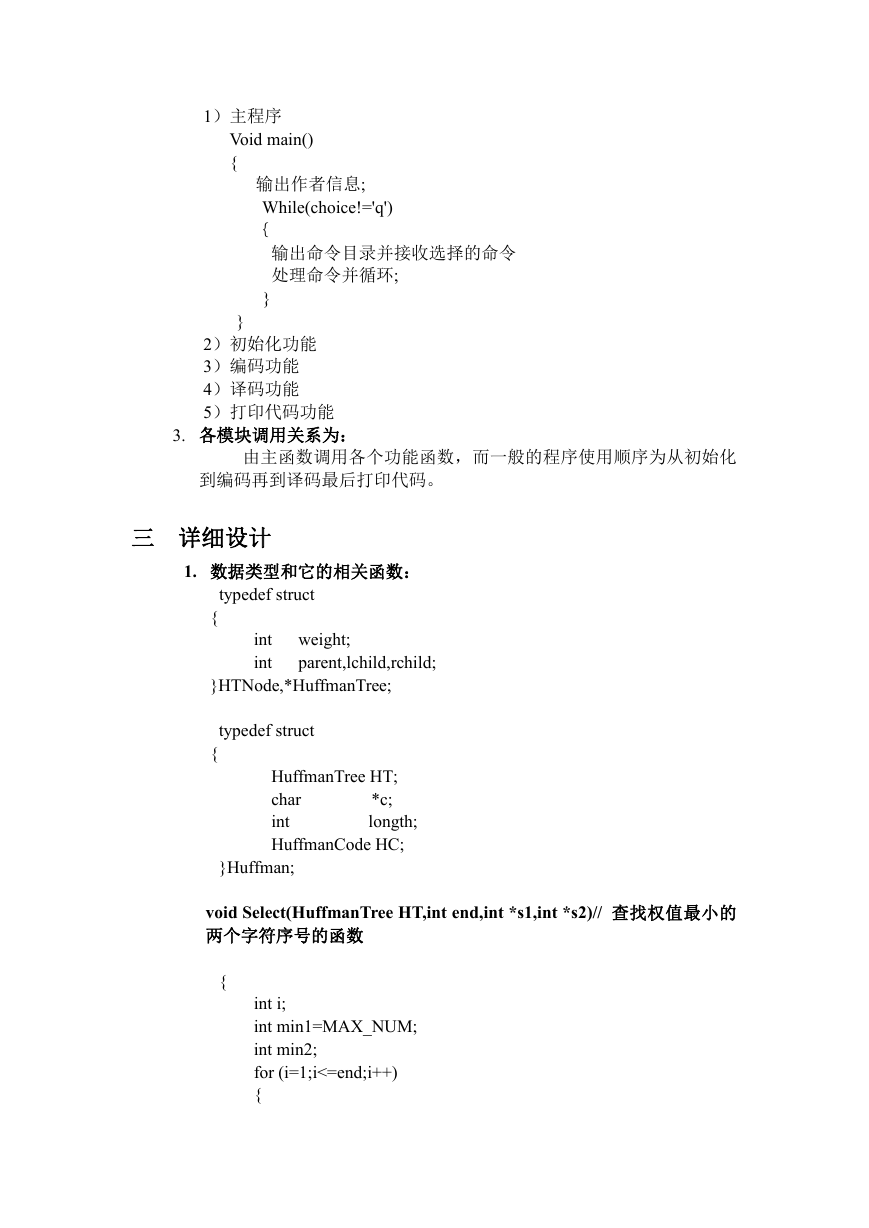

1）主程序
Void main()
{
输出作者信息;
While(choice!='q')
｛
输出命令目录并接收选择的命令
处理命令并循环;
}
}
2）初始化功能
3）编码功能
4）译码功能
5）打印代码功能
3. 各模块调用关系为：
由主函数调用各个功能函数，而一般的程序使用顺序为从初始化
到编码再到译码最后打印代码。
三 详细设计
1. 数据类型和它的相关函数：
typedef struct
{
int
int
weight;
parent,lchild,rchild;
}HTNode,*HuffmanTree;
{
typedef struct
HuffmanTree HT;
*c;
char
int
longth;
HuffmanCode HC;
}Huffman;
void Select(HuffmanTree HT,int end,int *s1,int *s2)// 查找权值最小的
两个字符序号的函数
{
int i;
int min1=MAX_NUM;
int min2;
for (i=1;i<=end;i++)
{

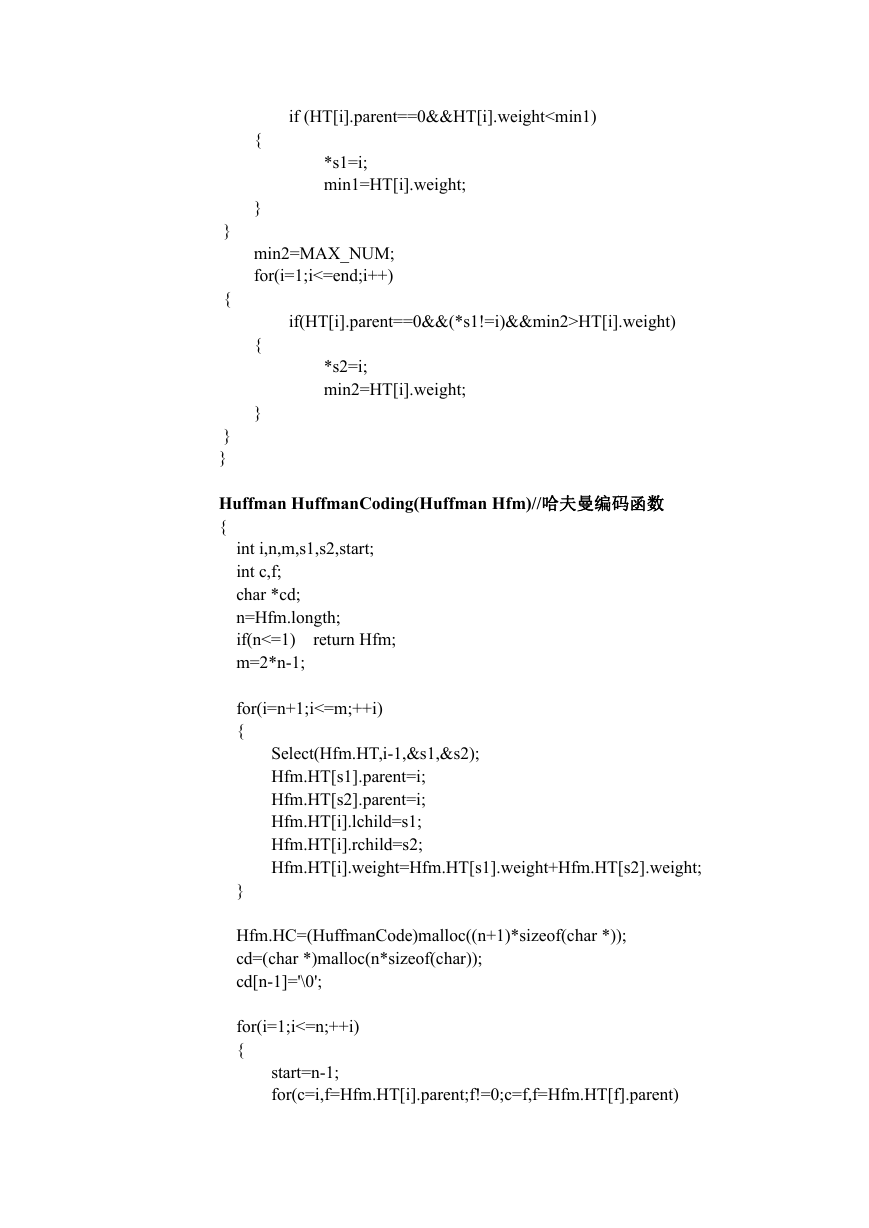

if (HT[i].parent==0&&HT[i].weightHT[i].weight)
*s2=i;
min2=HT[i].weight;
{
}
}
{
}
}
Huffman HuffmanCoding(Huffman Hfm)//哈夫曼编码函数
{
int i,n,m,s1,s2,start;
int c,f;
char *cd;
n=Hfm.longth;
if(n<=1)
m=2*n-1;
return Hfm;
for(i=n+1;i<=m;++i)
{
Select(Hfm.HT,i-1,&s1,&s2);
Hfm.HT[s1].parent=i;
Hfm.HT[s2].parent=i;
Hfm.HT[i].lchild=s1;
Hfm.HT[i].rchild=s2;
Hfm.HT[i].weight=Hfm.HT[s1].weight+Hfm.HT[s2].weight;
}
Hfm.HC=(HuffmanCode)malloc((n+1)*sizeof(char *));
cd=(char *)malloc(n*sizeof(char));
cd[n-1]='\0';
for(i=1;i<=n;++i)
{
start=n-1;
for(c=i,f=Hfm.HT[i].parent;f!=0;c=f,f=Hfm.HT[f].parent)

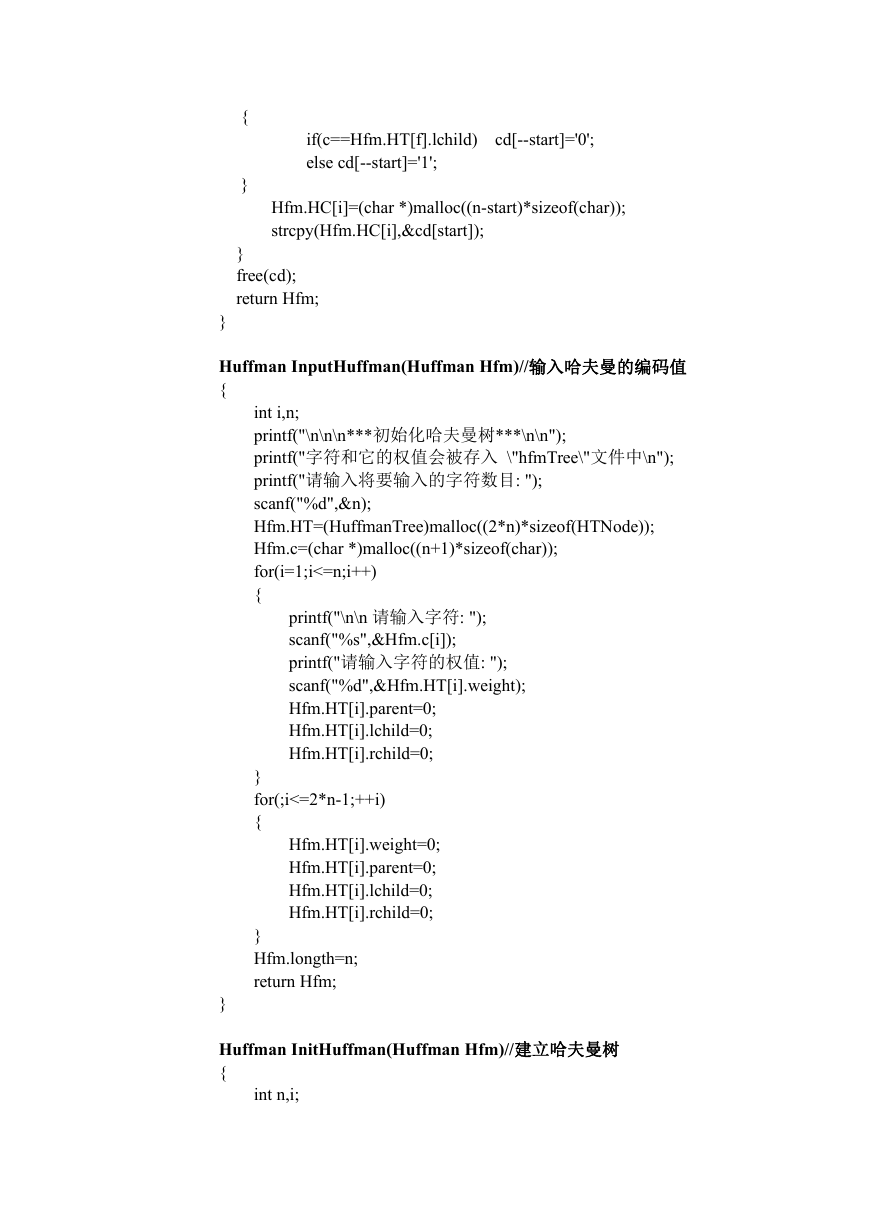

if(c==Hfm.HT[f].lchild)
else cd[--start]='1';
cd[--start]='0';
Hfm.HC[i]=(char *)malloc((n-start)*sizeof(char));
strcpy(Hfm.HC[i],&cd[start]);
{
}
}
free(cd);
return Hfm;
}
Huffman InputHuffman(Huffman Hfm)//输入哈夫曼的编码值
{
int i,n;
printf("\n\n\n***初始化哈夫曼树***\n\n");
printf("字符和它的权值会被存入 \"hfmTree\"文件中\n");
printf("请输入将要输入的字符数目: ");
scanf("%d",&n);
Hfm.HT=(HuffmanTree)malloc((2*n)*sizeof(HTNode));
Hfm.c=(char *)malloc((n+1)*sizeof(char));
for(i=1;i<=n;i++)
{
printf("\n\n 请输入字符: ");
scanf("%s",&Hfm.c[i]);
printf("请输入字符的权值: ");
scanf("%d",&Hfm.HT[i].weight);
Hfm.HT[i].parent=0;
Hfm.HT[i].lchild=0;
Hfm.HT[i].rchild=0;
}
for(;i<=2*n-1;++i)
{
Hfm.HT[i].weight=0;
Hfm.HT[i].parent=0;
Hfm.HT[i].lchild=0;
Hfm.HT[i].rchild=0;
}
Hfm.longth=n;
return Hfm;
}
Huffman InitHuffman(Huffman Hfm)//建立哈夫曼树
{
int n,i;

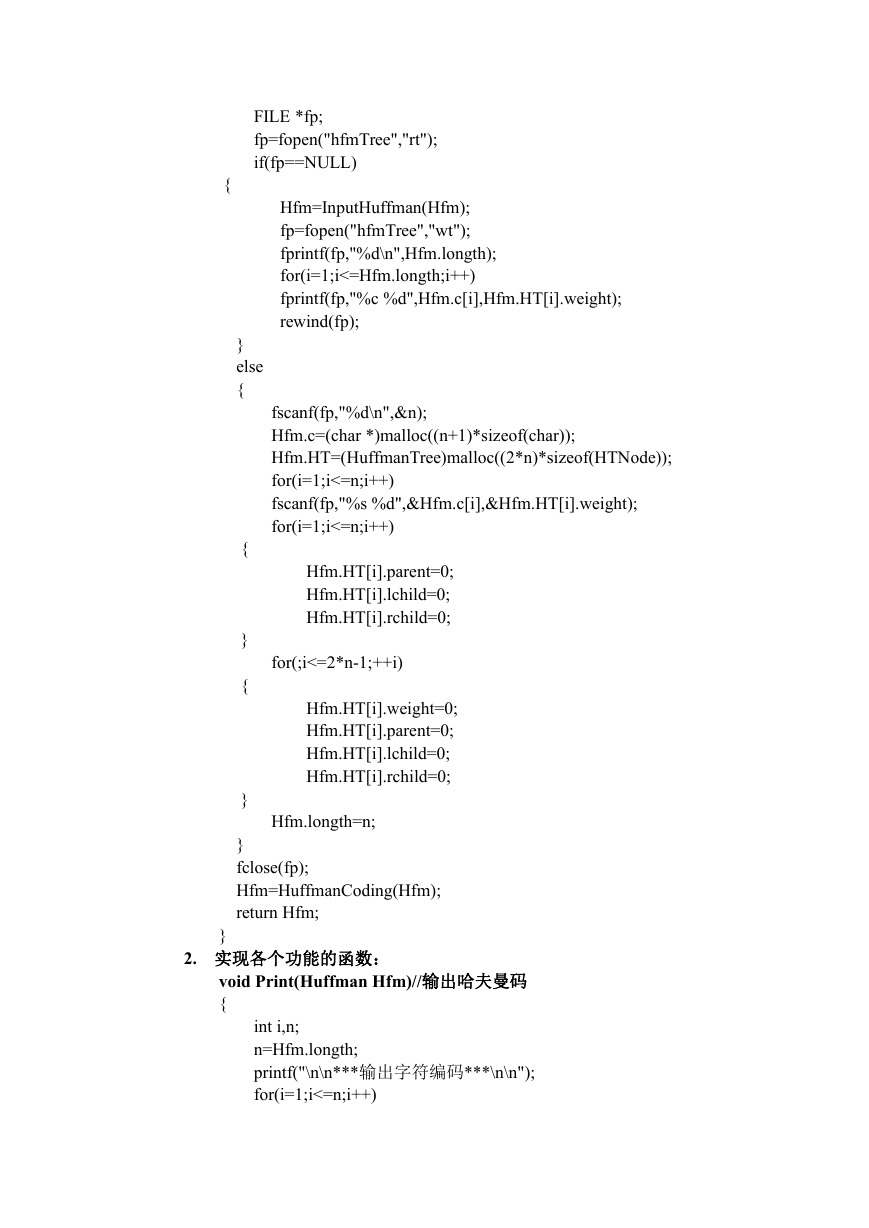

FILE *fp;
fp=fopen("hfmTree","rt");
if(fp==NULL)
{
Hfm=InputHuffman(Hfm);
fp=fopen("hfmTree","wt");
fprintf(fp,"%d\n",Hfm.longth);
for(i=1;i<=Hfm.longth;i++)
fprintf(fp,"%c %d",Hfm.c[i],Hfm.HT[i].weight);
rewind(fp);
fscanf(fp,"%d\n",&n);
Hfm.c=(char *)malloc((n+1)*sizeof(char));
Hfm.HT=(HuffmanTree)malloc((2*n)*sizeof(HTNode));
for(i=1;i<=n;i++)
fscanf(fp,"%s %d",&Hfm.c[i],&Hfm.HT[i].weight);
for(i=1;i<=n;i++)
Hfm.HT[i].parent=0;
Hfm.HT[i].lchild=0;
Hfm.HT[i].rchild=0;
for(;i<=2*n-1;++i)
Hfm.HT[i].weight=0;
Hfm.HT[i].parent=0;
Hfm.HT[i].lchild=0;
Hfm.HT[i].rchild=0;
}
else
{
{
}
{
}
Hfm.longth=n;
}
fclose(fp);
Hfm=HuffmanCoding(Hfm);
return Hfm;
}
2. 实现各个功能的函数：
void Print(Huffman Hfm)//输出哈夫曼码
{
int i,n;
n=Hfm.longth;
printf("\n\n***输出字符编码***\n\n");

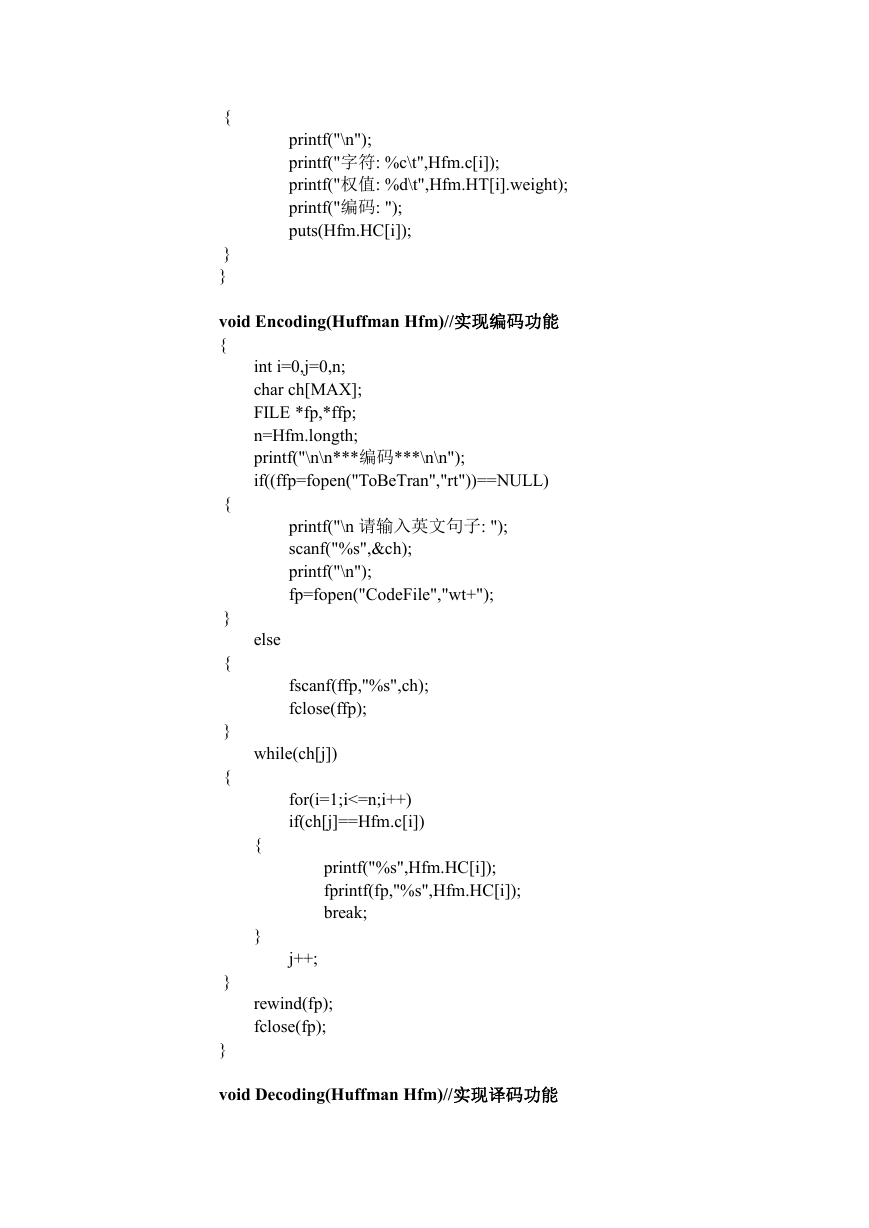

for(i=1;i<=n;i++)
{
}
}
printf("\n");
printf("字符: %c\t",Hfm.c[i]);
printf("权值: %d\t",Hfm.HT[i].weight);
printf("编码: ");
puts(Hfm.HC[i]);
void Encoding(Huffman Hfm)//实现编码功能
{
int i=0,j=0,n;
char ch[MAX];
FILE *fp,*ffp;
n=Hfm.longth;
printf("\n\n***编码***\n\n");
if((ffp=fopen("ToBeTran","rt"))==NULL)
{
}
{
}
{
}
}
printf("\n 请输入英文句子: ");
scanf("%s",&ch);
printf("\n");
fp=fopen("CodeFile","wt+");
else
fscanf(ffp,"%s",ch);
fclose(ffp);
while(ch[j])
for(i=1;i<=n;i++)
if(ch[j]==Hfm.c[i])
printf("%s",Hfm.HC[i]);
fprintf(fp,"%s",Hfm.HC[i]);
break;
j++;
{
}
rewind(fp);
fclose(fp);

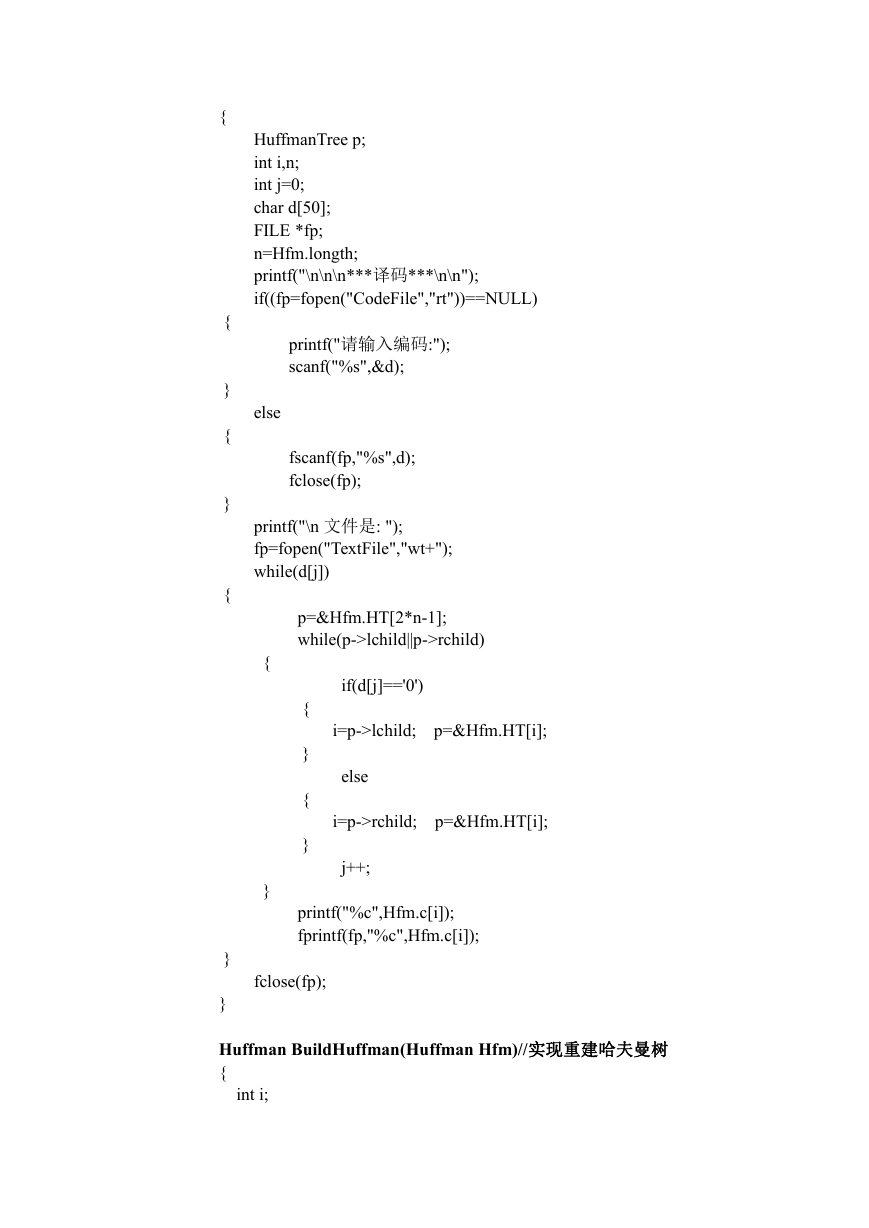

void Decoding(Huffman Hfm)//实现译码功能
{
{
}
{
}
{
}
}
HuffmanTree p;
int i,n;
int j=0;
char d[50];
FILE *fp;
n=Hfm.longth;
printf("\n\n\n***译码***\n\n");
if((fp=fopen("CodeFile","rt"))==NULL)
printf("请输入编码:");
scanf("%s",&d);
else
fscanf(fp,"%s",d);
fclose(fp);
printf("\n 文件是: ");
fp=fopen("TextFile","wt+");
while(d[j])
{
}
p=&Hfm.HT[2*n-1];
while(p->lchild||p->rchild)
{
}
{
}
if(d[j]=='0')
i=p->lchild; p=&Hfm.HT[i];
else
i=p->rchild;
p=&Hfm.HT[i];
j++;
printf("%c",Hfm.c[i]);
fprintf(fp,"%c",Hfm.c[i]);
fclose(fp);
Huffman BuildHuffman(Huffman Hfm)//实现重建哈夫曼树
{
int i;
