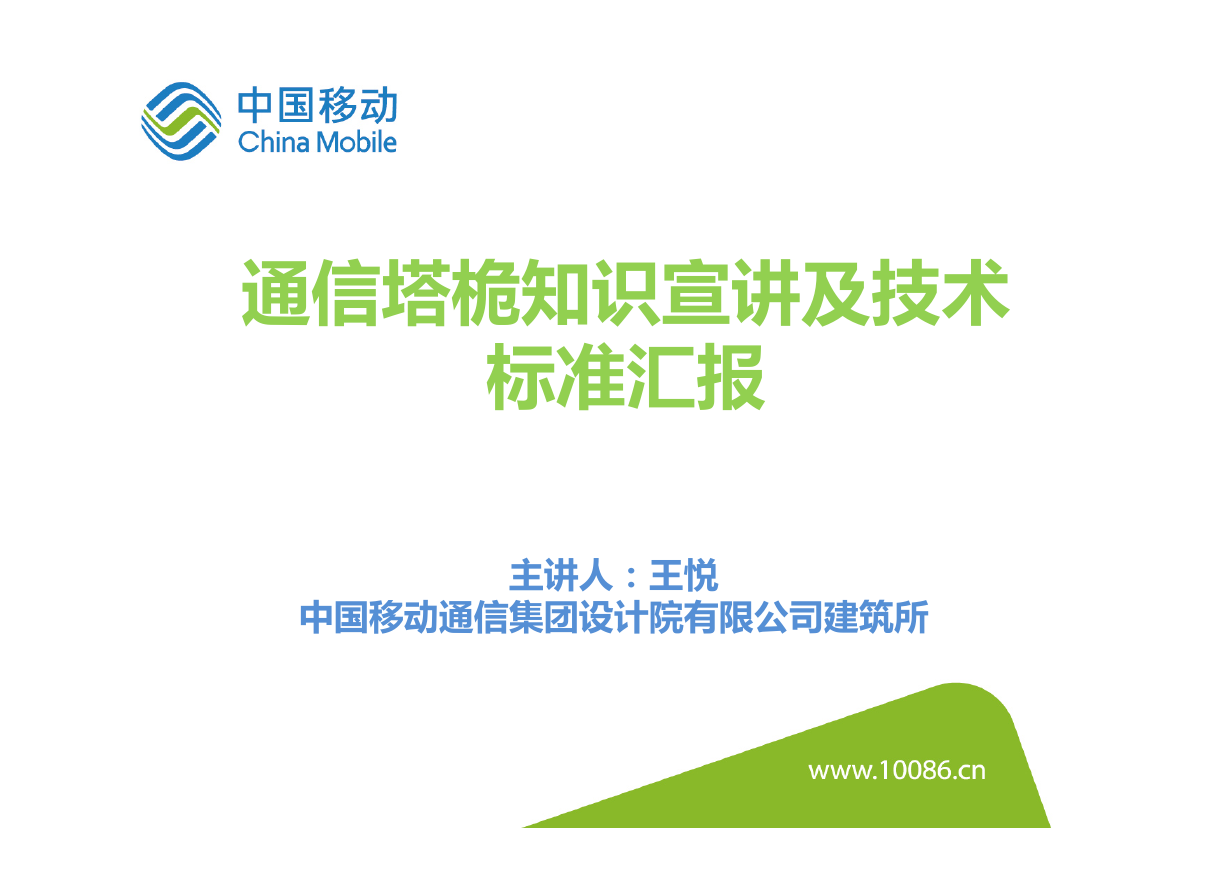

通信塔桅知识宣讲及技术标准汇报主讲人：王悦中国移动通信集团设计院有限公司建筑所

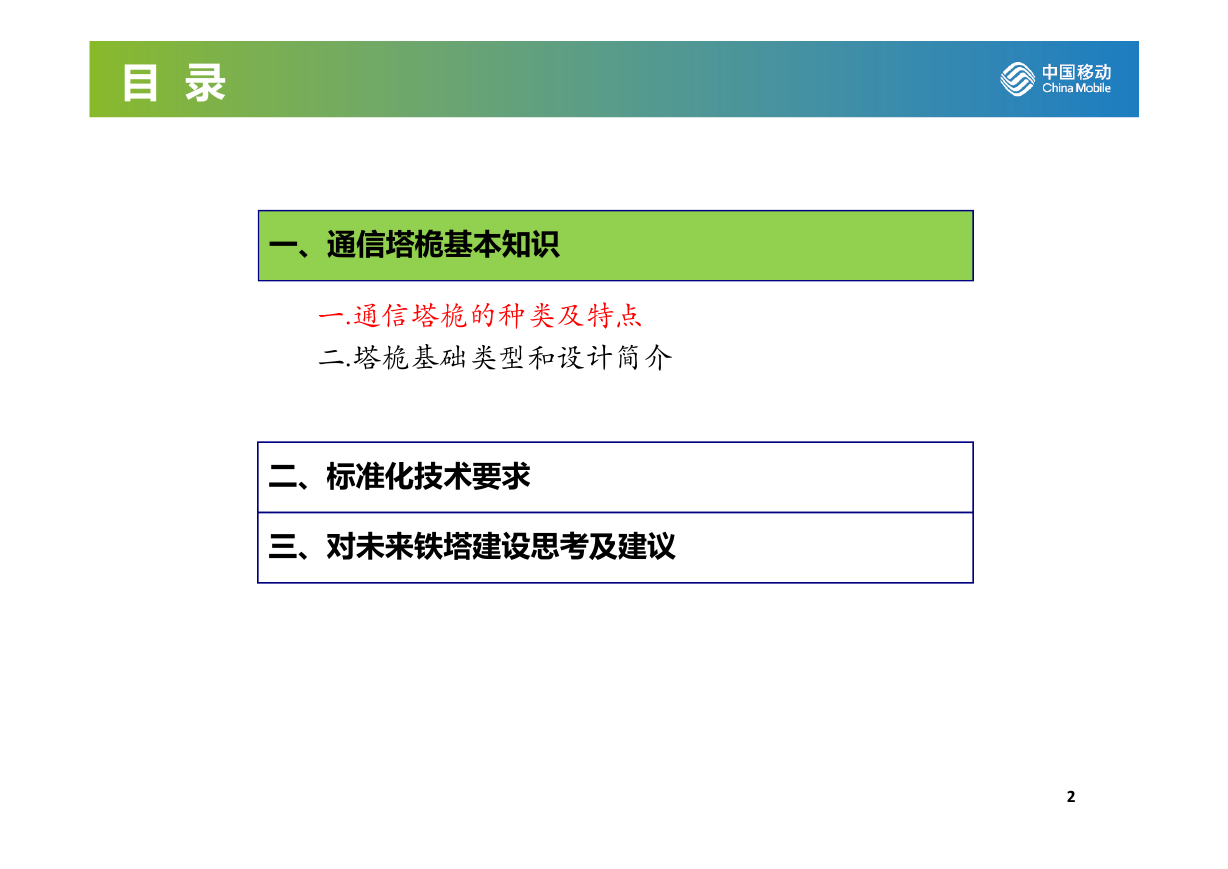

目录一、通信塔桅基本知识一.通信塔桅的种类及特点二.塔桅基础类型和设计简介二、标准化技术要求三、对未来铁塔建设思考及建议 2

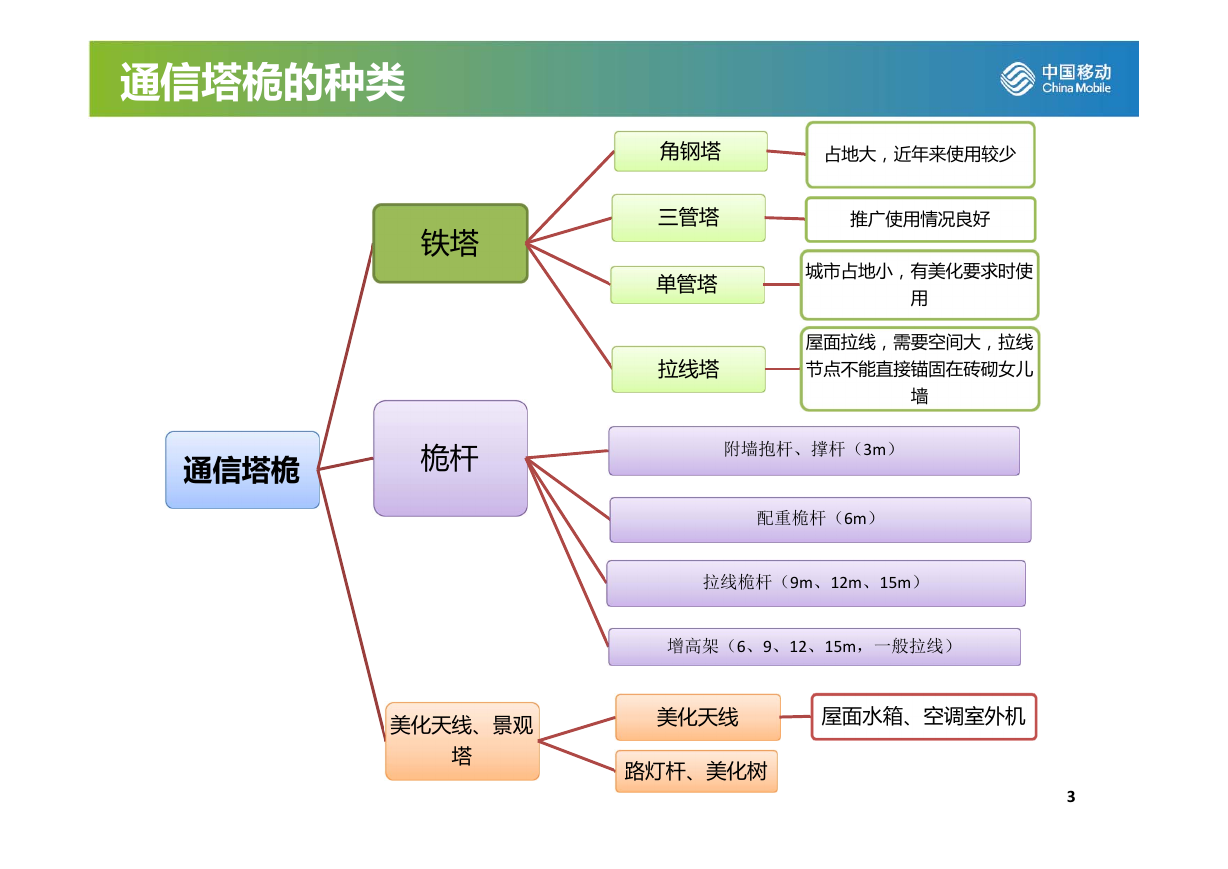

通信塔桅的种类铁塔通信塔桅桅杆角钢塔三管塔单管塔拉线塔占地大，近年来使用较少推广使用情况良好城市占地小，有美化要求时使用屋面拉线，需要空间大，拉线节点不能直接锚固在砖砌女儿墙附墙抱杆、撑杆（3m）配重桅杆（6m）拉线桅杆（9m、12m、15m）增高架（6、9、12、15m，一般拉线）美化天线、景观塔美化天线屋面水箱、空调室外机路灯杆、美化树 3

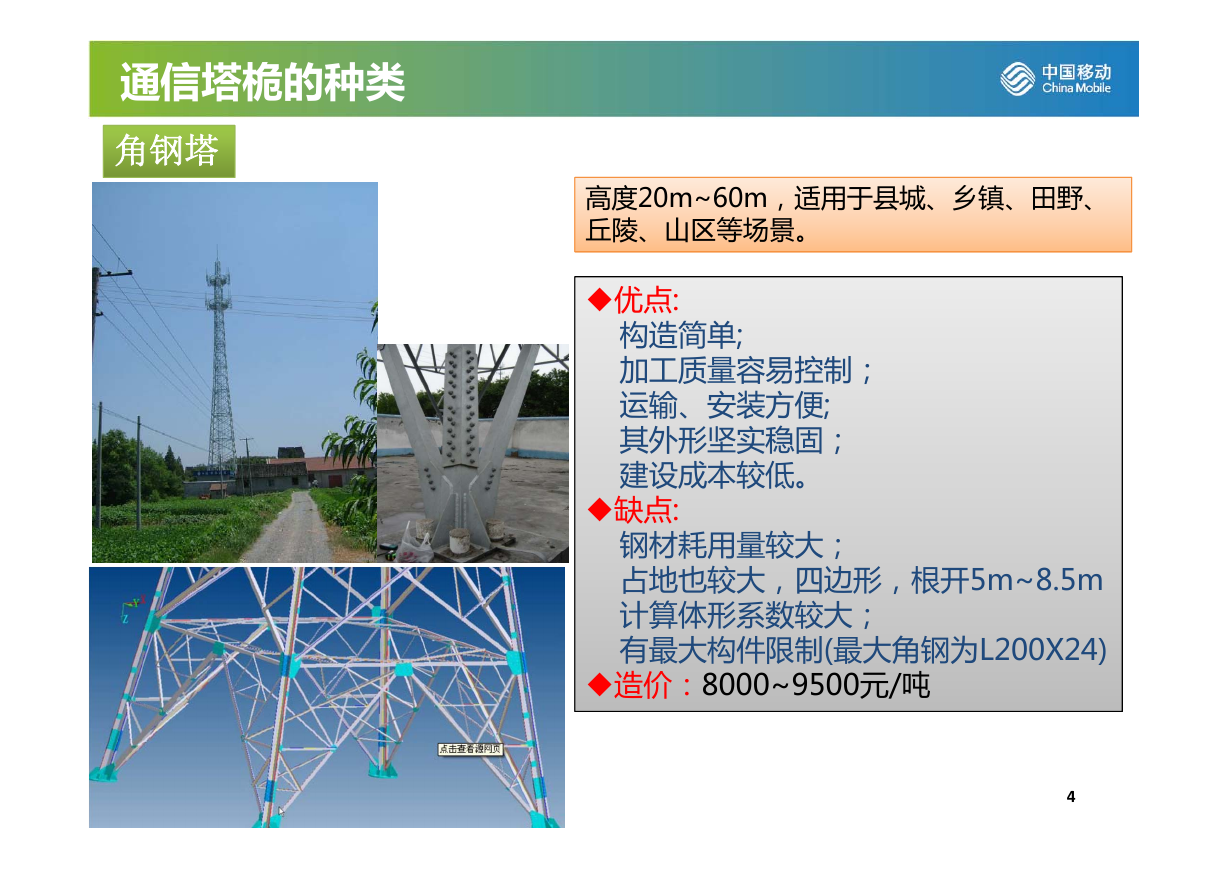

通信塔桅的种类角钢塔高度20m~60m，适用于县城、乡镇、田野、丘陵、山区等场景。 优点: 构造简单; 加工质量容易控制；运输、安装方便; 其外形坚实稳固；建设成本较低。 缺点: 钢材耗用量较大；占地也较大，四边形，根开5m~8.5m 计算体形系数较大；有最大构件限制(最大角钢为L200X24) 造价：8000~9500元/吨 4

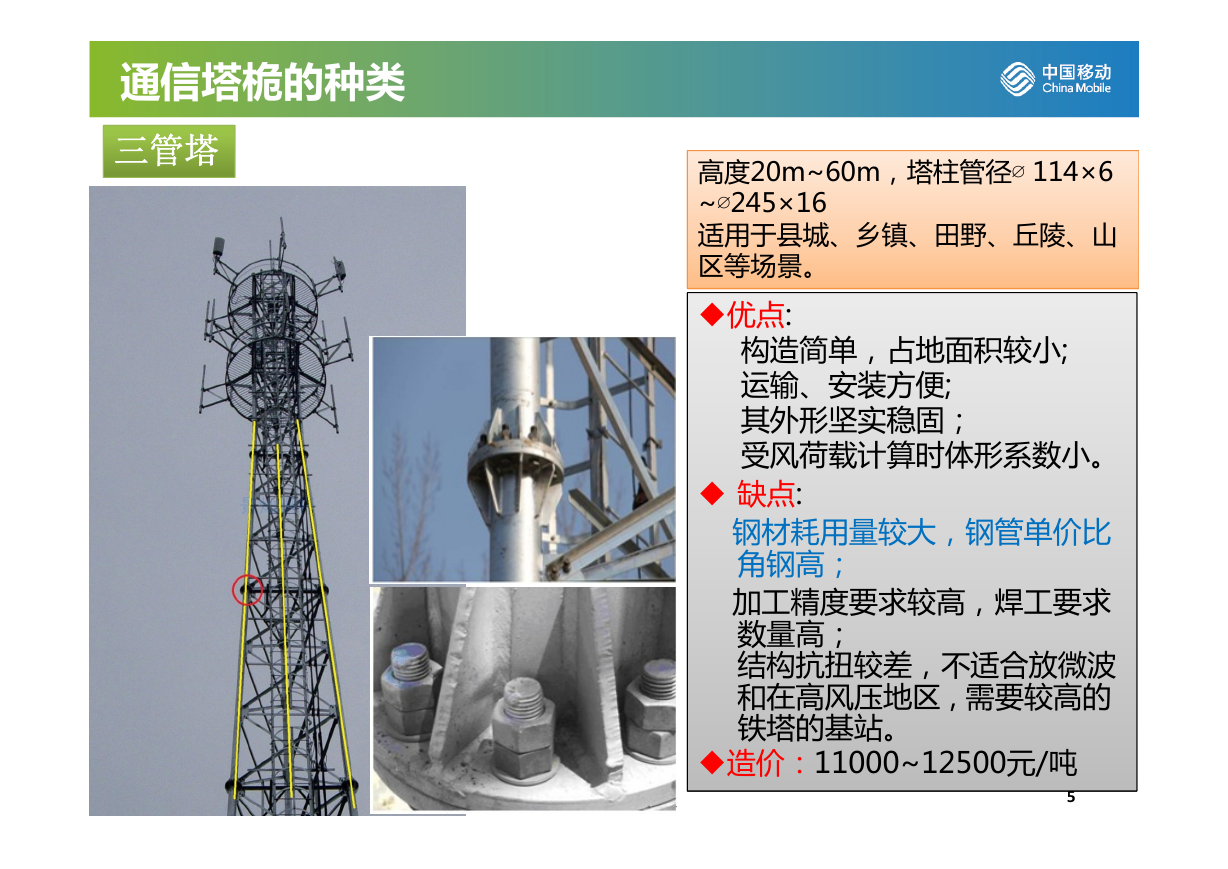

通信塔桅的种类三管塔高度20m~60m，塔柱管径∅ 114×6 ~∅245×16 适用于县城、乡镇、田野、丘陵、山区等场景。 优点: 构造简单，占地面积较小; 运输、安装方便; 其外形坚实稳固；受风荷载计算时体形系数小。  缺点: 钢材耗用量较大，钢管单价比角钢高；加工精度要求较高，焊工要求数量高；结构抗扭较差，不适合放微波和在高风压地区 , 需要较高的铁塔的基站。 造价：11000~12500元/吨 5

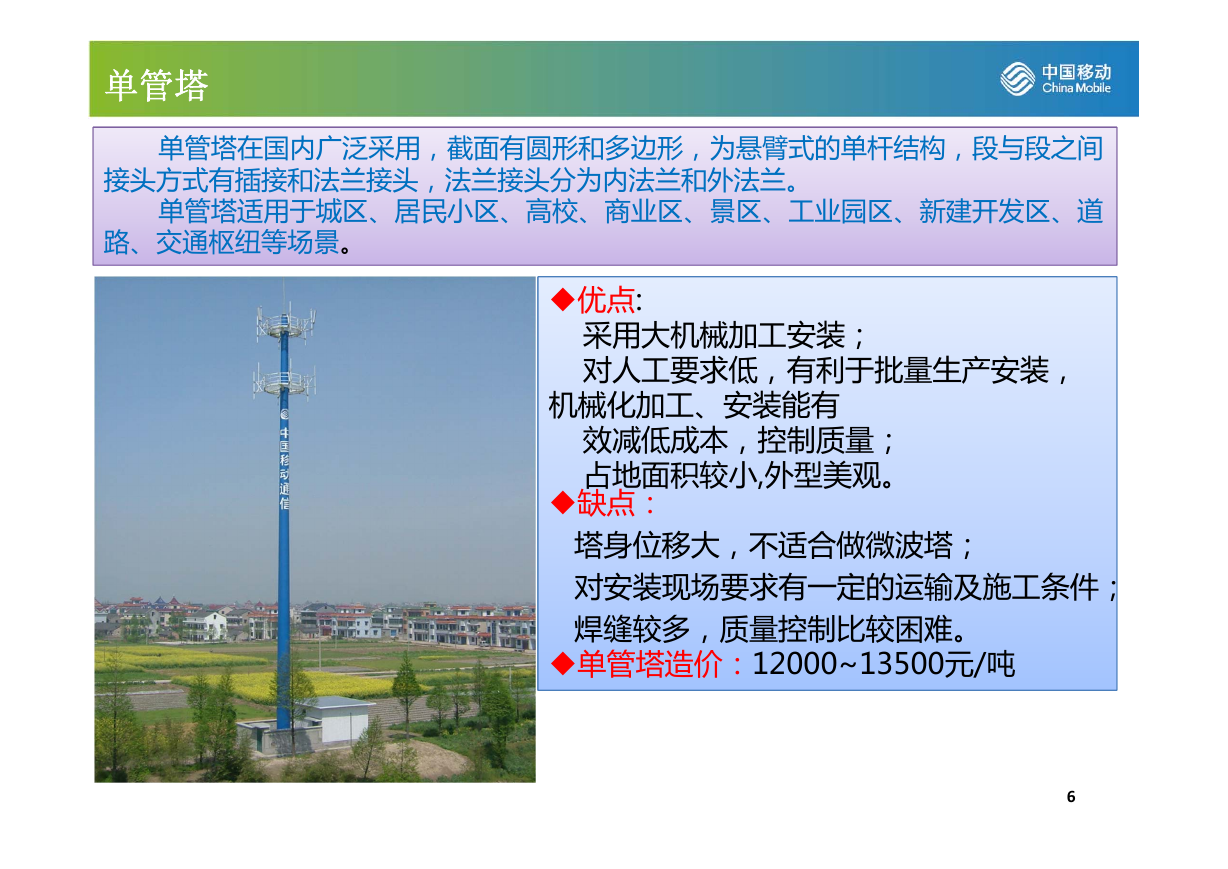

单管塔单管塔在国内广泛采用，截面有圆形和多边形，为悬臂式的单杆结构，段与段之间接头方式有插接和法兰接头，法兰接头分为内法兰和外法兰。单管塔适用于城区、居民小区、高校、商业区、景区、工业园区、新建开发区、道路、交通枢纽等场景。 优点: 采用大机械加工安装；对人工要求低，有利于批量生产安装，机械化加工、安装能有效减低成本，控制质量；占地面积较小,外型美观。 缺点：塔身位移大，不适合做微波塔；对安装现场要求有一定的运输及施工条件；焊缝较多，质量控制比较困难。 单管塔造价：12000~13500元/吨 6

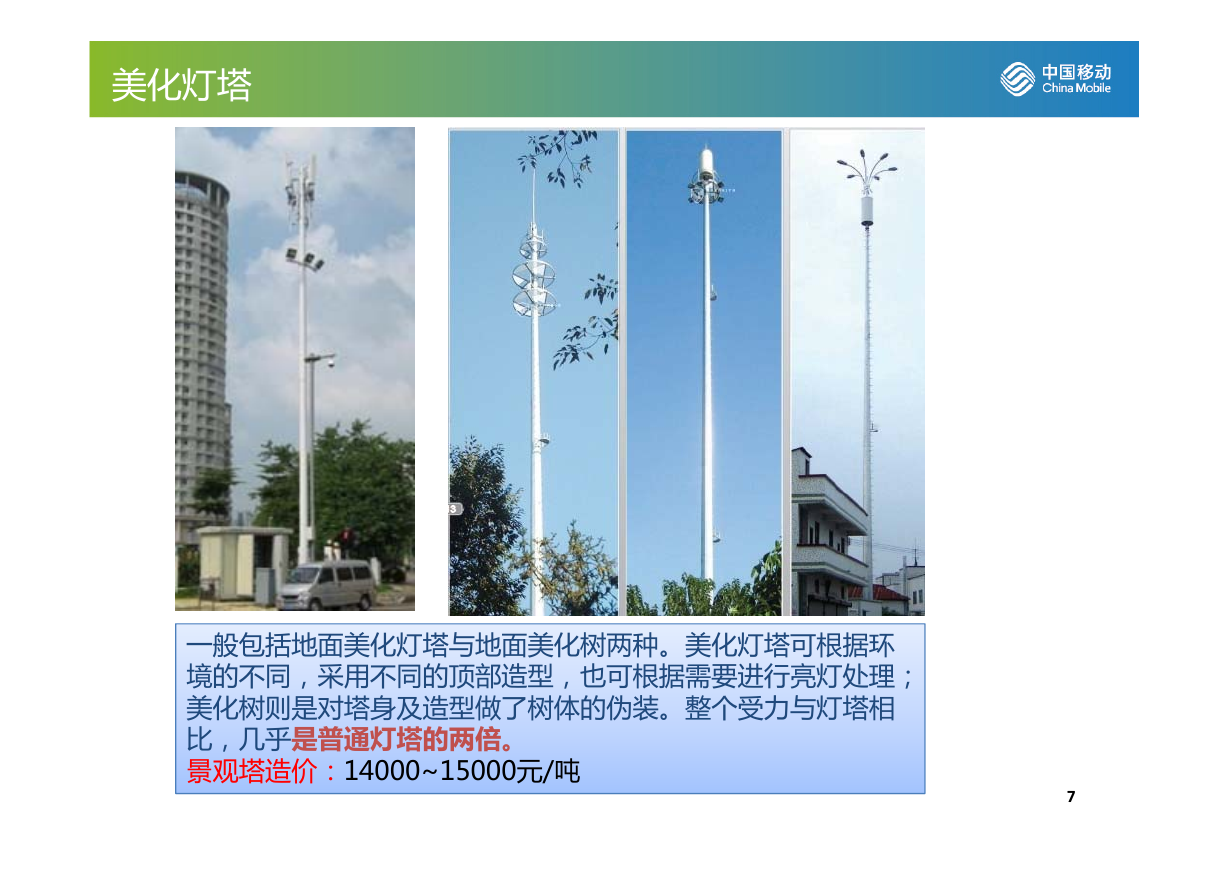

美化灯塔一般包括地面美化灯塔与地面美化树两种。美化灯塔可根据环境的不同，采用不同的顶部造型，也可根据需要进行亮灯处理；美化树则是对塔身及造型做了树体的伪装。整个受力与灯塔相比，几乎是普通灯塔的两倍。景观塔造价：14000~15000元/吨 7

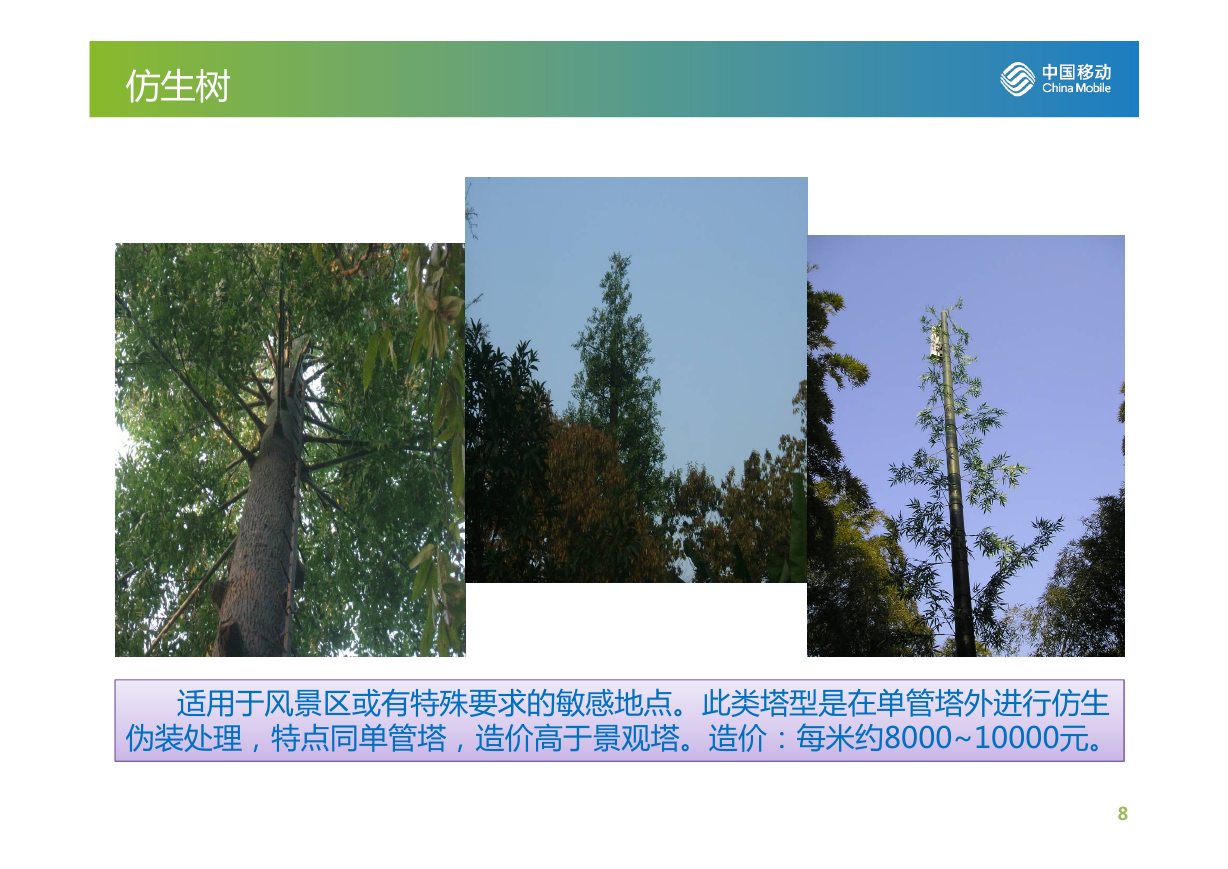

仿生树适用于风景区或有特殊要求的敏感地点。此类塔型是在单管塔外进行仿生伪装处理，特点同单管塔，造价高于景观塔。造价：每米约8000~10000元。 8
