SNMP MIB 完整手册 http://network.51cto.com/art/201007/209214.htm SNMP MIB 是 SNMP 协议软件中主要的一个模块｡那么 MIB 的主要功能就是管理信息 库｡那么一些常用的代码编辑,我们在前面的文章也有一些涉及｡但是不少朋友还是对于 SNMP MIB 不理解｡为此,我们整理了下面的文章帮助大家来学习这部分内容｡ 最近要做一些服务器和设备的监控, 自带的 cacti 模板已不能满足需求, 经过一天调试, 目前已实现了 bind9 mysql bind 等数据流量的分析(其实也就是用脚本取数据,最后用 rrdtool 画图出来), 但学习的过程中, 发现不大了解 SNMP MIB 概念, google 了一下,下面的文章应该 能解答一部分与我有同样问题的朋友们(我简单进行了排版整理) SNMP 协议详解 简单网络管理协议(SNMP:Simple Network Management Protocol)是由互联网工程任务组 (IETF:Internet Engineering Task Force )定义的一套网络管理协议｡该协议基于简单网关监视 协议(SGMP:Simple Gateway Monitor Protocol)｡利用 SNMP,一个管理工作站可以远程管理所 有支持这种协议的网络设备,包括监视网络状态､修改网络设备配置､接收网络事件警告等｡ 虽然 SNMP 开始是面向基于 IP 的网络管理,但作为一个工业标准也被成功用于电话网络管理 ｡ 1. SNMP 基本原理 SNMP 采用了 Client/Server 模型的特殊形式:代理/管理站模型｡对网络的管理与维护是通 过管理工作站与 SNMP 代理间的交互工作完成的｡每个 SNMP 从代理负责回答 SNMP 管理 工作站(主代理)关于 SNMP MIB 定义信息的各种查询｡下图是 NMS 公司网络产品中 SNMP 协议的实现模型｡ 

SNMP 协议的实现模型 SNMP 代理和管理站通过 SNMP 协议中的标准消息进行通信,每个消息都是一个单独的 数据报｡SNMP 使用 UDP(用户数据报协议)作为第四层协议(传输协议),进行无连接操作｡ SNMP 消息报文包含两个部分:SNMP 报头和协议数据单元 PDU｡数据报结构如下图: 数据报结构 版本识别符(version identifier):确保 SNMP 代理使用相同的协议,每个 SNMP 代理都直接 抛弃与自己协议版本不同的数据报｡团体名(Community Name):用于 SNMP 从代理对 SNMP 管理站进行认证;如果网络配置成要求验证时,SNMP 从代理将对团体名和管理站的 IP 地址进 行认证,如果失败,SNMP 从代理将向管理站发送一个认证失败的 Trap 消息｡协议数据单元 (PDU):其中 PDU 指明了 SNMP 的消息类型及其相关参数｡ 2. 管理信息库 MIB IETF 规定的管理信息库 MIB(由中定义了可访问的网络设备及其属性,由对象识别符 (OID:Object Identifier)唯一指定｡MIB 是一个树形结构,SNMP 协议消息通过遍历 SNMP MIB 树形目录中的节点来访问网络中的设备｡下图给出了 NMS 系统中 SNMP 可访问网络设备的 对象识别树(OID:Object Identifier)结构｡给出了对一个 DS1线路状态进行查询的 OID 设置例 子｡ SNMP 可访问网络设备的对象识别树(OID:Object Identifier)结构 3. SNMP 的五种消息类型 SNMP 中定义了五种消息类型:Get-Request､Get-Response､Get-Next-Request､Set-Request ､Trap (1)Get-Request ､Get-Next-Request 与 Get-Response 

SNMP 管理站用 Get-Request 消息从拥有 SNMP 代理的网络设备中检索信息,而 SNMP 代理则用 Get-Response 消息响应｡Get-Next-Request 用于和 Get-Request 组合起来查询特定的 表对象中的列元素｡如:首先通过下面的原语获得所要查询的设备的接口数: {iso org(3) dod(6) internet(1) mgmt(2) mib(1) interfaces(2) ifNumber(2)} 后再通过下面的原语,进行查询(其中第一次用 Get-Request,其后用 Get-Next-Request): {iso org(3) dod(6) internet(1) mgmt(2) mib(1) interfaces(2) ifTable(2)} (2)Set-Request SNMP 管理站用 Set-Request 可以对网络设备进行远程配置(包括设备名､设备属性､删除 设备或使某一个设备属性有效/无效等)｡ (3)Trap SNMP 代理使用 Trap 向 SNMP 管理站发送非请求消息,一般用于描述某一事件的发生｡ SNMP 管理信息库 MIB 管理信息库 SNMP MIB 指明了网络元素所维持的变量(即能够被管理进程查询和设置的 信息)｡MIB 给出了一个网络中所有可能的被管理对象的集合的数据结构｡SNMP 的管理信息 库采用和域名系统 DNS 相似的树型结构,它的根在最上面,根没有名字｡下图画的是管理信息 库的一部分,它又称为对象命名(objectnamingtree)｡ 对象命名(objectnamingtree) SNMP MIB 管理信息库的对象命名举例 

对象命名树的顶级对象有三个,即 ISO､ITU-T 和这两个组织的联合体｡在 ISO 的下面有4 个结点,其中的饿一个(标号3)是被标识的组织｡在其下面有一个美国国防部(Department of Defense)的子树(标号是6),再下面就是 Internet(标号是1)｡在只讨论 Internet 中的对象时,可只画 出 Internet 以下的子树(图中带阴影的虚线方框),并在 Internet 结点旁边标注上{1.3.6.1}即可｡ 在 Internet 结点下面的第二个结点是 mgmt(管理),标号是2｡再下面是管理信息库,原先的结点 名是 mib｡1991年定义了新的版本 MIB-II,故结点名现改为 mib-2,其标识为{1.3.6.1.2.1},或 {Internet(1) .2.1}｡这种标识为对象标识符｡ 最初的结点 mib 将其所管理的信息分为8个类别,见表1｡现在 de mib-2所包含的信息类别 已超过40个｡ 表1 最初的结点 mib 管理的信息类别 应当指出,SNMP MIB 的定义与具体的网络管理协议无关,这对于厂商和用户都有利｡厂 商可以在产品(如路由器)中包含 SNMP 代理软件,并保证在定义新的 MIB 项目后该软件仍遵 守标准｡用户可以使用同一网络管理客户软件来管理具有不同版本的 MIB 的多个路由器｡当 然,一个没有新的 MIB 项目的路由器不能提供这些项目的信息｡ 这里要提一下 SNMP MIB 中的对象{1.3.6.1.4.1},即 enterprises(企业),其所属结点数已超 过3000｡例如 IBM 为11.3.6.1.4.1.2},Cisco 为{1.3.6.1.4.1.9},Novell 为{1.3.6.1.4.1.23}等｡世界上 

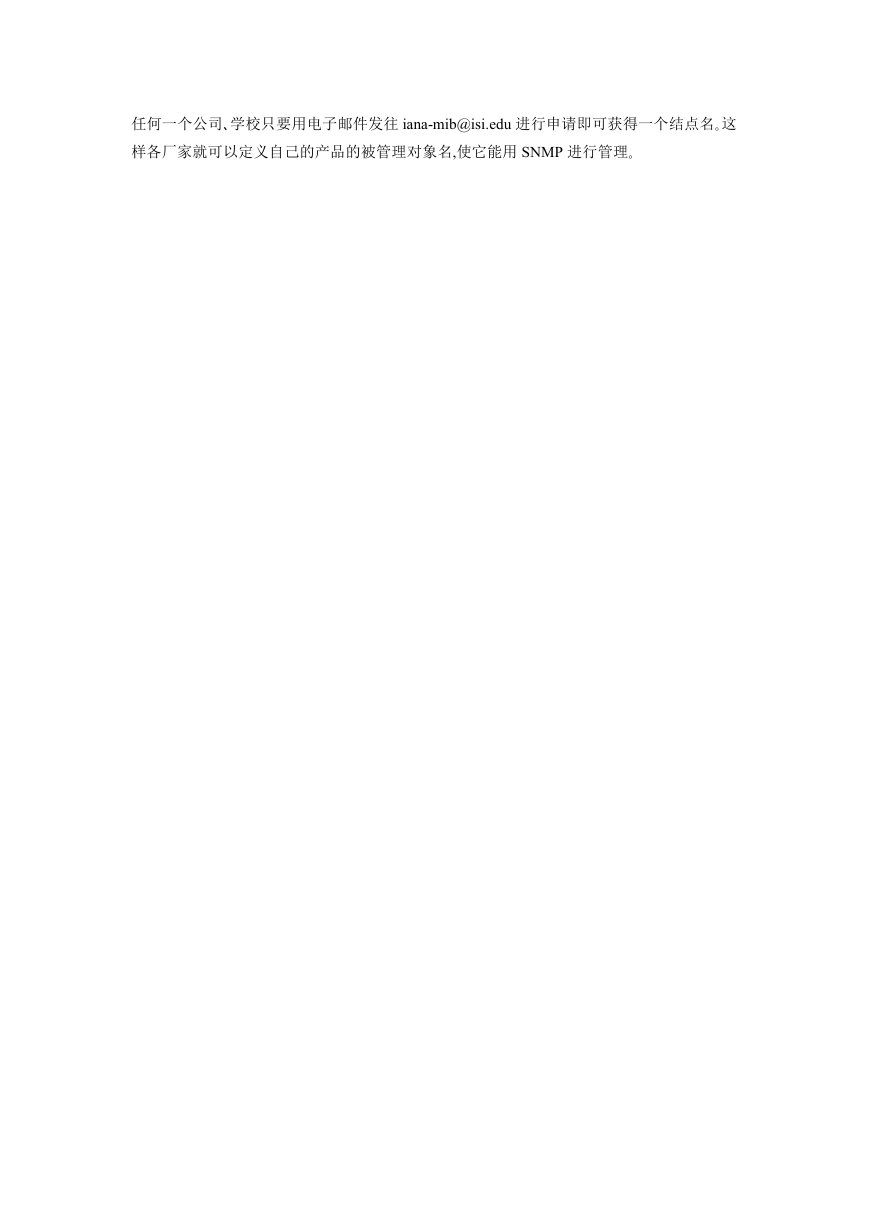

任何一个公司､学校只要用电子邮件发往 iana-mib@isi.edu 进行申请即可获得一个结点名｡这 样各厂家就可以定义自己的产品的被管理对象名,使它能用 SNMP 进行管理｡
