    2009 年电气工程师发输变电专业案例考试真题上午卷 案例题是 4 选 1 的方式，各小题前后之间没有联系，共 25 道小题，每题分值为 2 分，上午 卷 50 分，下午卷 50 分，试卷满分 100 分。案例题一定要有分析(步骤和过程)、计算(要列 出相应的公式)、依据(主要是规程、规范、手册)，如果是论述题要列出论点 1、根据以下材料回答 1-5 题： 如该变电站主变压器需经常切换，110kV 线路较短，有穿越功率 20MVA，各侧电气主接线采 用以下哪组主接线经济合理，依据是什么?（ A．110kV 内桥接线，35kV 单母线接线，10kV 单母线分段接线 B．1 10kV 外桥接线，35kV 单母线分段接线，10kV 单母线分段接线 C．1 10kV 单母线接线，35kV 单母线分段接线，10kV 单母线分段接线 D．1 10kV 变压器组接线，35kV 双母线接线，10kV 单母线接线 ） 2、假如该变电所 1 10kV 侧采用内桥接线，主变压器 l lokV 隔离开关需能切合空载变压器， 由于材质和制造原因，变压器的空载励磁电流不相同，按隔离开关的切合电流的能力，该变 压器的空载励磁电流不可超过下列哪项?并简述理由。（ A．0．9A B．1．2A C．2．0A D．2．9A ） ） 3、假如变电所 110kV 侧采用外桥接线，有 20MVA 的穿越功率，请计算桥回路持续工作电流 为：（ A．165．3A B．270．3A C．330．6A D．435．6A 4、假如该变电所 35kV 出线所连接电网的单相接地故障电容电流为 14A，需在本变压器 35kV 中性点设消弧线圈，采用过补偿计算，消弧线圈容量宜选：（ A．350kVA B．315kVA C．400kVA D．500kVA ） 1
    5、假如该变电所为终端变电所，只有一台主变压器，一回 110kV 进线，主变压器 110kV 侧 中性点为全绝缘，说明中性点的接地方式不宜采用下列哪一种?（ A．直接接地 B．经消弧线圈接地 C．经高电阻接地 D．不接地 ） 6、根据以下材料回答 6-10 题： 请问图中高压配电装置属于下列哪一种?并简要说明这种布置的特点。（ A．普通中型 B．分相中型 C．半高型 D．高型 ） 7、请问图中小安全距离，哪个尺寸有误?并简要说明原因。（ A．母线至隔离开关引下线对地面净距 L1=4300mm B．隔离开关的安装高度 L2=2500mm C．进线段带电作业时，上侧导线对主母线的垂直距离 L3=2500mm D．跳线弧垂 L4≥1800mm ） 8、若该变电站地处高海拔地区，经海拔修正后，A1 值为 2000mm，则母线至隔离开关引下线 对地面的距离 L1 值应为下列哪项数值?（ A．4500mm B．4300mm C．4100mm D．3800mm ） 2

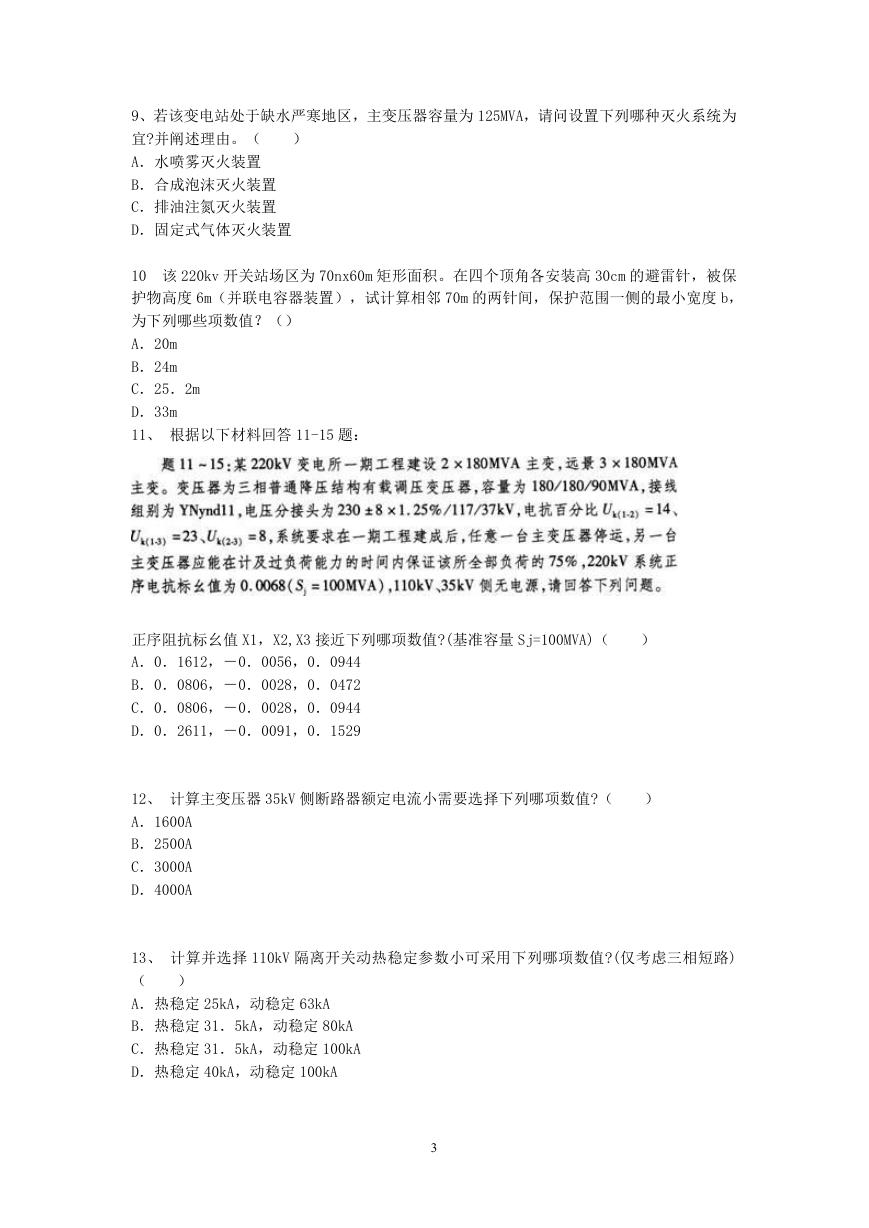

    ） 9、若该变电站处于缺水严寒地区，主变压器容量为 125MVA，请问设置下列哪种灭火系统为 宜?并阐述理由。（ A．水喷雾灭火装置 B．合成泡沫灭火装置 C．排油注氮灭火装置 D．固定式气体灭火装置 10 该 220kv 开关站场区为 70nx60m 矩形面积。在四个顶角各安装高 30cm 的避雷针，被保 护物高度 6m（并联电容器装置），试计算相邻 70m 的两针间，保护范围一侧的最小宽度 b， 为下列哪些项数值？（） A．20m B．24m C．25．2m D．33m 11、 根据以下材料回答 11-15 题： 正序阻抗标幺值 X1，X2,X3 接近下列哪项数值?(基准容量 Sj=100MVA)（ A．0．1612，－0．0056，0．0944 B．0．0806，－0．0028，0．0472 C．0．0806，－0．0028，0．0944 D．0．2611，－0．0091，0．1529 12、 计算主变压器 35kV 侧断路器额定电流小需要选择下列哪项数值?（ A．1600A B．2500A C．3000A D．4000A ） ） ） 13、 计算并选择 110kV 隔离开关动热稳定参数小可采用下列哪项数值?(仅考虑三相短路) （ A．热稳定 25kA，动稳定 63kA B．热稳定 31．5kA，动稳定 80kA C．热稳定 31．5kA，动稳定 100kA D．热稳定 40kA，动稳定 100kA 3

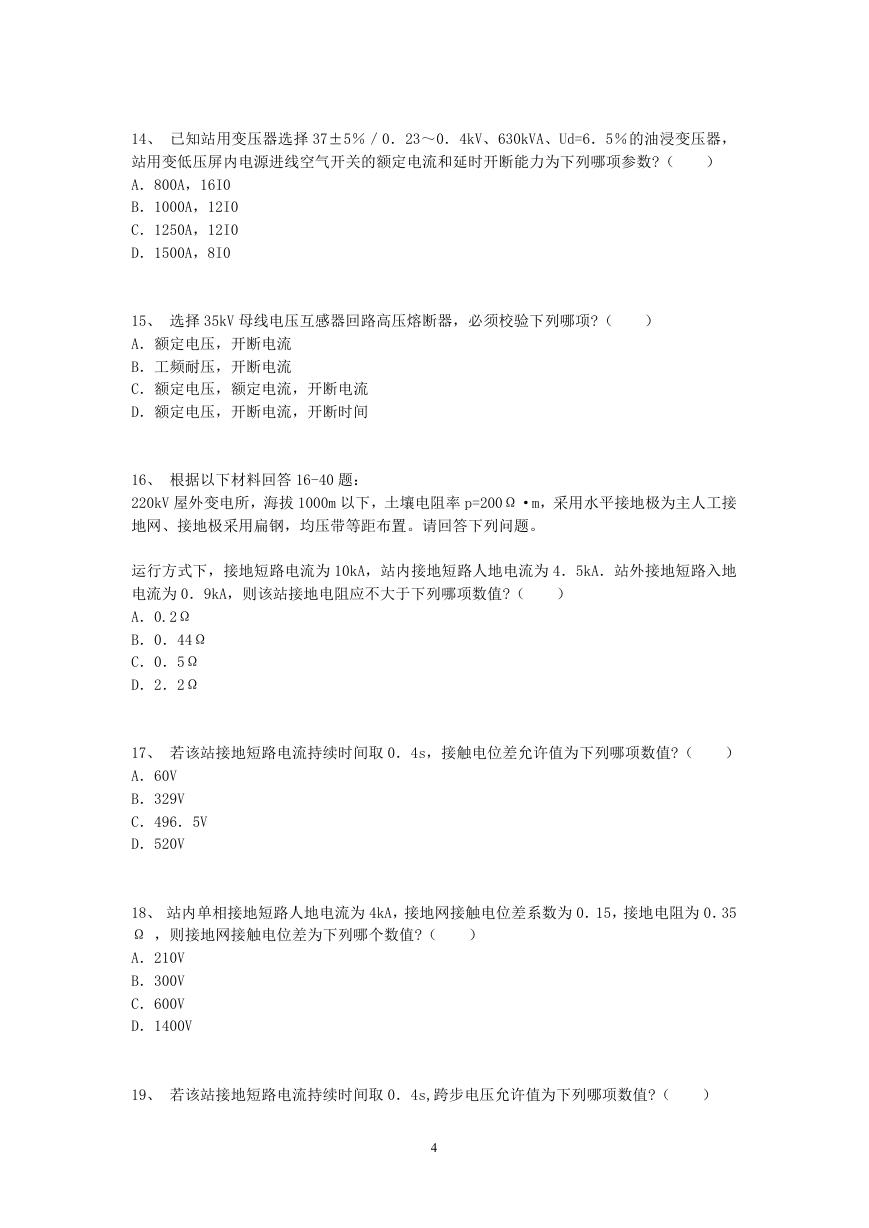

    14、 已知站用变压器选择 37±5％／0．23～0．4kV、630kVA、Ud=6．5％的油浸变压器， 站用变低压屏内电源进线空气开关的额定电流和延时开断能力为下列哪项参数?（ A．800A，16I0 B．1000A，12I0 C．1250A，12I0 D．1500A，8I0 ） 15、 选择 35kV 母线电压互感器回路高压熔断器，必须校验下列哪项?（ A．额定电压，开断电流 B．工频耐压，开断电流 C．额定电压，额定电流，开断电流 D．额定电压，开断电流，开断时间 ） 16、 根据以下材料回答 16-40 题： 220kV 屋外变电所，海拔 1000m 以下，土壤电阻率 p=200Ω·m，采用水平接地极为主人工接 地网、接地极采用扁钢，均压带等距布置。请回答下列问题。 运行方式下，接地短路电流为 10kA，站内接地短路人地电流为 4．5kA．站外接地短路入地 电流为 0．9kA，则该站接地电阻应不大于下列哪项数值?（ A．0.2Ω B．0．44Ω C．0．5Ω D．2．2Ω ） 17、 若该站接地短路电流持续时间取 0．4s，接触电位差允许值为下列哪项数值?（ A．60V B．329V C．496．5V D．520V ） 18、 站内单相接地短路人地电流为 4kA，接地网接触电位差系数为 0．15，接地电阻为 0．35 Ω ，则接地网接触电位差为下列哪个数值?（ A．210V B．300V C．600V D．1400V ） 19、 若该站接地短路电流持续时间取 0．4s,跨步电压允许值为下列哪项数值?（ ） 4

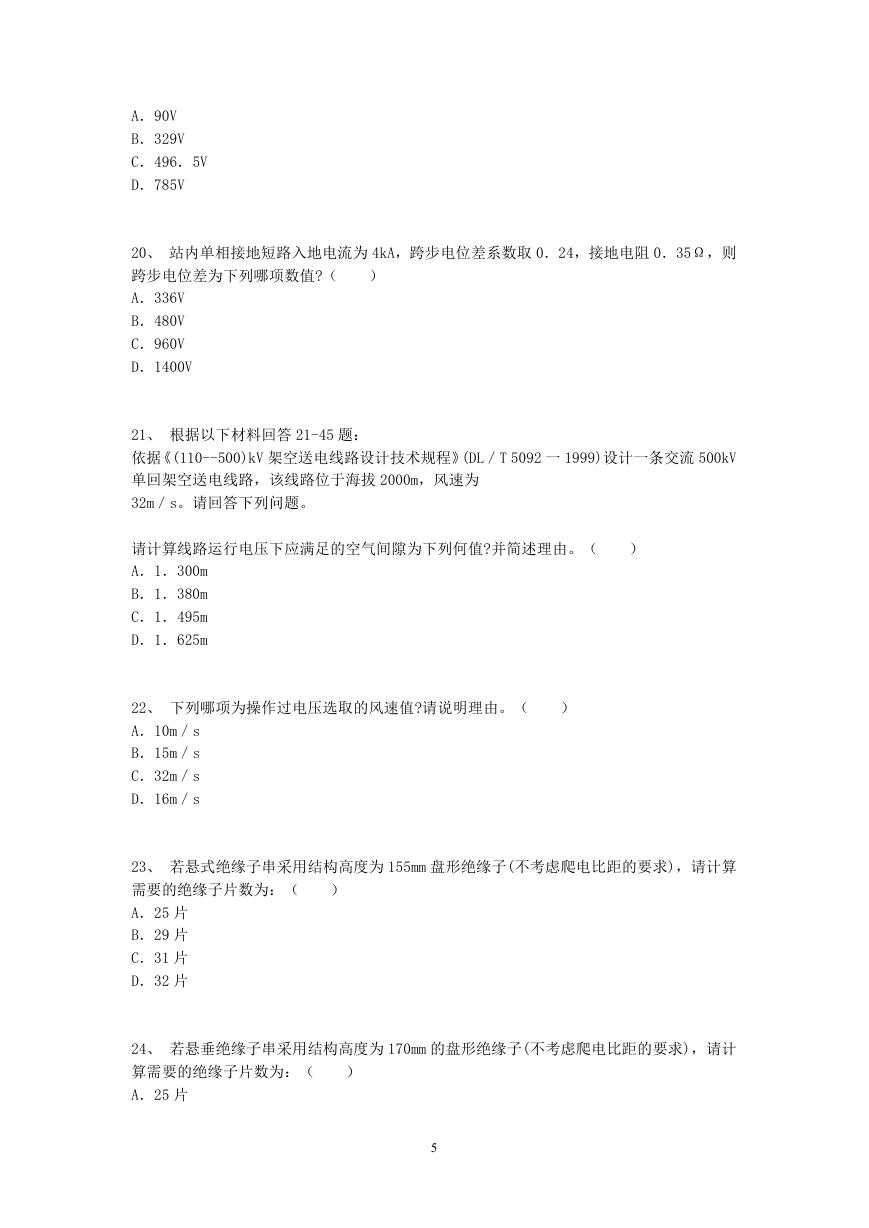

    A．90V B．329V C．496．5V D．785V 20、 站内单相接地短路入地电流为 4kA，跨步电位差系数取 0．24，接地电阻 0．35Ω，则 跨步电位差为下列哪项数值?（ A．336V B．480V C．960V D．1400V ） 21、 根据以下材料回答 21-45 题： 依据《(110--500)kV 架空送电线路设计技术规程》(DL／T 5092 一 1999)设计一条交流 500kV 单回架空送电线路，该线路位于海拔 2000m，风速为 32m／s。请回答下列问题。 请计算线路运行电压下应满足的空气间隙为下列何值?并简述理由。（ A．1．300m B．1．380m C．1．495m D．1．625m ） 22、 下列哪项为操作过电压选取的风速值?请说明理由。（ A．10m／s B．15m／s C．32m／s D．16m／s ） ） 23、 若悬式绝缘子串采用结构高度为 155mm 盘形绝缘子(不考虑爬电比距的要求)，请计算 需要的绝缘子片数为：（ A．25 片 B．29 片 C．31 片 D．32 片 24、 若悬垂绝缘子串采用结构高度为 170mm 的盘形绝缘子(不考虑爬电比距的要求)，请计 算需要的绝缘子片数为：（ A．25 片 ） 5
    B．27 片 C．29 片 D．32 片 25、 若该线路确定悬垂绝缘子串采用 31 片 155mm 高度的盘形绝缘子(防雷要求与放电问隙 按线性考虑)，请问雷电过电压间隙为下列何值?并简述理由。（ A．3．3m B．4．1m C．3．8m D．3．7m ） 6
