感谢您选择天津光电传真机

在安装本产品前，请阅读并理解使用说明书的全部内容。

安全注意事项

当您使用天津光电传真机时，请注意下列安全预防措施。

─电源线、电源插头、电源插座及其连接电缆损伤或磨损;

无线电干扰

一概述

功能与特点

　 ◎来电显示(CID)：在振铃的第一声与第二声之间，将来电号码和时间提取并显示出来。

◎来电查询及快速回拨：可查询最近16次来电号码；若要给查到的某一号码回拨，拿起电话手机即可自动回拨。

◎中文显示：本机液晶显示屏可显示中文的操作提示、机器当前状态、故障报警等内容。

外观

操作面板

按键功能

② [接收方式]

③ [来电查询]

④ [▲]和[▼]

⑤ [停止/清除]

⑥ [启动/复印]

⑦ [帮助]

① 液晶显示器

⑨ 电源指示灯

二安装说明

使用注意事项

开箱

传真机主机

安装机器

图一：主机的电话（

三开机

接通电源

提示：该机耗电量极小，可一直保持通电。一旦断电，机内装有的锂电池将保持存储器的内容（如：识别编码、名

复印

2 按[启动/复印]键机器开始复印。

四打印操作指南

设置日期和时间

设置本机名称标志（LOGO）

提示：扫描输入完成后名称标志自动打印出来，请确认设置是否正确。如不满意，可按上述方法重新输入设置。

设置本机识别编码（ID）

六功能参数的设置与调整

设置原稿浓淡

1 按[▲]键或[▼]键进入设置原稿浓淡状态

显示器显示出原来设置，例如：04级。

2 再按[设置]键，根据原稿情况可在01～07之间选择浓淡等级。

设置输出电平

设置自动转接振铃次数

1 按[▲]键或[▼]键进入设置自动转接振铃次数状态

显示器显示出原来设置，例如：04次。

2 按[设置]键，根据用户需要可在01～09之间减少或增加转接振铃次数值。

设置通信报告打印开关

1 按[▲]键或[▼]键，进入通信报告打印开关状态设通信报告开关

显示器显示出原来设置，例如：不打印不打印

2按[设置]键，根据用户需要可选择“不打印”、“每次打印”、“打印最后32次”或“打印最后一次”。

如选择为“打印最后32次”此时机器自动打出最近32次通信管理报告。如选

择“打印最后一次”则机器自动打出最后一次通信报告。

设置通信线路选择

1 按[▲]键或[▼]键，进入通信线路选择设置状态通信线路选择

七电话操作

常规拨号

提示：摘机10秒钟后开始计时，显示时间仅供参考。

来电查询拨号

八传真发送

发送稿件的准备

提示：如果要发送上述类型的稿件，请先复印一份，然后再用复印件发送。对于太薄

安放稿件

传真发送

多页发送

九传真接收

接收方式选择

电话方式下接收

传真方式下接收

自动方式下接收

提示：在振铃达到自动转接振铃次数前，拿起手机仍可通话。

十预约传真后通话

预约通话设置

提示：若5声“哔”音后仍未拿起手机，则通信结束, 通话请求失效。

预约通话应答

在待机（即挂机）状态，有电话打入，在振铃的第一声与第二声之间将来电的电话号码和时间显示出来，若未

显示器显示：

本机可将近十六次的来电号码存储，以备查询。当有电话打入，如接听了电话则不显示电话手柄图形。

查看近16次来电显示信息

1 按[来电查询]键，进入查看16次来电显示信息状态

显示器显示出来电号码和时间，例如：28227986。 1

2 按[▲]键或[▼]键，用户可查看1～16条的来电号码和时间。

打印来电信息

按[来电查询]键，进入查看16次来电显示信息状态后，按[启动/复印]键打印出最近16次来电显示信息。

来电快速回拨

当用户选择其中某个来电号码进行回拨时，只要摘机即可自动拨号。

十二打印表格及报告

打印当前功能参数表

1 按[▲]键或[▼]键,进入打印功能参数表状态

显示器显示出

2 按 [启动/复印] 键确认，机器自动打印出当前功能参数表。

1 按[▲]键或[▼]键,进入打印页眉样张状态

显示器显示出：

2 按 [启动/复印] 键确认，机器会自动打印出页眉样张。

打印通信管理报告

1 按[▲]键或[▼]键,进入打印通信管理报告状态打印通信管理报

显示器显示出

2 按[设置]键显示器滚动显示“不打印”、“每次打”、“打印最近32次”或“打印最后一

3 按 [启动/复印] 键确认。如选择“打印最近32次”，机器自动打印出最近

32次通信管理报告。

十三告警显示

1 当纸仓无热敏纸或热敏纸用完时，显示器显示

2 在发送状态时没放稿件，显示器显示

3 当传真时对方占线，显示器显示

4 当热敏头打印过热时，显示器显示

5 当发送或接收传真不成功时，显示器显示

十四故障排除及日常维护

故障原因

清除卡住的记录纸

传真纸的保存

十五技术规格

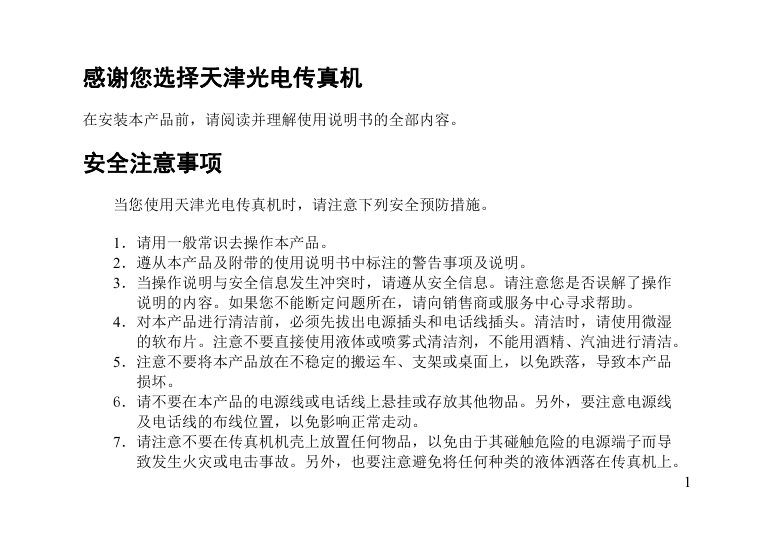

感谢您选择天津光电传真机在安装本产品前，请阅读并理解使用说明书的全部内容。安全注意事项当您使用天津光电传真机时，请注意下列安全预防措施。 1．请用一般常识去操作本产品。 2．遵从本产品及附带的使用说明书中标注的警告事项及说明。 3．当操作说明与安全信息发生冲突时，请遵从安全信息。请注意您是否误解了操作说明的内容。如果您不能断定问题所在，请向销售商或服务中心寻求帮助。 4．对本产品进行清洁前，必须先拔出电源插头和电话线插头。清洁时，请使用微湿的软布片。注意不要直接使用液体或喷雾式清洁剂，不能用酒精、汽油进行清洁。 5．注意不要将本产品放在不稳定的搬运车、支架或桌面上，以免跌落，导致本产品损坏。 6．请不要在本产品的电源线或电话线上悬挂或存放其他物品。另外，要注意电源线及电话线的布线位置，以免影响正常走动。 7．请注意不要在传真机机壳上放置任何物品，以免由于其碰触危险的电源端子而导致发生火灾或电击事故。另外，也要注意避免将任何种类的液体洒落在传真机上。 1

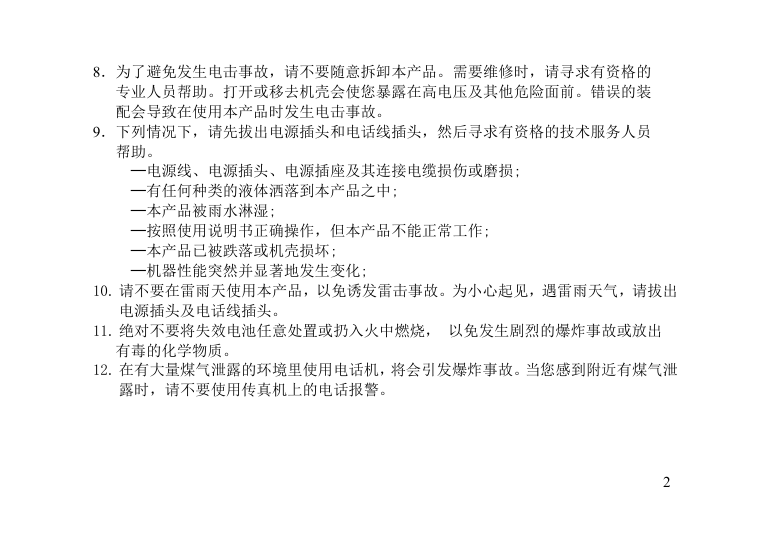

8．为了避免发生电击事故，请不要随意拆卸本产品。需要维修时，请寻求有资格的专业人员帮助。打开或移去机壳会使您暴露在高电压及其他危险面前。错误的装配会导致在使用本产品时发生电击事故。 9．下列情况下，请先拔出电源插头和电话线插头，然后寻求有资格的技术服务人员帮助。 ─电源线、电源插头、电源插座及其连接电缆损伤或磨损; ─有任何种类的液体洒落到本产品之中; ─本产品被雨水淋湿; ─按照使用说明书正确操作，但本产品不能正常工作; ─本产品已被跌落或机壳损坏; ─机器性能突然并显著地发生变化; 10. 请不要在雷雨天使用本产品，以免诱发雷击事故。为小心起见，遇雷雨天气，请拔出电源插头及电话线插头。 11. 绝对不要将失效电池任意处置或扔入火中燃烧，以免发生剧烈的爆炸事故或放出有毒的化学物质。 12. 在有大量煤气泄露的环境里使用电话机，将会引发爆炸事故。当您感到附近有煤气泄露时，请不要使用传真机上的电话报警。 2

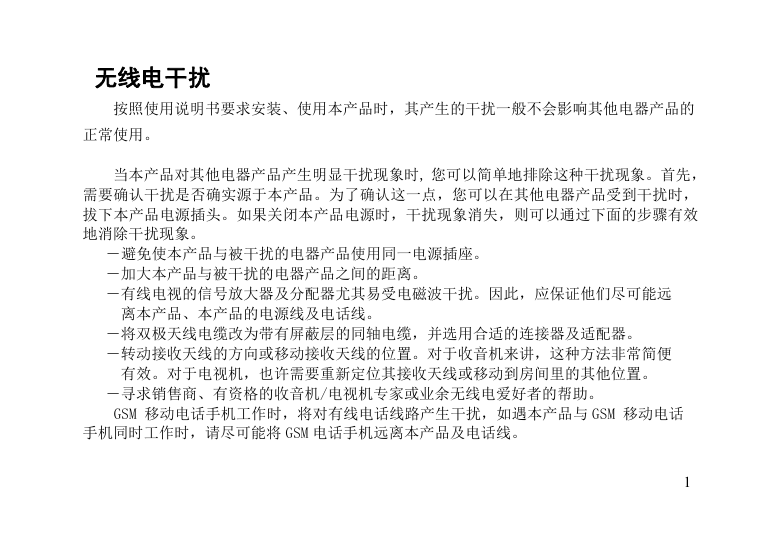

无线电干扰按照使用说明书要求安装、使用本产品时，其产生的干扰一般不会影响其他电器产品的正常使用。当本产品对其他电器产品产生明显干扰现象时, 您可以简单地排除这种干扰现象。首先，需要确认干扰是否确实源于本产品。为了确认这一点，您可以在其他电器产品受到干扰时，拔下本产品电源插头。如果关闭本产品电源时，干扰现象消失，则可以通过下面的步骤有效地消除干扰现象。 ―避免使本产品与被干扰的电器产品使用同一电源插座。 ―加大本产品与被干扰的电器产品之间的距离。 ―有线电视的信号放大器及分配器尤其易受电磁波干扰。因此，应保证他们尽可能远离本产品、本产品的电源线及电话线。 ―将双极天线电缆改为带有屏蔽层的同轴电缆，并选用合适的连接器及适配器。 ―转动接收天线的方向或移动接收天线的位置。对于收音机来讲，这种方法非常简便有效。对于电视机，也许需要重新定位其接收天线或移动到房间里的其他位置。 ―寻求销售商、有资格的收音机/电视机专家或业余无线电爱好者的帮助。 GSM 移动电话手机工作时，将对有线电话线路产生干扰，如遇本产品与 GSM 移动电话手机同时工作时，请尽可能将 GSM 电话手机远离本产品及电话线。 1

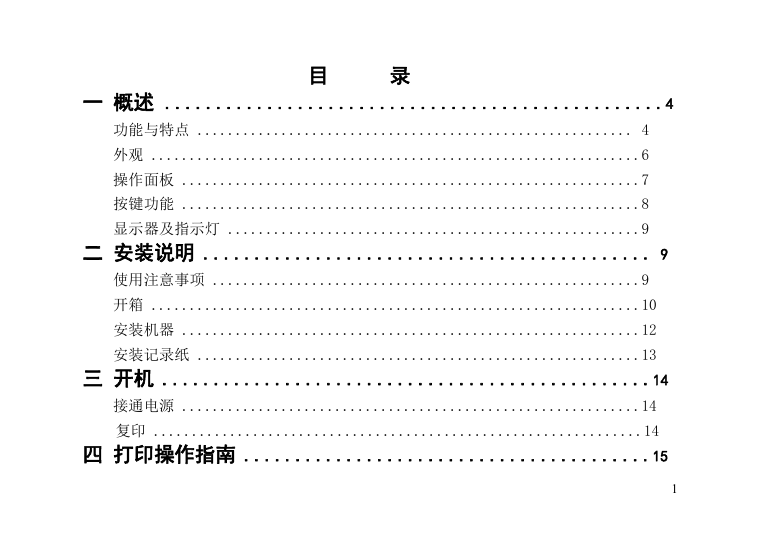

目录一概述 .................................................4 功能与特点 ......................................................... 4 外观 ................................................................6 操作面板 ............................................................7 按键功能 ............................................................8 显示器及指示灯 ......................................................9 二安装说明 ............................................ 9 使用注意事项 ........................................................9 开箱 ................................................................10 安装机器 ............................................................12 安装记录纸 ..........................................................13 三开机 ................................................14 接通电源 ............................................................14 复印 ................................................................14 四打印操作指南 ........................................15 1

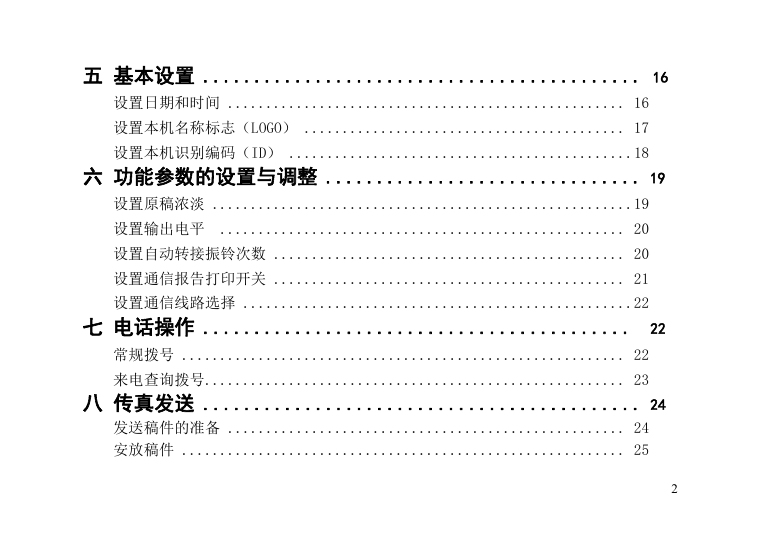

五基本设置 ........................................... 16 设置日期和时间 .................................................... 16 设置本机名称标志（LOGO） .......................................... 17 设置本机识别编码（ID） .............................................18 六功能参数的设置与调整 ............................... 19 设置原稿浓淡 .......................................................19 设置输出电平 ..................................................... 20 设置自动转接振铃次数 .............................................. 20 设置通信报告打印开关 .............................................. 21 设置通信线路选择 ...................................................22 七电话操作 .......................................... 22 常规拨号 .......................................................... 22 来电查询拨号....................................................... 23 八传真发送 ........................................... 24 发送稿件的准备 .................................................... 24 安放稿件 .......................................................... 25 2

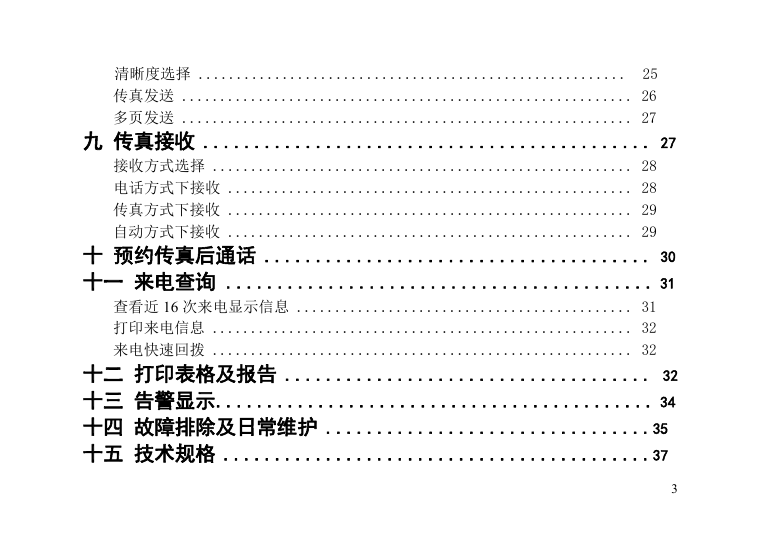

清晰度选择 ........................................................ 25 传真发送 ........................................................... 26 多页发送 ........................................................... 27 九传真接收 ............................................ 27 接收方式选择 ....................................................... 28 电话方式下接收 ..................................................... 28 传真方式下接收 ..................................................... 29 自动方式下接收 ..................................................... 29 十预约传真后通话 ...................................... 30 十一来电查询 .......................................... 31 查看近 16 次来电显示信息 ............................................ 31 打印来电信息 ....................................................... 32 来电快速回拨 ....................................................... 32 十二打印表格及报告 .................................... 32 十三告警显示........................................... 34 十四故障排除及日常维护 ................................35 十五技术规格 ..........................................37 3

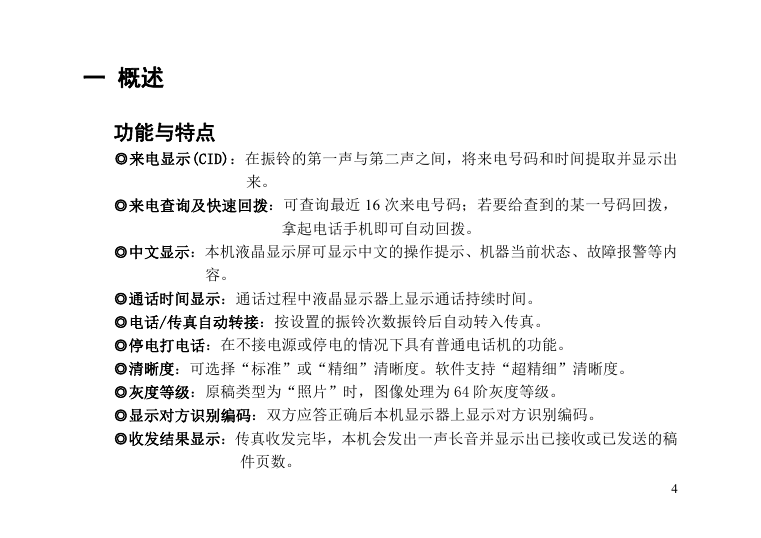

一概述功能与特点 ◎来电显示(CID)：在振铃的第一声与第二声之间，将来电号码和时间提取并显示出来。 ◎来电查询及快速回拨：可查询最近 16 次来电号码；若要给查到的某一号码回拨，拿起电话手机即可自动回拨。 ◎中文显示：本机液晶显示屏可显示中文的操作提示、机器当前状态、故障报警等内容。 ◎通话时间显示：通话过程中液晶显示器上显示通话持续时间。 ◎电话/传真自动转接：按设置的振铃次数振铃后自动转入传真。 ◎停电打电话：在不接电源或停电的情况下具有普通电话机的功能。 ◎清晰度：可选择“标准”或“精细”清晰度。软件支持“超精细”清晰度。 ◎灰度等级：原稿类型为“照片”时，图像处理为 64 阶灰度等级。 ◎显示对方识别编码：双方应答正确后本机显示器上显示对方识别编码。 ◎收发结果显示：传真收发完毕，本机会发出一声长音并显示出已接收或已发送的稿件页数。 4

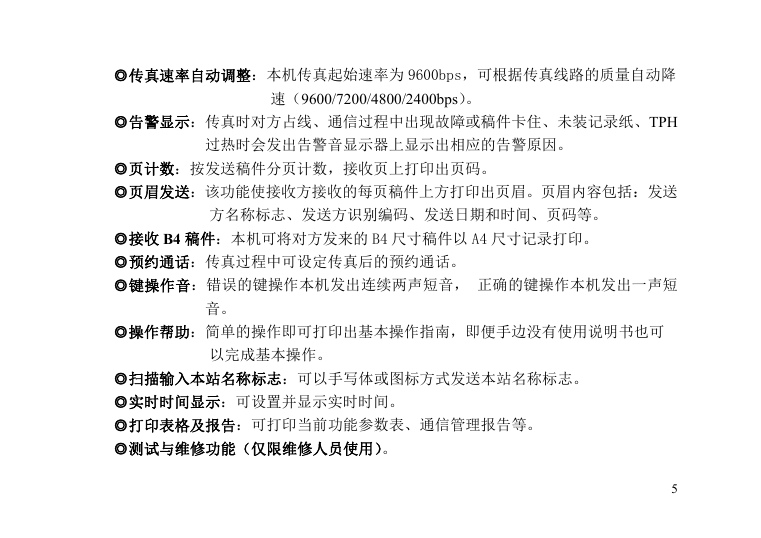

◎传真速率自动调整：本机传真起始速率为 9600bps，可根据传真线路的质量自动降速（9600/7200/4800/2400bps）。 ◎告警显示：传真时对方占线、通信过程中出现故障或稿件卡住、未装记录纸、TPH 过热时会发出告警音显示器上显示出相应的告警原因。 ◎页计数：按发送稿件分页计数，接收页上打印出页码。 ◎页眉发送：该功能使接收方接收的每页稿件上方打印出页眉。页眉内容包括：发送方名称标志、发送方识别编码、发送日期和时间、页码等。 ◎接收 B4 稿件：本机可将对方发来的 B4 尺寸稿件以 A4 尺寸记录打印。 ◎预约通话：传真过程中可设定传真后的预约通话。 ◎键操作音：错误的键操作本机发出连续两声短音，正确的键操作本机发出一声短音。 ◎操作帮助：简单的操作即可打印出基本操作指南，即便手边没有使用说明书也可以完成基本操作。 ◎扫描输入本站名称标志：可以手写体或图标方式发送本站名称标志。 ◎实时时间显示：可设置并显示实时时间。 ◎打印表格及报告：可打印当前功能参数表、通信管理报告等。 ◎测试与维修功能（仅限维修人员使用）。 5
