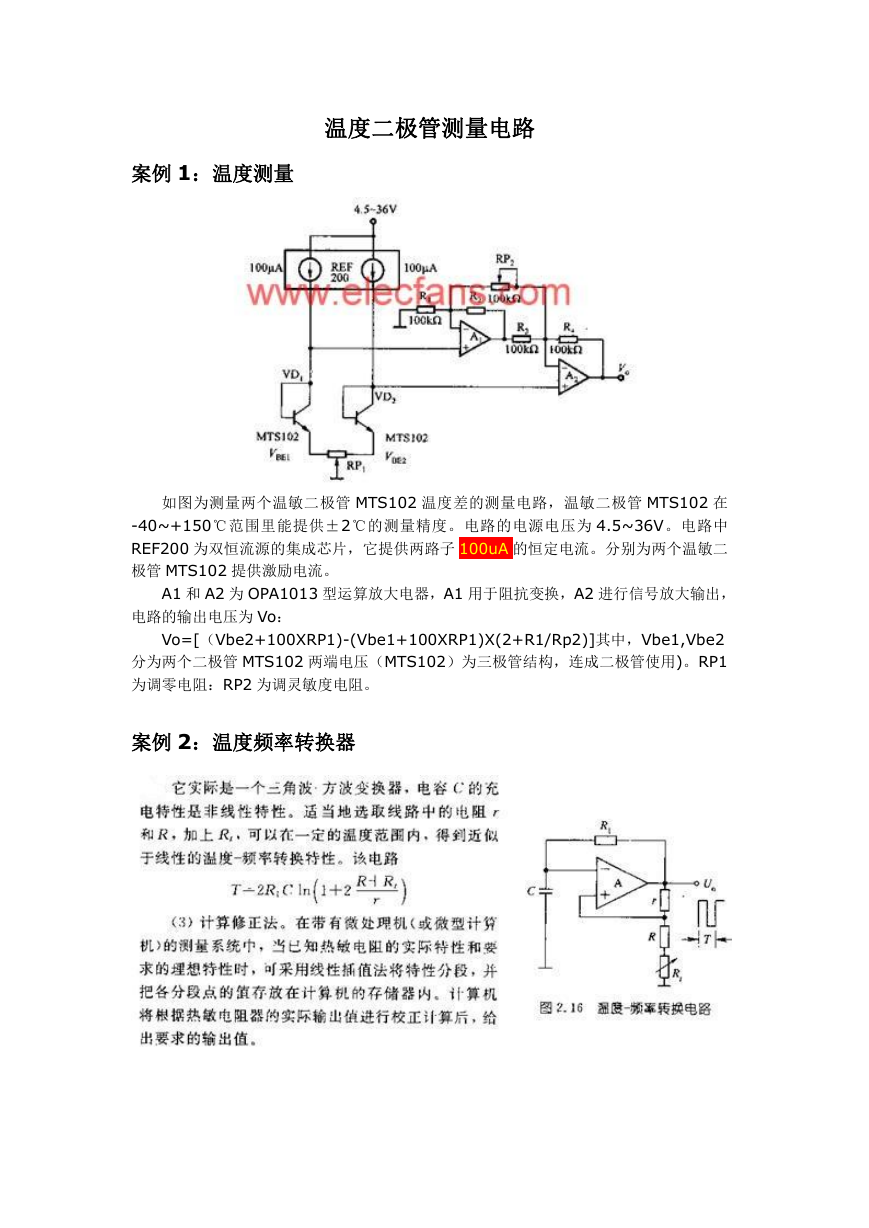

温度二极管测量电路 案例 1：温度测量 如图为测量两个温敏二极管 MTS102 温度差的测量电路，温敏二极管 MTS102 在 -40~+150℃范围里能提供±2℃的测量精度。电路的电源电压为 4.5~36V。电路中 REF200 为双恒流源的集成芯片，它提供两路子 100uA 的恒定电流。分别为两个温敏二 极管 MTS102 提供激励电流。 A1 和 A2 为 OPA1013 型运算放大电器，A1 用于阻抗变换，A2 进行信号放大输出， 电路的输出电压为 Vo： Vo=[（Vbe2+100XRP1)-(Vbe1+100XRP1)X(2+R1/Rp2)]其中，Vbe1,Vbe2 分为两个二极管 MTS102 两端电压（MTS102）为三极管结构，连成二极管使用)。RP1 为调零电阻：RP2 为调灵敏度电阻。 案例 2：温度频率转换器
