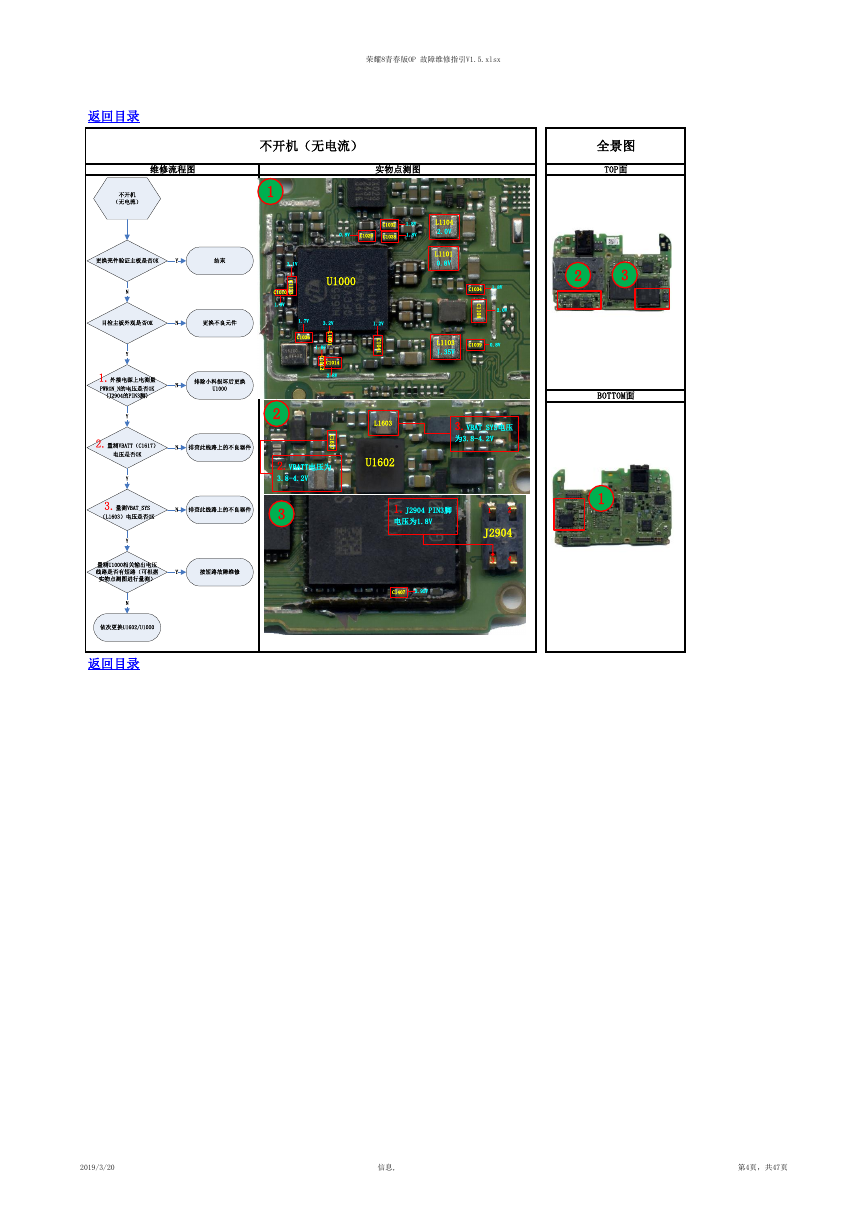

荣耀8青春版OP 故障维修指引V1.5.xlsx 返回目录 不开机（无电流） 维修流程图 实物点测图 1 C1032 0.8V C1029 C1038 1.8V 1.8V 3.1V C 1 1 2 3 C1010 1.8V U1000 1.7V 3.2V C1036 L 1 0 0 1 1.8V C 1 0 1 2 C1014 2.8V 1.2V C 1 0 4 1 L1104 2.0V L1101 0.8V C1034 1.8V C 1 1 0 8 2.0V L1103 1.35V C1039 0.8V 2 C 1 6 1 7 2.VBATT电压为 3.8-4.2V 3 L1603 U1602 3.VBAT_SYS电压 为3.8-4.2V 1.J2904 PIN3脚 电压为1.8V C1407 2.95V 1 2 J2904 3 4 返回目录 全景图 TOP面 2 3 BOTTOM面 1 2019/3/20 信息, 第4页，共47页 更换不良元件N目检主板外观是否OK不开机（无电流）1.外接电源上电测量PWRON_N的电压是否OK(J2904的PIN3脚)2.量测VBATT（C1617）电压是否OKY排除小料损坏后更换U1000NY排查此线路上的不良器件N量测U1000相关输出电压线路是否有短路（可根据实物点测图进行量测）按短路故障维修YY依次更换U1602/U1000N更换壳件验证主板是否OK结束YN3.量测VBAT_SYS（L1603）电压是否OK排查此线路上的不良器件NY
