求最大李雅普诺夫指数的matlab程序.doc

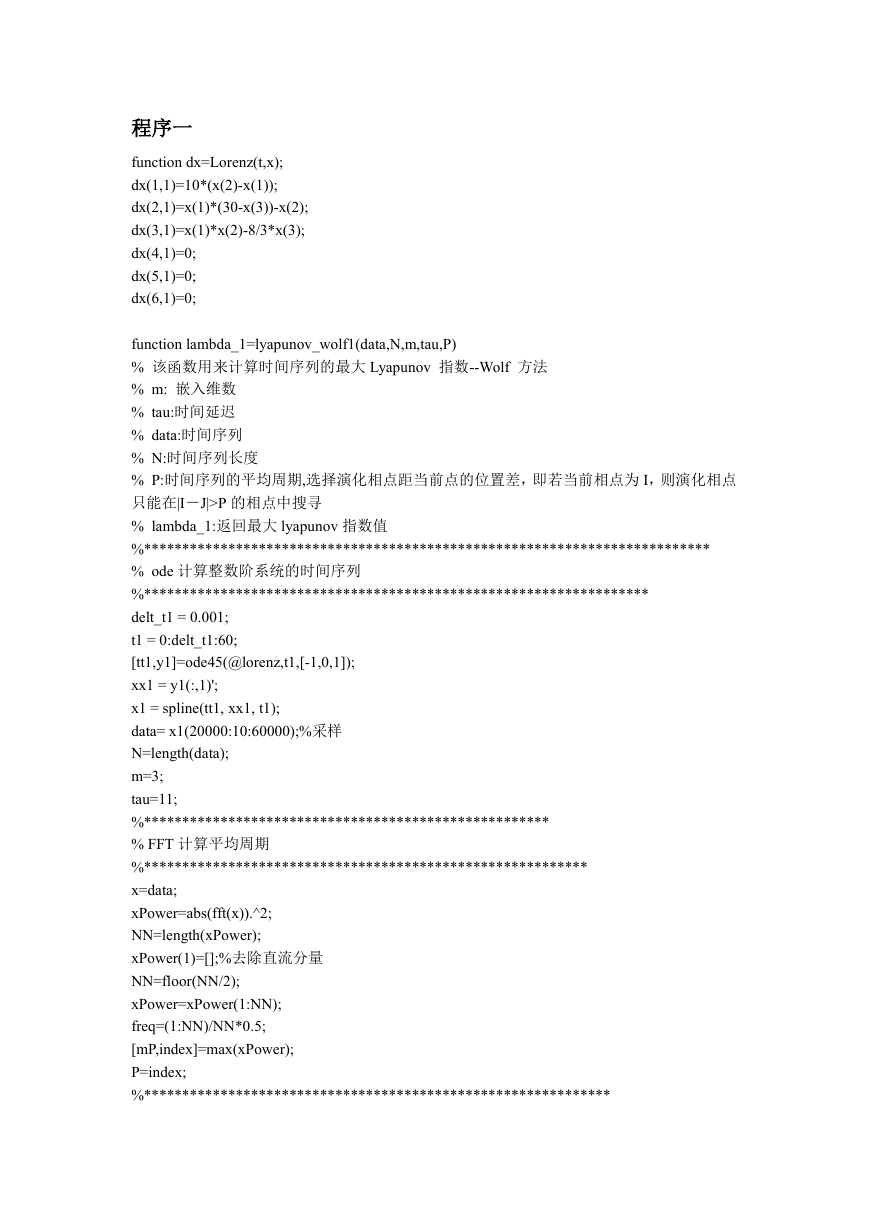

程序一
function dx=Lorenz(t,x);
dx(1,1)=10*(x(2)-x(1));
dx(2,1)=x(1)*(30-x(3))-x(2);
dx(3,1)=x(1)*x(2)-8/3*x(3);
dx(4,1)=0;
dx(5,1)=0;
dx(6,1)=0;
function lambda_1=lyapunov_wolf1(data,N,m,tau,P)
% 该函数用来计算时间序列的最大 Lyapunov 指数--Wolf 方法
% m: 嵌入维数
% tau:时间延迟
% data:时间序列
% N:时间序列长度
% P:时间序列的平均周期,选择演化相点距当前点的位置差，即若当前相点为 I，则演化相点
只能在|I－J|>P 的相点中搜寻
% lambda_1:返回最大 lyapunov 指数值
%**************************************************************************
% ode 计算整数阶系统的时间序列
%******************************************************************
delt_t1 = 0.001;
t1 = 0:delt_t1:60;
[tt1,y1]=ode45(@lorenz,t1,[-1,0,1]);
xx1 = y1(:,1)';
x1 = spline(tt1, xx1, t1);
data= x1(20000:10:60000);%采样
N=length(data);
m=3;
tau=11;
%*****************************************************
% FFT 计算平均周期
%**********************************************************
x=data;
xPower=abs(fft(x)).^2;
NN=length(xPower);
xPower(1)=[];%去除直流分量
NN=floor(NN/2);
xPower=xPower(1:NN);
freq=(1:NN)/NN*0.5;
[mP,index]=max(xPower);
P=index;
%*************************************************************
min_point=1 ; %&&要求最少搜索到的点数
MAX_CISHU=5 ; %&&最大增加搜索范围次数
%FLYINGHAWK
% 求最大、最小和平均相点距离
max_d = 0;
min_d = 1.0e+100;
avg_dd = 0;
Y=reconstitution(data,N,m,tau);
M=N-(m-1)*tau;
for i = 1 : (M-1)
for j = i+1 : M
d = 0;
for k = 1 : m
%最大相点距离
%最小相点距离
%相空间重构
%重构相空间中相点的个数
d = d + (Y(k,i)-Y(k,j))*(Y(k,i)-Y(k,j));
end
d = sqrt(d);
if max_d < d
max_d = d;
end
if min_d > d
min_d = d;
end
avg_dd = avg_dd + d;
end
end
avg_d = 2*avg_dd/(M*(M-1));
%平均相点距离
dlt_eps = (avg_d - min_d) * 0.02 ;
%若在 min_eps～max_eps 中找不到演化相点时，
对 max_eps 的放宽幅度
min_eps = min_d + dlt_eps / 2 ;
max_eps = min_d + 2 * dlt_eps ;
%演化相点与当前相点距离的最小限
%&&演化相点与当前相点距离的最大限
% 从 P+1～M-1 个相点中找与第一个相点最近的相点位置(Loc_DK)及其最短距离 DK
DK = 1.0e+100;
Loc_DK = 2;
for i = (P+1):(M-1)
d = 0;
for k = 1 : m
%第 i 个相点到其最近距离点的距离
%第 i 个相点对应的最近距离点的下标
%限制短暂分离，从点 P+1 开始搜索
d = d + (Y(k,i)-Y(k,1))*(Y(k,i)-Y(k,1));
end
d = sqrt(d);
if (d < DK) & (d > min_eps)
DK = d;
Loc_DK = i;
end
end

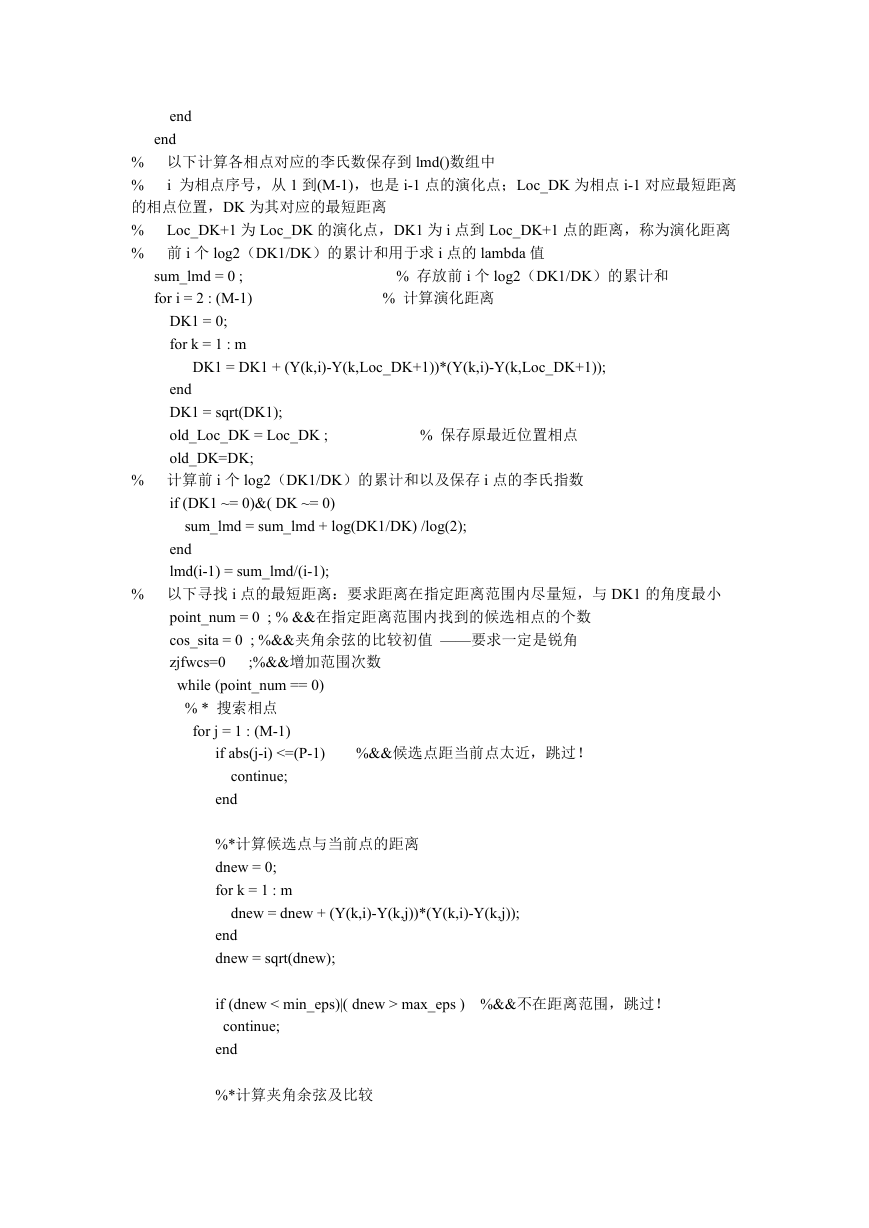

% 以下计算各相点对应的李氏数保存到 lmd()数组中
% i 为相点序号，从 1 到(M-1)，也是 i-1 点的演化点；Loc_DK 为相点 i-1 对应最短距离
的相点位置，DK 为其对应的最短距离
% Loc_DK+1 为 Loc_DK 的演化点，DK1 为 i 点到 Loc_DK+1 点的距离，称为演化距离
% 前 i 个 log2（DK1/DK）的累计和用于求 i 点的 lambda 值
sum_lmd = 0 ;
for i = 2 : (M-1)
DK1 = 0;
for k = 1 : m
% 存放前 i 个 log2（DK1/DK）的累计和
% 计算演化距离
DK1 = DK1 + (Y(k,i)-Y(k,Loc_DK+1))*(Y(k,i)-Y(k,Loc_DK+1));
end
DK1 = sqrt(DK1);
old_Loc_DK = Loc_DK ;
old_DK=DK;
% 保存原最近位置相点
% 计算前 i 个 log2（DK1/DK）的累计和以及保存 i 点的李氏指数
if (DK1 ~= 0)&( DK ~= 0)
sum_lmd = sum_lmd + log(DK1/DK) /log(2);
end
lmd(i-1) = sum_lmd/(i-1);
% 以下寻找 i 点的最短距离：要求距离在指定距离范围内尽量短，与 DK1 的角度最小
point_num = 0 ; % &&在指定距离范围内找到的候选相点的个数
cos_sita = 0 ; %&&夹角余弦的比较初值 ——要求一定是锐角
zjfwcs=0
while (point_num == 0)
% * 搜索相点
for j = 1 : (M-1)
;%&&增加范围次数
if abs(j-i) <=(P-1)
%&&候选点距当前点太近，跳过！
continue;
end
%*计算候选点与当前点的距离
dnew = 0;
for k = 1 : m
dnew = dnew + (Y(k,i)-Y(k,j))*(Y(k,i)-Y(k,j));
end
dnew = sqrt(dnew);
if (dnew < min_eps)|( dnew > max_eps ) %&&不在距离范围，跳过！
continue;
end
%*计算夹角余弦及比较

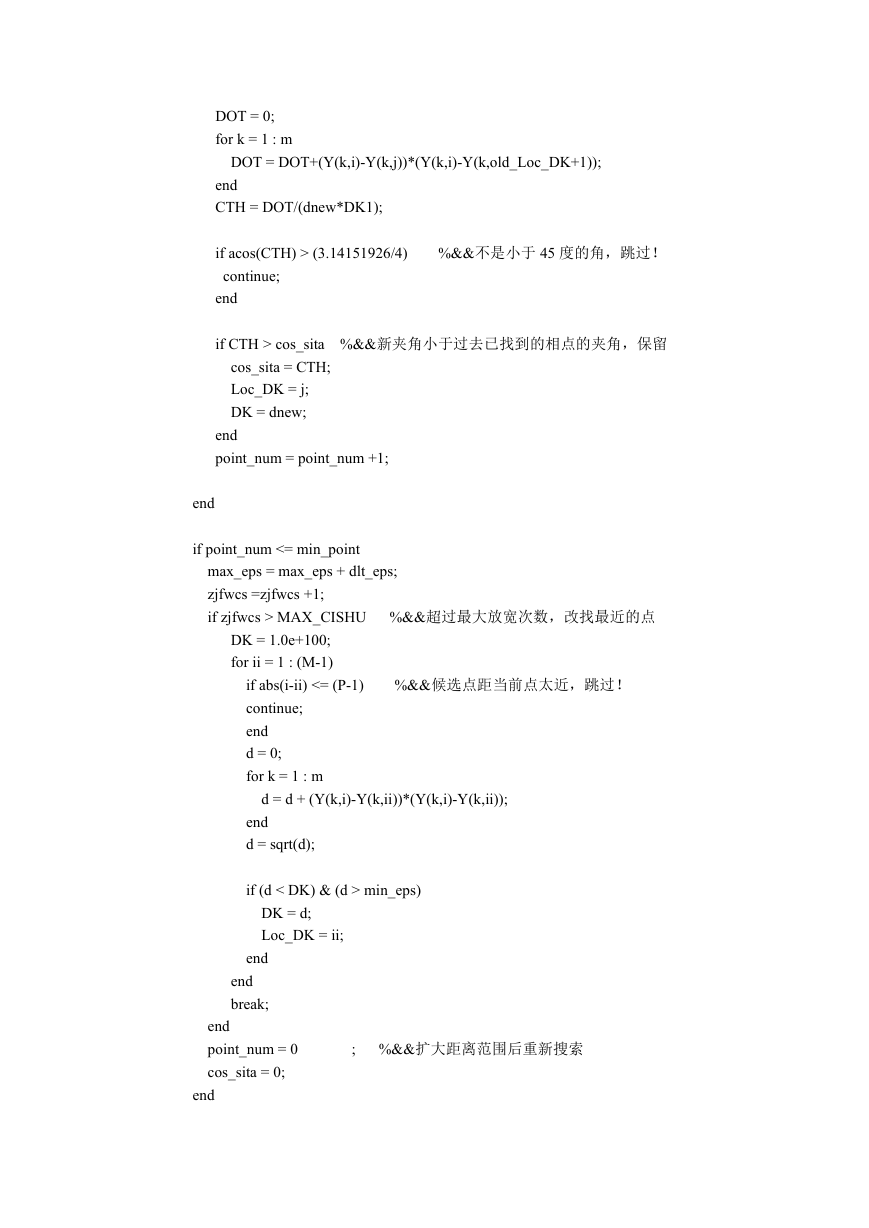

DOT = 0;
for k = 1 : m
DOT = DOT+(Y(k,i)-Y(k,j))*(Y(k,i)-Y(k,old_Loc_DK+1));
end
CTH = DOT/(dnew*DK1);
if acos(CTH) > (3.14151926/4)
continue;
end
%&&不是小于 45 度的角，跳过！
if CTH > cos_sita %&&新夹角小于过去已找到的相点的夹角，保留
cos_sita = CTH;
Loc_DK = j;
DK = dnew;
end
point_num = point_num +1;
end
if point_num <= min_point
max_eps = max_eps + dlt_eps;
zjfwcs =zjfwcs +1;
if zjfwcs > MAX_CISHU %&&超过最大放宽次数，改找最近的点
DK = 1.0e+100;
for ii = 1 : (M-1)
if abs(i-ii) <= (P-1)
continue;
end
d = 0;
for k = 1 : m
%&&候选点距当前点太近，跳过！
d = d + (Y(k,i)-Y(k,ii))*(Y(k,i)-Y(k,ii));
end
d = sqrt(d);
if (d < DK) & (d > min_eps)
DK = d;
Loc_DK = ii;
end
end
break;
end
point_num = 0
cos_sita = 0;
end
; %&&扩大距离范围后重新搜索
end
end

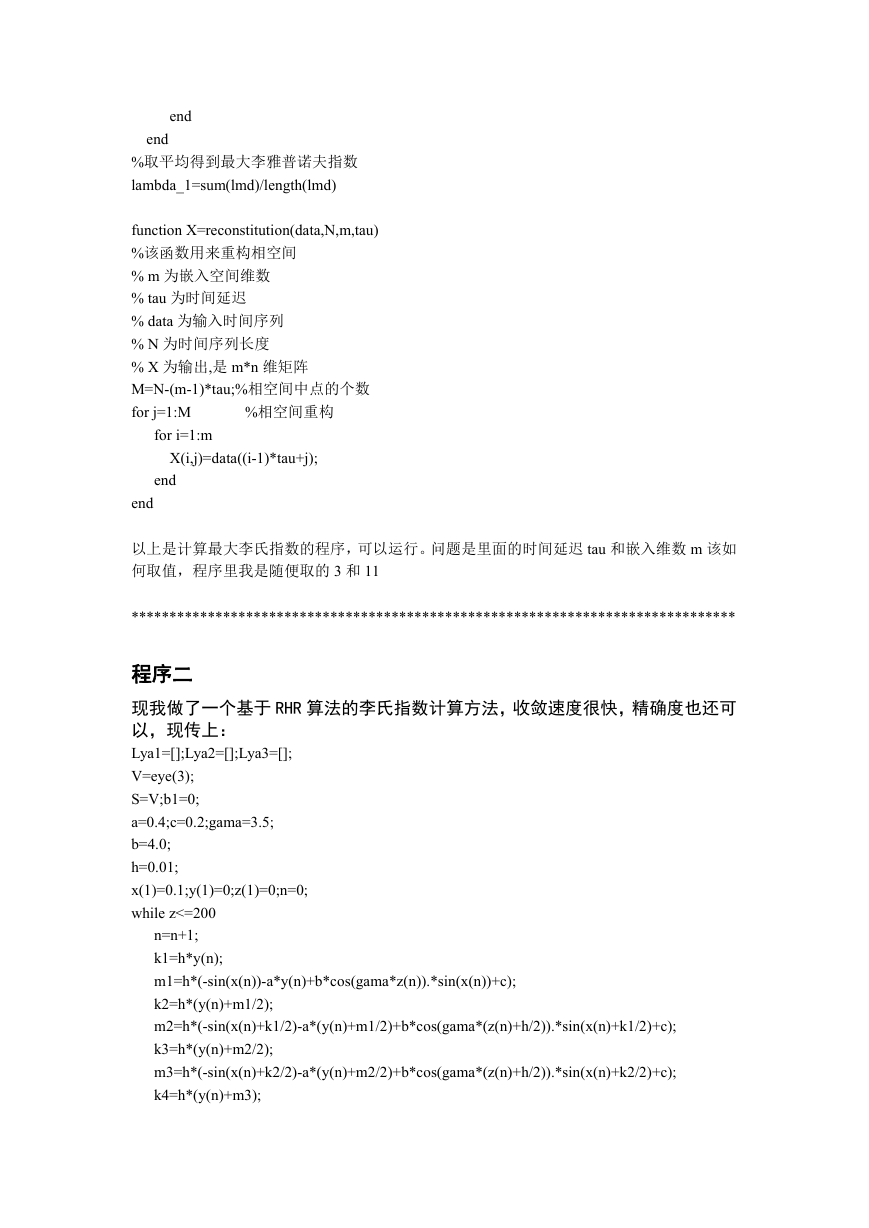

%取平均得到最大李雅普诺夫指数
lambda_1=sum(lmd)/length(lmd)
function X=reconstitution(data,N,m,tau)
%该函数用来重构相空间
% m 为嵌入空间维数
% tau 为时间延迟
% data 为输入时间序列
% N 为时间序列长度
% X 为输出,是 m*n 维矩阵
M=N-(m-1)*tau;%相空间中点的个数
for j=1:M
%相空间重构
for i=1:m
X(i,j)=data((i-1)*tau+j);
end
end
以上是计算最大李氏指数的程序，可以运行。问题是里面的时间延迟 tau 和嵌入维数 m 该如
何取值，程序里我是随便取的 3 和 11
*******************************************************************************
程序二
现我做了一个基于 RHR 算法的李氏指数计算方法，收敛速度很快，精确度也还可
以，现传上：
Lya1=[];Lya2=[];Lya3=[];
V=eye(3);
S=V;b1=0;
a=0.4;c=0.2;gama=3.5;
b=4.0;
h=0.01;
x(1)=0.1;y(1)=0;z(1)=0;n=0;
while z<=200
n=n+1;
k1=h*y(n);
m1=h*(-sin(x(n))-a*y(n)+b*cos(gama*z(n)).*sin(x(n))+c);
k2=h*(y(n)+m1/2);
m2=h*(-sin(x(n)+k1/2)-a*(y(n)+m1/2)+b*cos(gama*(z(n)+h/2)).*sin(x(n)+k1/2)+c);
k3=h*(y(n)+m2/2);
m3=h*(-sin(x(n)+k2/2)-a*(y(n)+m2/2)+b*cos(gama*(z(n)+h/2)).*sin(x(n)+k2/2)+c);
k4=h*(y(n)+m3);

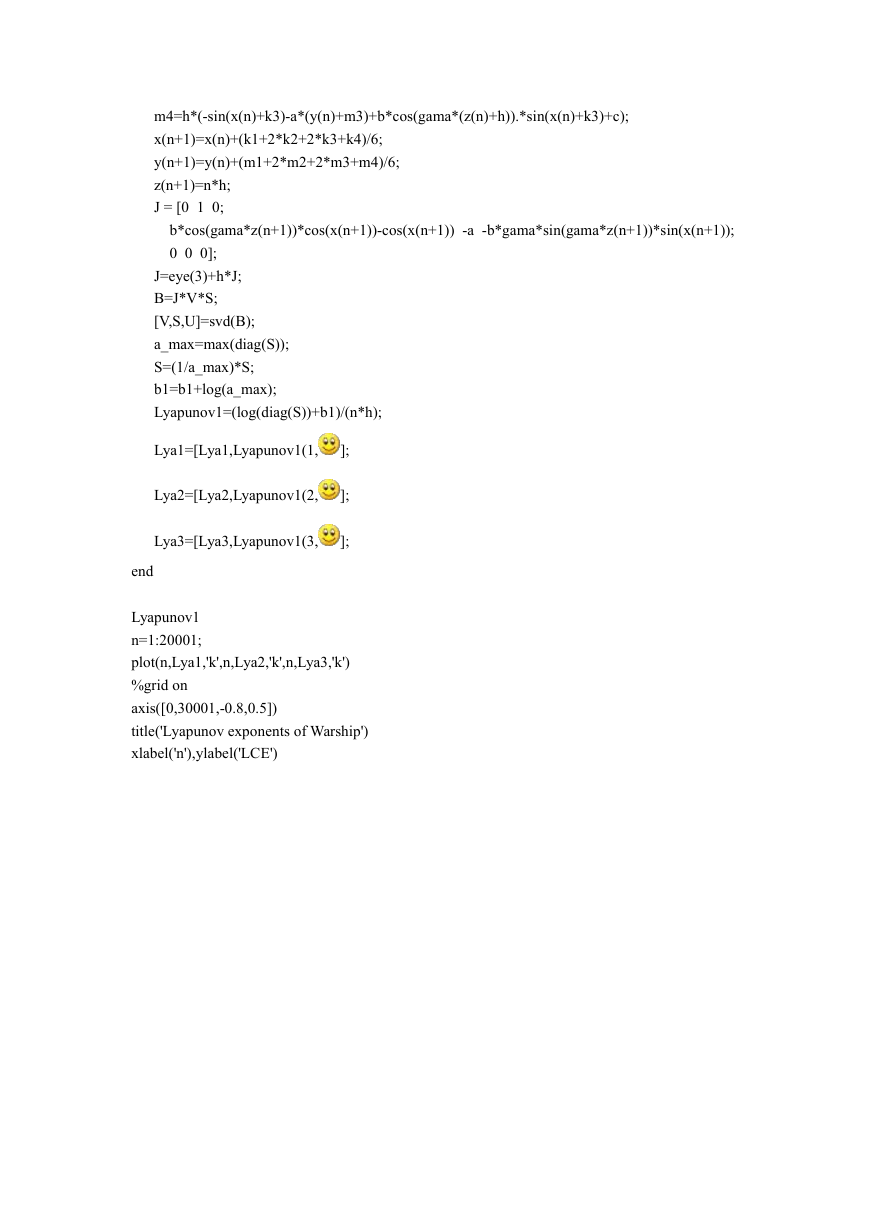

m4=h*(-sin(x(n)+k3)-a*(y(n)+m3)+b*cos(gama*(z(n)+h)).*sin(x(n)+k3)+c);
x(n+1)=x(n)+(k1+2*k2+2*k3+k4)/6;
y(n+1)=y(n)+(m1+2*m2+2*m3+m4)/6;
z(n+1)=n*h;
J = [0 1 0;
b*cos(gama*z(n+1))*cos(x(n+1))-cos(x(n+1)) -a -b*gama*sin(gama*z(n+1))*sin(x(n+1));
0 0 0];
J=eye(3)+h*J;
B=J*V*S;
[V,S,U]=svd(B);
a_max=max(diag(S));
S=(1/a_max)*S;
b1=b1+log(a_max);
Lyapunov1=(log(diag(S))+b1)/(n*h);
Lya1=[Lya1,Lyapunov1(1,
Lya2=[Lya2,Lyapunov1(2,
Lya3=[Lya3,Lyapunov1(3,
];
];
];
end
Lyapunov1
n=1:20001;
plot(n,Lya1,'k',n,Lya2,'k',n,Lya3,'k')
%grid on
axis([0,30001,-0.8,0.5])
title('Lyapunov exponents of Warship')
xlabel('n'),ylabel('LCE')
