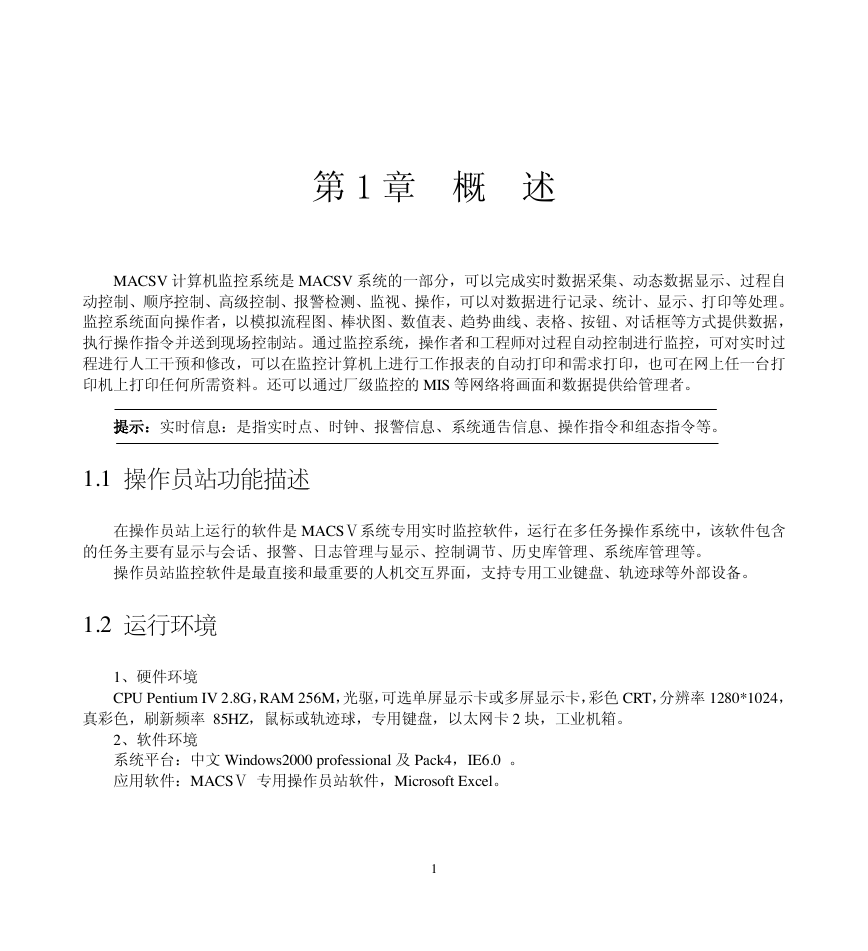

第 1 章概述 MACSV 计算机监控系统是 MACSV 系统的一部分，可以完成实时数据采集、动态数据显示、过程自动控制、顺序控制、高级控制、报警检测、监视、操作，可以对数据进行记录、统计、显示、打印等处理。监控系统面向操作者，以模拟流程图、棒状图、数值表、趋势曲线、表格、按钮、对话框等方式提供数据，执行操作指令并送到现场控制站。通过监控系统，操作者和工程师对过程自动控制进行监控，可对实时过程进行人工干预和修改，可以在监控计算机上进行工作报表的自动打印和需求打印，也可在网上任一台打印机上打印任何所需资料。还可以通过厂级监控的 MIS 等网络将画面和数据提供给管理者。提示：实时信息：是指实时点、时钟、报警信息、系统通告信息、操作指令和组态指令等。 1.1 操作员站功能描述在操作员站上运行的软件是 MACSⅤ系统专用实时监控软件，运行在多任务操作系统中，该软件包含的任务主要有显示与会话、报警、日志管理与显示、控制调节、历史库管理、系统库管理等。操作员站监控软件是最直接和最重要的人机交互界面，支持专用工业键盘、轨迹球等外部设备。 1.2 运行环境 1、硬件环境 CPU Pentium IV 2.8G，RAM 256M，光驱，可选单屏显示卡或多屏显示卡，彩色 CRT，分辨率 1280*1024，真彩色，刷新频率 85HZ ，鼠标或轨迹球，专用键盘，以太网卡 2 块，工业机箱。 2、软件环境系统平台：中文 Windows2000 professional 及 Pack4，IE6.0 。应用软件：MACSⅤ 专用操作员站软件，Microsoft Excel。 1

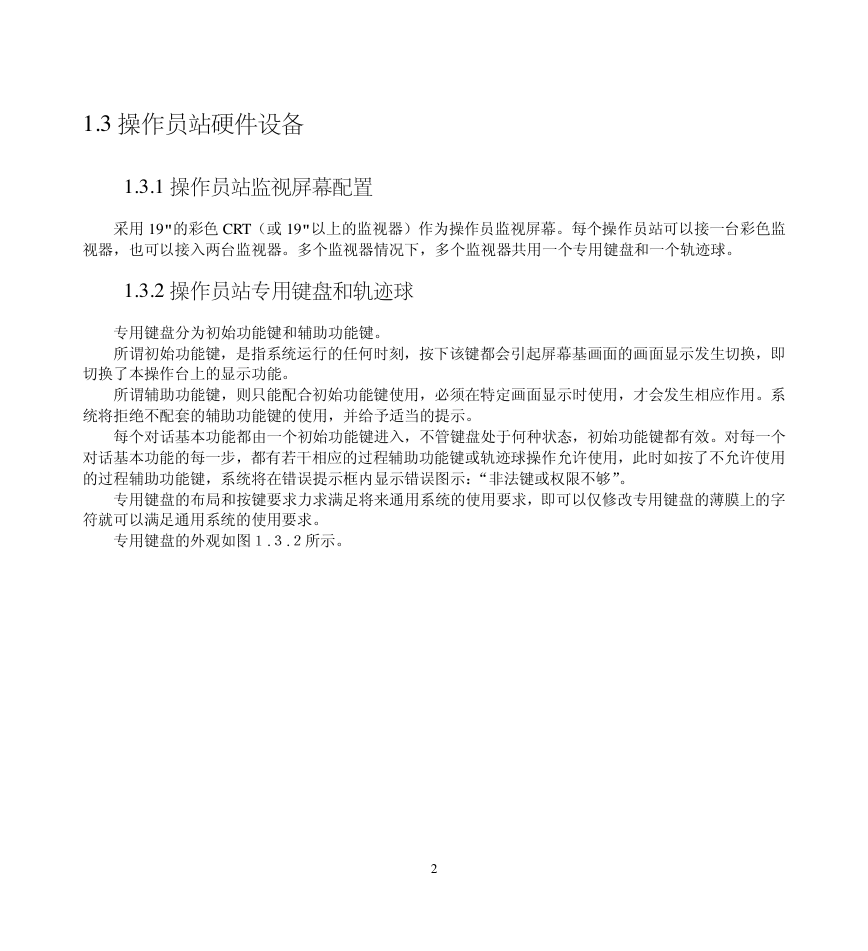

1.3 操作员站硬件设备 1.3.1 操作员站监视屏幕配置采用 19"的彩色 CRT（或 19"以上的监视器）作为操作员监视屏幕。每个操作员站可以接一台彩色监视器，也可以接入两台监视器。多个监视器情况下，多个监视器共用一个专用键盘和一个轨迹球。 1.3.2 操作员站专用键盘和轨迹球专用键盘分为初始功能键和辅助功能键。所谓初始功能键，是指系统运行的任何时刻，按下该键都会引起屏幕基画面的画面显示发生切换，即切换了本操作台上的显示功能。所谓辅助功能键，则只能配合初始功能键使用，必须在特定画面显示时使用，才会发生相应作用。系统将拒绝不配套的辅助功能键的使用，并给予适当的提示。每个对话基本功能都由一个初始功能键进入，不管键盘处于何种状态，初始功能键都有效。对每一个对话基本功能的每一步，都有若干相应的过程辅助功能键或轨迹球操作允许使用，此时如按了不允许使用的过程辅助功能键，系统将在错误提示框内显示错误图示：“非法键或权限不够”。专用键盘的布局和按键要求力求满足将来通用系统的使用要求，即可以仅修改专用键盘的薄膜上的字符就可以满足通用系统的使用要求。专用键盘的外观如图１.３.２所示。 2

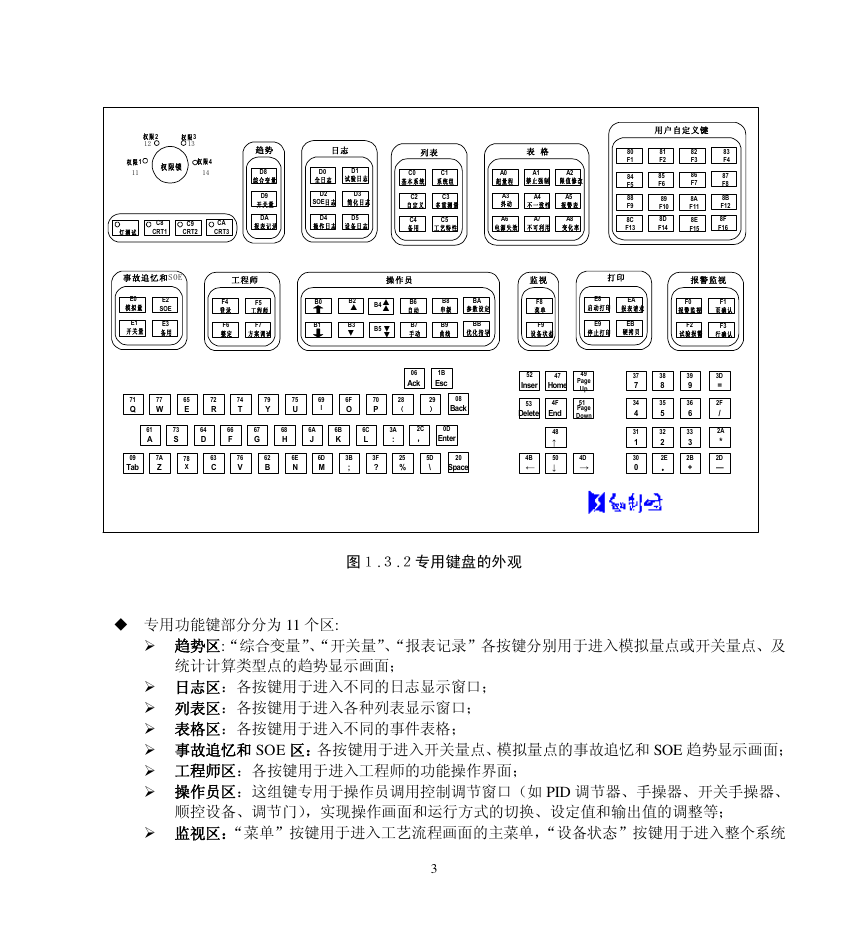

2权限 12 3权限 13 1权限 11 权限锁 4权限 14 C8 CRT1 C9 CRT2 CA CRT3 灯测试趋势 D8 综合变量 D9 开关量 DA 报表记录日志列表 D0 全日志 D2 SOE日志 D1 试验日志 D3 简化日志 D4 D5 操作日志设备日志 C0 基本系统 C1 系统组 C2 自定义 C4 备用 C3 多重测量 C5 工艺特性表格 A1 A2 禁止强制限值修改 A4 不一致性 A7 A5 报警表 A8 变化率 A0 超量程 A3 抖动 A6 电源失效不可利用 80 F1 84 F5 88 F9 8C F13 事故追忆和SOE 工程师操作员 E0 模拟量 E1 开关量 E2 SOE E3 备用 F4 登录 F6 整定 F5 工程师 F7 方案调试 B0 B1 B2 ▲ B3 ▲ B4 ▲ ▲ B5 ▲ ▲ B6 自动 B7 手动 B8 串级 B9 曲线 BA 参数设定 BB 优化指导监视 F8 菜单 F9 设备状态打印 E8 EA 启动打印报表请求 E9 停止打印 EB 硬拷贝 06 Ack 1B Esc 71 Q 09 Tab 61 A 77 W 7A Z 65 E 78 X 73 S 64 D 72 R 63 C 66 F 74 T 76 V 67 G 79 Y 62 B 68 H 75 U 6E N 6A J 69 I 6D M 6B K 6F O 3B ; 6C L 70 P 3F ? 3A : 28 （ 25 % 29 ） 08 Back 2C ， 0D Enter 5D \ 20 Space 52 Inser 47 Home 53 Delete 4F End 49 Page Up 51 Page Down 48 ↑ 50 ↓ 4B ← 4D → 37 7 34 4 31 1 30 0 用户自定义键 81 F2 85 F6 89 F10 8D F14 38 8 35 5 32 2 2E 。 82 F3 86 F7 8A F11 8E F15 83 F4 87 F8 8B F12 8F F16 报警监视 F0 报警监视 F2 试验报警 F1 页确认 F3 行确认 39 9 36 6 33 3 2B + 3D = 2F / 2A * 2D — 图１.３.２专用键盘的外观 u 专用功能键部分分为 11 个区: 趋势区:“综合变量”、“开关量”、“报表记录”各按键分别用于进入模拟量点或开关量点、及统计计算类型点的趋势显示画面；日志区：各按键用于进入不同的日志显示窗口；列表区：各按键用于进入各种列表显示窗口；表格区：各按键用于进入不同的事件表格；事故追忆和 SOE 区：各按键用于进入开关量点、模拟量点的事故追忆和 SOE 趋势显示画面；工程师区：各按键用于进入工程师的功能操作界面；操作员区：这组键专用于操作员调用控制调节窗口（如 PID 调节器、手操器、开关手操器、顺控设备、调节门），实现操作画面和运行方式的切换、设定值和输出值的调整等；监视区：“菜单”按键用于进入工艺流程画面的主菜单，“设备状态”按键用于进入整个系统 3

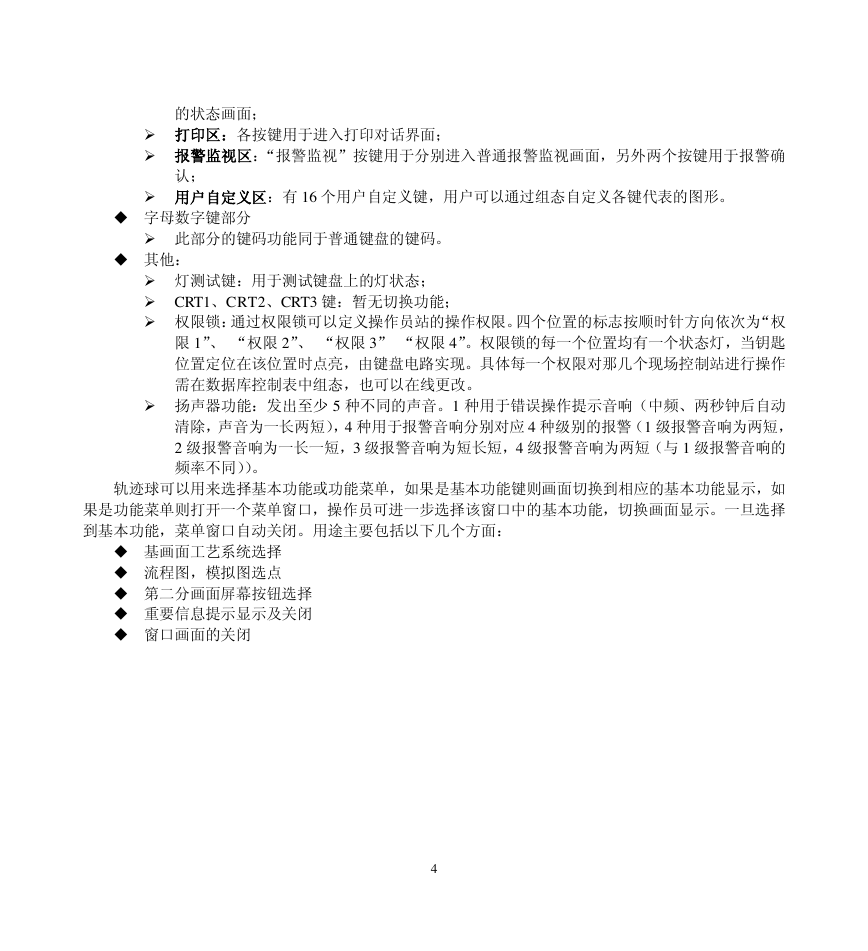

的状态画面；打印区：各按键用于进入打印对话界面；报警监视区：“报警监视”按键用于分别进入普通报警监视画面，另外两个按键用于报警确认；用户自定义区：有 16 个用户自定义键，用户可以通过组态自定义各键代表的图形。 u 字母数字键部分此部分的键码功能同于普通键盘的键码。 u 其他：灯测试键：用于测试键盘上的灯状态； CRT1、CRT2、CRT3 键：暂无切换功能；权限锁：通过权限锁可以定义操作员站的操作权限。四个位置的标志按顺时针方向依次为“权限 1”、 “权限 2”、 “权限 3” “权限 4”。权限锁的每一个位置均有一个状态灯，当钥匙位置定位在该位置时点亮，由键盘电路实现。具体每一个权限对那几个现场控制站进行操作需在数据库控制表中组态，也可以在线更改。扬声器功能：发出至少 5 种不同的声音。1 种用于错误操作提示音响（中频、两秒钟后自动清除，声音为一长两短），4 种用于报警音响分别对应 4 种级别的报警（1 级报警音响为两短， 2 级报警音响为一长一短，3 级报警音响为短长短，4 级报警音响为两短（与 1 级报警音响的频率不同））。轨迹球可以用来选择基本功能或功能菜单，如果是基本功能键则画面切换到相应的基本功能显示，如果是功能菜单则打开一个菜单窗口，操作员可进一步选择该窗口中的基本功能，切换画面显示。一旦选择到基本功能，菜单窗口自动关闭。用途主要包括以下几个方面： u 基画面工艺系统选择 u 流程图，模拟图选点 u 第二分画面屏幕按钮选择 u 重要信息提示显示及关闭 u 窗口画面的关闭 4

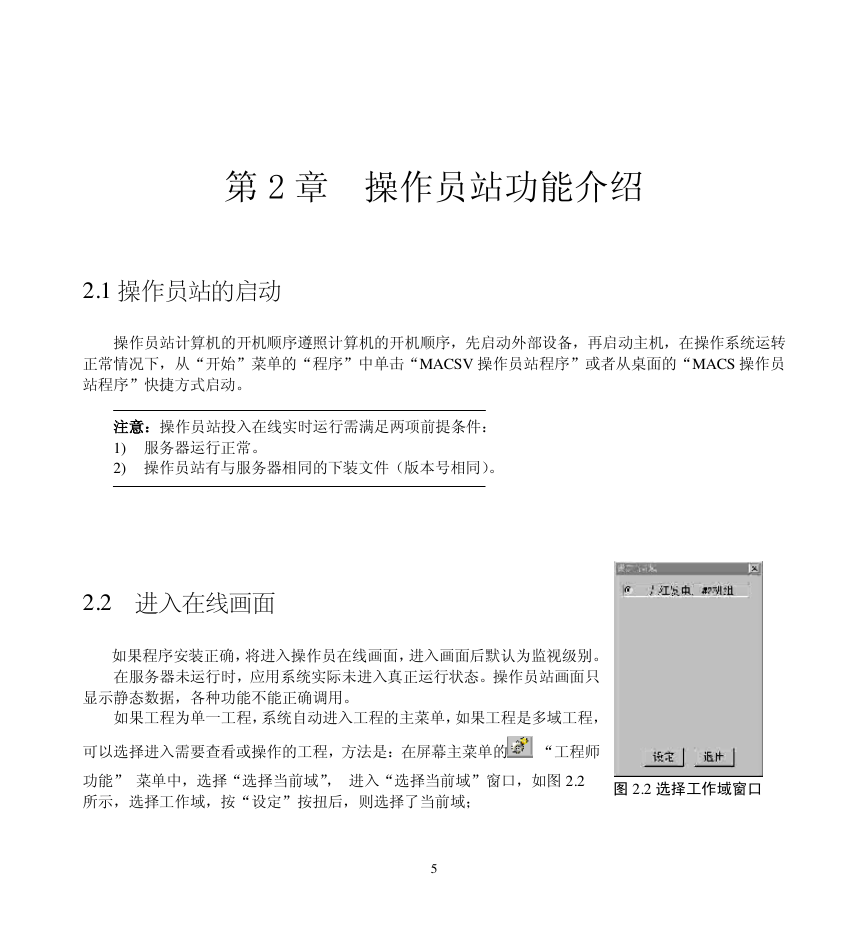

第 2 章操作员站功能介绍 2.1 操作员站的启动操作员站计算机的开机顺序遵照计算机的开机顺序，先启动外部设备，再启动主机，在操作系统运转正常情况下，从“开始”菜单的“程序”中单击“MACSV 操作员站程序”或者从桌面的“MACS 操作员站程序”快捷方式启动。注意：操作员站投入在线实时运行需满足两项前提条件： 1) 服务器运行正常。 2) 操作员站有与服务器相同的下装文件（版本号相同）。 2.2 进入在线画面如果程序安装正确，将进入操作员在线画面，进入画面后默认为监视级别。在服务器未运行时，应用系统实际未进入真正运行状态。操作员站画面只显示静态数据，各种功能不能正确调用。如果工程为单一工程，系统自动进入工程的主菜单，如果工程是多域工程，可以选择进入需要查看或操作的工程，方法是：在屏幕主菜单的 “工程师功能” 菜单中，选择“选择当前域”，进入“选择当前域”窗口，如图 2.2 所示，选择工作域，按“设定”按扭后，则选择了当前域；图 2.2 选择工作域窗口 5

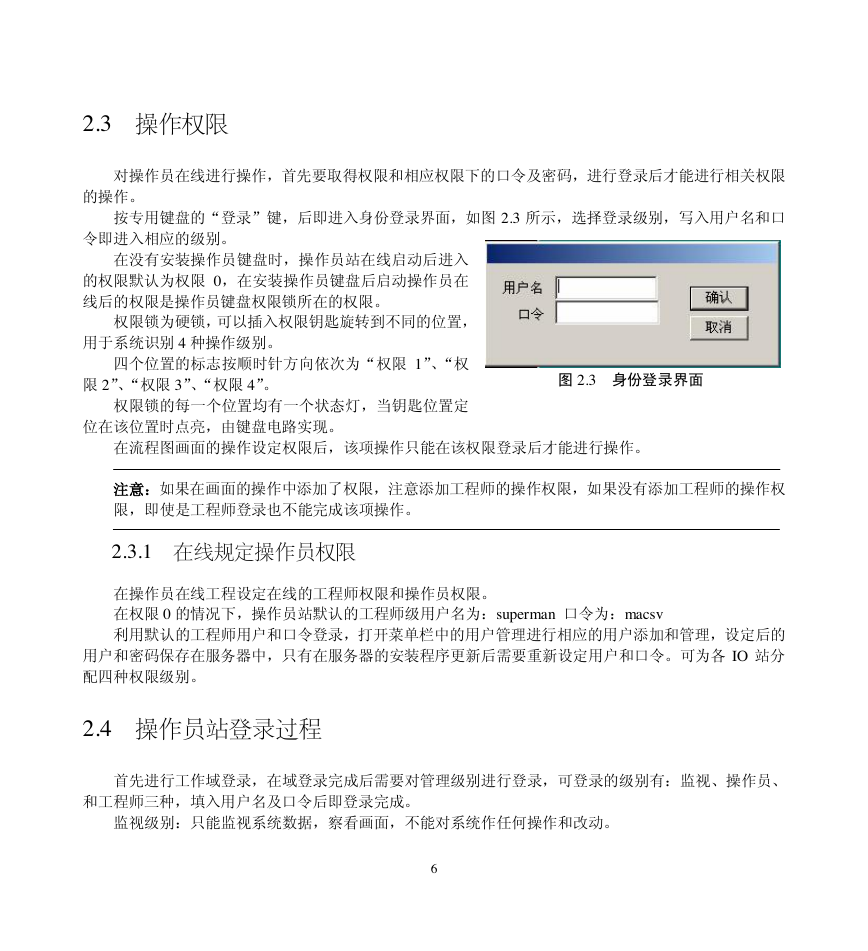

2.3 操作权限对操作员在线进行操作，首先要取得权限和相应权限下的口令及密码，进行登录后才能进行相关权限的操作。按专用键盘的“登录”键，后即进入身份登录界面，如图 2.3 所示，选择登录级别，写入用户名和口令即进入相应的级别。在没有安装操作员键盘时，操作员站在线启动后进入的权限默认为权限 0，在安装操作员键盘后启动操作员在线后的权限是操作员键盘权限锁所在的权限。权限锁为硬锁，可以插入权限钥匙旋转到不同的位置，用于系统识别 4 种操作级别。四个位置的标志按顺时针方向依次为“权限 1”、“权限 2”、“权限 3”、“权限 4”。权限锁的每一个位置均有一个状态灯，当钥匙位置定位在该位置时点亮，由键盘电路实现。图 2.3 身份登录界面在流程图画面的操作设定权限后，该项操作只能在该权限登录后才能进行操作。注意：如果在画面的操作中添加了权限，注意添加工程师的操作权限，如果没有添加工程师的操作权限，即使是工程师登录也不能完成该项操作。 2.3.1 在线规定操作员权限在操作员在线工程设定在线的工程师权限和操作员权限。在权限 0 的情况下，操作员站默认的工程师级用户名为：superman 口令为：macsv 利用默认的工程师用户和口令登录，打开菜单栏中的用户管理进行相应的用户添加和管理，设定后的用户和密码保存在服务器中，只有在服务器的安装程序更新后需要重新设定用户和口令。可为各 IO 站分配四种权限级别。 2.4 操作员站登录过程首先进行工作域登录，在域登录完成后需要对管理级别进行登录，可登录的级别有：监视、操作员、和工程师三种，填入用户名及口令后即登录完成。监视级别：只能监视系统数据，察看画面，不能对系统作任何操作和改动。 6

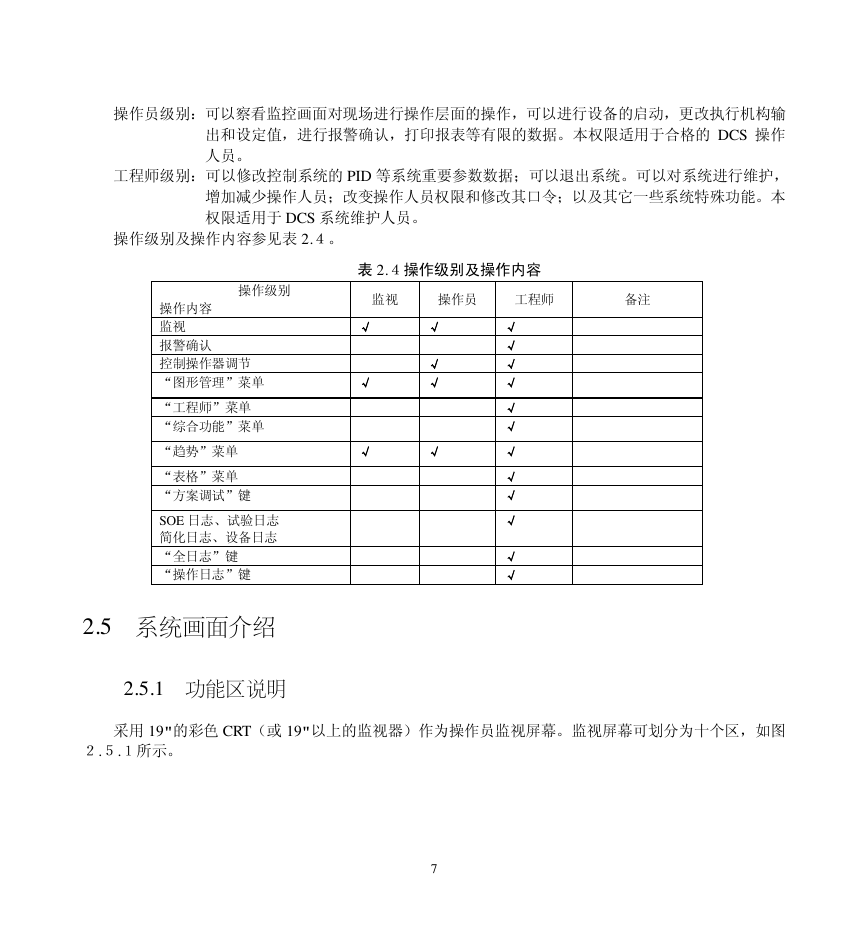

操作员级别：可以察看监控画面对现场进行操作层面的操作，可以进行设备的启动，更改执行机构输出和设定值，进行报警确认，打印报表等有限的数据。本权限适用于合格的 DCS 操作人员。工程师级别：可以修改控制系统的 PID 等系统重要参数数据；可以退出系统。可以对系统进行维护，增加减少操作人员；改变操作人员权限和修改其口令；以及其它一些系统特殊功能。本权限适用于 DCS 系统维护人员。操作级别及操作内容参见表 2.４。操作级别操作内容监视报警确认控制操作器调节 “图形管理”菜单 “工程师”菜单 “综合功能”菜单 “趋势”菜单 “表格”菜单 “方案调试”键 SOE 日志、试验日志简化日志、设备日志 “全日志”键 “操作日志”键表 2.４操作级别及操作内容监视操作员工程师备注 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ 2.5 系统画面介绍 2.5.1 功能区说明采用 19"的彩色 CRT（或 19"以上的监视器）作为操作员监视屏幕。监视屏幕可划分为十个区，如图２.５.１所示。 7

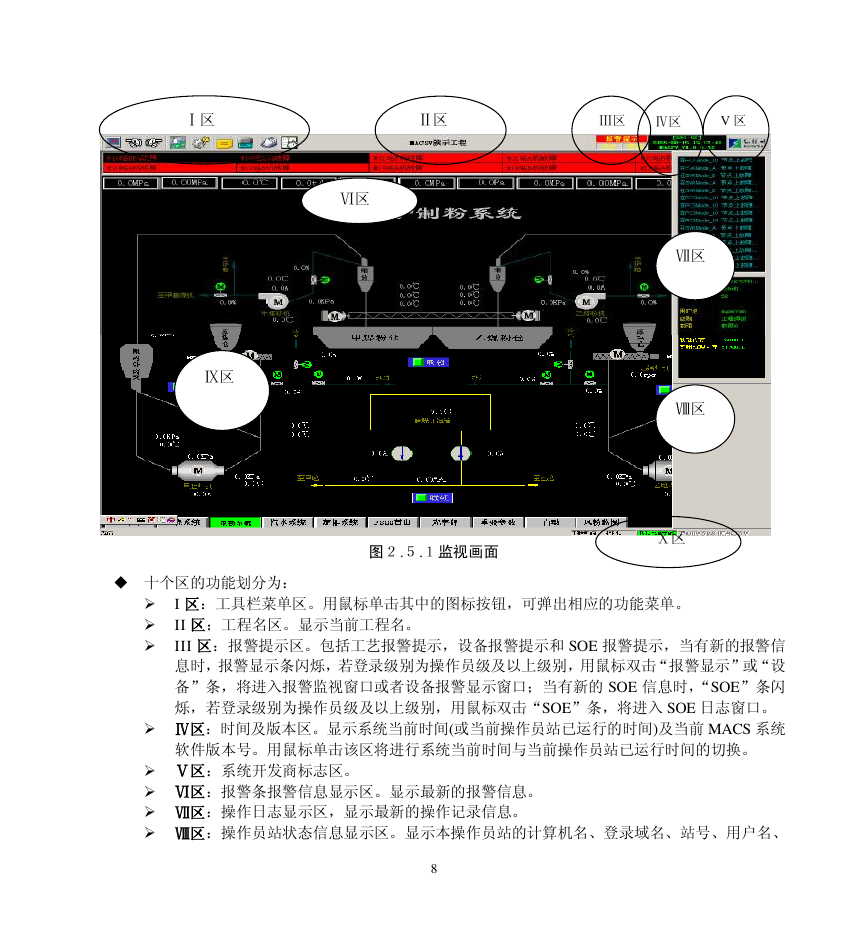

Ⅰ区 Ⅱ区 Ⅲ区 Ⅳ区 V 区 Ⅵ区 Ⅸ区 u 十个区的功能划分为：图２.５.１监视画面 Ⅶ区 Ⅷ区 Ⅹ区 I 区：工具栏菜单区。用鼠标单击其中的图标按钮，可弹出相应的功能菜单。 II 区：工程名区。显示当前工程名。 III 区：报警提示区。包括工艺报警提示，设备报警提示和 SOE 报警提示，当有新的报警信息时，报警显示条闪烁，若登录级别为操作员级及以上级别，用鼠标双击“报警显示”或“设备”条，将进入报警监视窗口或者设备报警显示窗口；当有新的 SOE 信息时，“SOE”条闪烁，若登录级别为操作员级及以上级别，用鼠标双击“SOE”条，将进入 SOE 日志窗口。 Ⅳ区：时间及版本区。显示系统当前时间(或当前操作员站已运行的时间)及当前 MACS 系统软件版本号。用鼠标单击该区将进行系统当前时间与当前操作员站已运行时间的切换。 Ⅴ区：系统开发商标志区。 Ⅵ区：报警条报警信息显示区。显示最新的报警信息。 Ⅶ区：操作日志显示区，显示最新的操作记录信息。 Ⅷ区：操作员站状态信息显示区。显示本操作员站的计算机名、登录域名、站号、用户名、 8
