SAMSUNG Electrics (Beijing) Service Co.,Ltd. ( SBSC ) 4/F,B-Building,No.101,LiZeZhongYuan , ChaoYang District,Beijing,China SUBJECT: （移动电话机）维修服务技术通告 Tel: (+8610) 64733366 Fax: (+8610) 64390083 产品 : 移动电话机通告日期 : 2017-06-29 型号 : SM-A9000 销售商：适用起始日期：2017-06-29 通告号 : HHPSVC 技术 170608 题目：SM-A9000 故障维修指导（汇总） 1. 目的： 1）对 SM-A9000 故障维修方法进行分析确认 2）指导 ASC 进行故障判断，维修故障主板 2. 历史维修指导记录： 1）SM-A9000 触屏失灵故障 16.04 2）SM-A9000 不显示故障 16.05 3）SM-A9000 照相故障 16.07 4）SM-A9000 不充电故障 16.09 5）SM-A9000 不显示故障 17.02 6）SM-A9000 指纹解锁故障 17.05 7）SM-A9000 重力感应故障 17.05 8）SM-A9000 充电故障（过热） 17.05 3. 维修方法： 1）触屏失灵故障  故障现象：触屏完全失灵  测量如下输出点的输出电压：测量元件 U5011 U5010  具体元件位置如下：具体测量点 C5072 C5070 正常值 1.8V 3.3V 1/6页

 具体维修方法：将 PBA 与 LCD 组件连接、使用数字万用表测量以上电压是否正常。若测量 C5072 没有电压则更换 U5011(1203-008250) 若测量 C5070 没有电压则更换 U5010(1203-008251)  修复比例：此方法可修复该故障比例 45% 2）不显示故障  故障现象：开机不显示  测量以下元件输出点的电压测量项 ELVDD_4P6 ELAVDD_7P0 ELVSS_-4P4 具体测量点正常电压值 L7009 L7008 L7010 4.6V 7.0V -4.4V  具体测量点及更换元件点如下：  具体测量方法：万用表调电压档，测量以上元件的输出电压如任一电压不正常则更换 U7010 2/6页

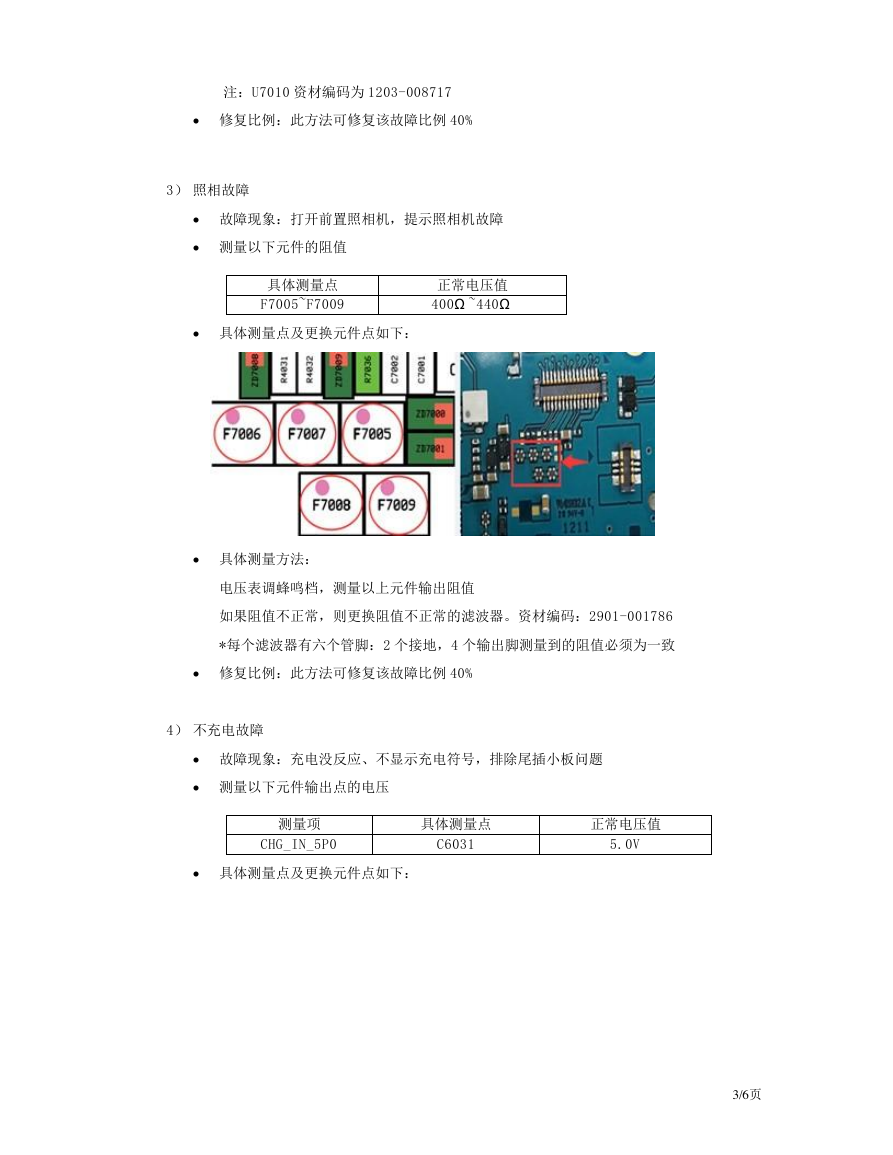

注：U7010 资材编码为 1203-008717  修复比例：此方法可修复该故障比例 40% 3）照相故障  故障现象：打开前置照相机，提示照相机故障  测量以下元件的阻值具体测量点 F7005~F7009  具体测量点及更换元件点如下：正常电压值 400Ω ~440Ω  具体测量方法：电压表调蜂鸣档，测量以上元件输出阻值如果阻值不正常，则更换阻值不正常的滤波器。资材编码：2901-001786 *每个滤波器有六个管脚：2 个接地，4 个输出脚测量到的阻值必须为一致  修复比例：此方法可修复该故障比例 40% 4）不充电故障  故障现象：充电没反应、不显示充电符号，排除尾插小板问题  测量以下元件输出点的电压测量项 CHG_IN_5P0 具体测量点 C6031 正常电压值 5.0V  具体测量点及更换元件点如下： 3/6页

 具体测量方法：万用表调电压档，测量 C6031 的输出电压如输出电压不正常，则更换 U6005(充电 IC),资材编码：1203-008716  修复比例：此方法可修复该故障比例 50% 5）不显示故障  故障现象：开机不显示  测量以下元件输出点的电压具体测量点 F7010~F7014 正常阻值 650Ω ~670Ω  具体测量点及更换元件点如下：  具体测量方法：若测量以上元件输出阻值不正常，则更换相对应元件,资材编码：2901-001786 *F7010/F7011/F7012/F7013/F7014 资材编码一样 *每个滤波器有六个管脚：2 个接地，4 个输出脚测量到的阻值必须为一致  修复比例：此方法可修复该故障比例 60% 6）指纹解锁故障  故障现象：指纹锁无法打开 4/6页

 测量以下元件的阻值具体测量点 C6007 C6019 正常阻值 3800Ω ~4200Ω 3800Ω ~4200Ω  具体测量点及更换元件点如下：  具体测量方法：若测量以上元件输出阻值不正常，则更 U6001（黄框标注）  修复比例：此方法可修复该故障比例 60% 7）重力感应故障  故障现象：重力感应失灵  测量以下元件的阻值具体测量点 C3046 C3048 C3049 正常阻值 2800Ω ~3100Ω 2800Ω ~3100Ω 4700Ω ~5000Ω  具体测量点及更换元件点如下：  具体测量方法：若测量以上元件输出阻值不正常，则更 U3010（黄框标注）  修复比例：此方法可修复该故障比例 50% 5/6页

8）充电故障  故障现象：充电显示温度过高  具体测量点及更换元件点如下：  具体维修方法：排除法拆除 TH2000(热敏电阻）后装机测试故障是否排除如故障已修复，订购新资材 TH2000 更换即可  修复比例：此方法可修复该故障比例 95% 4. 注意：技术通告内容属于三星授权维修站内部技术交流文件，对外必须保密；应用参考( ) 仅对故障机器(0 ) 全部机器( ) 附件电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附(0) 其他（）生产月份担当：刘丹 06/29 企案：苏剑 06/29 批准：李丞熙 06/29 校正（V ） .. ............................CS 技术情报支持部 6/6页
