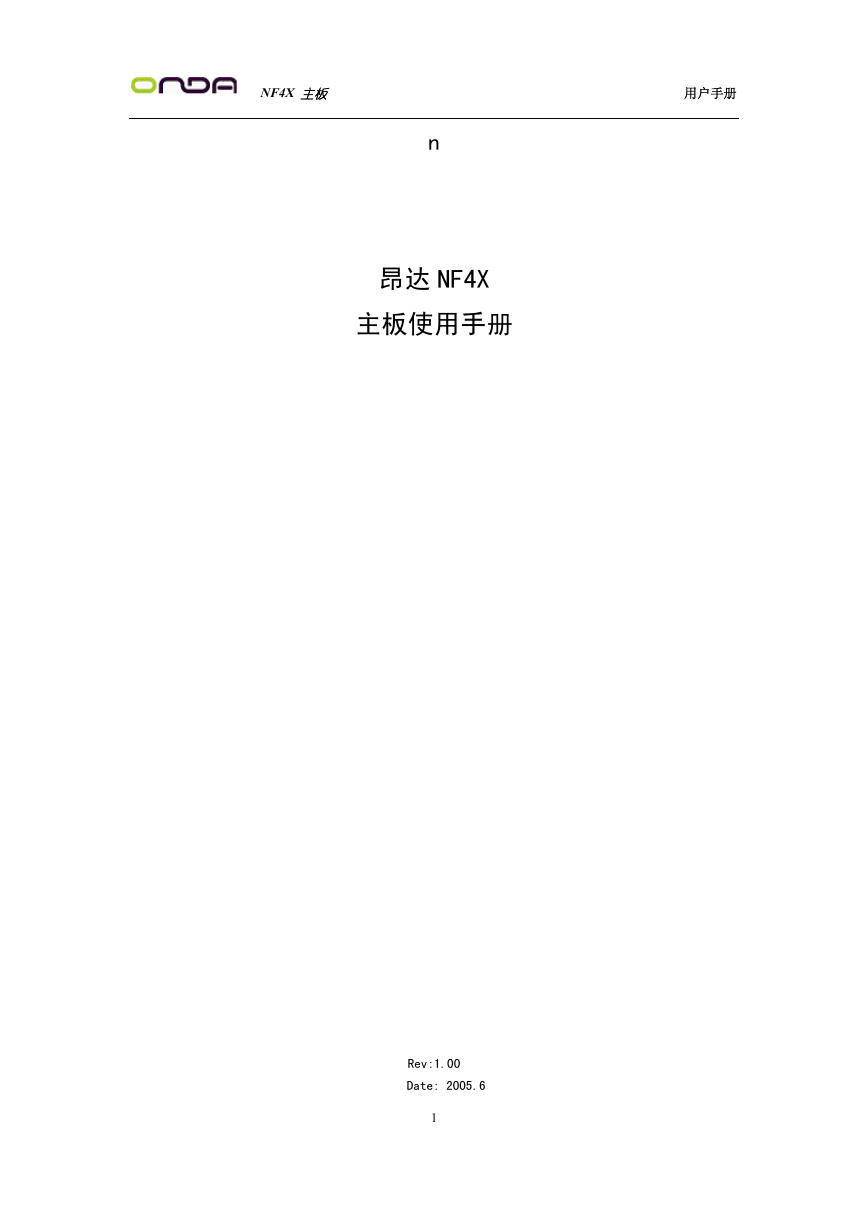

NF4X 主板用户手册 n 昂达 NF4X 主板使用手册 Rev:1.00 Date: 2005.6 1

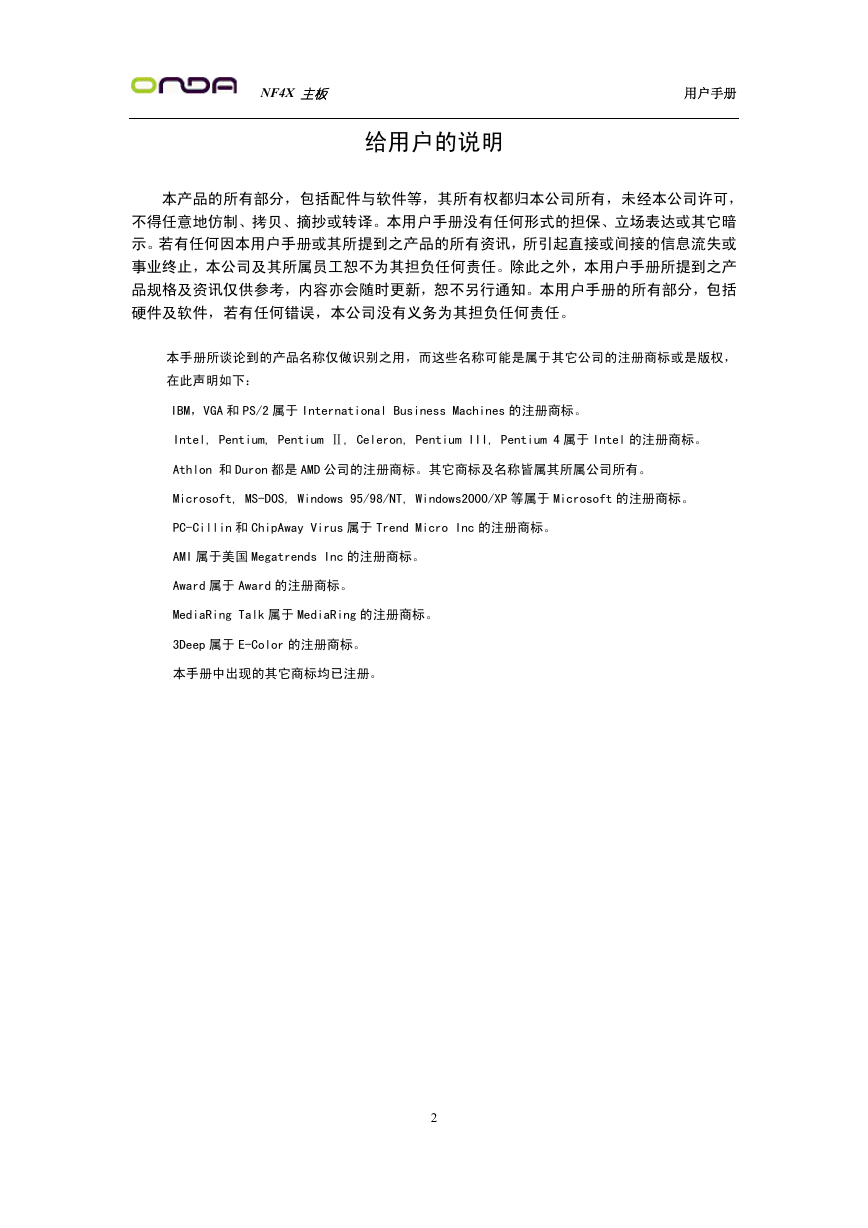

NF4X 主板用户手册给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其它公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Athlon 和 Duron 都是 AMD 公司的注册商标。其它商标及名称皆属其所属公司所有。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其它商标均已注册。 2

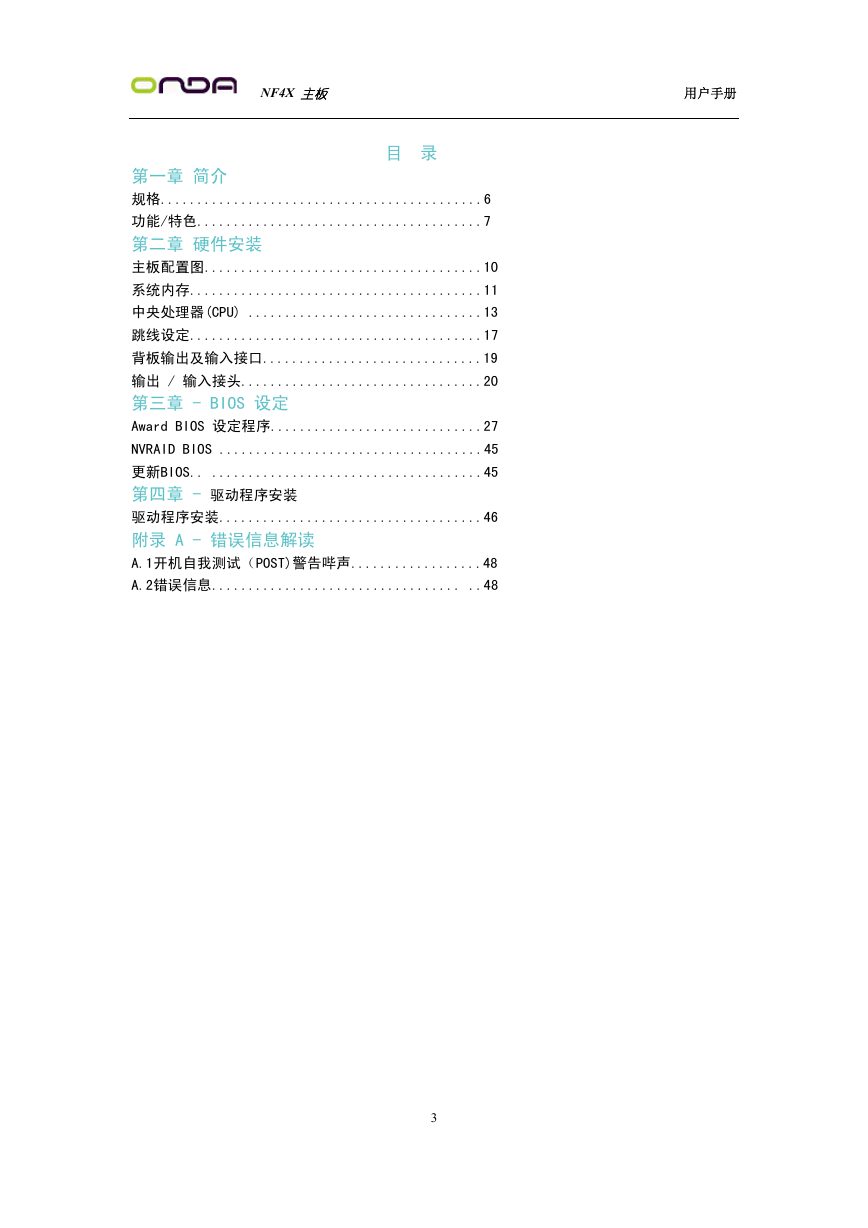

NF4X 主板用户手册目录第一章简介规格............................................6 功能/特色.......................................7 第二章硬件安装主板配置图......................................10 系统内存........................................11 中央处理器(CPU) ................................13 跳线设定........................................17 背板输出及输入接口..............................19 输出 / 输入接头.................................20 第三章 - BIOS 设定 Award BIOS 设定程序.............................27 NVRAID BIOS ....................................45 更新BIOS.. .....................................45 第四章 - 驱动程序安装驱动程序安装....................................46 附录 A - 错误信息解读 A.1开机自我测试（POST)警告哔声..................48 A.2错误信息.................................. ..48 3

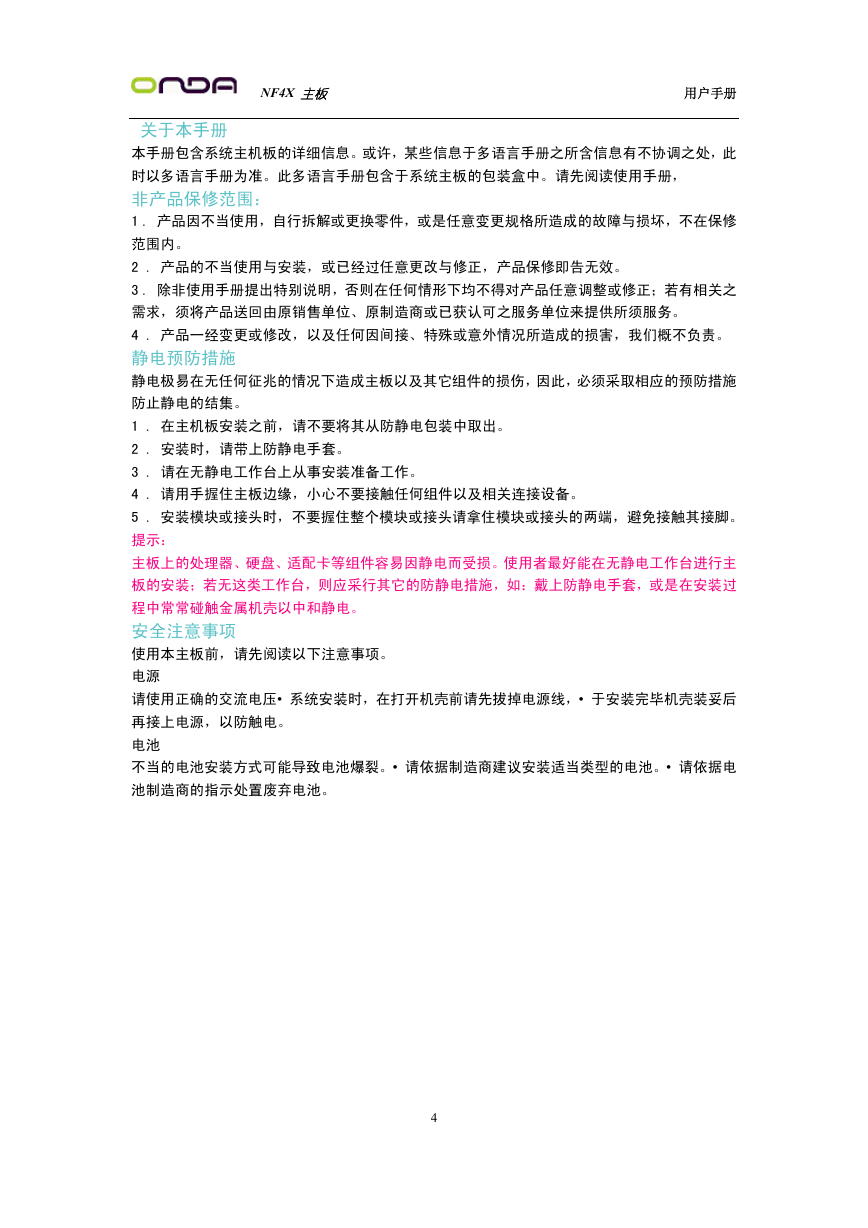

关于本手册 NF4X 主板用户手册本手册包含系统主机板的详细信息。或许，某些信息于多语言手册之所含信息有不协调之处，此时以多语言手册为准。此多语言手册包含于系统主板的包装盒中。请先阅读使用手册，非产品保修范围： 1 . 产品因不当使用，自行拆解或更换零件，或是任意变更规格所造成的故障与损坏，不在保修范围内。 2 . 产品的不当使用与安装，或已经过任意更改与修正，产品保修即告无效。 3 . 除非使用手册提出特别说明，否则在任何情形下均不得对产品任意调整或修正；若有相关之需求，须将产品送回由原销售单位、原制造商或已获认可之服务单位来提供所须服务。 4 . 产品一经变更或修改，以及任何因间接、特殊或意外情况所造成的损害，我们概不负责。静电预防措施静电极易在无任何征兆的情况下造成主板以及其它组件的损伤，因此，必须采取相应的预防措施防止静电的结集。 1 . 在主机板安装之前，请不要将其从防静电包装中取出。 2 . 安装时，请带上防静电手套。 3 . 请在无静电工作台上从事安装准备工作。 4 . 请用手握住主板边缘，小心不要接触任何组件以及相关连接设备。 5 . 安装模块或接头时，不要握住整个模块或接头请拿住模块或接头的两端，避免接触其接脚。提示：主板上的处理器、硬盘、适配卡等组件容易因静电而受损。使用者最好能在无静电工作台进行主板的安装；若无这类工作台，则应采行其它的防静电措施，如：戴上防静电手套，或是在安装过程中常常碰触金属机壳以中和静电。安全注意事项使用本主板前，请先阅读以下注意事项。电源请使用正确的交流电压• 系统安装时，在打开机壳前请先拔掉电源线，• 于安装完毕机壳装妥后再接上电源，以防触电。电池不当的电池安装方式可能导致电池爆裂。• 请依据制造商建议安装适当类型的电池。• 请依据电池制造商的指示处置废弃电池。 4

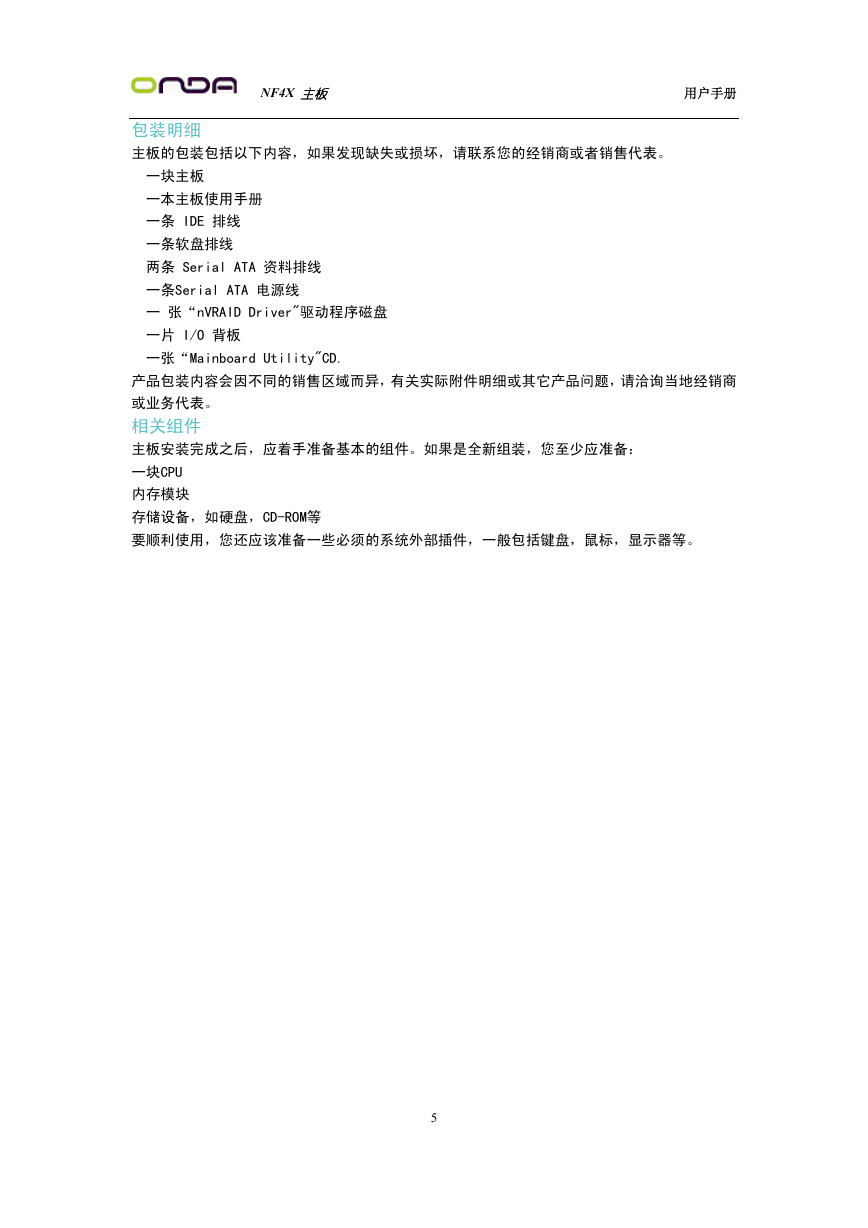

NF4X 主板用户手册包装明细主板的包装包括以下内容，如果发现缺失或损坏，请联系您的经销商或者销售代表。一块主板一本主板使用手册一条 IDE 排线一条软盘排线两条 Serial ATA 资料排线一条Serial ATA 电源线一张“nVRAID Driver"驱动程序磁盘一片 I/O 背板一张“Mainboard Utility"CD. 产品包装内容会因不同的销售区域而异，有关实际附件明细或其它产品问题，请洽询当地经销商或业务代表。相关组件主板安装完成之后，应着手准备基本的组件。如果是全新组装，您至少应准备：一块CPU 内存模块存储设备，如硬盘，CD-ROM等要顺利使用，您还应该准备一些必须的系统外部插件，一般包括键盘，鼠标，显示器等。 5

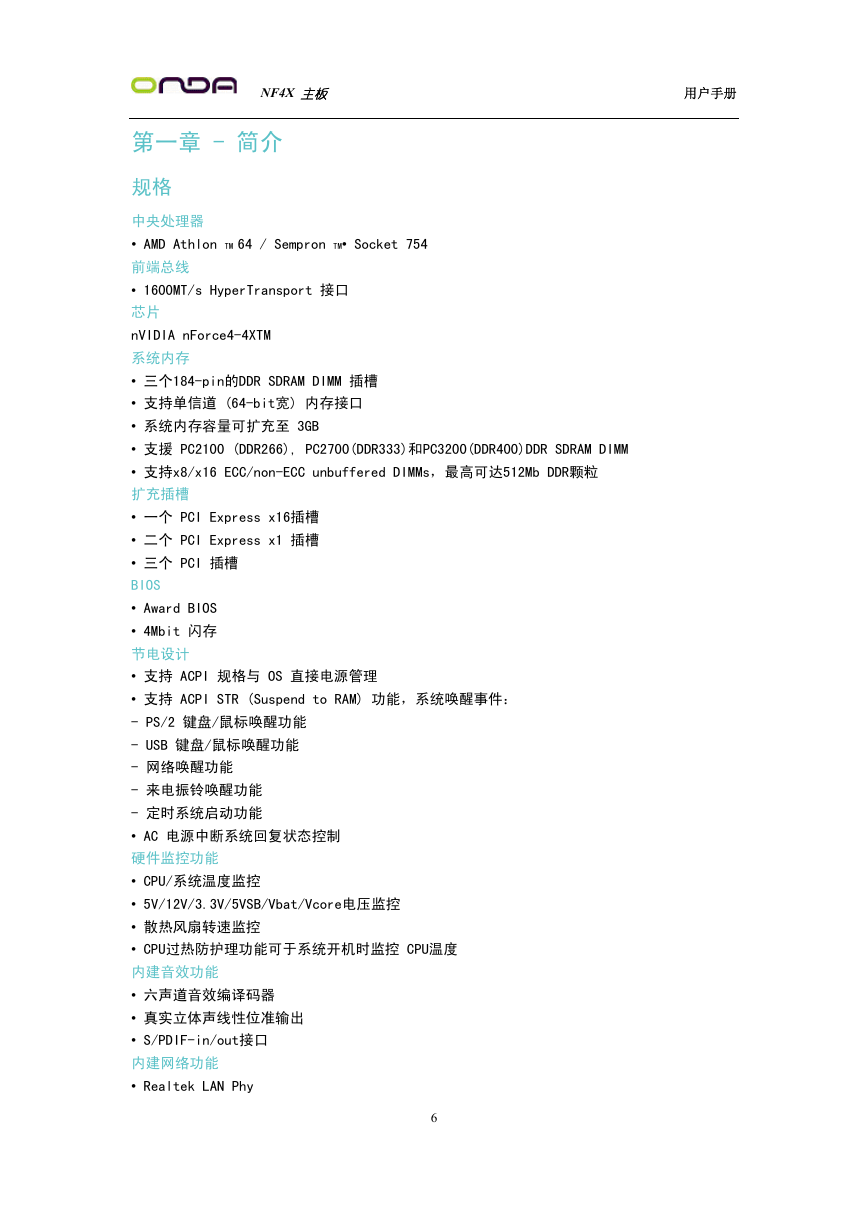

NF4X 主板用户手册第一章 - 简介规格中央处理器 • AMD Athlon TM 64 / Sempron TM• Socket 754 前端总线 • 1600MT/s HyperTransport 接口芯片 nVIDIA nForce4-4XTM 系统内存 • 三个184-pin的DDR SDRAM DIMM 插槽 • 支持单信道 (64-bit宽) 内存接口 • 系统内存容量可扩充至 3GB • 支援 PC2100 (DDR266), PC2700(DDR333)和PC3200(DDR400)DDR SDRAM DIMM • 支持x8/x16 ECC/non-ECC unbuffered DIMMs，最高可达512Mb DDR颗粒扩充插槽 • 一个 PCI Express x16插槽 • 二个 PCI Express x1 插槽 • 三个 PCI 插槽 BIOS • Award BIOS • 4Mbit 闪存节电设计 • 支持 ACPI 规格与 OS 直接电源管理 • 支持 ACPI STR (Suspend to RAM) 功能，系统唤醒事件： - PS/2 键盘/鼠标唤醒功能 - USB 键盘/鼠标唤醒功能 - 网络唤醒功能 - 来电振铃唤醒功能 - 定时系统启动功能 • AC 电源中断系统回复状态控制硬件监控功能 • CPU/系统温度监控 • 5V/12V/3.3V/5VSB/Vbat/Vcore电压监控 • 散热风扇转速监控 • CPU过热防护理功能可于系统开机时监控 CPU温度内建音效功能 • 六声道音效编译码器 • 真实立体声线性位准输出 • S/PDIF-in/out接口内建网络功能 • Realtek LAN Phy 6

NF4X 主板用户手册 • 完全兼容于 IEEE 802.3 (10BASE-T) 和 802.3u (100BASE-TX) 标准 • 整合电源管理功能. • 支持线路管理支持NVIDIA RAID 功能的I D E 接口 • 支持两个IDE接头，可连接四个UltraDMA 133Mbps硬盘 • NVIDIA RAID 支持横跨Serial ATA 与 Parallel ATA 硬盘的 RAID 模式 • 支援 RAID 0, RAID 1, RAID 0+1 与 JBOD 支持NVIDIA RAID 功能Serial ATA 接口 • 支援四个 Serial ATA 接口 • SATA 速度可达 1.5Gb/s • NVIDIA RAID 支持横跨 Serial ATA 与Parallel ATA 硬盘的 RAID 模式 • RAID 0, RAID 1, RAID 0+1 与JBOD。背板输出 / 输入端口 • 一个 mini-DIN-6 PS/2 鼠标端口 • 一个 mini-DIN-6 PS/2键盘端口 • 两个 S/PDIF RCA 插孔 (S/PDIF-in 与 S/PDIF-out) • 一个并列接口 • 一个串行接口 • 一个 RJ45 网络端口 • 四个 USB 2.0/1.1 接口 • Line-in, Line-out 与 mic-in 插孔输出 / 输入接头 • 三个 USB 接头，可接出六个额外的 USB 2.0/1.1 外接接口 • 一个前方音源接头，可接出 line-out 和 mic-in 外接埠一个CD-in 音源输入接头 • 一个S/PDIF 光纤接头 • 一个 IrDA 接头 • 四个 Serial ATA 接头 • 两个 IDE 接头 • 一个软驱接头 • 一个 24-pin ATX 电源接头 • 一个 4-pin ATX 12V 电源接头 • 一个前方面板接头 • 三个风扇接头 PCB • ATX form factor • 22cm (8.66") x 30.5cm (12") 功能/ 特色 AMD AthlonTM 64 本主板可支持 AMD AthlonTM 64 处理器。AMD AthlonTM 64 处理器具备优异的运算效能，可让 32-bit 与 64-bit 的应用软件同时在同一个平台上运作，满足多数应用软件的需求。操作系统 7

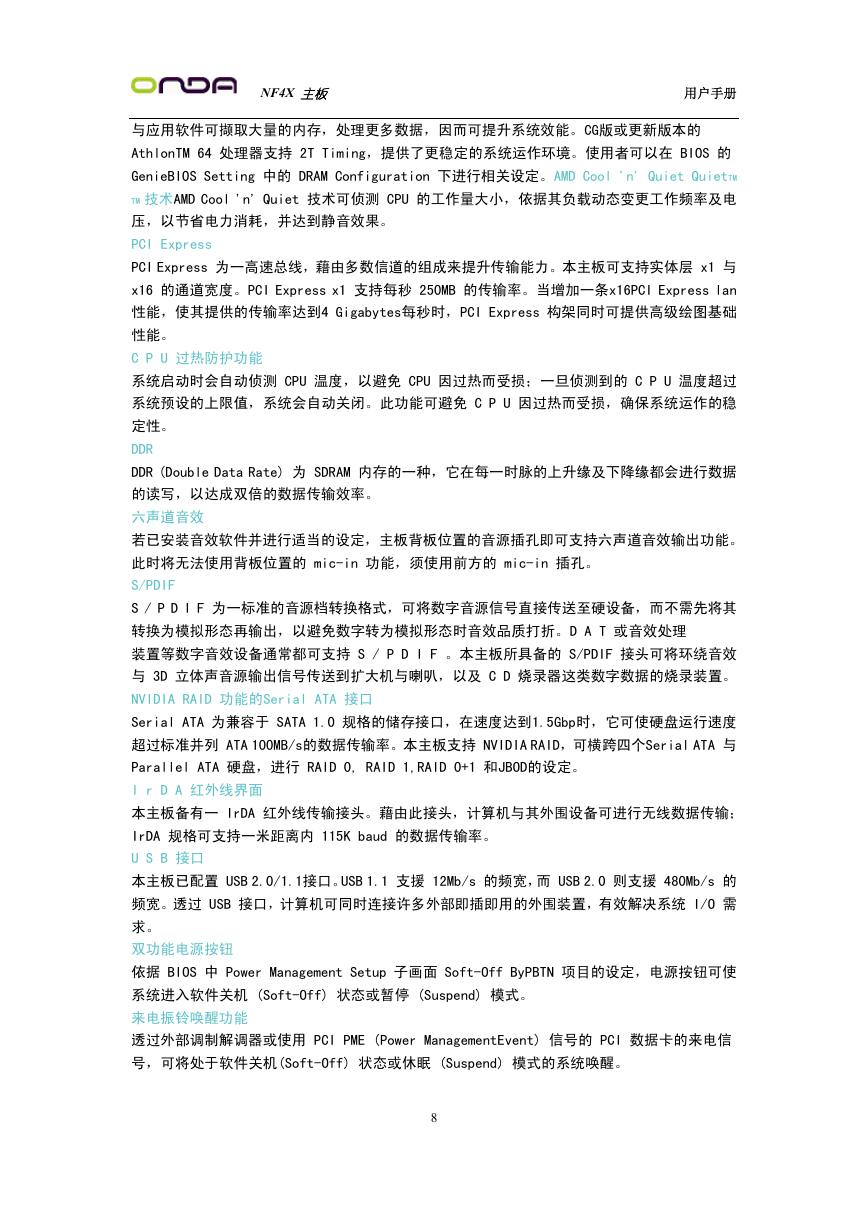

NF4X 主板用户手册与应用软件可撷取大量的内存，处理更多数据，因而可提升系统效能。CG版或更新版本的 AthlonTM 64 处理器支持 2T Timing，提供了更稳定的系统运作环境。使用者可以在 BIOS 的 GenieBIOS Setting 中的 DRAM Configuration 下进行相关设定。AMD Cool 'n' Quiet QuietTM TM 技术AMD Cool 'n' Quiet 技术可侦测 CPU 的工作量大小，依据其负载动态变更工作频率及电压，以节省电力消耗，并达到静音效果。 PCI Express PCI Express 为一高速总线，藉由多数信道的组成来提升传输能力。本主板可支持实体层 x1 与 x16 的通道宽度。PCI Express x1 支持每秒 250MB 的传输率。当增加一条x16PCI Express lan 性能，使其提供的传输率达到4 Gigabytes每秒时，PCI Express 构架同时可提供高级绘图基础性能。 C P U 过热防护功能系统启动时会自动侦测 CPU 温度，以避免 CPU 因过热而受损；一旦侦测到的 C P U 温度超过系统预设的上限值，系统会自动关闭。此功能可避免 C P U 因过热而受损，确保系统运作的稳定性。 DDR DDR (Double Data Rate) 为 SDRAM 内存的一种，它在每一时脉的上升缘及下降缘都会进行数据的读写，以达成双倍的数据传输效率。六声道音效若已安装音效软件并进行适当的设定，主板背板位置的音源插孔即可支持六声道音效输出功能。此时将无法使用背板位置的 mic-in 功能，须使用前方的 mic-in 插孔。 S/PDIF S / P D I F 为一标准的音源档转换格式，可将数字音源信号直接传送至硬设备，而不需先将其转换为模拟形态再输出，以避免数字转为模拟形态时音效品质打折。D A T 或音效处理装置等数字音效设备通常都可支持 S / P D I F 。本主板所具备的 S/PDIF 接头可将环绕音效与 3D 立体声音源输出信号传送到扩大机与喇叭，以及 C D 烧录器这类数字数据的烧录装置。 NVIDIA RAID 功能的Serial ATA 接口 Serial ATA 为兼容于 SATA 1.0 规格的储存接口，在速度达到1.5Gbp时，它可使硬盘运行速度超过标准并列 ATA 100MB/s的数据传输率。本主板支持 NVIDIA RAID，可横跨四个Serial ATA 与 Parallel ATA 硬盘，进行 RAID 0, RAID 1,RAID 0+1 和JBOD的设定。 I r D A 红外线界面本主板备有一 IrDA 红外线传输接头。藉由此接头，计算机与其外围设备可进行无线数据传输； IrDA 规格可支持一米距离内 115K baud 的数据传输率。 U S B 接口本主板已配置 USB 2.0/1.1接口。USB 1.1 支援 12Mb/s 的频宽，而 USB 2.0 则支援 480Mb/s 的频宽。透过 USB 接口，计算机可同时连接许多外部即插即用的外围装置，有效解决系统 I/O 需求。双功能电源按钮依据 BIOS 中 Power Management Setup 子画面 Soft-Off ByPBTN 项目的设定，电源按钮可使系统进入软件关机 (Soft-Off) 状态或暂停 (Suspend) 模式。来电振铃唤醒功能透过外部调制解调器或使用 PCI PME (Power ManagementEvent) 信号的 PCI 数据卡的来电信号，可将处于软件关机(Soft-Off) 状态或休眠 (Suspend) 模式的系统唤醒。 8
