    1. 编译工程代码工具
    2. 修改配置参数文件工具
    3. Debug调试工具
    4. 关于pdf文档的说明

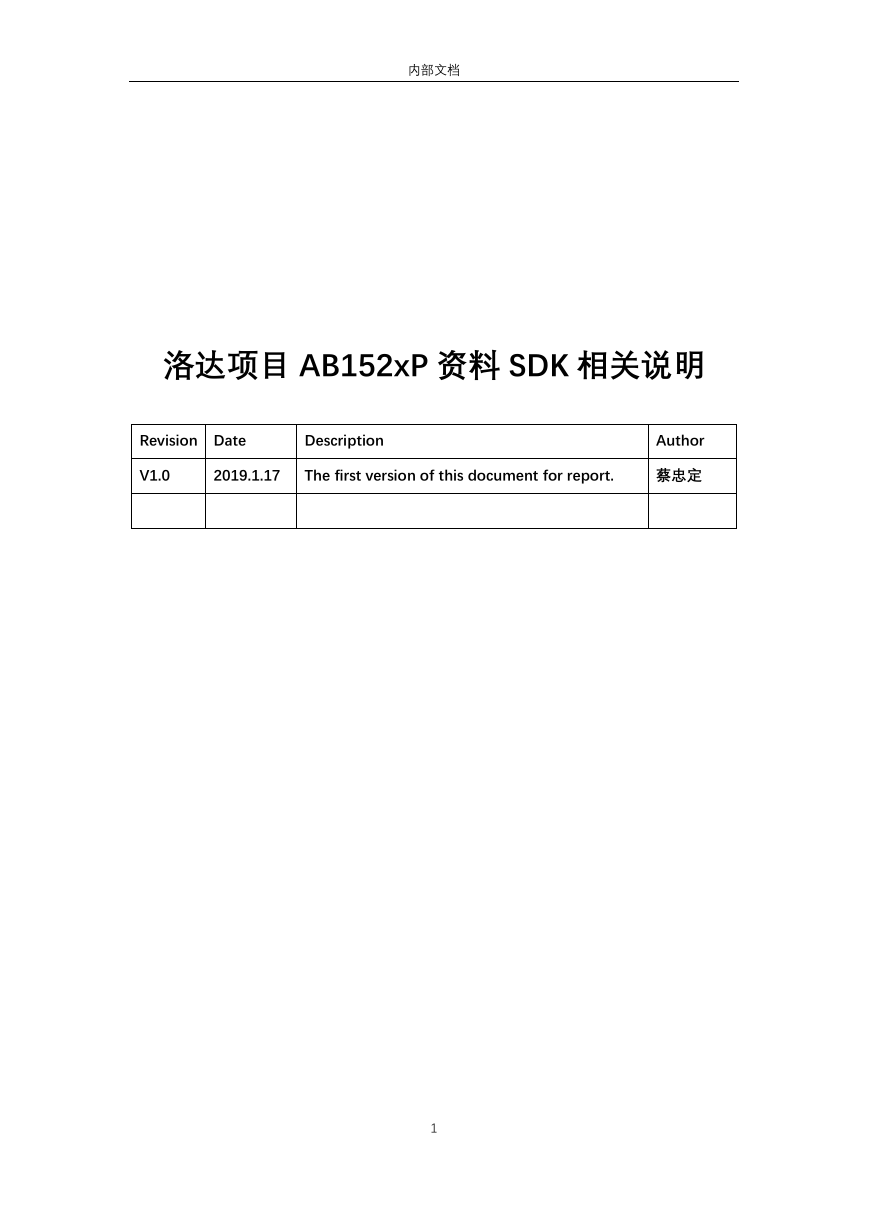

    内部文档 洛达项目 AB152xP 资料 SDK 相关说明 Revision Date Description Author V1.0 2019.1.17 The first version of this document for report. 蔡忠定 1

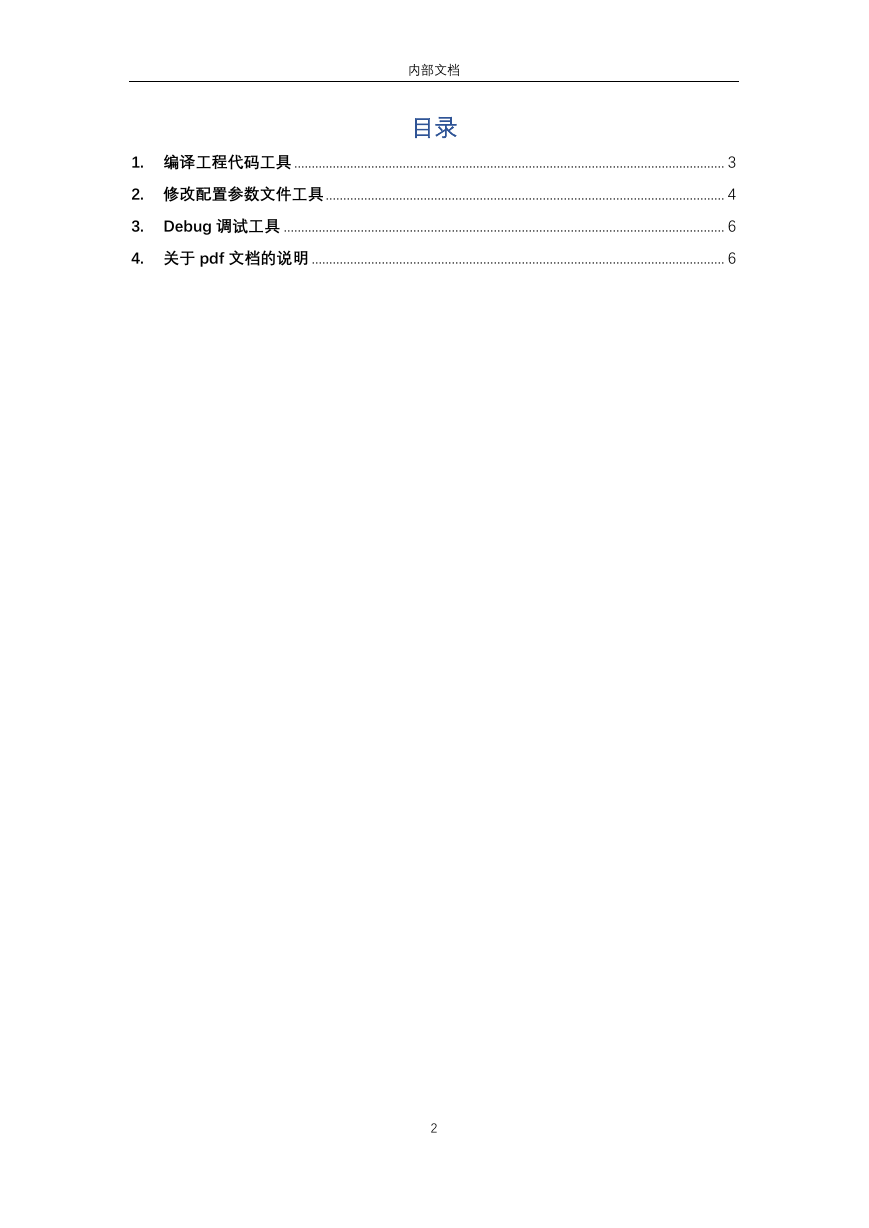

    内部文档 目录 1. 编译工程代码工具 ........................................................................................................................... 3 2. 修改配置参数文件工具 .................................................................................................................. 4 3. Debug 调试工具 .............................................................................................................................. 6 4. 关于 pdf 文档的说明 ...................................................................................................................... 6 2

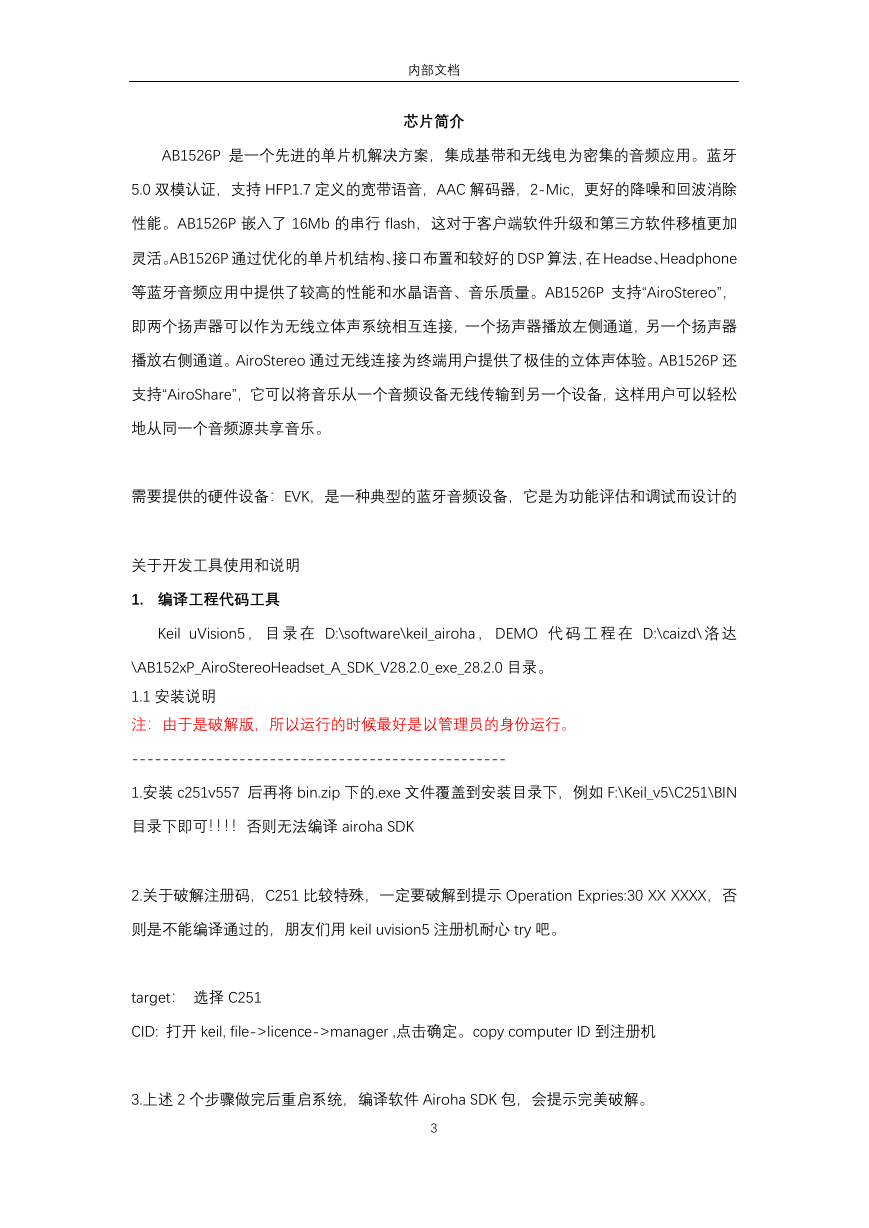

    内部文档 芯片简介 AB1526P 是一个先进的单片机解决方案，集成基带和无线电为密集的音频应用。蓝牙 5.0 双模认证，支持 HFP1.7 定义的宽带语音，AAC 解码器，2-Mic，更好的降噪和回波消除 性能。AB1526P 嵌入了 16Mb 的串行 flash，这对于客户端软件升级和第三方软件移植更加 灵活。AB1526P 通过优化的单片机结构、接口布置和较好的 DSP 算法，在 Headse、Headphone 等蓝牙音频应用中提供了较高的性能和水晶语音、音乐质量。AB1526P 支持“AiroStereo”， 即两个扬声器可以作为无线立体声系统相互连接，一个扬声器播放左侧通道，另一个扬声器 播放右侧通道。AiroStereo 通过无线连接为终端用户提供了极佳的立体声体验。AB1526P 还 支持“AiroShare”，它可以将音乐从一个音频设备无线传输到另一个设备，这样用户可以轻松 地从同一个音频源共享音乐。 需要提供的硬件设备：EVK，是一种典型的蓝牙音频设备，它是为功能评估和调试而设计的 关于开发工具使用和说明 1. 编译工程代码工具 Keil uVision5 ， 目 录 在 D:\software\keil_airoha ， DEMO 代 码 工 程 在 D:\caizd\ 洛 达 \AB152xP_AiroStereoHeadset_A_SDK_V28.2.0_exe_28.2.0 目录。 1.1 安装说明 注：由于是破解版，所以运行的时候最好是以管理员的身份运行。 ------------------------------------------------- 1.安装 c251v557 后再将 bin.zip 下的.exe 文件覆盖到安装目录下，例如 F:\Keil_v5\C251\BIN 目录下即可！！！！否则无法编译 airoha SDK 2.关于破解注册码，C251 比较特殊，一定要破解到提示 Operation Expries:30 XX XXXX，否 则是不能编译通过的，朋友们用 keil uvision5 注册机耐心 try 吧。 target： 选择 C251 CID: 打开 keil, file->licence->manager ,点击确定。copy computer ID 到注册机 3.上述 2 个步骤做完后重启系统，编译软件 Airoha SDK 包，会提示完美破解。 3

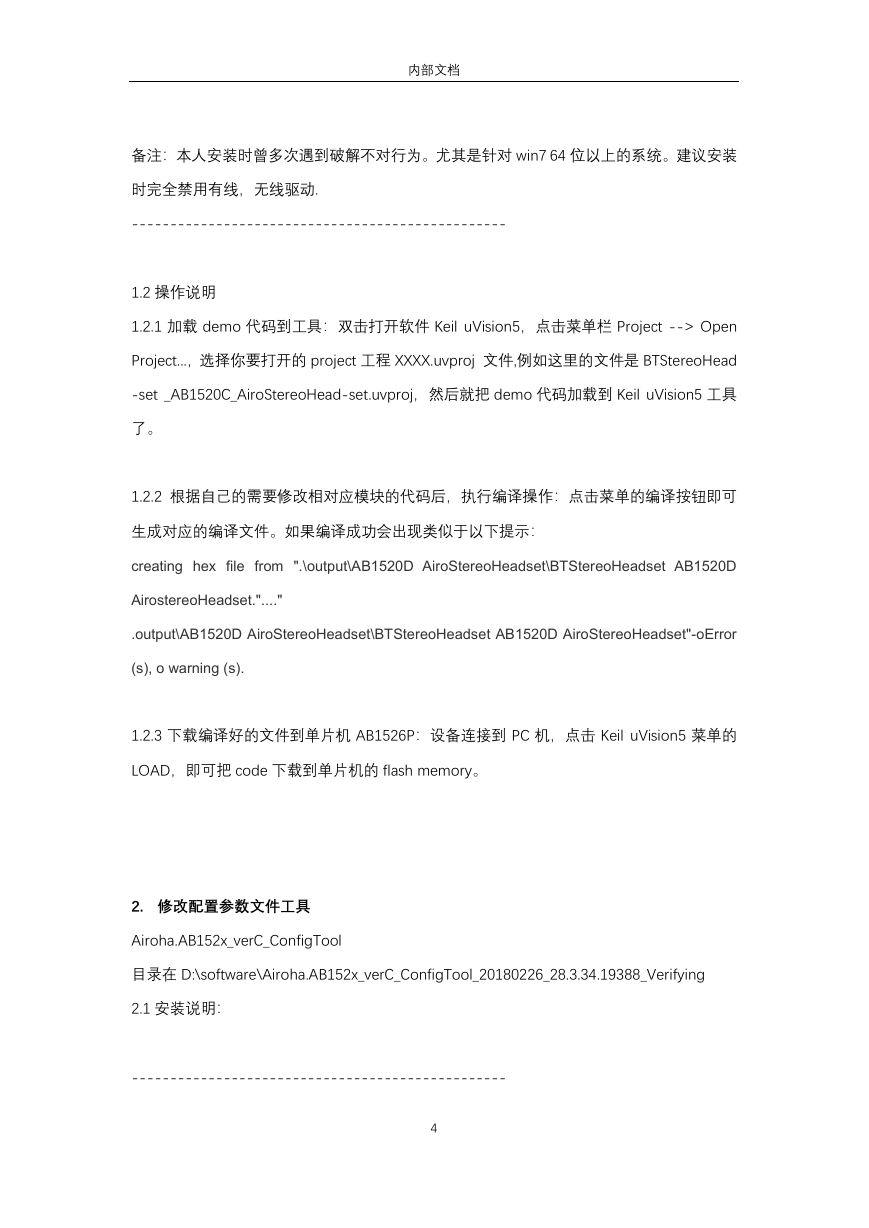

    内部文档 备注：本人安装时曾多次遇到破解不对行为。尤其是针对 win7 64 位以上的系统。建议安装 时完全禁用有线，无线驱动. ------------------------------------------------- 1.2 操作说明 1.2.1 加载 demo 代码到工具：双击打开软件 Keil uVision5，点击菜单栏 Project --> Open Project...，选择你要打开的 project 工程 XXXX.uvproj 文件,例如这里的文件是 BTStereoHead -set _AB1520C_AiroStereoHead-set.uvproj，然后就把 demo 代码加载到 Keil uVision5 工具 了。 1.2.2 根据自己的需要修改相对应模块的代码后，执行编译操作：点击菜单的编译按钮即可 生成对应的编译文件。如果编译成功会出现类似于以下提示： creating hex file from ".\output\AB1520D AiroStereoHeadset\BTStereoHeadset AB1520D AirostereoHeadset."...." .output\AB1520D AiroStereoHeadset\BTStereoHeadset AB1520D AiroStereoHeadset"-oError (s), o warning (s). 1.2.3 下载编译好的文件到单片机 AB1526P：设备连接到 PC 机，点击 Keil uVision5 菜单的 LOAD，即可把 code 下载到单片机的 flash memory。 2. 修改配置参数文件工具 Airoha.AB152x_verC_ConfigTool 目录在 D:\software\Airoha.AB152x_verC_ConfigTool_20180226_28.3.34.19388_Verifying 2.1 安装说明： ------------------------------------------------- 4

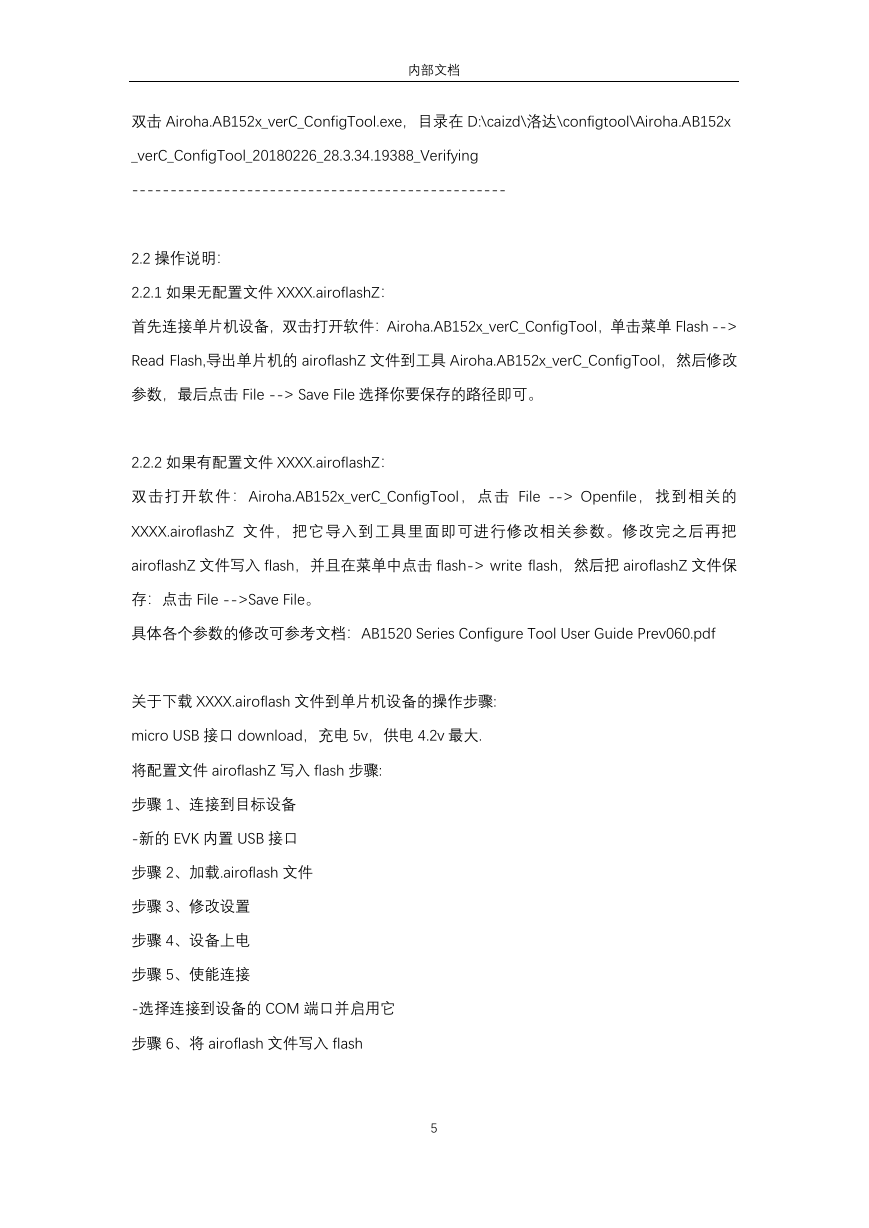

    内部文档 双击 Airoha.AB152x_verC_ConfigTool.exe，目录在 D:\caizd\洛达\configtool\Airoha.AB152x _verC_ConfigTool_20180226_28.3.34.19388_Verifying ------------------------------------------------- 2.2 操作说明： 2.2.1 如果无配置文件 XXXX.airoflashZ： 首先连接单片机设备，双击打开软件：Airoha.AB152x_verC_ConfigTool，单击菜单 Flash --> Read Flash,导出单片机的 airoflashZ 文件到工具 Airoha.AB152x_verC_ConfigTool，然后修改 参数，最后点击 File --> Save File 选择你要保存的路径即可。 2.2.2 如果有配置文件 XXXX.airoflashZ： 双击打开软件：Airoha.AB152x_verC_ConfigTool，点击 File --> Openfile，找到相关的 XXXX.airoflashZ 文件，把它导入到工具里面即可进行修改相关参数。修改完之后再把 airoflashZ 文件写入 flash，并且在菜单中点击 flash-> write flash，然后把 airoflashZ 文件保 存：点击 File -->Save File。 具体各个参数的修改可参考文档：AB1520 Series Configure Tool User Guide Prev060.pdf 关于下载 XXXX.airoflash 文件到单片机设备的操作步骤: micro USB 接口 download，充电 5v，供电 4.2v 最大. 将配置文件 airoflashZ 写入 flash 步骤: 步骤 1、连接到目标设备 -新的 EVK 内置 USB 接口 步骤 2、加载.airoflash 文件 步骤 3、修改设置 步骤 4、设备上电 步骤 5、使能连接 -选择连接到设备的 COM 端口并启用它 步骤 6、将 airoflash 文件写入 flash 5

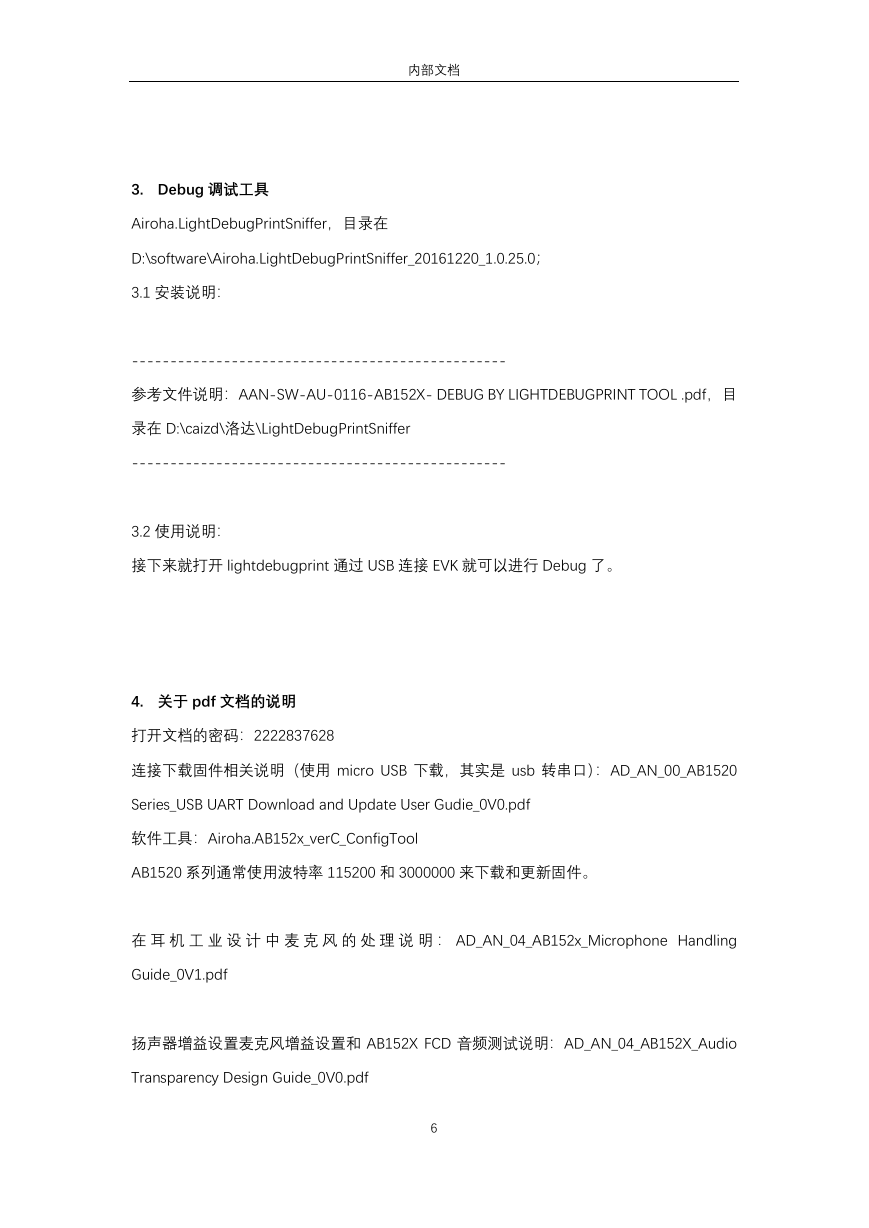

    内部文档 3. Debug 调试工具 Airoha.LightDebugPrintSniffer，目录在 D:\software\Airoha.LightDebugPrintSniffer_20161220_1.0.25.0； 3.1 安装说明： ------------------------------------------------- 参考文件说明：AAN-SW-AU-0116-AB152X- DEBUG BY LIGHTDEBUGPRINT TOOL .pdf，目 录在 D:\caizd\洛达\LightDebugPrintSniffer ------------------------------------------------- 3.2 使用说明： 接下来就打开 lightdebugprint 通过 USB 连接 EVK 就可以进行 Debug 了。 4. 关于 pdf 文档的说明 打开文档的密码：2222837628 连接下载固件相关说明（使用 micro USB 下载，其实是 usb 转串口）：AD_AN_00_AB1520 Series_USB UART Download and Update User Gudie_0V0.pdf 软件工具：Airoha.AB152x_verC_ConfigTool AB1520 系列通常使用波特率 115200 和 3000000 来下载和更新固件。 在 耳 机 工 业 设 计 中 麦 克 风 的 处 理 说 明 ： AD_AN_04_AB152x_Microphone Handling Guide_0V1.pdf 扬声器增益设置麦克风增益设置和 AB152X FCD 音频测试说明：AD_AN_04_AB152X_Audio Transparency Design Guide_0V0.pdf 6

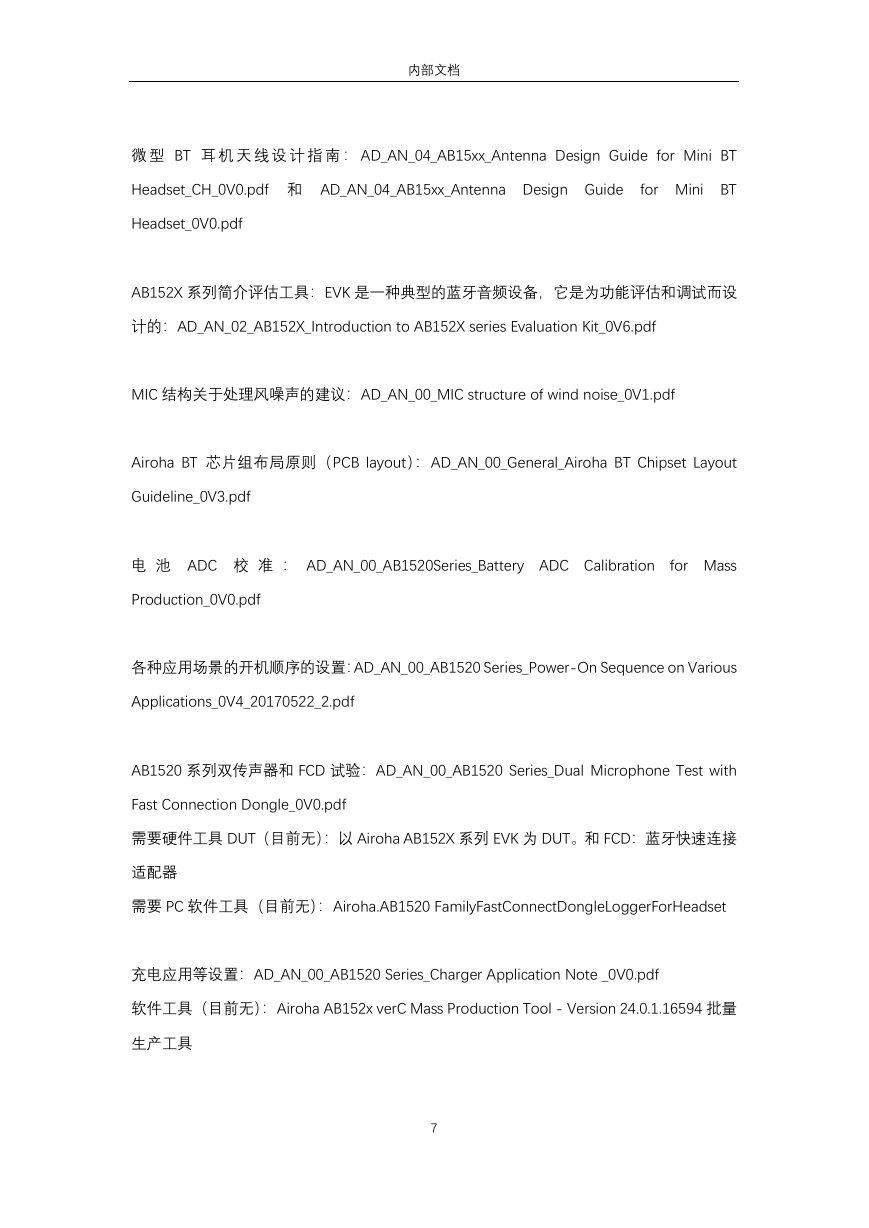

    内部文档 微 型 BT 耳 机 天 线 设 计 指 南 ： AD_AN_04_AB15xx_Antenna Design Guide for Mini BT Headset_CH_0V0.pdf 和 AD_AN_04_AB15xx_Antenna Design Guide for Mini BT Headset_0V0.pdf AB152X 系列简介评估工具：EVK 是一种典型的蓝牙音频设备，它是为功能评估和调试而设 计的：AD_AN_02_AB152X_Introduction to AB152X series Evaluation Kit_0V6.pdf MIC 结构关于处理风噪声的建议：AD_AN_00_MIC structure of wind noise_0V1.pdf Airoha BT 芯片组布局原则（PCB layout）：AD_AN_00_General_Airoha BT Chipset Layout Guideline_0V3.pdf 电 池 ADC 校 准 ： AD_AN_00_AB1520Series_Battery ADC Calibration for Mass Production_0V0.pdf 各种应用场景的开机顺序的设置：AD_AN_00_AB1520 Series_Power-On Sequence on Various Applications_0V4_20170522_2.pdf AB1520 系列双传声器和 FCD 试验：AD_AN_00_AB1520 Series_Dual Microphone Test with Fast Connection Dongle_0V0.pdf 需要硬件工具 DUT（目前无）：以 Airoha AB152X 系列 EVK 为 DUT。和 FCD：蓝牙快速连接 适配器 需要 PC 软件工具（目前无）：Airoha.AB1520 FamilyFastConnectDongleLoggerForHeadset 充电应用等设置：AD_AN_00_AB1520 Series_Charger Application Note _0V0.pdf 软件工具（目前无）：Airoha AB152x verC Mass Production Tool - Version 24.0.1.16594 批量 生产工具 7

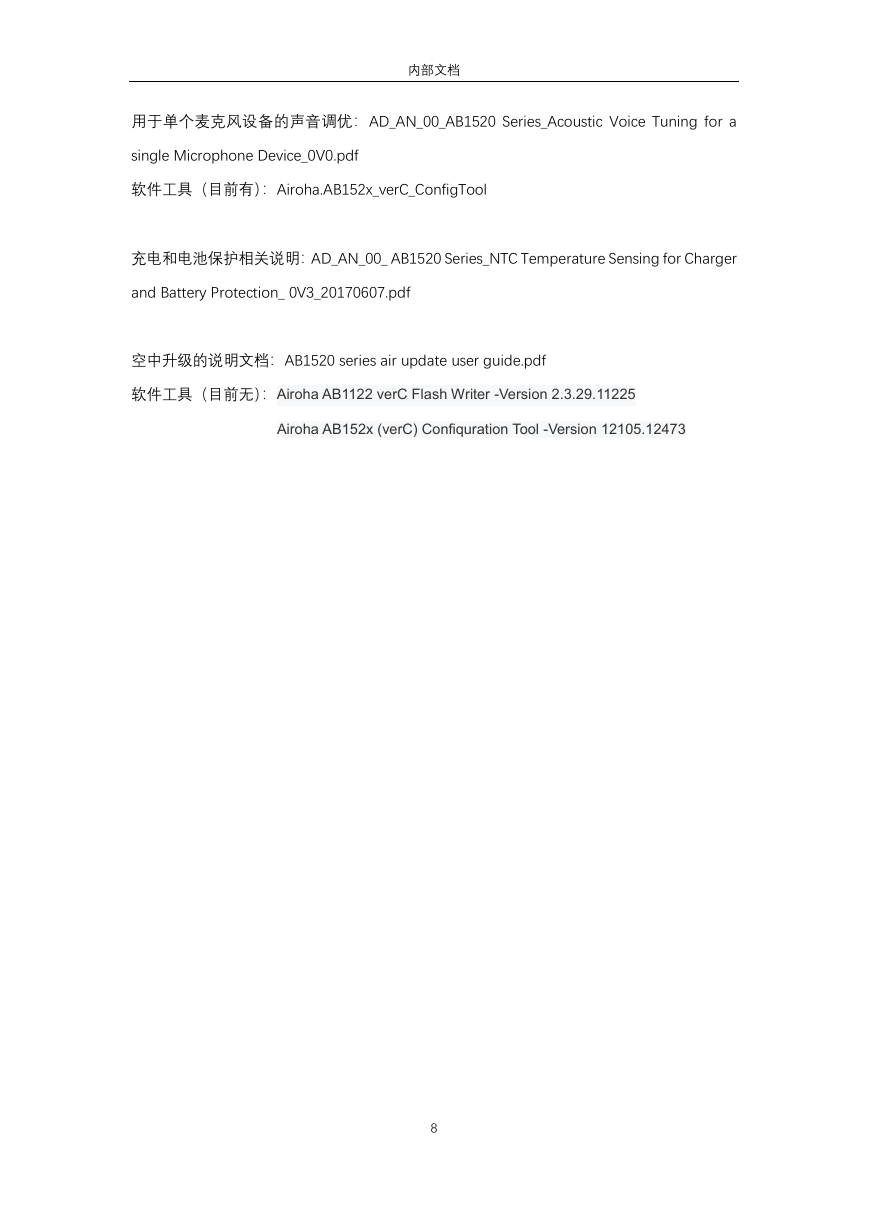

    内部文档 用于单个麦克风设备的声音调优：AD_AN_00_AB1520 Series_Acoustic Voice Tuning for a single Microphone Device_0V0.pdf 软件工具（目前有）：Airoha.AB152x_verC_ConfigTool 充电和电池保护相关说明：AD_AN_00_ AB1520 Series_NTC Temperature Sensing for Charger and Battery Protection_ 0V3_20170607.pdf 空中升级的说明文档：AB1520 series air update user guide.pdf 软件工具（目前无）：Airoha AB1122 verC Flash Writer -Version 2.3.29.11225 Airoha AB152x (verC) Confiquration Tool -Version 12105.12473 8
