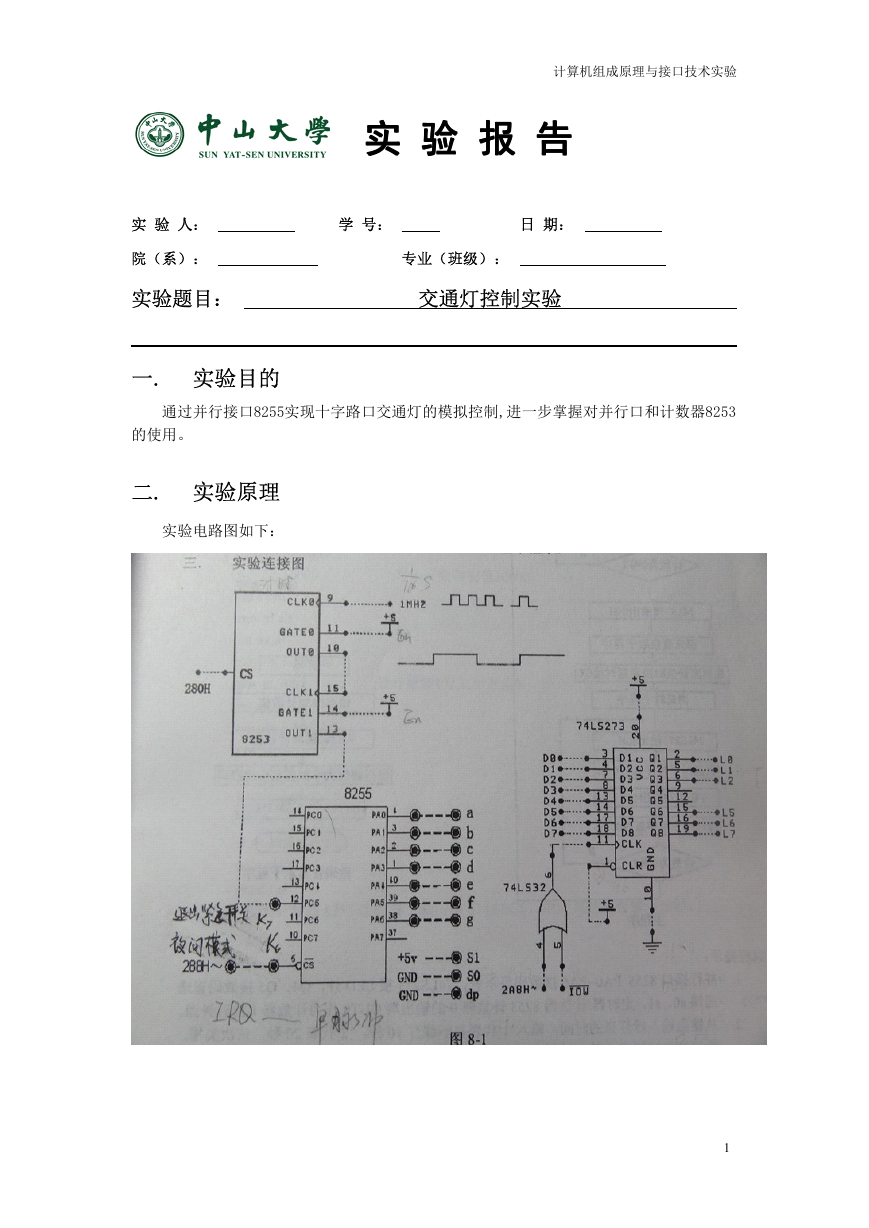

计算机组成原理与接口技术实验实实实实验验验验报报报报告告告告实验人：院（系）：实验题目：学号：日期：专业（班级）：交通灯控制实验一. 实验目的通过并行接口8255实现十字路口交通灯的模拟控制,进一步掌握对并行口和计数器8253 的使用。二. 实验原理实验电路图如下： 1

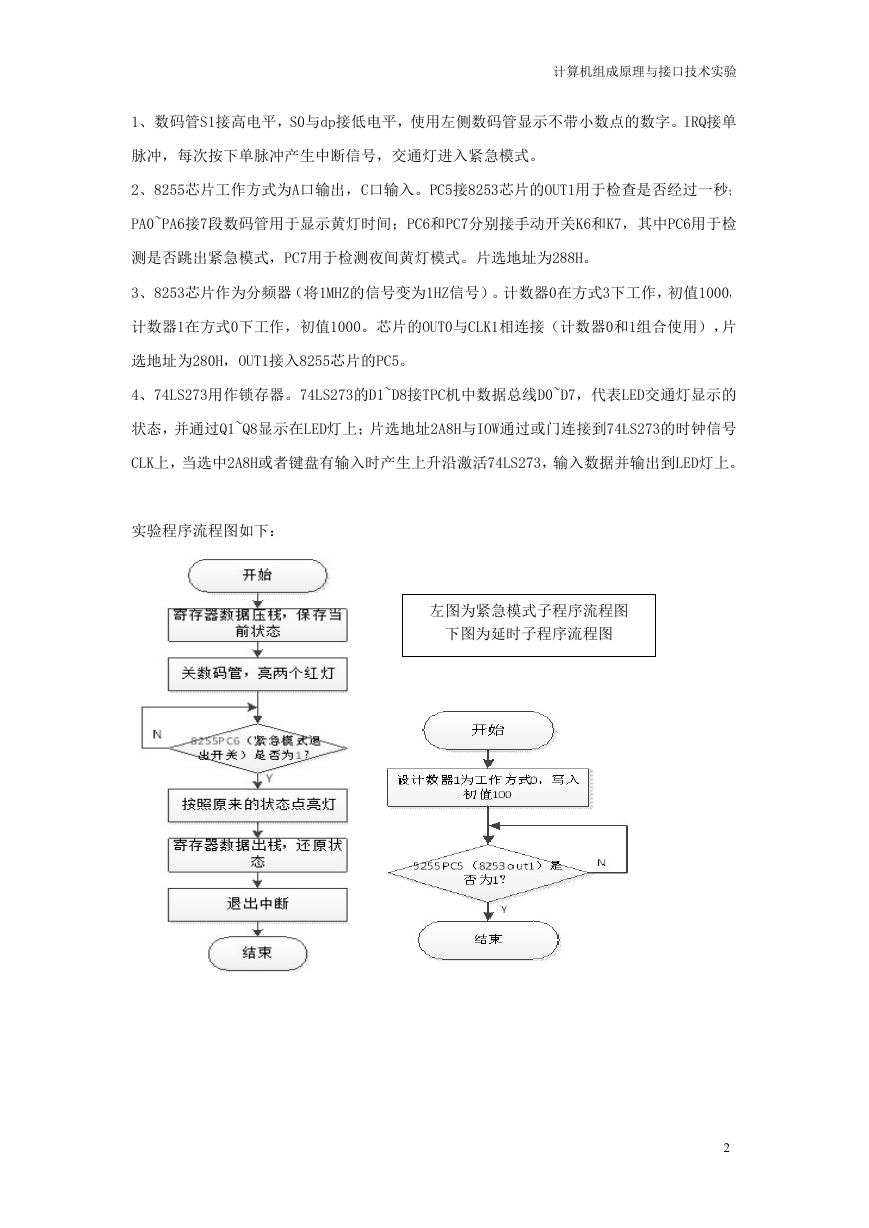

计算机组成原理与接口技术实验 1、数码管S1接高电平，S0与dp接低电平，使用左侧数码管显示不带小数点的数字。IRQ接单脉冲，每次按下单脉冲产生中断信号，交通灯进入紧急模式。 2、8255芯片工作方式为A口输出，C口输入。PC5接8253芯片的OUT1用于检查是否经过一秒； PA0~PA6接7段数码管用于显示黄灯时间；PC6和PC7分别接手动开关K6和K7，其中PC6用于检测是否跳出紧急模式，PC7用于检测夜间黄灯模式。片选地址为288H。 3、8253芯片作为分频器（将1MHZ的信号变为1HZ信号）。计数器0在方式3下工作，初值1000，计数器1在方式0下工作，初值1000。芯片的OUT0与CLK1相连接（计数器0和1组合使用），片选地址为280H，OUT1接入8255芯片的PC5。 4、74LS273用作锁存器。74LS273的D1~D8接TPC机中数据总线D0~D7，代表LED交通灯显示的状态，并通过Q1~Q8显示在LED灯上；片选地址2A8H与IOW通过或门连接到74LS273的时钟信号 CLK上，当选中2A8H或者键盘有输入时产生上升沿激活74LS273，输入数据并输出到LED灯上。实验程序流程图如下：左图为紧急模式子程序流程图下图为延时子程序流程图 2

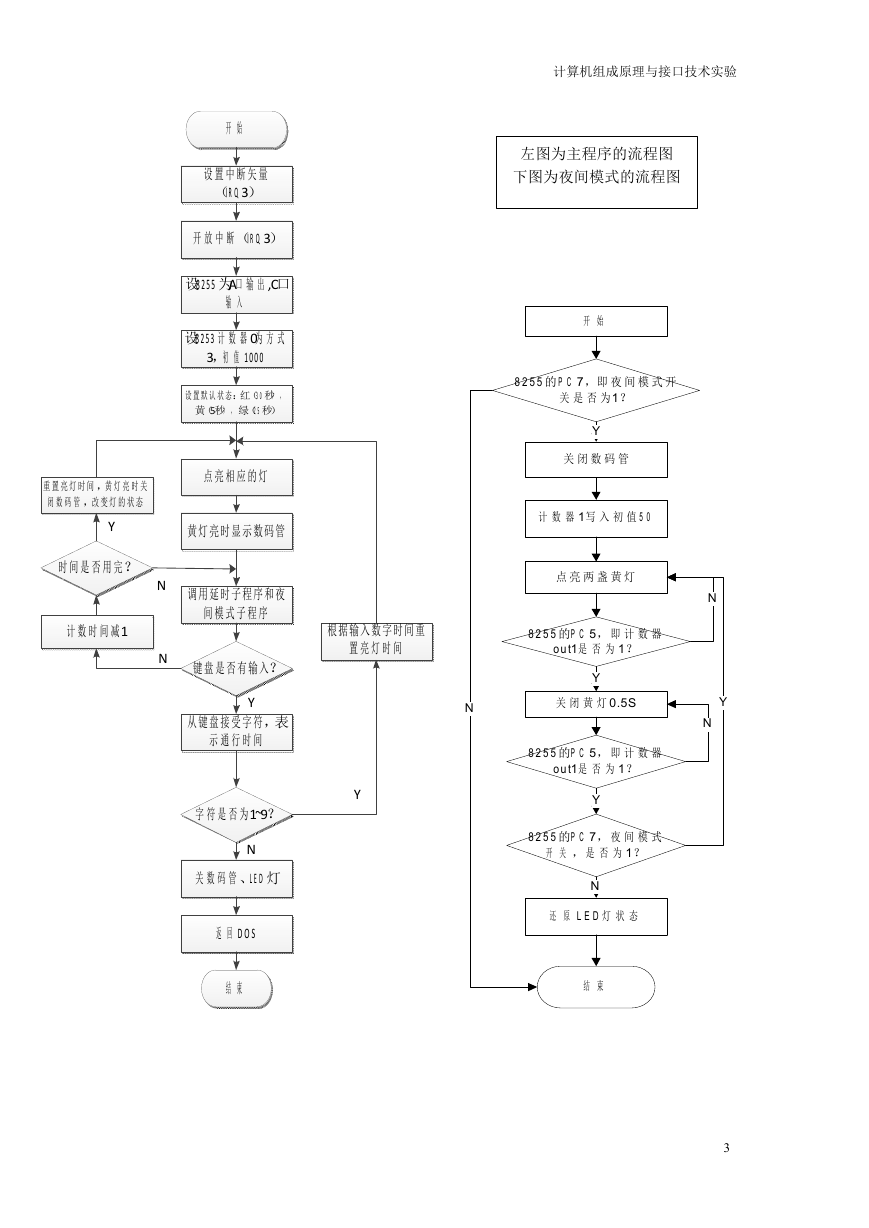

开始设置中断矢量（IR Q 3）开放中断（IR Q 3）设8255 为A口输出 ,C口输入设8253 计数器 0为方式 3，初值 1000 设置默认状态：红（3 0 秒），黄（5秒），绿（2 5 秒）重置亮灯时间，黄灯亮时关闭数码管，改变灯的状态点亮相应的灯 Y 黄灯亮时显示数码管时间是否用完？计数时间减1 N N 计算机组成原理与接口技术实验左图为主程序的流程图下图为夜间模式的流程图开始 8 2 5 5 的P C 7，即夜间模式开关是否为1？ Y 关闭数码管计数器 1写入初值 5 0 点亮两盏黄灯调用延时子程序和夜间模式子程序键盘是否有输入？ Y 从键盘接受字符，表示通行时间字符是否为1~9？ N 关数码管、L E D 灯返回 DO S 结束根据输入数字时间重置亮灯时间 8 2 5 5 的P C 5，即计数器 out1是否为 1？ Y 关闭黄灯 0.5S N Y 8 2 5 5 的P C 5，即计数器 out1是否为 1？ Y 8 2 5 5 的P C 7，夜间模式开关，是否为 1？ N 还原 L E D 灯状态结束 N Y N 3

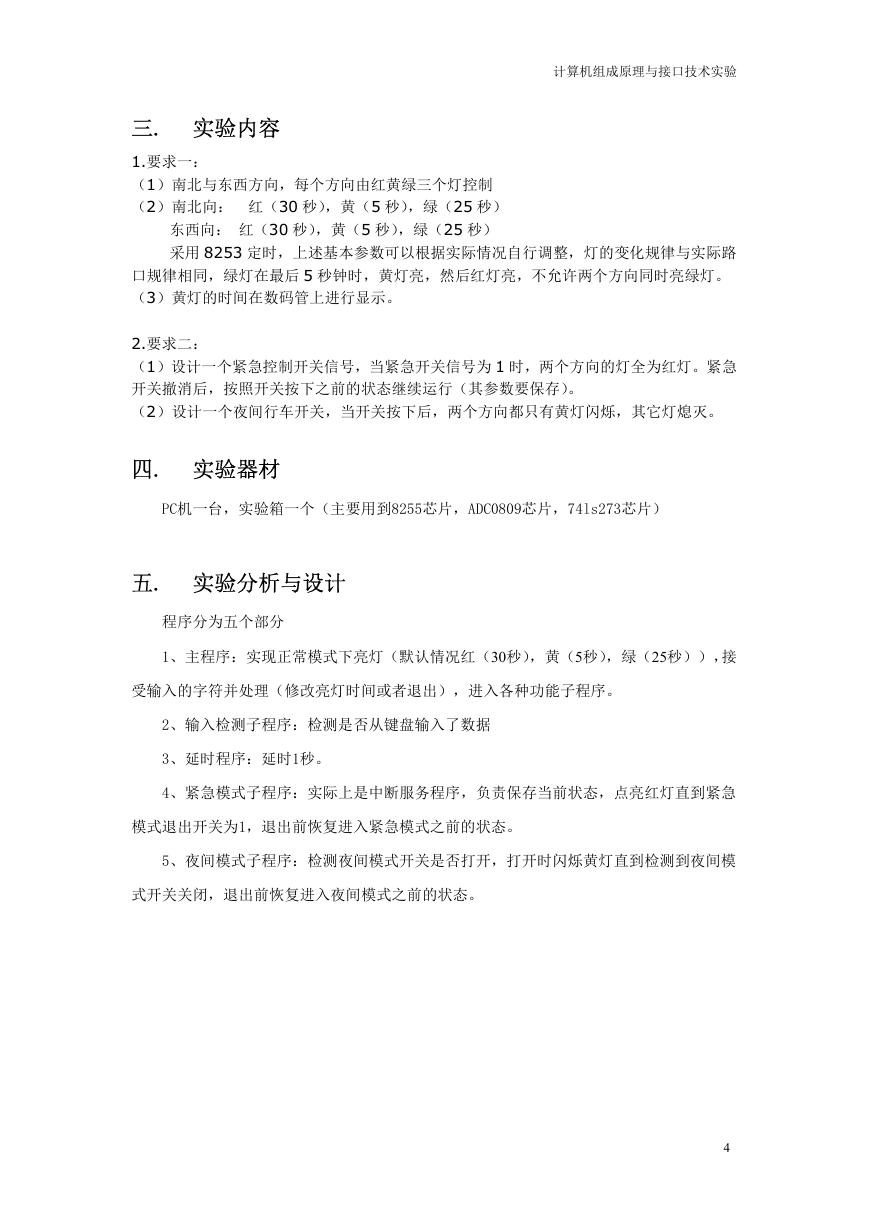

计算机组成原理与接口技术实验三. 实验内容 1.要求一：（1）南北与东西方向，每个方向由红黄绿三个灯控制（2）南北向：红（30 秒），黄（5 秒），绿（25 秒）东西向：红（30 秒），黄（5 秒），绿（25 秒）采用 8253 定时，上述基本参数可以根据实际情况自行调整，灯的变化规律与实际路口规律相同，绿灯在最后 5 秒钟时，黄灯亮，然后红灯亮，不允许两个方向同时亮绿灯。（3）黄灯的时间在数码管上进行显示。 2.要求二：（1）设计一个紧急控制开关信号，当紧急开关信号为 1 时，两个方向的灯全为红灯。紧急开关撤消后，按照开关按下之前的状态继续运行（其参数要保存）。（2）设计一个夜间行车开关，当开关按下后，两个方向都只有黄灯闪烁，其它灯熄灭。四. 实验器材 PC机一台，实验箱一个（主要用到8255芯片，ADC0809芯片，74ls273芯片）五. 实验分析与设计程序分为五个部分 1、主程序：实现正常模式下亮灯（默认情况红（30秒），黄（5秒），绿（25秒）），接受输入的字符并处理（修改亮灯时间或者退出），进入各种功能子程序。 2、输入检测子程序：检测是否从键盘输入了数据 3、延时程序：延时1秒。 4、紧急模式子程序：实际上是中断服务程序，负责保存当前状态，点亮红灯直到紧急模式退出开关为1，退出前恢复进入紧急模式之前的状态。 5、夜间模式子程序：检测夜间模式开关是否打开，打开时闪烁黄灯直到检测到夜间模式开关关闭，退出前恢复进入夜间模式之前的状态。 4

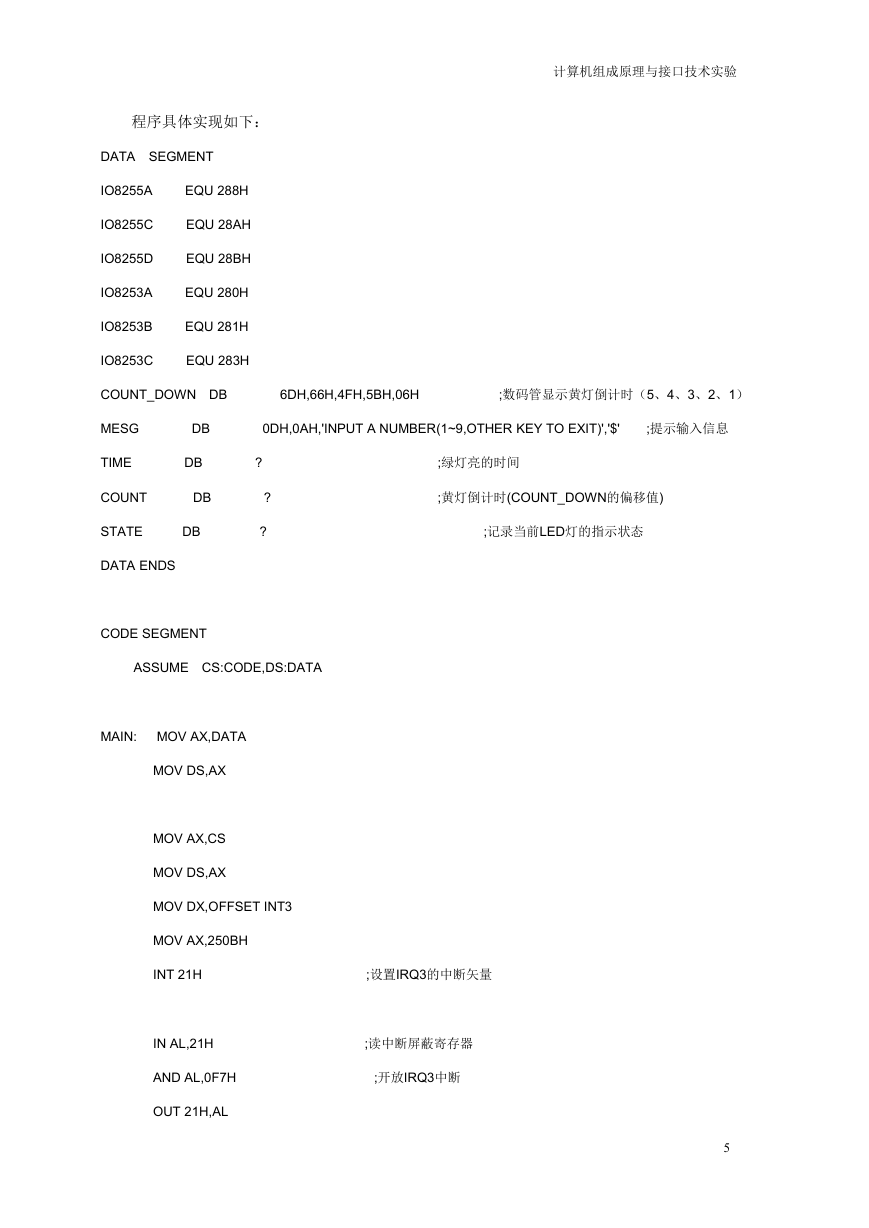

计算机组成原理与接口技术实验程序具体实现如下： DATA SEGMENT IO8255A EQU 288H IO8255C EQU 28AH IO8255D EQU 28BH IO8253A EQU 280H IO8253B EQU 281H IO8253C EQU 283H COUNT_DOWN DB 6DH,66H,4FH,5BH,06H ;数码管显示黄灯倒计时（5、4、3、2、1） 0DH,0AH,'INPUT A NUMBER(1~9,OTHER KEY TO EXIT)','$' ;提示输入信息 ? ? ? ;绿灯亮的时间 ;黄灯倒计时(COUNT_DOWN的偏移值) ;记录当前LED灯的指示状态 MESG TIME COUNT DB DB DB STATE DB DATA ENDS CODE SEGMENT ASSUME CS:CODE,DS:DATA MAIN: MOV AX,DATA MOV DS,AX MOV AX,CS MOV DS,AX MOV DX,OFFSET INT3 MOV AX,250BH INT 21H IN AL,21H AND AL,0F7H OUT 21H,AL ;设置IRQ3的中断矢量 ;读中断屏蔽寄存器 ;开放IRQ3中断 5

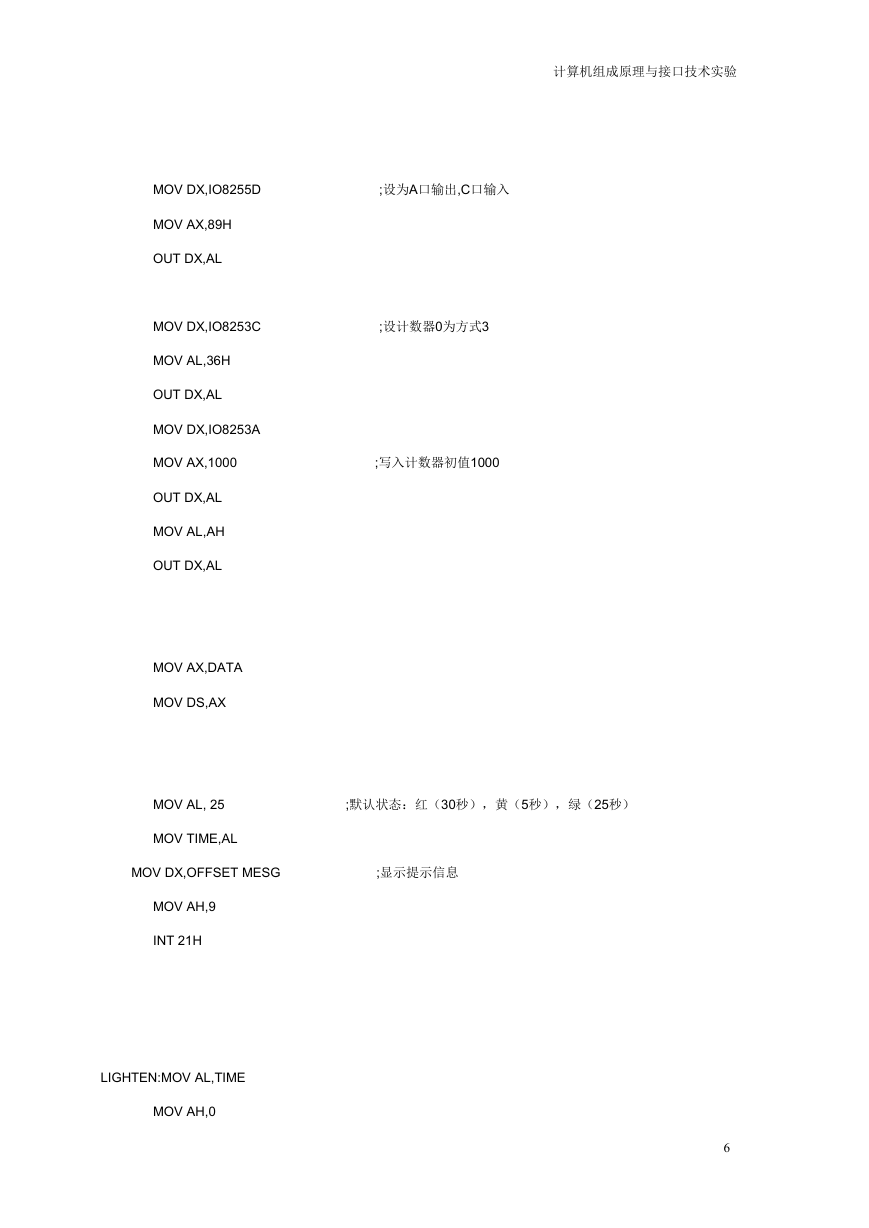

计算机组成原理与接口技术实验 MOV DX,IO8255D ;设为A口输出,C口输入 MOV AX,89H OUT DX,AL MOV DX,IO8253C ;设计数器0为方式3 MOV AL,36H OUT DX,AL MOV DX,IO8253A MOV AX,1000 OUT DX,AL MOV AL,AH OUT DX,AL MOV AX,DATA MOV DS,AX MOV AL, 25 MOV TIME,AL ;写入计数器初值1000 ;默认状态：红（30秒），黄（5秒），绿（25秒） MOV DX,OFFSET MESG ;显示提示信息 MOV AH,9 INT 21H LIGHTEN:MOV AL,TIME MOV AH,0 6

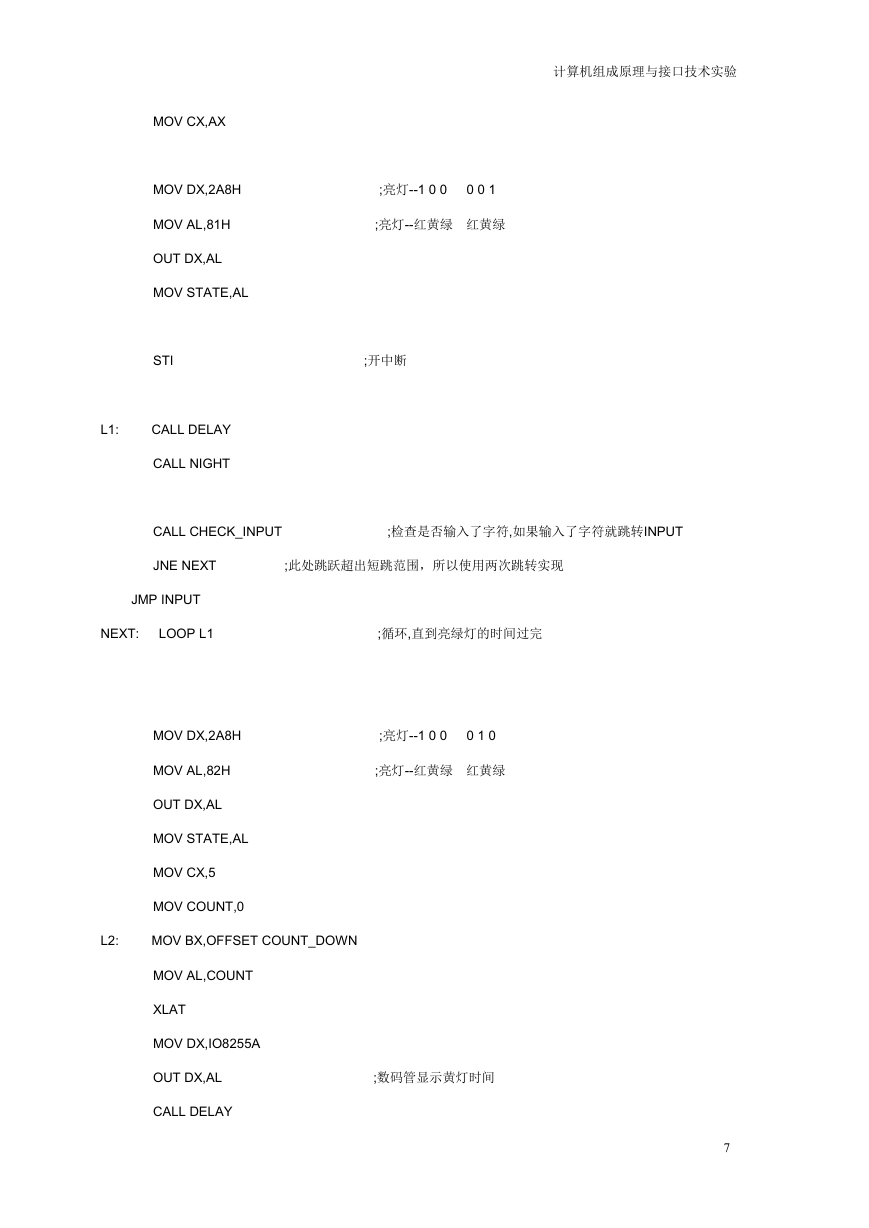

计算机组成原理与接口技术实验 MOV CX,AX MOV DX,2A8H MOV AL,81H OUT DX,AL MOV STATE,AL ;亮灯--1 0 0 0 0 1 ;亮灯--红黄绿红黄绿 STI ;开中断 L1: CALL DELAY CALL NIGHT CALL CHECK_INPUT ;检查是否输入了字符,如果输入了字符就跳转INPUT JNE NEXT ;此处跳跃超出短跳范围，所以使用两次跳转实现 JMP INPUT NEXT: LOOP L1 ;循环,直到亮绿灯的时间过完 ;亮灯--1 0 0 0 1 0 ;亮灯--红黄绿红黄绿 MOV DX,2A8H MOV AL,82H OUT DX,AL MOV STATE,AL MOV CX,5 MOV COUNT,0 L2: MOV BX,OFFSET COUNT_DOWN MOV AL,COUNT XLAT MOV DX,IO8255A OUT DX,AL CALL DELAY ;数码管显示黄灯时间 7

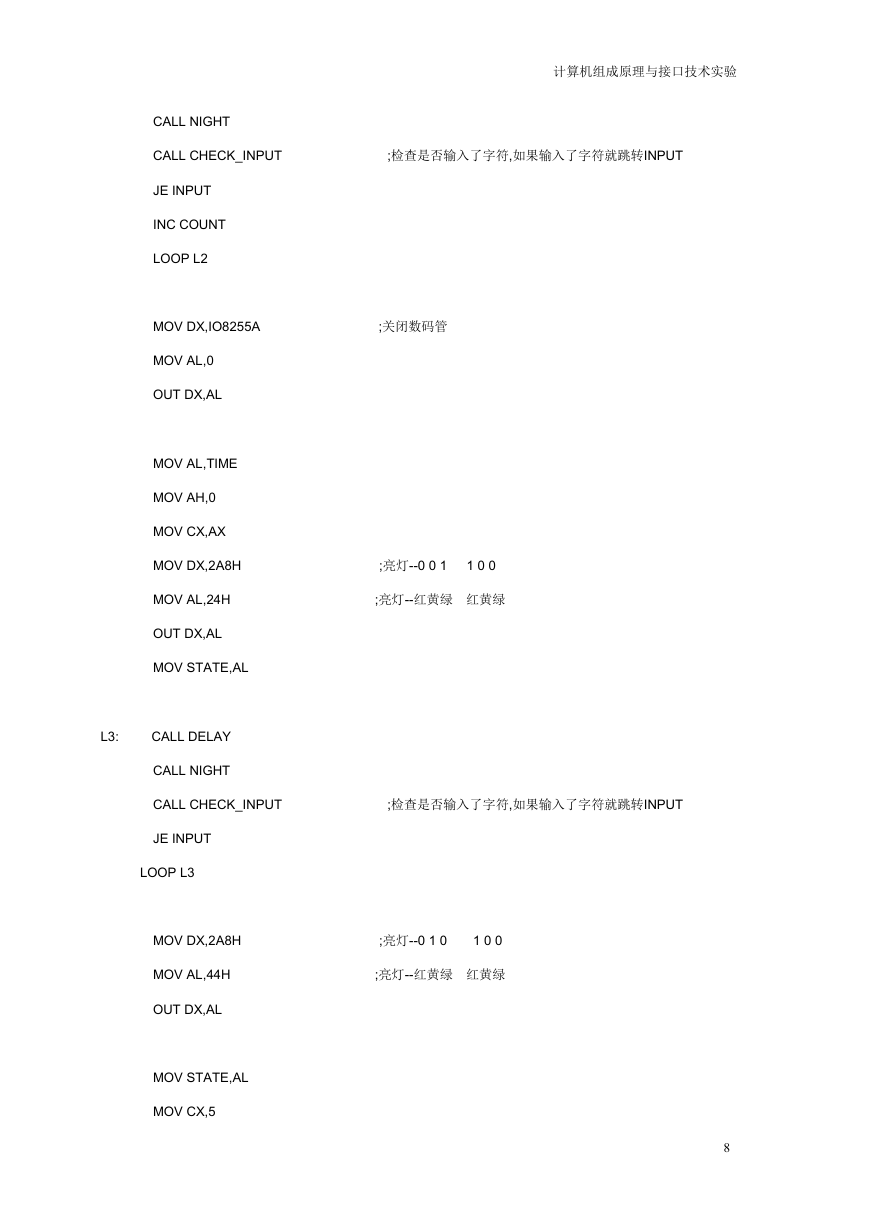

CALL NIGHT CALL CHECK_INPUT ;检查是否输入了字符,如果输入了字符就跳转INPUT 计算机组成原理与接口技术实验 JE INPUT INC COUNT LOOP L2 MOV DX,IO8255A ;关闭数码管 MOV AL,0 OUT DX,AL MOV AL,TIME MOV AH,0 MOV CX,AX MOV DX,2A8H MOV AL,24H OUT DX,AL MOV STATE,AL L3: CALL DELAY CALL NIGHT ;亮灯--0 0 1 1 0 0 ;亮灯--红黄绿红黄绿 CALL CHECK_INPUT ;检查是否输入了字符,如果输入了字符就跳转INPUT JE INPUT LOOP L3 MOV DX,2A8H MOV AL,44H OUT DX,AL MOV STATE,AL MOV CX,5 ;亮灯--0 1 0 1 0 0 ;亮灯--红黄绿红黄绿 8
