    生 产 实 习 总 结 报 告 学生姓名： X X 学 专 班 号： XXXXXX 业： 电子信息工程 级： XXXXXXXXXX 报告成绩： 评阅时间： 教师签字： XXXX 大学信息学院 2012 年 9 月

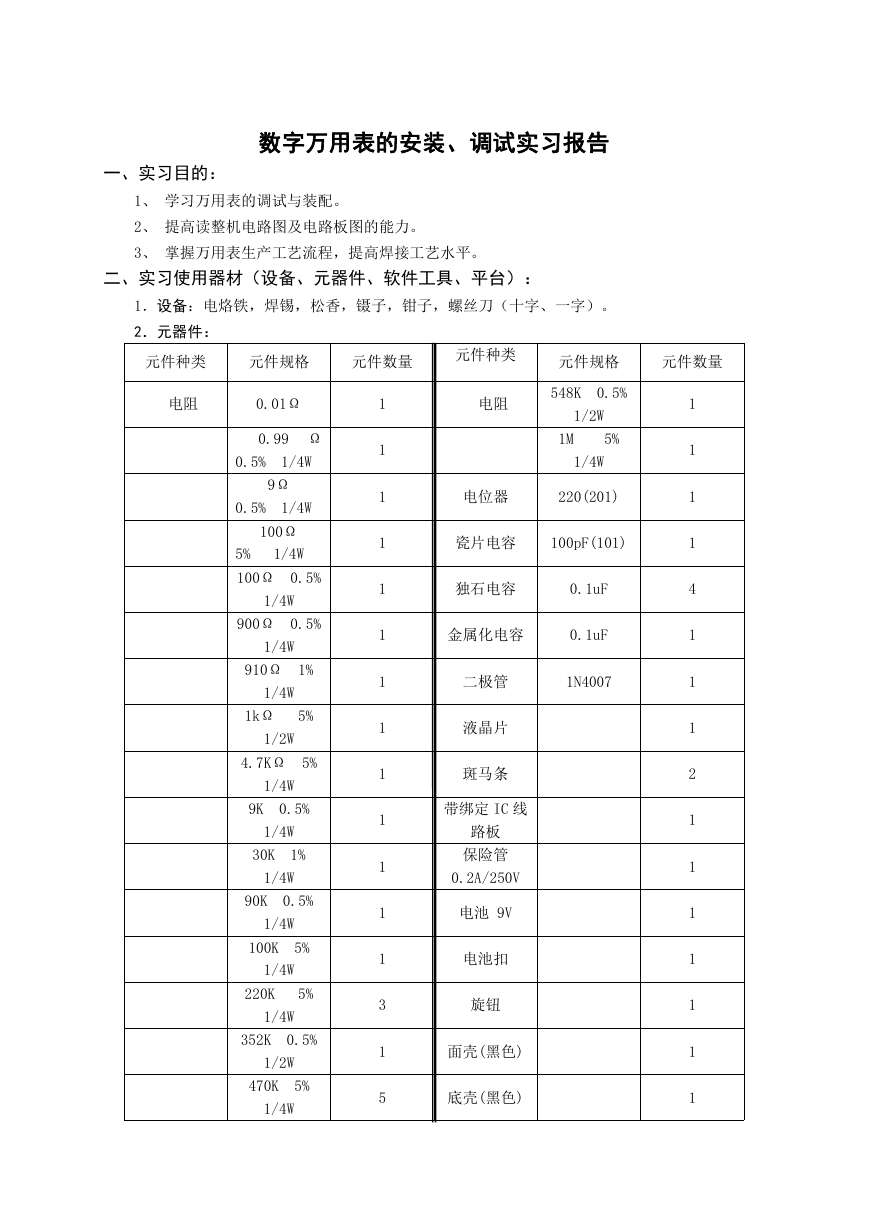

    数字万用表的安装、调试实习报告 一、实习目的： 1、 学习万用表的调试与装配。 2、 提高读整机电路图及电路板图的能力。 3、 掌握万用表生产工艺流程，提高焊接工艺水平。 二、实习使用器材（设备、元器件、软件工具、平台）： 1．设备：电烙铁，焊锡，松香，镊子，钳子，螺丝刀（十字、一字）。 元件规格 元件数量 元件种类 电阻 548K 0.5% 1/2W 1M 5% 1/4W 电位器 220(201) 瓷片电容 100pF(101) 独石电容 0.1uF 金属化电容 0.1uF 二极管 1N4007 液晶片 斑马条 带绑定 IC 线 路板 保险管 0.2A/250V 电池 9V 电池扣 旋钮 面壳(黑色) 底壳(黑色) 2．元器件： 元件种类 元件规格 元件数量 电阻 0.01Ω 0.99 Ω 0.5% 1/4W 9Ω 0.5% 1/4W 100Ω 1/4W 5% 100Ω 0.5% 1/4W 900Ω 0.5% 1/4W 910Ω 1% 1/4W 1kΩ 5% 1/2W 4.7KΩ 5% 1/4W 9K 0.5% 1/4W 30K 1% 1/4W 90K 0.5% 1/4W 100K 5% 1/4W 220K 5% 1/4W 352K 0.5% 1/2W 470K 5% 1/4W 1 1 1 1 1 1 1 1 1 1 1 1 1 3 1 5 1 1 1 1 4 1 1 1 2 1 1 1 1 1 1 1

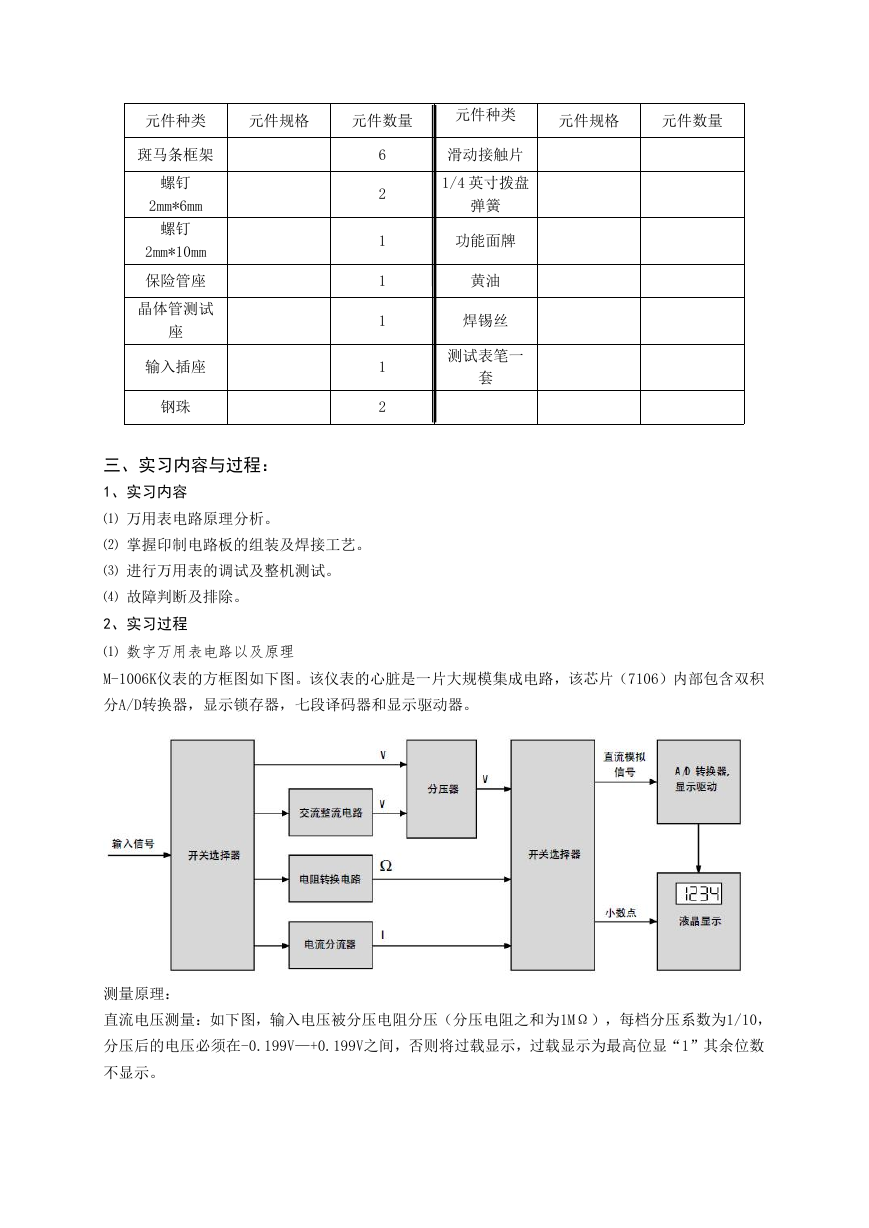

    元件种类 元件规格 元件数量 元件种类 元件规格 元件数量 斑马条框架 螺钉 2mm*6mm 螺钉 2mm*10mm 保险管座 晶体管测试 座 输入插座 钢珠 滑动接触片 1/4 英寸拨盘 弹簧 功能面牌 黄油 焊锡丝 测试表笔一 套 6 2 1 1 1 1 2 三、实习内容与过程： 1、实习内容 ⑴ 万用表电路原理分析。 ⑵ 掌握印制电路板的组装及焊接工艺。 ⑶ 进行万用表的调试及整机测试。 ⑷ 故障判断及排除。 2、实习过程 ⑴ 数字万用表电路以及原理 M-1006K仪表的方框图如下图。该仪表的心脏是一片大规模集成电路，该芯片（7106）内部包含双积 分A/D转换器，显示锁存器，七段译码器和显示驱动器。 测量原理： 直流电压测量：如下图，输入电压被分压电阻分压（分压电阻之和为1MΩ），每档分压系数为1/10， 分压后的电压必须在-0.199V—+0.199V之间，否则将过载显示，过载显示为最高位显“1”其余位数 不显示。

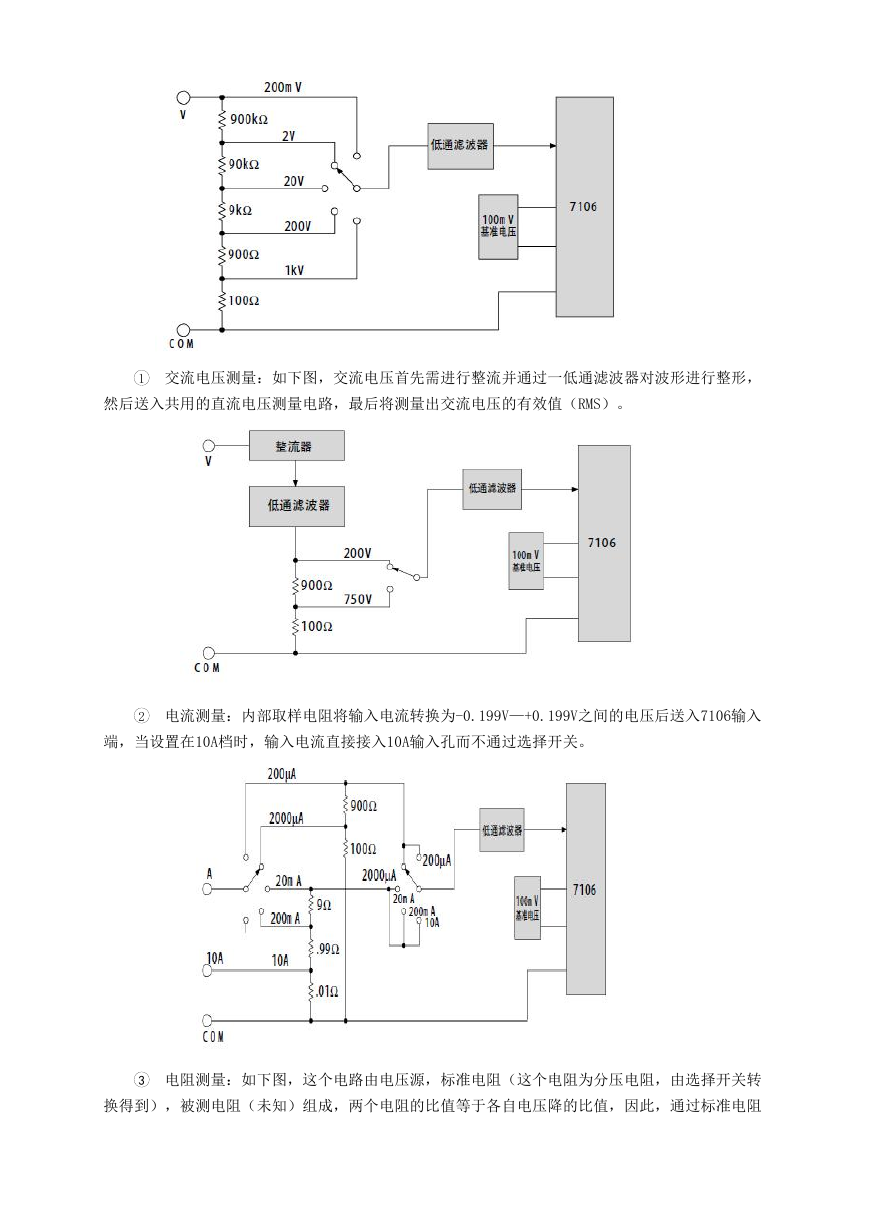

    1 交流电压测量：如下图，交流电压首先需进行整流并通过一低通滤波器对波形进行整形， 然后送入共用的直流电压测量电路，最后将测量出交流电压的有效值（RMS）。 2 电流测量：内部取样电阻将输入电流转换为-0.199V—+0.199V之间的电压后送入7106输入 端，当设置在10A档时，输入电流直接接入10A输入孔而不通过选择开关。 3 电阻测量：如下图，这个电路由电压源，标准电阻（这个电阻为分压电阻，由选择开关转 换得到），被测电阻（未知）组成，两个电阻的比值等于各自电压降的比值，因此，通过标准电阻

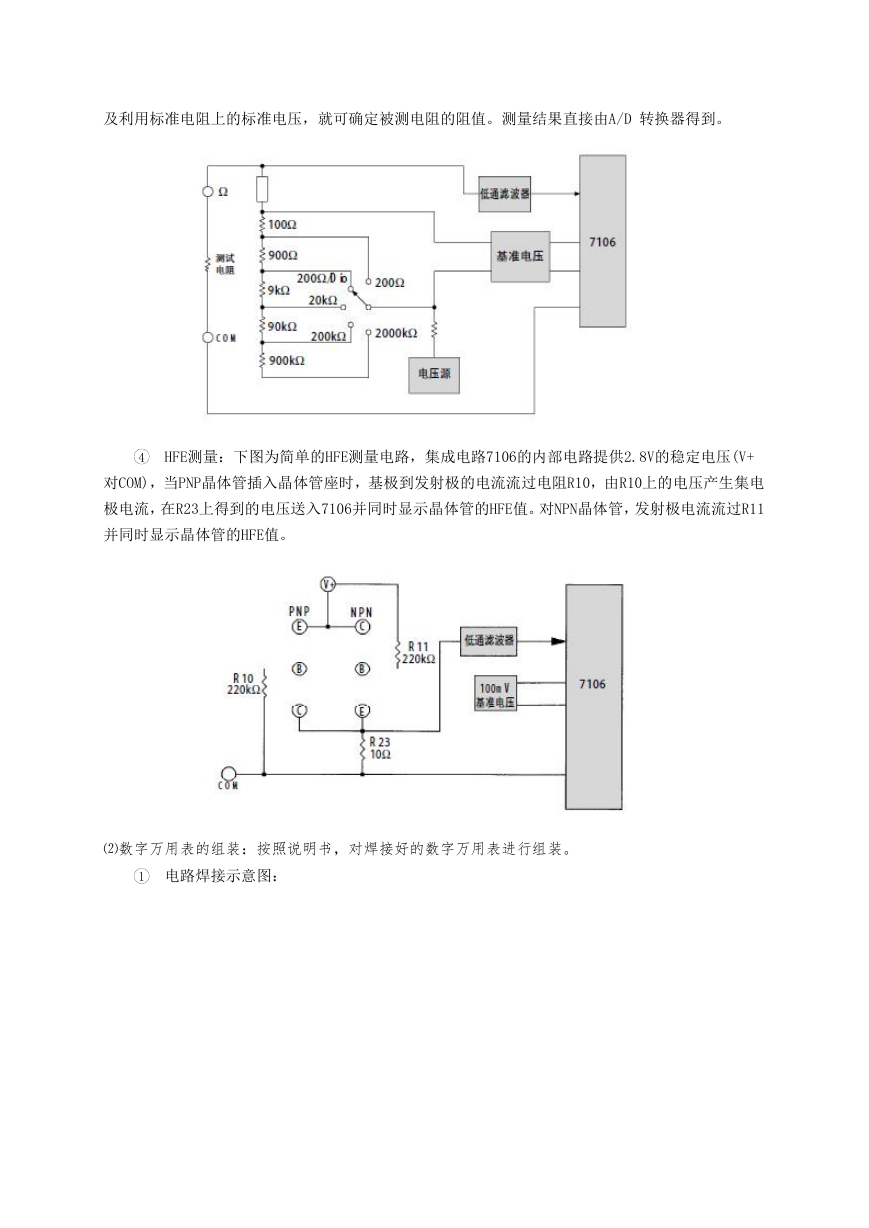

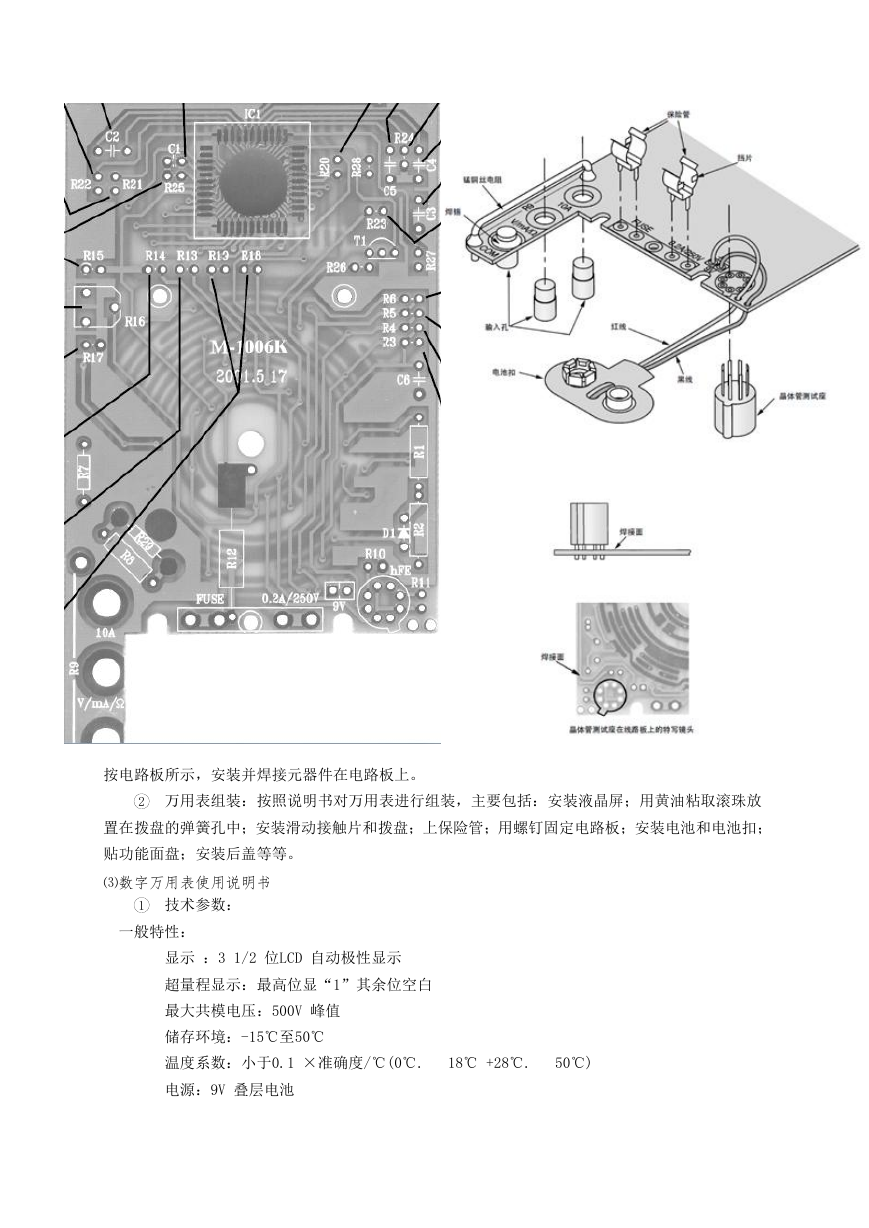

    及利用标准电阻上的标准电压，就可确定被测电阻的阻值。测量结果直接由A/D 转换器得到。 4 HFE测量：下图为简单的HFE测量电路，集成电路7106的内部电路提供2.8V的稳定电压(V+ 对COM)，当PNP晶体管插入晶体管座时，基极到发射极的电流流过电阻R10，由R10上的电压产生集电 极电流，在R23上得到的电压送入7106并同时显示晶体管的HFE值。对NPN晶体管，发射极电流流过R11 并同时显示晶体管的HFE值。 ⑵数字万用表的组装：按照说明书，对焊接好的数字万用表进行组装。 1 电路焊接示意图：
    按电路板所示，安装并焊接元器件在电路板上。 2 万用表组装：按照说明书对万用表进行组装，主要包括：安装液晶屏；用黄油粘取滚珠放 置在拨盘的弹簧孔中；安装滑动接触片和拨盘；上保险管；用螺钉固定电路板；安装电池和电池扣； 贴功能面盘；安装后盖等等。 ⑶数字万用表使用说明书 1 技术参数： 一般特性： 显示 ：3 1/2 位LCD 自动极性显示 超量程显示：最高位显“1”其余位空白 最大共模电压：500V 峰值 储存环境：-15℃至50℃ 温度系数：小于0.1 ×准确度/℃(0℃. 18℃ +28℃. 50℃) 电源：9V 叠层电池

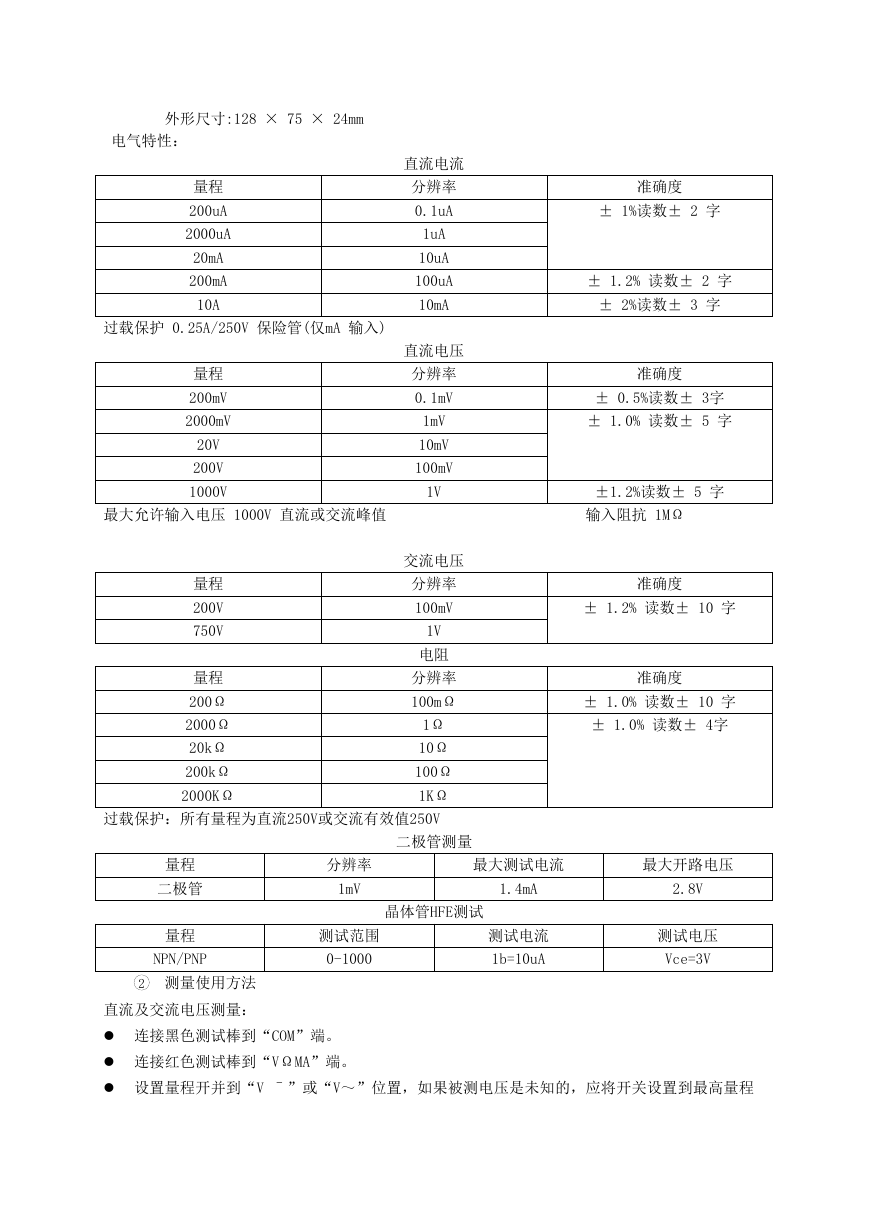

    外形尺寸:128 × 75 × 24mm 电气特性： 量程 200uA 2000uA 20mA 200mA 10A 过载保护 0.25A/250V 保险管(仅mA 输入) 量程 200mV 2000mV 20V 200V 1000V 最大允许输入电压 1000V 直流或交流峰值 量程 200V 750V 量程 200Ω 2000Ω 20kΩ 200kΩ 2000KΩ 直流电流 分辨率 0.1uA 1uA 10uA 100uA 10mA 直流电压 分辨率 0.1mV 1mV 10mV 100mV 1V 交流电压 分辨率 100mV 1V 电阻 分辨率 100mΩ 1Ω 10Ω 100Ω 1KΩ 准确度 ± 1%读数± 2 字 ± 1.2% 读数± 2 字 ± 2%读数± 3 字 准确度 ± 0.5%读数± 3字 ± 1.0% 读数± 5 字 ±1.2%读数± 5 字 输入阻抗 1MΩ 准确度 ± 1.2% 读数± 10 字 准确度 ± 1.0% 读数± 10 字 ± 1.0% 读数± 4字 过载保护：所有量程为直流250V或交流有效值250V 二极管测量 量程 二极管 量程 NPN/PNP 分辨率 1mV 测试范围 0-1000 最大测试电流 最大开路电压 1.4mA 2.8V 晶体管HFE测试 测试电流 1b=10uA 测试电压 Vce=3V 2 测量使用方法 直流及交流电压测量：  连接黑色测试棒到“COM”端。  连接红色测试棒到“VΩMA”端。  设置量程开并到“V ˉ”或“V～”位置，如果被测电压是未知的，应将开关设置到最高量程

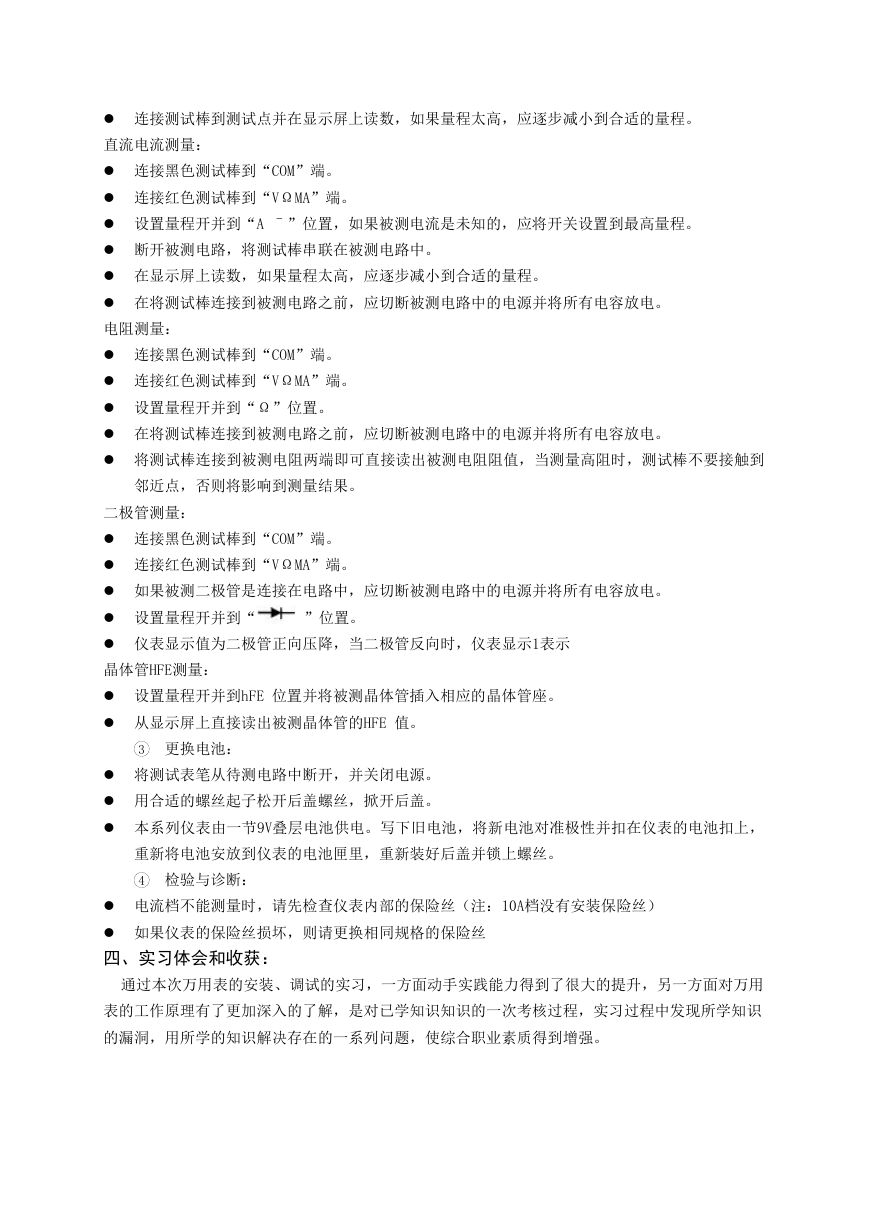

     连接测试棒到测试点并在显示屏上读数，如果量程太高，应逐步减小到合适的量程。 直流电流测量：  连接黑色测试棒到“COM”端。  连接红色测试棒到“VΩMA”端。  设置量程开并到“A ˉ”位置，如果被测电流是未知的，应将开关设置到最高量程。  断开被测电路，将测试棒串联在被测电路中。  在显示屏上读数，如果量程太高，应逐步减小到合适的量程。  在将测试棒连接到被测电路之前，应切断被测电路中的电源并将所有电容放电。 电阻测量：  连接黑色测试棒到“COM”端。  连接红色测试棒到“VΩMA”端。  设置量程开并到“Ω”位置。  在将测试棒连接到被测电路之前，应切断被测电路中的电源并将所有电容放电。  将测试棒连接到被测电阻两端即可直接读出被测电阻阻值，当测量高阻时，测试棒不要接触到 邻近点，否则将影响到测量结果。 二极管测量：  连接黑色测试棒到“COM”端。  连接红色测试棒到“VΩMA”端。  如果被测二极管是连接在电路中，应切断被测电路中的电源并将所有电容放电。  设置量程开并到“ ”位置。  仪表显示值为二极管正向压降，当二极管反向时，仪表显示1表示 晶体管HFE测量：  设置量程开并到hFE 位置并将被测晶体管插入相应的晶体管座。  从显示屏上直接读出被测晶体管的HFE 值。 3 更换电池：  将测试表笔从待测电路中断开，并关闭电源。  用合适的螺丝起子松开后盖螺丝，掀开后盖。  本系列仪表由一节9V叠层电池供电。写下旧电池，将新电池对准极性并扣在仪表的电池扣上， 重新将电池安放到仪表的电池匣里，重新装好后盖并锁上螺丝。 4 检验与诊断：  电流档不能测量时，请先检查仪表内部的保险丝（注：10A档没有安装保险丝）  如果仪表的保险丝损坏，则请更换相同规格的保险丝 四、实习体会和收获： 通过本次万用表的安装、调试的实习，一方面动手实践能力得到了很大的提升，另一方面对万用 表的工作原理有了更加深入的了解，是对已学知识知识的一次考核过程，实习过程中发现所学知识 的漏洞，用所学的知识解决存在的一系列问题，使综合职业素质得到增强。
