电力系统图形描述规范.doc
目 次
前 言
电力系统图形描述规范
1 范围
2 规范性引用文件
3 术语和定义
4 缩略语
5 通用特征
6 CIM/G文件结构
6.1 基本结构
6.2 注释
6.3 声明
6.4 元素
6.4.1 元素定义
6.4.1.1 元素名标示对象的类型。应以"<元素名>"表示元素的开始，以""表示元素
6.4.2 根元素 G

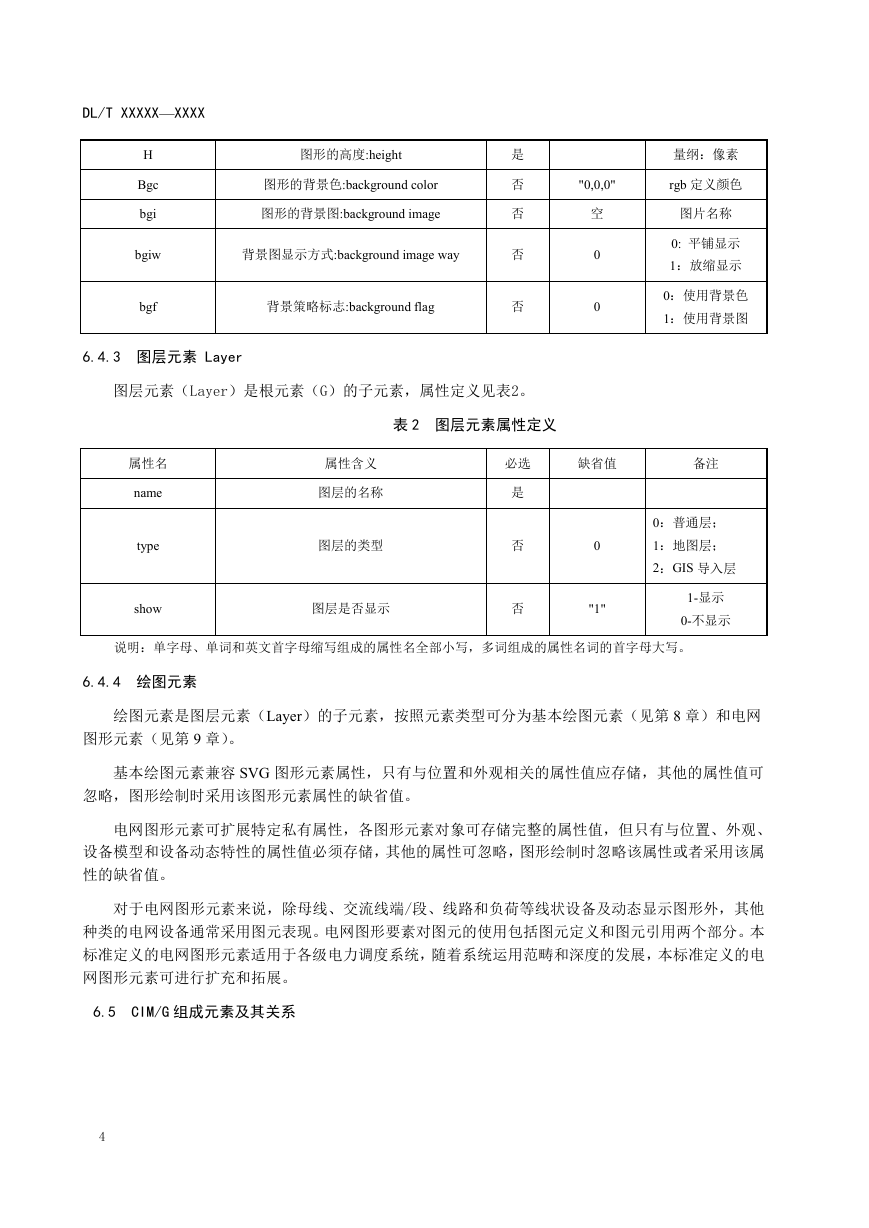

6.4.3 图层元素 Layer
6.4.4 绘图元素
绘图元素是图层元素（Layer）的子元素，按照元素类型可分为基本绘图元素（见第8章）和电网图形元素（
基本绘图元素兼容SVG图形元素属性，只有与位置和外观相关的属性值应存储，其他的属性值可忽略，图形绘制
电网图形元素可扩展特定私有属性，各图形元素对象可存储完整的属性值，但只有与位置、外观、设备模型和设备
6.5 CIM/G组成元素及其关系
6.6 CIM/G文件存储结构
7 元素通用属性
8 基本绘图元素
8.1 直线line
8.2 矩形rect
8.3 圆角矩形 roundrect
8.4 圆circle
8.5 椭圆ellipse
8.6 圆弧circlearc
8.7 椭圆弧ellipsearc
8.8 折线polyline
8.9 边形polygon
8.10 三角形 triangle
8.11 平行四边形parallelrect
8.12 菱形 diamond
8.13 静态文本 text
8.14 图像 image
9 电网图形元素
9.1 图元定义
9.2 图元引用
9.3 动态文本DText
9.4 连接线 ConnectLine
9.5 端子pin
9.6 母线BusbarSection
9.7 交流线段 ACLineSegment
9.8 交流线端 ACLineEnd
9.9 断路器 Breaker
9.10 隔离刀闸Disconnector
9.11 接地刀闸GroundDisconnector
9.12 发电机Generator
9.13 两卷变压器Transformer2
9.14 三卷变压器Transformer3
9.15 负荷EnergyConsumer
9.16 并联电容Capacitor_P
9.17 并联电抗Reactor_P
9.18 串联电容Capacitor_S
9.19 串联电抗 Reactor_S
9.20 熔断器 Fuse
9.21 保护Protect
9.22 工况图元 State
9.23 状态图元 Status
9.24 标志牌 Token
9.25 终端设备 TerminalUnit
9.26 消弧线圈 Ascoil
9.27 避雷器 Arrester
9.28 电压互感器 PT
9.29 电流互感器CT
9.30 潮流方向PowerFlow
9.31 敏感替代图元Sensitive
9.32 温度计图元Thermometer
9.33 动态雷达图图元Dyradar
9.34 甘特图图元Gunter
9.35 雷达图图元Radar
9.36 直流换流极图元Rectifierinverter
9.37 站外母线BusDis
9.38 馈线段FeedLine
9.39 站外开关CBreakerDis
9.40 站外负荷EnergyConsumerDis
9.41 配变TransformerDis
9.42 开闭锁KbsDis
10 间隔模板（Bay）
10.1 间隔模板的概念
10.2 间隔模板的特点
10.3 间隔模板的定义
10.4 间隔模板的引用
10.5 间隔模板的conf参数配置
附 录 A（规范性附录）电压等级及颜色
附 录 B（资料性附录）绘制风格
附 录 C （资料性附录）CIM/G图元定义示例
附 录 D（资料性附录）CIM/G数据样例
附 录 E（资料性附录）公共图形资源定义文件包
附 录 F（资料性附录）CIM/G文件命名规则

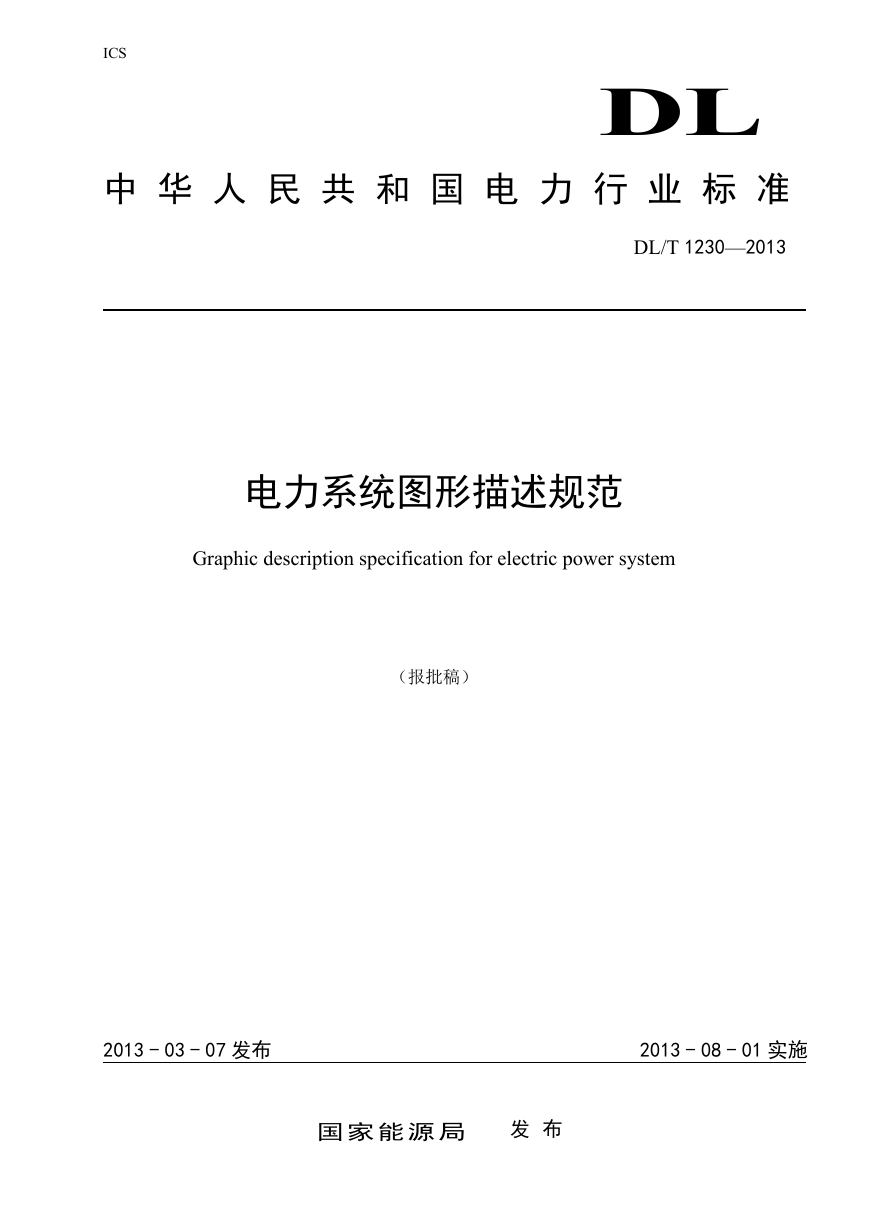

ICS
DL
中 华 人 民 共 和 国 电 力 行 业 标 准
DL/T 1230—2013
电力系统图形描述规范
Graphic description specification for electric power system
（报批稿）
2013 - 03 - 07 发布
2013 - 08 - 01 实施
国 家 能 源 局 发 布
DL/T XXXXX—XXXX

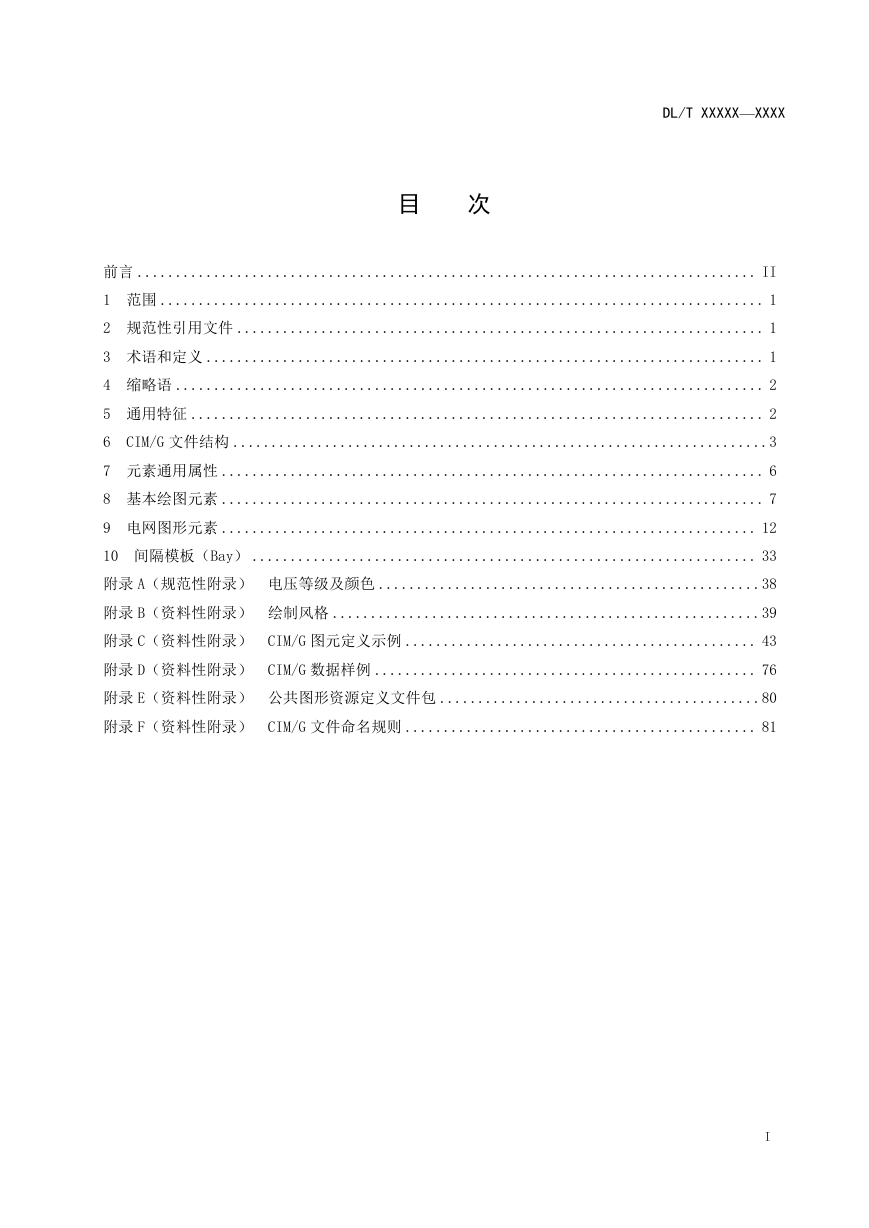

目 次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 缩略语 ............................................................................. 2
5 通用特征 ........................................................................... 2
6
CIM/G 文件结构 ......................................................................3
7 元素通用属性 ....................................................................... 6
8 基本绘图元素 ....................................................................... 7
9 电网图形元素 ...................................................................... 12
10 间隔模板（Bay） .................................................................. 33
附录 A（规范性附录） 电压等级及颜色 ..................................................38
附录 B（资料性附录） 绘制风格 ........................................................39
附录 C（资料性附录） CIM/G 图元定义示例 .............................................. 43
附录 D（资料性附录） CIM/G 数据样例 .................................................. 76
附录 E（资料性附录） 公共图形资源定义文件包 ..........................................80
附录 F（资料性附录） CIM/G 文件命名规则 .............................................. 81
I
DL/T XXXXX—XXXX

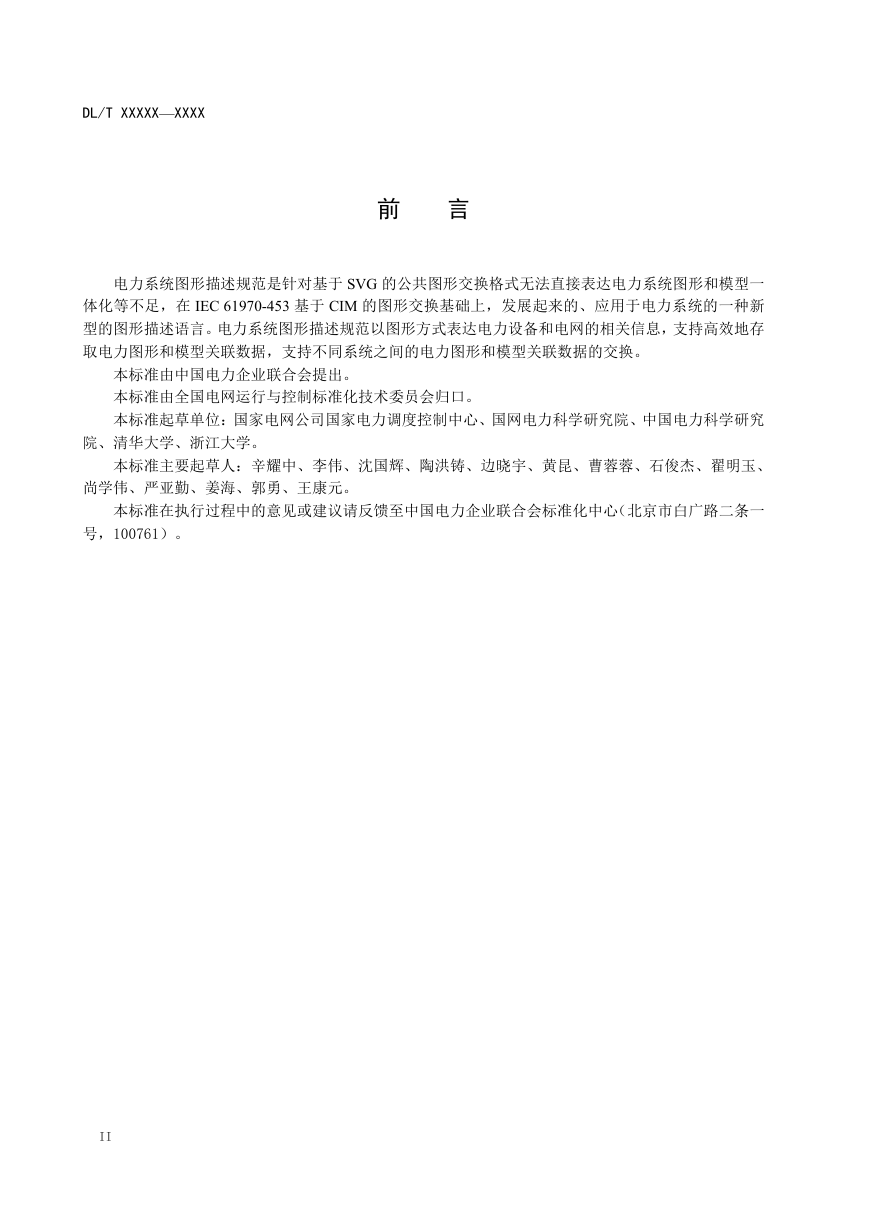

前 言
电力系统图形描述规范是针对基于 SVG 的公共图形交换格式无法直接表达电力系统图形和模型一
体化等不足，在 IEC 61970-453 基于 CIM 的图形交换基础上，发展起来的、应用于电力系统的一种新
型的图形描述语言。电力系统图形描述规范以图形方式表达电力设备和电网的相关信息，支持高效地存
取电力图形和模型关联数据，支持不同系统之间的电力图形和模型关联数据的交换。
本标准由中国电力企业联合会提出。
本标准由全国电网运行与控制标准化技术委员会归口。
本标准起草单位：国家电网公司国家电力调度控制中心、国网电力科学研究院、中国电力科学研究
院、清华大学、浙江大学。
本标准主要起草人：辛耀中、李伟、沈国辉、陶洪铸、边晓宇、黄昆、曹蓉蓉、石俊杰、翟明玉、
尚学伟、严亚勤、姜海、郭勇、王康元。
本标准在执行过程中的意见或建议请反馈至中国电力企业联合会标准化中心（北京市白广路二条一
号，100761）。
II
DL/T XXXXX—XXXX

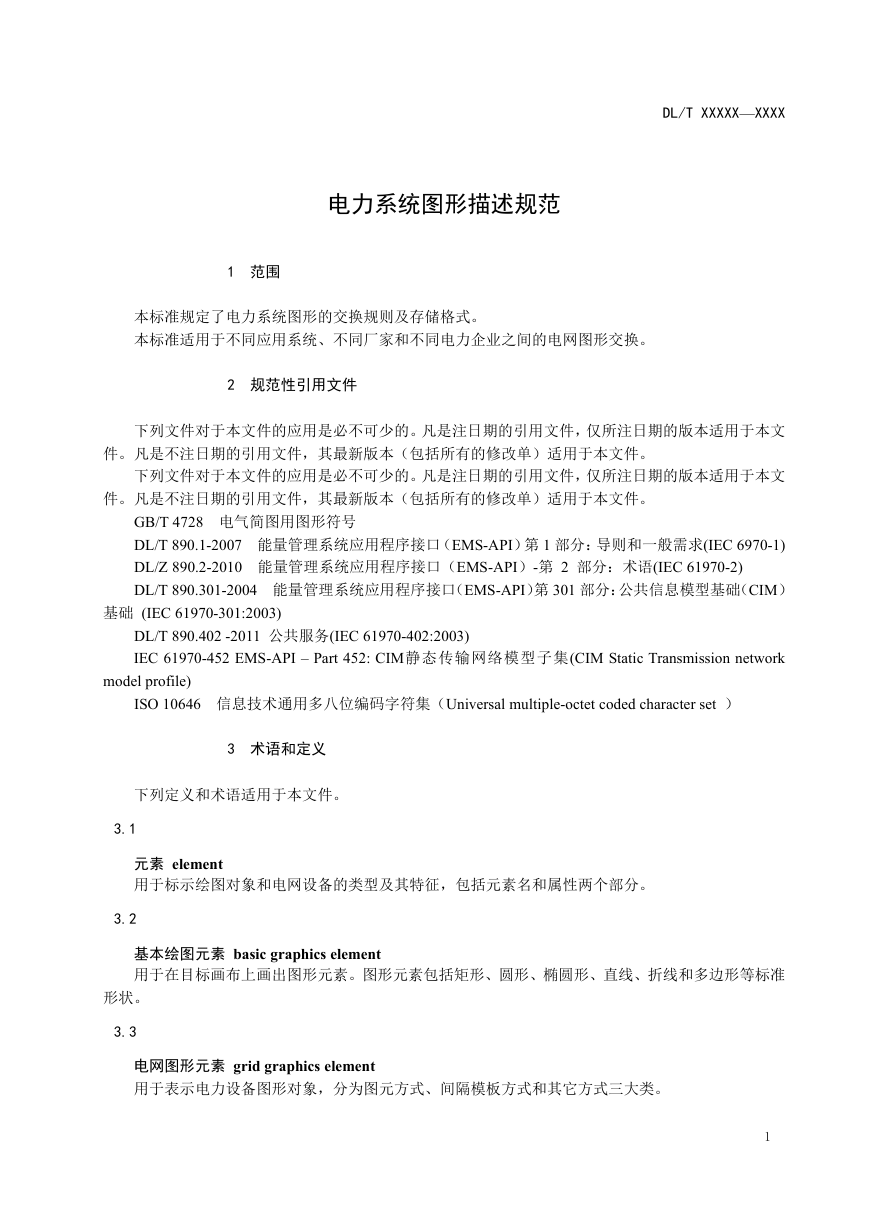

电力系统图形描述规范
1 范围
本标准规定了电力系统图形的交换规则及存储格式。
本标准适用于不同应用系统、不同厂家和不同电力企业之间的电网图形交换。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4728 电气简图用图形符号
DL/T 890.1-2007 能量管理系统应用程序接口（EMS-API）第 1 部分：导则和一般需求(IEC 6970-1)
DL/Z 890.2-2010 能量管理系统应用程序接口（EMS-API）-第 2 部分：术语(IEC 61970-2)
DL/T 890.301-2004 能量管理系统应用程序接口（EMS-API）第 301 部分：公共信息模型基础（CIM）
基础 (IEC 61970-301:2003)
DL/T 890.402 -2011 公共服务(IEC 61970-402:2003)
IEC 61970-452 EMS-API – Part 452: CIM静态传输网络模型子集(CIM Static Transmission network
model profile)
ISO 10646 信息技术通用多八位编码字符集（Universal multiple-octet coded character set ）
3 术语和定义
下列定义和术语适用于本文件。
3.1
元素 element
用于标示绘图对象和电网设备的类型及其特征，包括元素名和属性两个部分。
3.2
基本绘图元素 basic graphics element
用于在目标画布上画出图形元素。图形元素包括矩形、圆形、椭圆形、直线、折线和多边形等标准
形状。
3.3
电网图形元素 grid graphics element
用于表示电力设备图形对象，分为图元方式、间隔模板方式和其它方式三大类。
1
DL/T XXXXX—XXXX

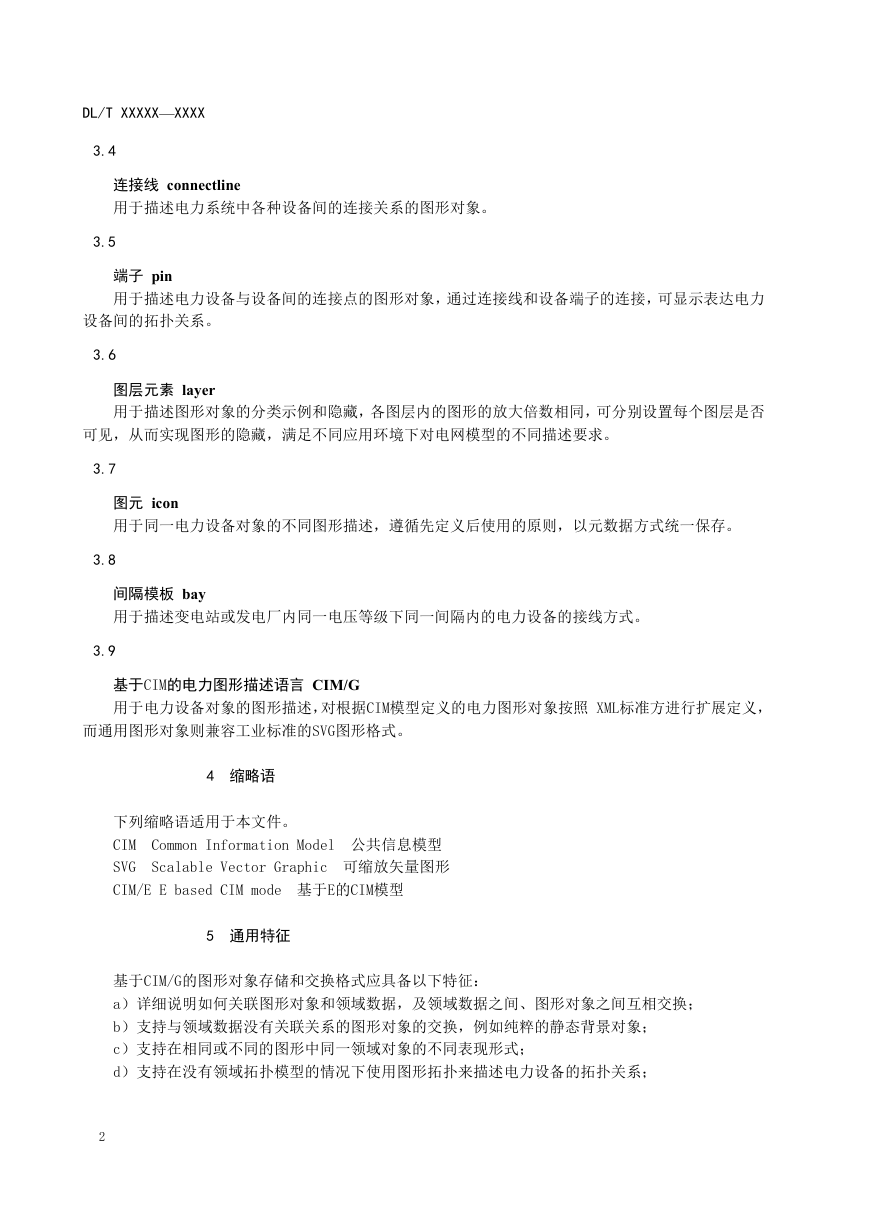

3.4
连接线 connectline
用于描述电力系统中各种设备间的连接关系的图形对象。
3.5
端子 pin
用于描述电力设备与设备间的连接点的图形对象，通过连接线和设备端子的连接，可显示表达电力
设备间的拓扑关系。
3.6
图层元素 layer
用于描述图形对象的分类示例和隐藏，各图层内的图形的放大倍数相同，可分别设置每个图层是否
可见，从而实现图形的隐藏，满足不同应用环境下对电网模型的不同描述要求。
3.7
图元 icon
用于同一电力设备对象的不同图形描述，遵循先定义后使用的原则，以元数据方式统一保存。
3.8
间隔模板 bay
用于描述变电站或发电厂内同一电压等级下同一间隔内的电力设备的接线方式。
3.9
基于CIM的电力图形描述语言 CIM/G
用于电力设备对象的图形描述，对根据CIM模型定义的电力图形对象按照 XML标准方进行扩展定义，
而通用图形对象则兼容工业标准的SVG图形格式。
4 缩略语
下列缩略语适用于本文件。
CIM
SVG
CIM/E E based CIM mode 基于E的CIM模型
Common Information Model 公共信息模型
Scalable Vector Graphic 可缩放矢量图形
5 通用特征
基于CIM/G的图形对象存储和交换格式应具备以下特征：
a）详细说明如何关联图形对象和领域数据，及领域数据之间、图形对象之间互相交换；
b）支持与领域数据没有关联关系的图形对象的交换，例如纯粹的静态背景对象；
c）支持在相同或不同的图形中同一领域对象的不同表现形式；
d）支持在没有领域拓扑模型的情况下使用图形拓扑来描述电力设备的拓扑关系；
2

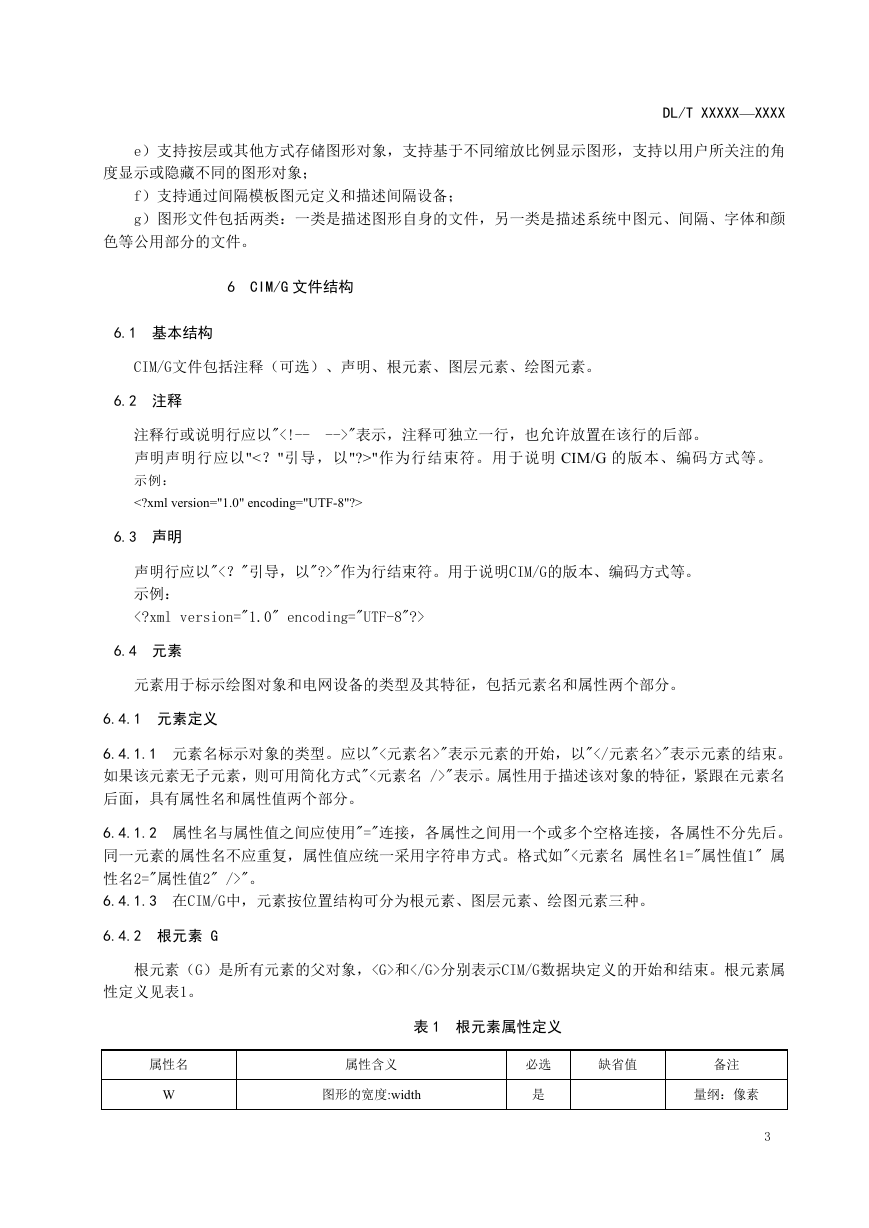

e）支持按层或其他方式存储图形对象，支持基于不同缩放比例显示图形，支持以用户所关注的角
度显示或隐藏不同的图形对象；
f）支持通过间隔模板图元定义和描述间隔设备；
g）图形文件包括两类：一类是描述图形自身的文件，另一类是描述系统中图元、间隔、字体和颜
DL/T XXXXX—XXXX
色等公用部分的文件。
6
CIM/G 文件结构
6.1 基本结构
CIM/G文件包括注释（可选）、声明、根元素、图层元素、绘图元素。
6.2 注释
-->"表示，注释可独立一行，也允许放置在该行的后部。
注释行或说明行应以"
