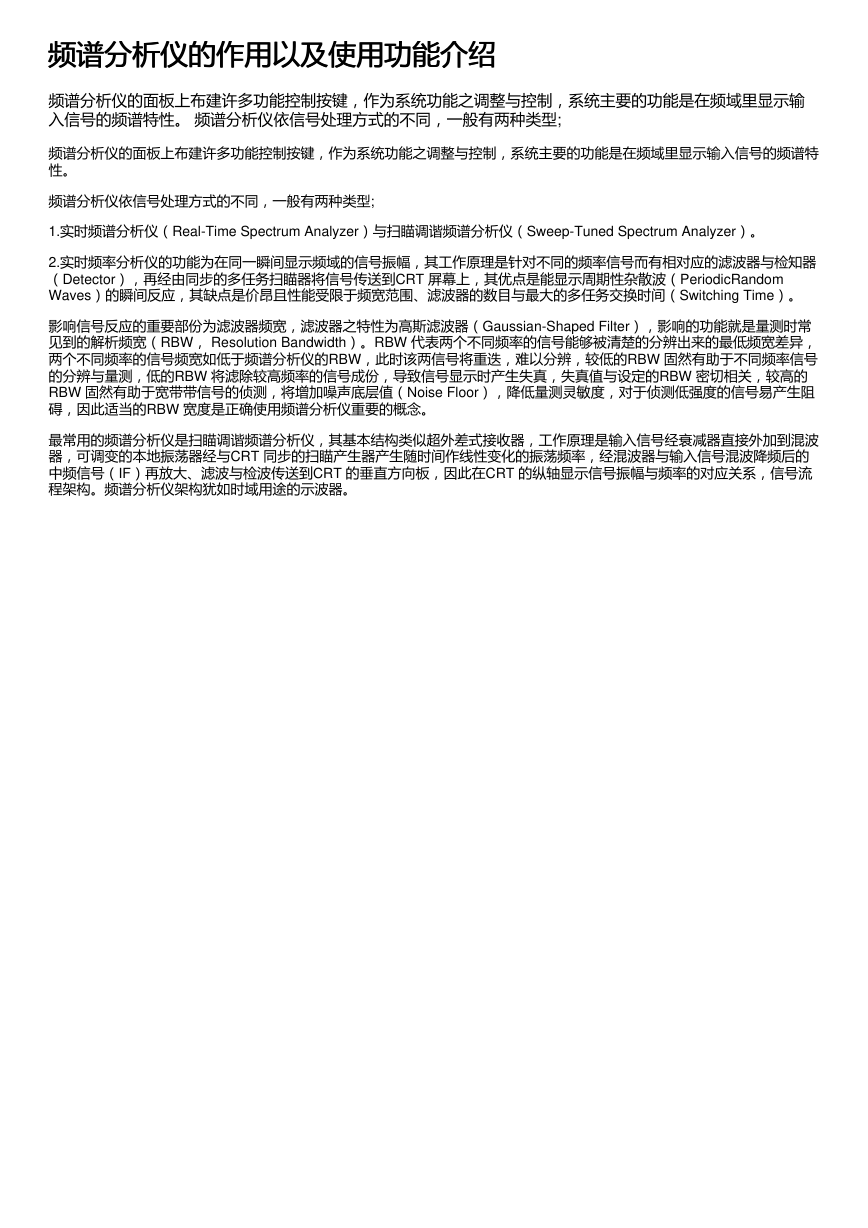

频谱分析仪的作用以及使用功能介绍 频谱分析仪的作用以及使用功能介绍 频谱分析仪的面板上布建许多功能控制按键，作为系统功能之调整与控制，系统主要的功能是在频域里显示输 入信号的频谱特性。 频谱分析仪依信号处理方式的不同，一般有两种类型; 频谱分析仪的面板上布建许多功能控制按键，作为系统功能之调整与控制，系统主要的功能是在频域里显示输入信号的频谱特 性。 频谱分析仪依信号处理方式的不同，一般有两种类型; 1.实时频谱分析仪（Real-Time Spectrum Analyzer）与扫瞄调谐频谱分析仪（Sweep-Tuned Spectrum Analyzer）。 2.实时频率分析仪的功能为在同一瞬间显示频域的信号振幅，其工作原理是针对不同的频率信号而有相对应的滤波器与检知器 （Detector），再经由同步的多任务扫瞄器将信号传送到CRT 屏幕上，其优点是能显示周期性杂散波（PeriodicRandom Waves）的瞬间反应，其缺点是价昂且性能受限于频宽范围、滤波器的数目与最大的多任务交换时间（Switching Time）。 影响信号反应的重要部份为滤波器频宽，滤波器之特性为高斯滤波器（Gaussian-Shaped Filter），影响的功能就是量测时常 见到的解析频宽（RBW， Resolution Bandwidth）。RBW 代表两个不同频率的信号能够被清楚的分辨出来的最低频宽差异， 两个不同频率的信号频宽如低于频谱分析仪的RBW，此时该两信号将重迭，难以分辨，较低的RBW 固然有助于不同频率信号 的分辨与量测，低的RBW 将滤除较高频率的信号成份，导致信号显示时产生失真，失真值与设定的RBW 密切相关，较高的 RBW 固然有助于宽带带信号的侦测，将增加噪声底层值（Noise Floor），降低量测灵敏度，对于侦测低强度的信号易产生阻 碍，因此适当的RBW 宽度是正确使用频谱分析仪重要的概念。 最常用的频谱分析仪是扫瞄调谐频谱分析仪，其基本结构类似超外差式接收器，工作原理是输入信号经衰减器直接外加到混波 器，可调变的本地振荡器经与CRT 同步的扫瞄产生器产生随时间作线性变化的振荡频率，经混波器与输入信号混波降频后的 中频信号（IF）再放大、滤波与检波传送到CRT 的垂直方向板，因此在CRT 的纵轴显示信号振幅与频率的对应关系，信号流 程架构。频谱分析仪架构犹如时域用途的示波器。
