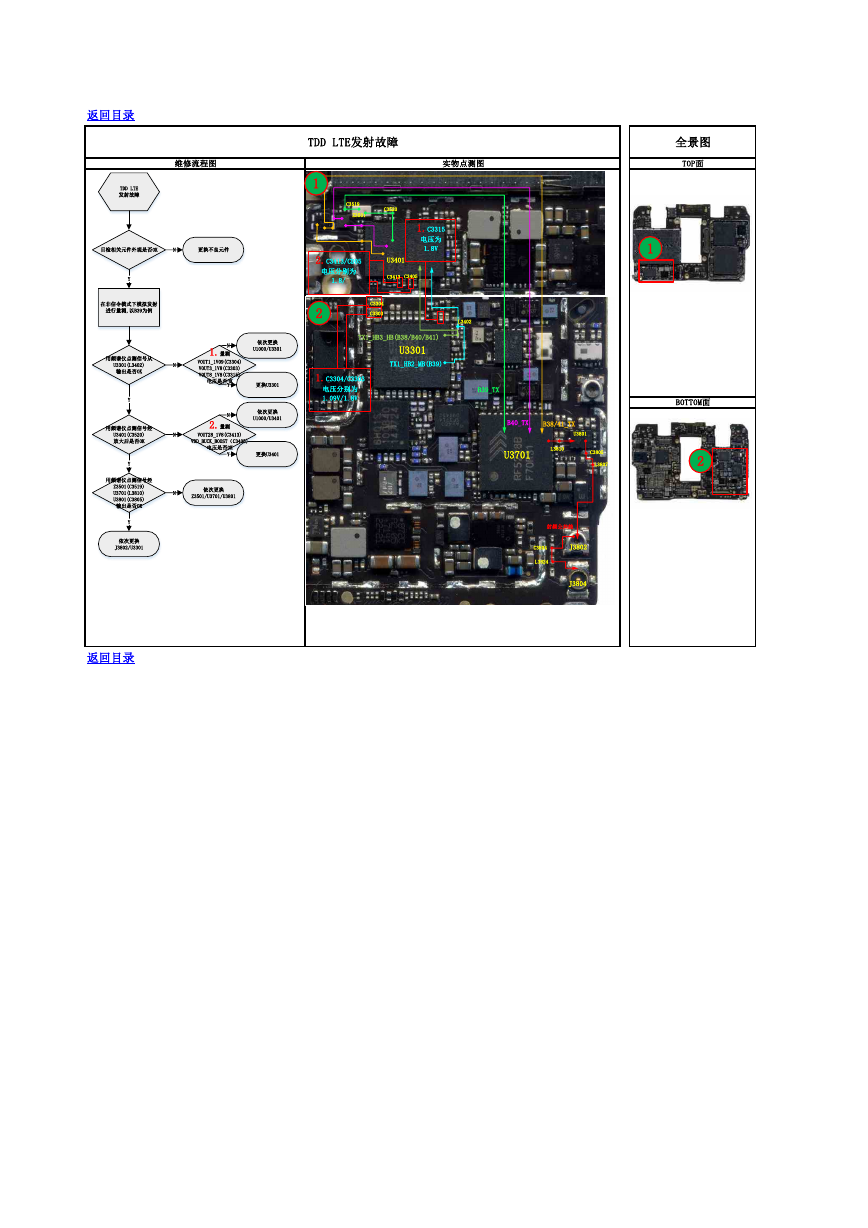

返回目录 维修流程图 实物点测图 TDD LTE发射故障 全景图 TOP面 1 C3519 Z3501 C3520 1.C3315 电压为 1.8V 2.C3413/CD05 电压分别为 1.8/ U3401 C3413 C3405 2 C3304 C3303 L3402 TX1_HB3_HB(B38/B40/B41) U3301 TX1_HB2_MB(B39) 1.C3304/C3303 电压分别为 1.09V/1.8V B39_TX 1 B40_TX B38/41_TX U3801 U3701 L3810 C3805 L3807 BOTTOM面 2 射频公共线 C3804 J3802 L3824 J3804 返回目录 TDD LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测,以B39为例用频谱仪点测信号从U3301(L3402)输出是否OK1.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OK依次更换U1000/U3301用频谱仪点测信号经U3401(C3520)放大后是否OKNYYY更换U3301NNYN依次更换U1000/U3401更换U34012.量测VOUT28_1V8(C3413)VDD_BUCK_BOOST（C3405)电压是否OKNY用频谱仪点测信号经Z3501(C3519)U3701(L3810)U3801(C3805)输出是否OK依次更换Z3501/U3701/U3801N依次更换J3802/U3301Y
