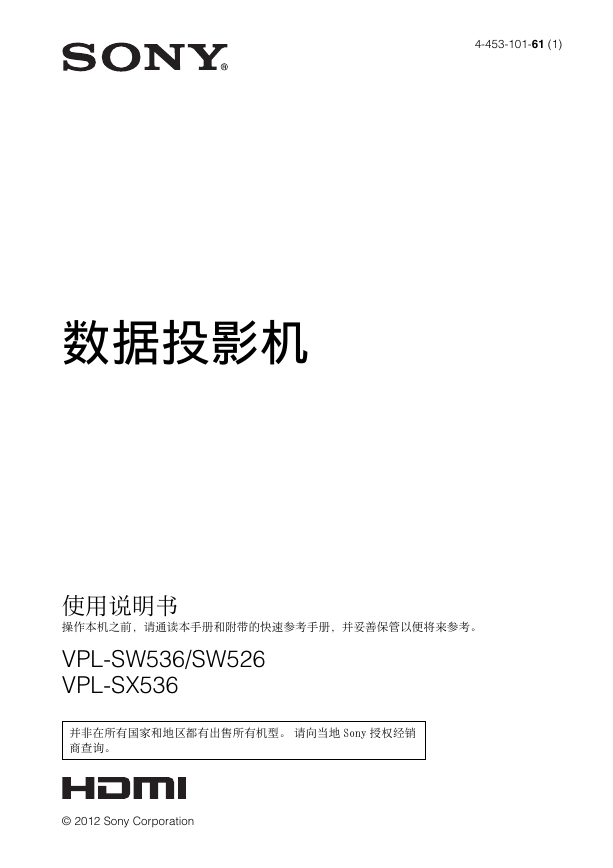

SONY投影机-VPL-SW536说明书.pdf-资料库

第1页 / 共65页

第2页 / 共65页

第3页 / 共65页

第4页 / 共65页

第5页 / 共65页

第6页 / 共65页

第7页 / 共65页

第8页 / 共65页

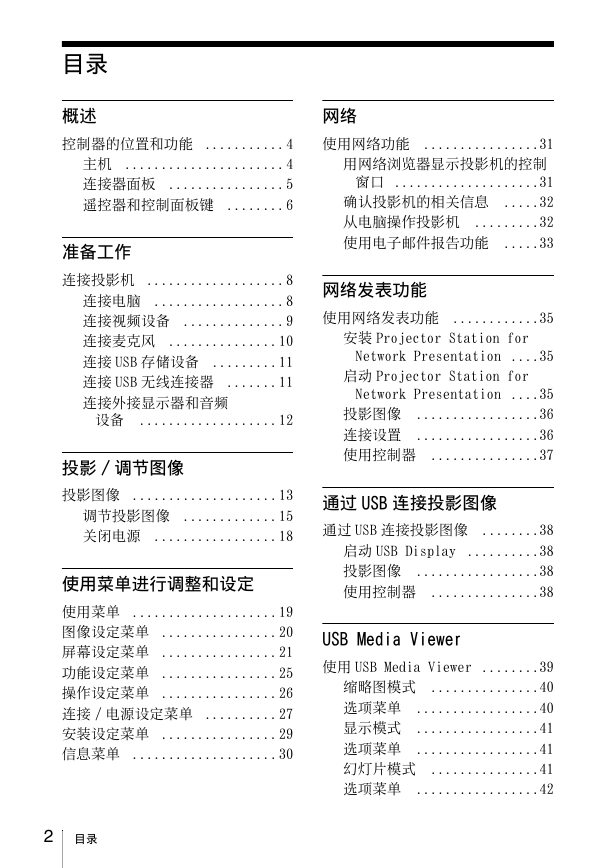

目录概述控制器的位置和功能 ........... 4 主机 ...................... 4 连接器面板 ................ 5 遥控器和控制面板键 ........ 6 准备工作连接投影机 ................... 8 连接电脑 .................. 8 连接视频设备 .............. 9 连接麦克风 ............... 10 连接 USB 存储设备 ......... 11 连接 USB 无线连接器 ....... 11 连接外接显示器和音频设备 ................... 12 投影 / 调节图像投影图像 .................... 13 调节投影图像 ............. 15 关闭电源 ................. 18 使用菜单进行调整和设定使用菜单 .................... 19 图像设定菜单 ................ 20 屏幕设定菜单 ................ 21 功能设定菜单 ................ 25 操作设定菜单 ................ 26 连接 / 电源设定菜单 .......... 27 安装设定菜单 ................ 29 信息菜单 .................... 30 2 目录网络使用网络功能 ................31 用网络浏览器显示投影机的控制窗口 ....................31 确认投影机的相关信息 .....32 从电脑操作投影机 .........32 使用电子邮件报告功能 .....33 网络发表功能使用网络发表功能 ............35 安装 Projector Station for Network Presentation ....35 启动 Projector Station for Network Presentation ....35 投影图像 .................36 连接设置 .................36 使用控制器 ...............37 通过 USB 连接投影图像通过 USB 连接投影图像 ........38 启动 USB Display ..........38 投影图像 .................38 使用控制器 ...............38 USB Media Viewer 使用 USB Media Viewer ........39 缩略图模式 ...............40 选项菜单 .................40 显示模式 .................41 选项菜单 .................41 幻灯片模式 ...............41 选项菜单 .................42

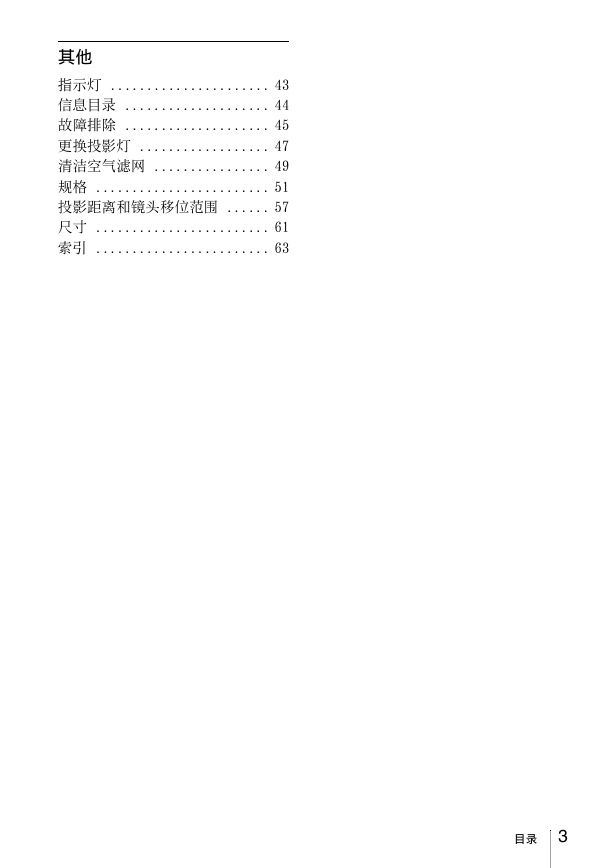

其他指示灯 ...................... 43 信息目录 .................... 44 故障排除 .................... 45 更换投影灯 .................. 47 清洁空气滤网 ................ 49 规格 ........................ 51 投影距离和镜头移位范围 ...... 57 尺寸 ........................ 61 索引 ........................ 63 目录 3

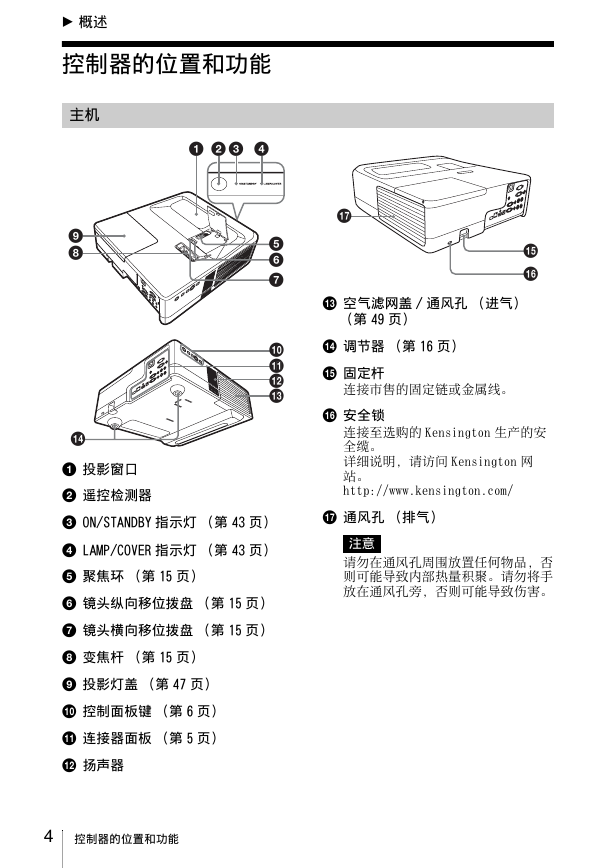

主机 9 8 1 2 3 4 qj 5 6 7 0 qa qs qd qg qh m 空气滤网盖 / 通风孔（进气）（第 49 页） n 调节器（第 16 页） o 固定杆连接市售的固定链或金属线。 p 安全锁连接至选购的 Kensington 生产的安全缆。详细说明，请访问 Kensington 网站。 http://www.kensington.com/ q 通风孔（排气）注意请勿在通风孔周围放置任何物品，否则可能导致内部热量积聚。请勿将手放在通风孔旁，否则可能导致伤害。 B 概述控制器的位置和功能 qf a 投影窗口 b 遥控检测器 c ON/STANDBY 指示灯（第 43 页） d LAMP/COVER 指示灯（第 43 页） e 聚焦环（第 15 页） f 镜头纵向移位拨盘（第 15 页） g 镜头横向移位拨盘（第 15 页） h 变焦杆（第 15 页） i 投影灯盖（第 47 页） j 控制面板键（第 6 页） k 连接器面板（第 5 页） l 扬声器 4 控制器的位置和功能

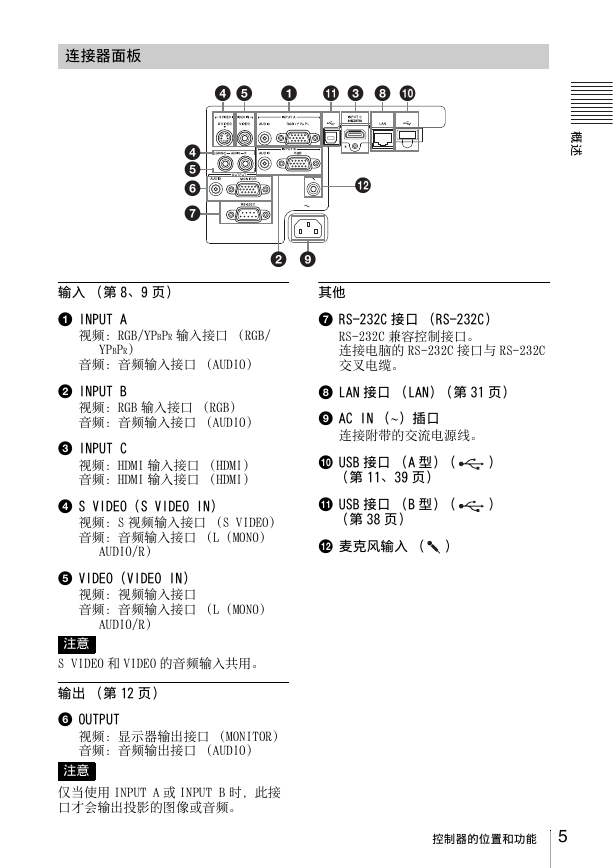

连接器面板 54 1 qa 3 8 q; 4 5 6 7 qs 2 9 概述输入（第 8、9 页）其他 a INPUT A 视频：RGB/YPBPR 输入接口（RGB/ YPBPR）音频：音频输入接口（AUDIO） g RS-232C 接口（RS-232C） RS-232C 兼容控制接口。连接电脑的 RS-232C 接口与 RS-232C 交叉电缆。 h LAN 接口（LAN）（第 31 页） i AC IN （∼）插口连接附带的交流电源线。 j USB 接口（A 型）（（第 11、39 页） k USB 接口（B 型）（（第 38 页） l 麦克风输入（））） b INPUT B 视频：RGB 输入接口（RGB）音频：音频输入接口（AUDIO） c INPUT C 视频：HDMI 输入接口（HDMI）音频：HDMI 输入接口（HDMI） d S VIDEO (S VIDEO IN) 视频：S 视频输入接口（S VIDEO) 音频：音频输入接口（L (MONO) AUDIO/R） e VIDEO (VIDEO IN) 视频：视频输入接口音频：音频输入接口（L (MONO) AUDIO/R）注意 S VIDEO 和 VIDEO 的音频输入共用。输出（第 12 页） f OUTPUT 视频：显示器输出接口（MONITOR）音频：音频输出接口（AUDIO）注意仅当使用 INPUT A 或 INPUT B 时，此接口才会输出投影的图像或音频。控制器的位置和功能 5

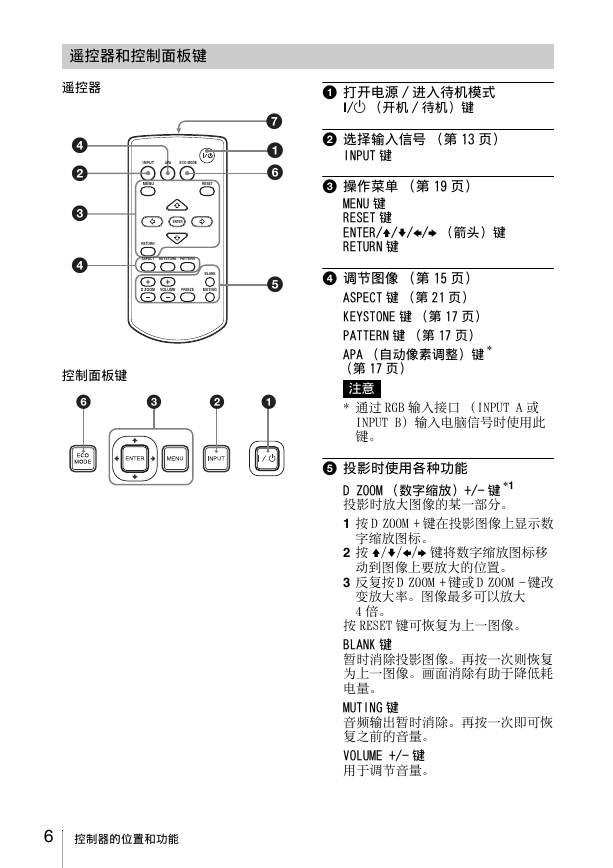

遥控器和控制面板键遥控器 4 2 3 4 INPUT APA ECO MODE MENU RESET ENTER RETURN ASPECT KEYSTONE PATTERN 7 1 6 BLANK D ZOOM VOLUME FREEZE MUTING 5 控制面板键 6 3 2 1 6 控制器的位置和功能 a 打开电源 / 进入待机模式 ?/1 （开机 / 待机）键 b 选择输入信号（第 13 页） INPUT 键 c 操作菜单（第 19 页） MENU 键 RESET 键 ENTER/V/v/B/b （箭头）键 RETURN 键 d 调节图像（第 15 页） ASPECT 键（第 21 页） KEYSTONE 键（第 17 页） PATTERN 键（第 17 页） APA （自动像素调整）键 * （第 17 页）注意 * 通过 RGB 输入接口（INPUT A 或 INPUT B）输入电脑信号时使用此键。 e 投影时使用各种功能 D ZOOM （数字缩放）+/- 键 *1 投影时放大图像的某一部分。 1 按 D ZOOM + 键在投影图像上显示数字缩放图标。 2 按 V/v/B/b 键将数字缩放图标移动到图像上要放大的位置。 3 反复按 D ZOOM + 键或 D ZOOM - 键改变放大率。图像最多可以放大 4 倍。按 RESET 键可恢复为上一图像。 BLANK 键暂时消除投影图像。再按一次则恢复为上一图像。画面消除有助于降低耗电量。 MUTING 键音频输出暂时消除。再按一次即可恢复之前的音量。 VOLUME +/- 键用于调节音量。

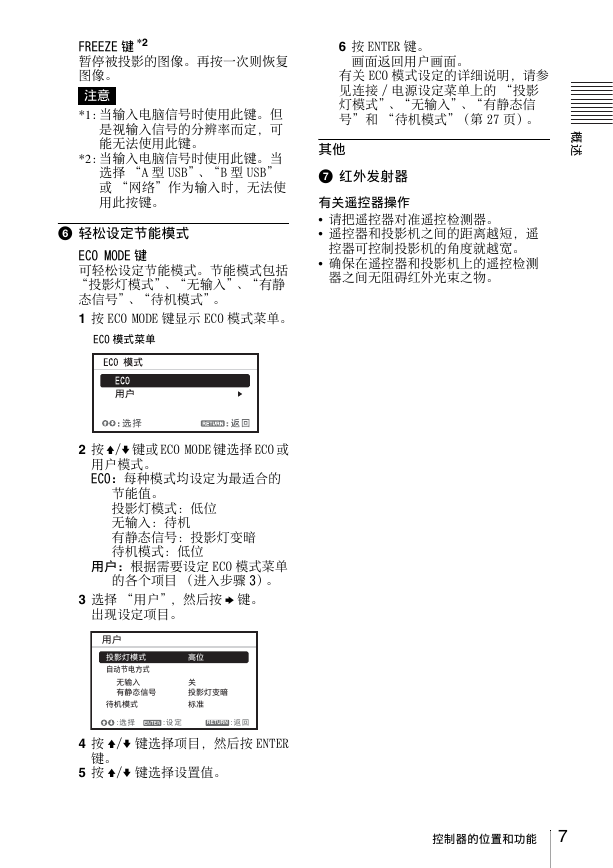

FREEZE 键 *2 暂停被投影的图像。再按一次则恢复图像。注意 *1:当输入电脑信号时使用此键。但是视输入信号的分辨率而定，可能无法使用此键。 *2:当输入电脑信号时使用此键。当选择 “A 型 USB”、“B 型 USB” 或 “网络”作为输入时，无法使用此按键。 f 轻松设定节能模式 ECO MODE 键可轻松设定节能模式。节能模式包括 “投影灯模式”、“无输入”、“有静态信号”、“待机模式”。 1 按 ECO MODE 键显示 ECO 模式菜单。 ECO 模式菜单 6 按 ENTER 键。画面返回用户画面。有关 ECO 模式设定的详细说明，请参见连接 / 电源设定菜单上的 “投影灯模式”、“无输入”、“有静态信号”和 “待机模式”（第 27 页）。其他 g 红外发射器有关遥控器操作 • 请把遥控器对准遥控检测器。遥控器和投影机之间的距离越短，遥控器可控制投影机的角度就越宽。确保在遥控器和投影机上的遥控检测器之间无阻碍红外光束之物。概述 2 按 V/v 键或 ECO MODE 键选择 ECO 或用户模式。 ECO：每种模式均设定为最适合的节能值。投影灯模式：低位无输入：待机有静态信号：投影灯变暗待机模式：低位用户：根据需要设定 ECO 模式菜单的各个项目（进入步骤 3）。 3 选择 “用户”，然后按 b 键。出现设定项目。 : : RETURN : 4 按 V/v 键选择项目，然后按 ENTER 键。 5 按 V/v 键选择设置值。控制器的位置和功能 7

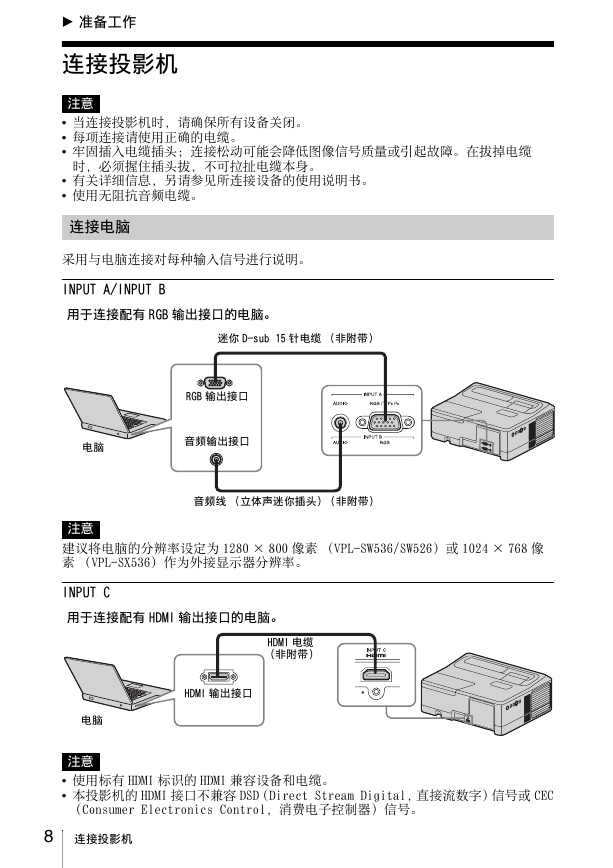

B 准备工作连接投影机注意当连接投影机时，请确保所有设备关闭。每项连接请使用正确的电缆。牢固插入电缆插头；连接松动可能会降低图像信号质量或引起故障。在拔掉电缆时，必须握住插头拔，不可拉扯电缆本身。有关详细信息，另请参见所连接设备的使用说明书。使用无阻抗音频电缆。连接电脑采用与电脑连接对每种输入信号进行说明。 INPUT A/INPUT B 用于连接配有 RGB 输出接口的电脑。迷你 D-sub 15 针电缆（非附带） RGB 输出接口电脑音频输出接口音频线（立体声迷你插头）（非附带）注意建议将电脑的分辨率设定为 1280 × 800 像素（VPL-SW536/SW526）或 1024 × 768 像素（VPL-SX536）作为外接显示器分辨率。 INPUT C 用于连接配有 HDMI 输出接口的电脑。 HDMI 电缆（非附带） HDMI 输出接口电脑注意使用标有 HDMI 标识的 HDMI 兼容设备和电缆。本投影机的 HDMI 接口不兼容 DSD（Direct Stream Digital，直接流数字）信号或 CEC （Consumer Electronics Control，消费电子控制器）信号。 8 连接投影机
