11 第十章 Common Industrial Protocol 通用工业协议（CIP）

22 l 10.1 CIP协议简介 l 10.2 CIP的特点 l 10.3 CIP的对象模型 l 10.4 CIP的设备描述 l 10.5 DeviceNet现场总线 l 10.6 ControlNet现场总线

33 l 10.1 CIP协议简介 l 10.2 CIP的特点 l 10.3 CIP的对象模型 l 10.4 CIP的设备描述 l 10.5 DeviceNet现场总线 l 10.6 ControlNet现场总线

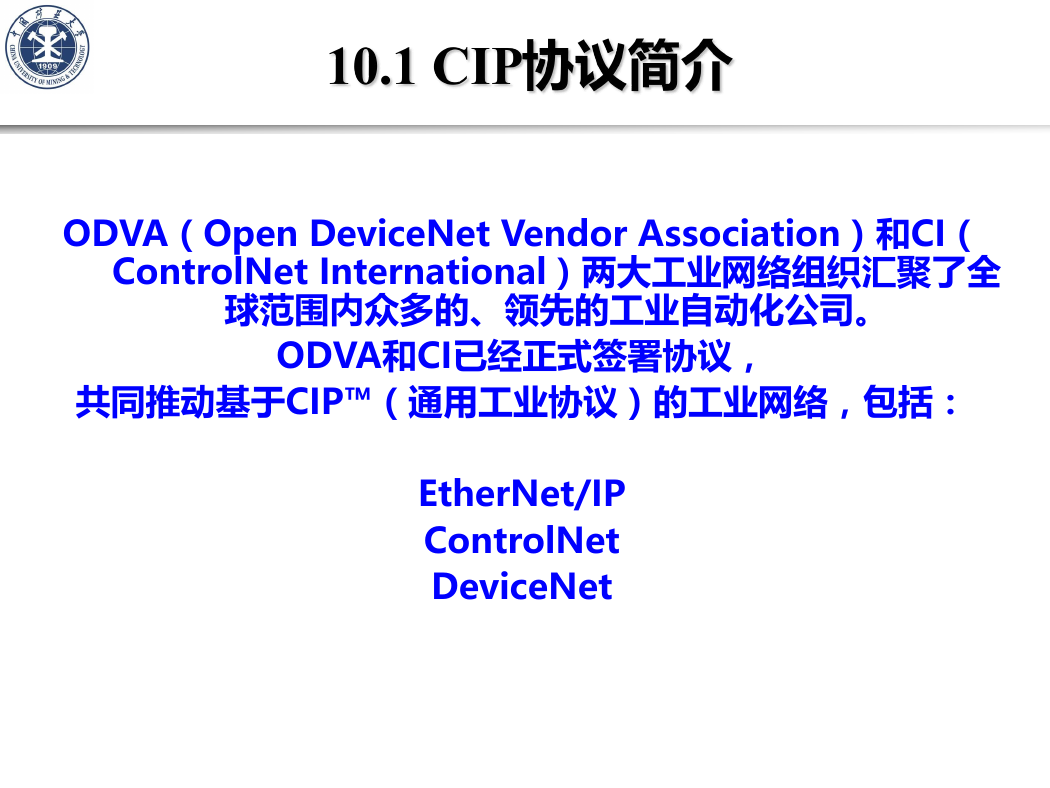

44 ODVA（Open DeviceNet Vendor Association）和CI（ ControlNet International）两大工业网络组织汇聚了全球范围内众多的、领先的工业自动化公司。 ODVA和CI已经正式签署协议，共同推动基于CIP™（通用工业协议）的工业网络，包括： EtherNet/IP ControlNet DeviceNet

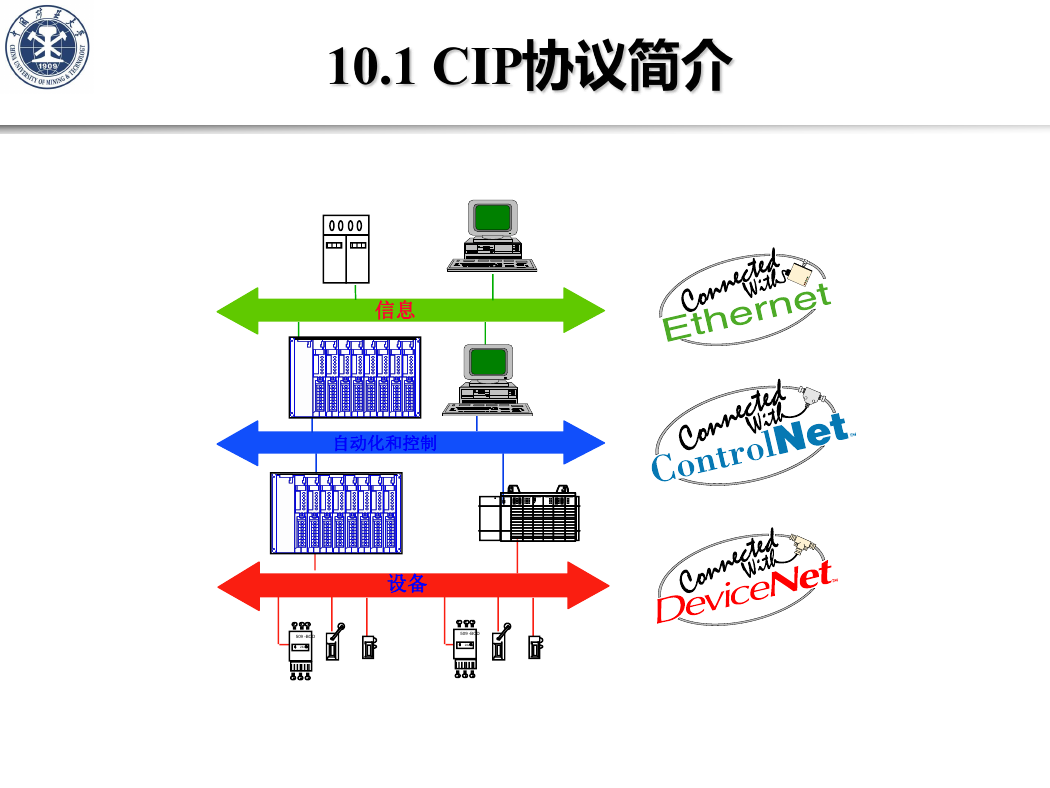

55 以太网控制网设备网信息自动化和控制设备 509 -BOD 24vdc 509 -BOD 24vdc

Common Industrial Protocol (CIP) 66 通用工业协议 l CIP包含了各种工业实时控制需要的服务和行规 (Profiles); 通用工业协议CIP （Common Industrial Protocol） l CIP将网络上数据按照有实时控制要求和没有实时控制要求以不同的优先等级区别对待。 CIP Application Layer Robots Semi- conductor 设备应用描述 App Profiles Valves Drives Other Lay 7 应用层 Application Object Library CIP Data Management Services Explicit Messages, I/O Messages CIP Message Routing, Connection Management

对于用户而言， 77 所有CIP工业网络是无缝集成的“一种”网络就象同一种语言让不同地区的人们能够直接进行交流，CIP让DeviceNet、 ControlNet以及EtherNet/IP网络无缝集成；无须附加编程，用户即可直接从任意一点访问、组态并维护以上任意网络中的任意设备。 CIP CIP CIP Device Profiles Application Presentation Session Transport Network Data Link Physical Motor Starter Pneumatic Valves AC Drives Position Controller Other Profiles CIP Application Layer Application Object Library CIP Data Management Services Explicit Messages, I/O Messages CIP Message Routing, Connection Management CIPCIP CIP Encapsulation TCP UDP Internet Protocol Ethernet CSMA/CD (IEEE 802.3) Ethernet (IEEE 802.3) DeviceNet Specification ControlNet Specification CAN (ISO 11898) DeviceNet Specification CTDMA ControlNet Specification EtherNet/IP DeviceNet ControlNet CIP DeviceNet ControlNet EtherNet/IP Future ???

88 从上图中可以看出: l DeciveNet是一种基于CAN的网络，除了其物理层的传输介质、收发器是自己定义的以外，其他部分和数据链路层都采用的是CAN的协议 l ControlNet的物理层是自己定义的，数据链路层用的是同时间域多路访问（CTDMA）协议 l EtherNet/IP是一种基与以太网技术和TCP/IP 技术的工业以太网，其物理层和数据链路层用的是以太网的协议，网络层和传输层用的是TCP/IP协议族中的协议，应用层出了使用 CIP之外，也可以使用TCP/IP的HTTP协议。
