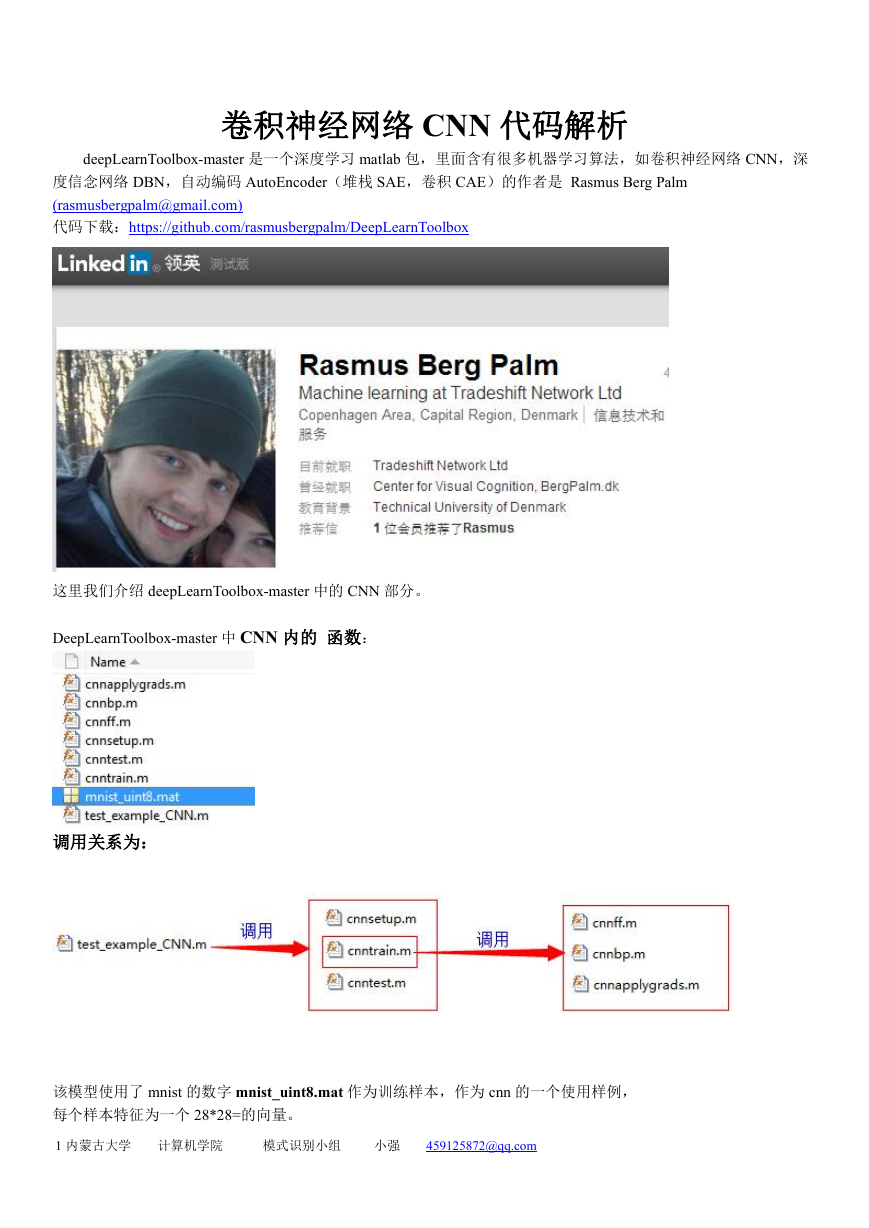

卷积神经网络 CNN 代码解析
deepLearnToolbox-master 是一个深度学习 matlab 包,里面含有很多机器学习算法,如卷积神经网络 CNN,深
度信念网络 DBN,自动编码 AutoEncoder(堆栈 SAE,卷积 CAE)的作者是 Rasmus Berg Palm
(rasmusbergpalm@gmail.com)
代码下载:https://github.com/rasmusbergpalm/DeepLearnToolbox
这里我们介绍 deepLearnToolbox-master 中的 CNN 部分。
DeepLearnToolbox-master 中 CNN 内的 函数:
调用关系为:
该模型使用了 mnist 的数字 mnist_uint8.mat 作为训练样本,作为 cnn 的一个使用样例,
每个样本特征为一个 28*28=的向量。
1
内蒙古大学
计算机学院
模式识别小组
小强
459125872@qq.com

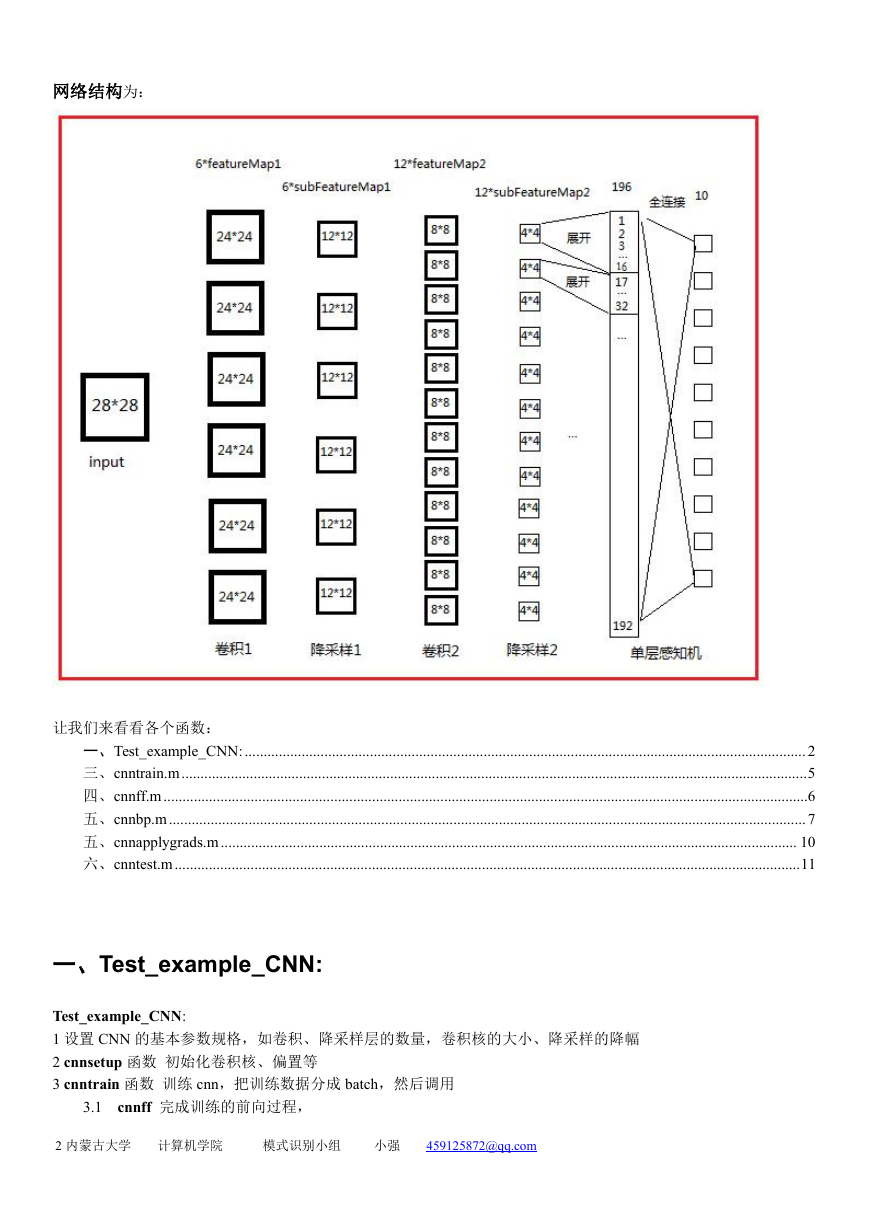

网络结构为:
让我们来看看各个函数:
一、Test_example_CNN:.................................................................................................................................................... 2
三、cnntrain.m.....................................................................................................................................................................5
四、cnnff.m..........................................................................................................................................................................6
五、cnnbp.m........................................................................................................................................................................ 7
五、cnnapplygrads.m........................................................................................................................................................ 10
六、cnntest.m.....................................................................................................................................................................11
一、Test_example_CNN:
Test_example_CNN:
1 设置 CNN 的基本参数规格,如卷积、降采样层的数量,卷积核的大小、降采样的降幅
2 cnnsetup 函数 初始化卷积核、偏置等
3 cnntrain 函数 训练 cnn,把训练数据分成 batch,然后调用
3.1
cnnff 完成训练的前向过程,
2
内蒙古大学
计算机学院
模式识别小组
小强
459125872@qq.com

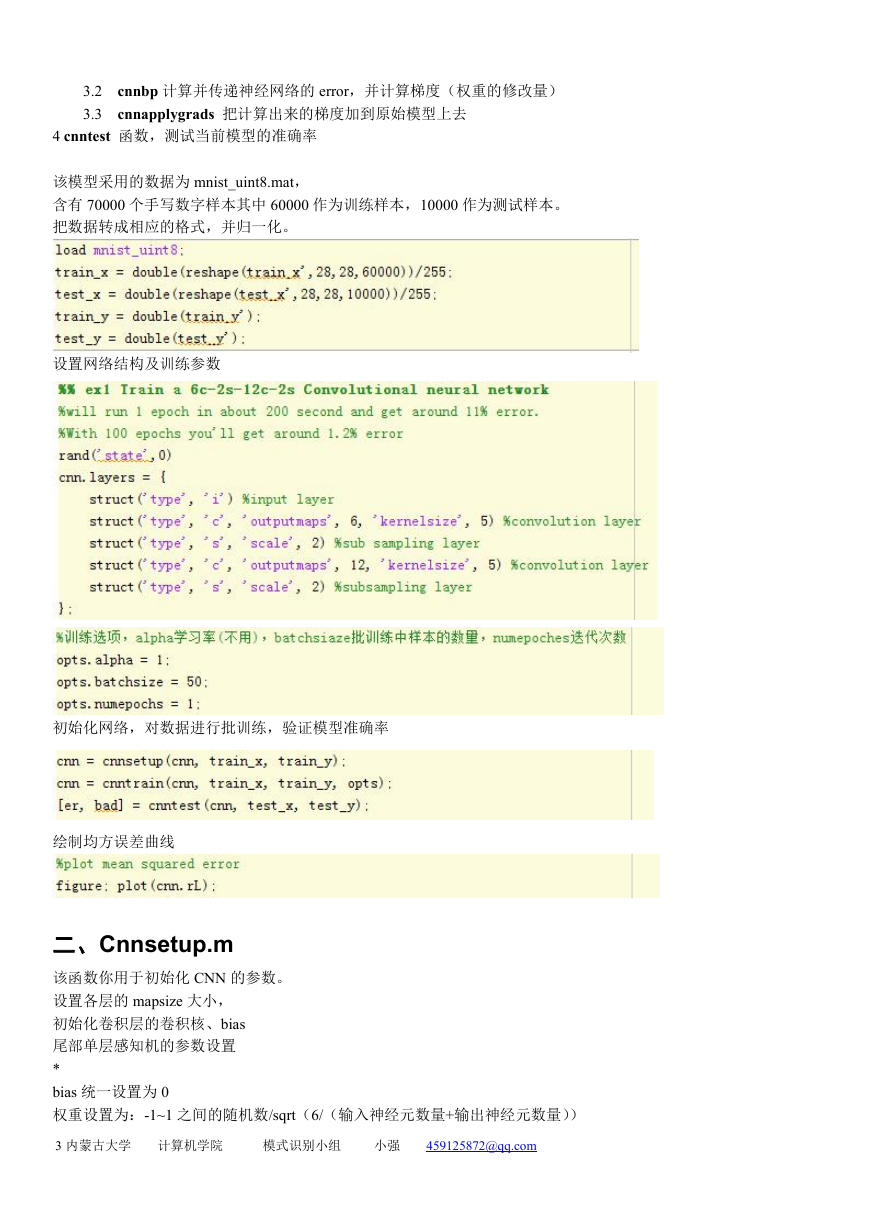

3.2
3.3
cnnbp 计算并传递神经网络的 error,并计算梯度(权重的修改量)
cnnapplygrads 把计算出来的梯度加到原始模型上去
4 cnntest 函数,测试当前模型的准确率
该模型采用的数据为 mnist_uint8.mat,
含有 70000 个手写数字样本其中 60000 作为训练样本,10000 作为测试样本。
把数据转成相应的格式,并归一化。
设置网络结构及训练参数
初始化网络,对数据进行批训练,验证模型准确率
绘制均方误差曲线
二、Cnnsetup.m
该函数你用于初始化 CNN 的参数。
设置各层的 mapsize 大小,
初始化卷积层的卷积核、bias
尾部单层感知机的参数设置
*
bias 统一设置为 0
权重设置为:-1~1 之间的随机数/sqrt(6/(输入神经元数量+输出神经元数量))
3
内蒙古大学
计算机学院
模式识别小组
小强
459125872@qq.com

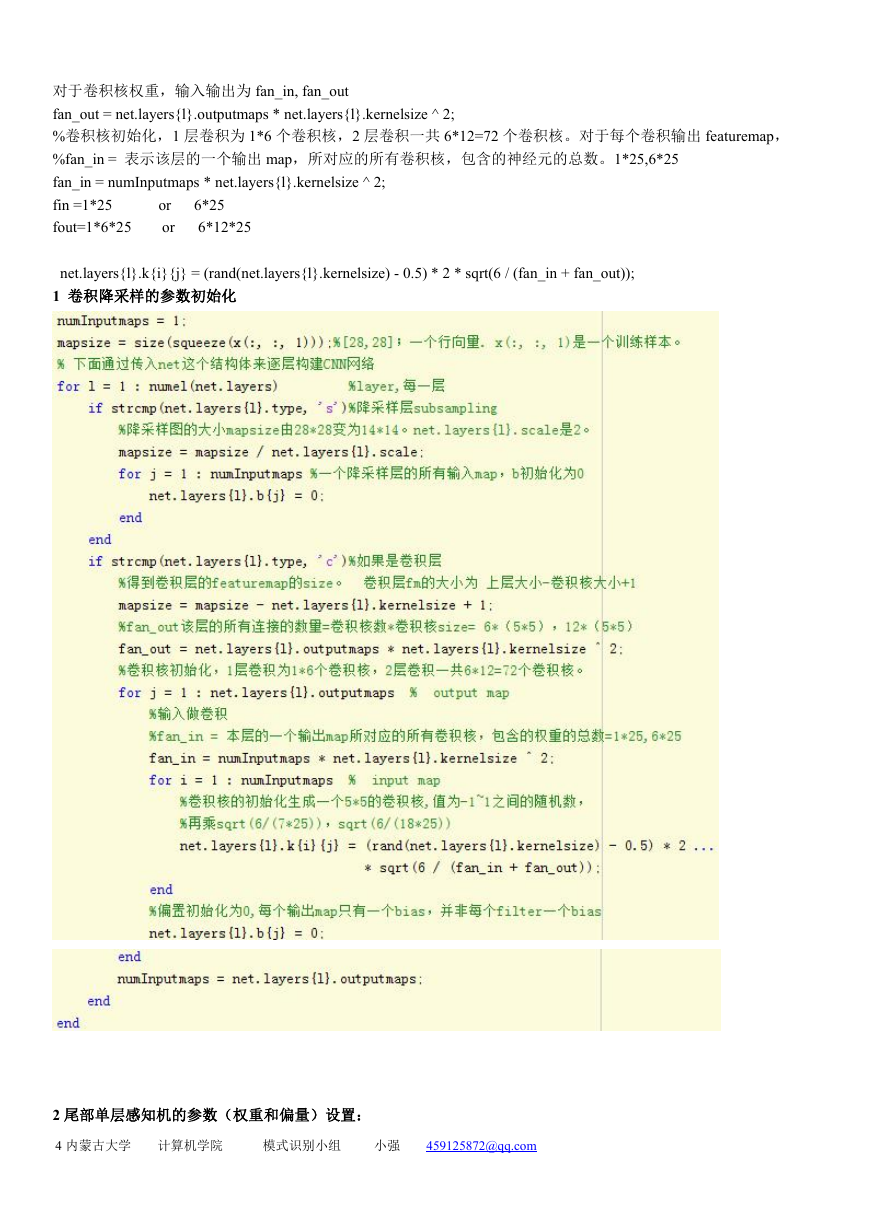

对于卷积核权重,输入输出为 fan_in, fan_out
fan_out = net.layers{l}.outputmaps * net.layers{l}.kernelsize ^ 2;
%卷积核初始化,1 层卷积为 1*6 个卷积核,2 层卷积一共 6*12=72 个卷积核。对于每个卷积输出 featuremap,
%fan_in = 表示该层的一个输出 map,所对应的所有卷积核,包含的神经元的总数。1*25,6*25
fan_in = numInputmaps * net.layers{l}.kernelsize ^ 2;
fin =1*25
fout=1*6*25
6*25
6*12*25
or
or
net.layers{l}.k{i}{j} = (rand(net.layers{l}.kernelsize) - 0.5) * 2 * sqrt(6 / (fan_in + fan_out));
1 卷积降采样的参数初始化
2 尾部单层感知机的参数(权重和偏量)设置:
4
内蒙古大学
计算机学院
模式识别小组
小强
459125872@qq.com

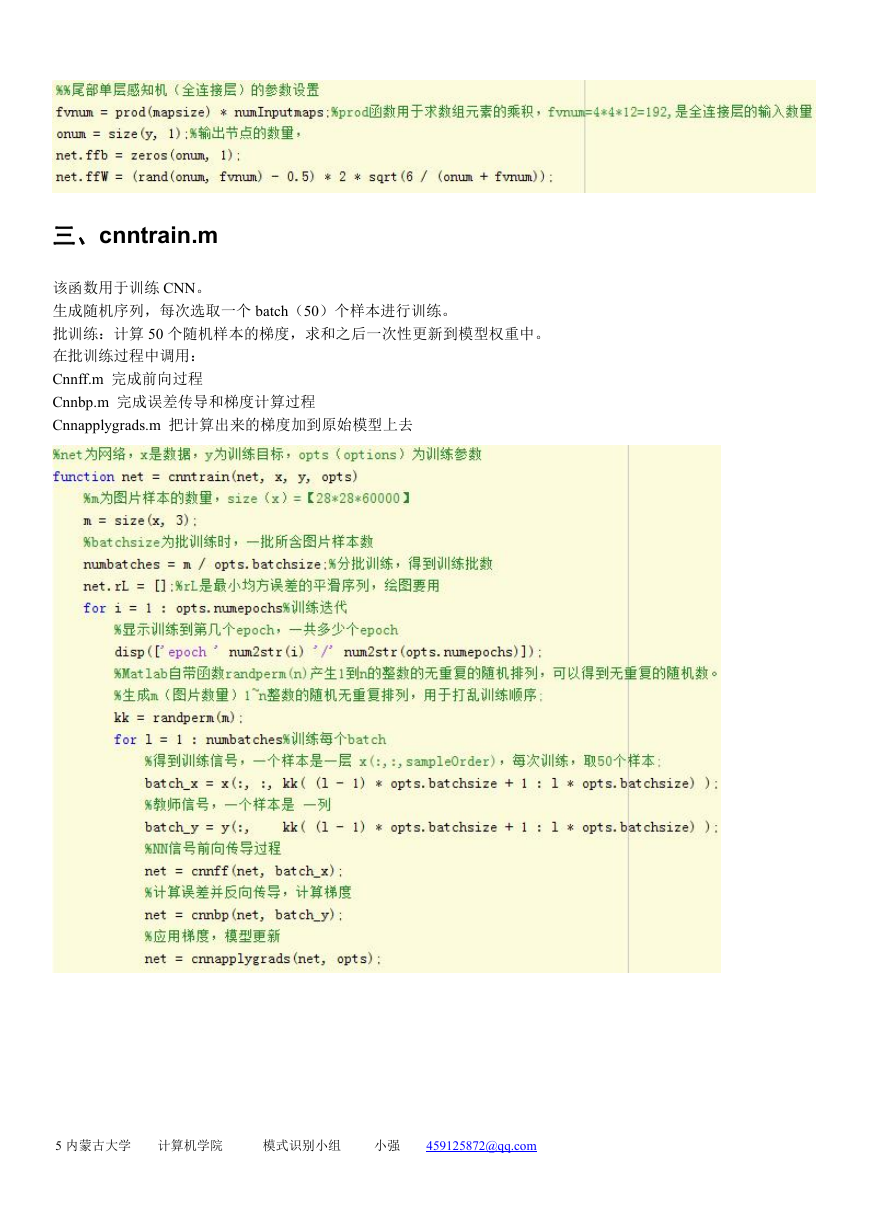

三、cnntrain.m
该函数用于训练 CNN。
生成随机序列,每次选取一个 batch(50)个样本进行训练。
批训练:计算 50 个随机样本的梯度,求和之后一次性更新到模型权重中。
在批训练过程中调用:
Cnnff.m 完成前向过程
Cnnbp.m 完成误差传导和梯度计算过程
Cnnapplygrads.m 把计算出来的梯度加到原始模型上去
5
内蒙古大学
计算机学院
模式识别小组
小强
459125872@qq.com
四、cnnff.m
1、取得 CNN 的输入
2、两次卷积核降采样层处理
3、尾部单层感知机的数据处理,需要把 subFeatureMap2 连接成为一个(4*4)*12=192 的向量,但是由于采用了 50 样
本批训练的方法,subFeatureMap2 被拼合成为一个 192*50 的特征向量 fv;
Fv 作为单层感知机的输入,全连接的方式得到输出层
6
内蒙古大学
计算机学院
模式识别小组
小强
459125872@qq.com
五、cnnbp.m
该函数实现 2 部分功能,计算并传递误差,计算梯度
1、计算误差和 LossFunction
2、计算尾部单层感知机的误差

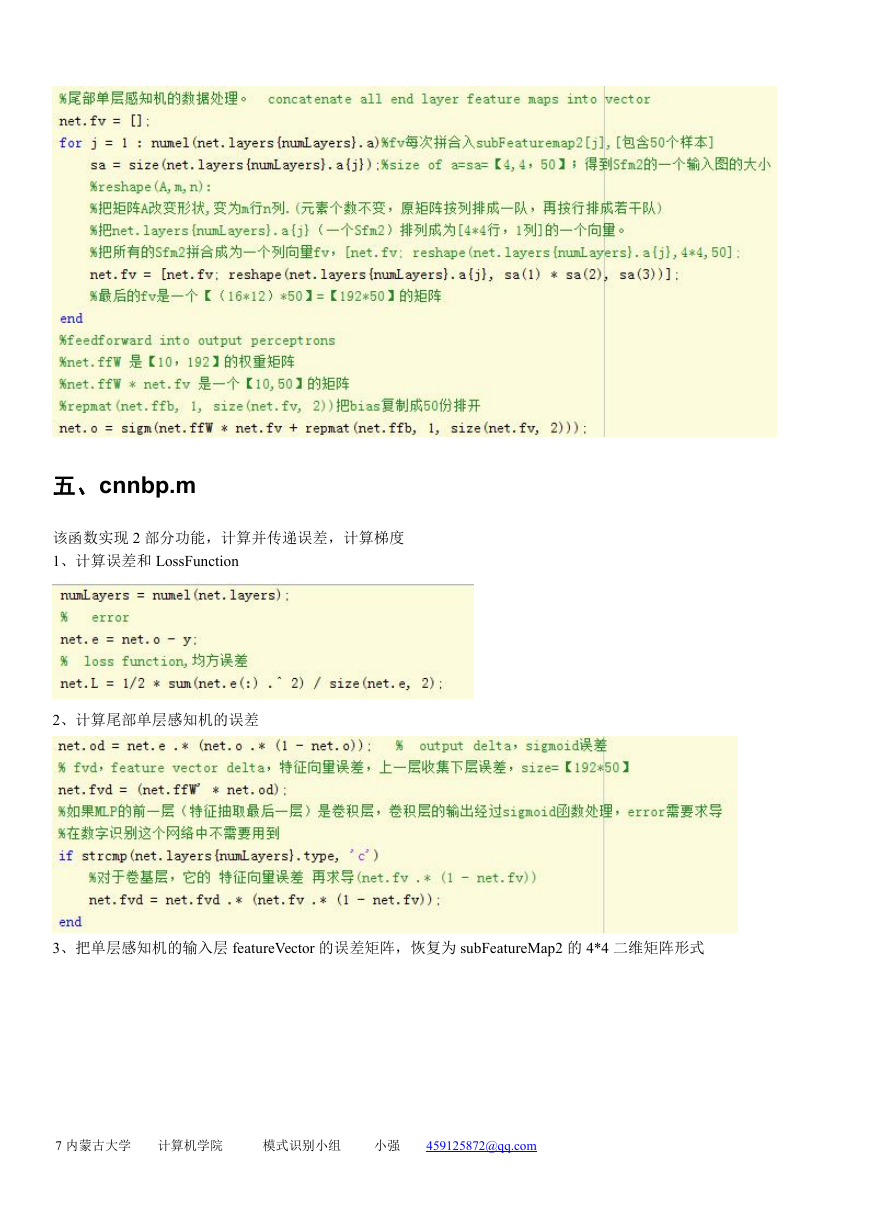

3、把单层感知机的输入层 featureVector 的误差矩阵,恢复为 subFeatureMap2 的 4*4 二维矩阵形式
7
内蒙古大学
计算机学院
模式识别小组
小强
459125872@qq.com
插播一张图片:
4、误差在特征提取网络【卷积降采样层】的传播
如果本层是卷积层,它的误差是从后一层(降采样层)传过来,误差传播实际上是用降采样的反向过程,也就是降
采样层的误差复制为 2*2=4 份。卷积层的输入是经过 sigmoid 处理的,所以,从降采样层扩充来的误差要经过 sigmoid
求导处理。
如果本层是降采样层,他的误差是从后一层(卷积层)传过来,误差传播实际是用卷积的反向过程,也就是卷积层
的误差,反卷积(卷积核转 180 度)卷积层的误差,原理参看插图。
8
内蒙古大学
计算机学院
模式识别小组
小强
459125872@qq.com
