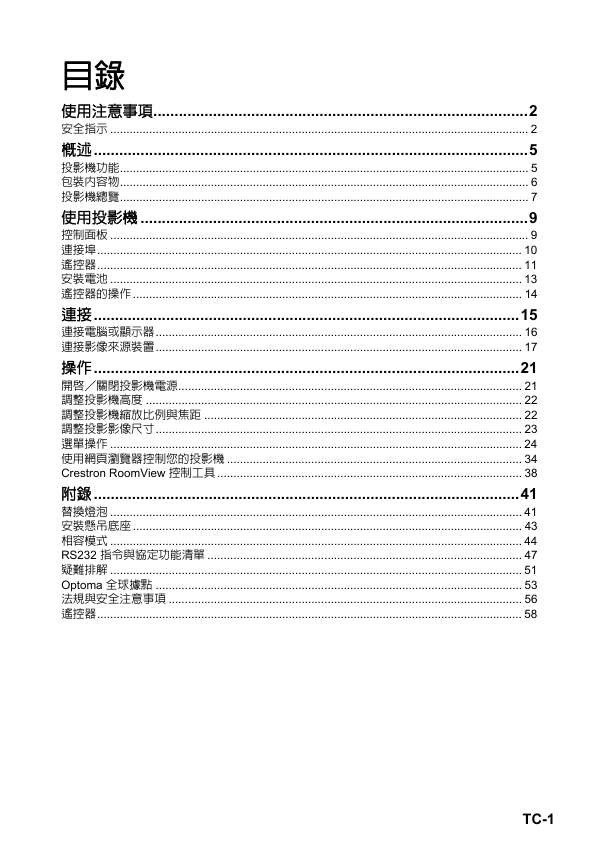

目錄使用注意事項........................................................................................2 安全指示 ................................................................................................................................. 2 概述......................................................................................................5 投影機功能.............................................................................................................................. 5 包裝內容物.............................................................................................................................. 6 投影機總覽.............................................................................................................................. 7 使用投影機 ...........................................................................................9 控制面板 ................................................................................................................................. 9 連接埠................................................................................................................................... 10 遙控器................................................................................................................................... 11 安裝電池 ............................................................................................................................... 13 遙控器的操作 ........................................................................................................................ 14 連接....................................................................................................15 連接電腦或顯示器................................................................................................................. 16 連接影像來源裝置................................................................................................................. 17 操作....................................................................................................21 開啟／關閉投影機電源.......................................................................................................... 21 調整投影機高度 .................................................................................................................... 22 調整投影機縮放比例與焦距 .................................................................................................. 22 調整投影影像尺寸................................................................................................................. 23 選單操作 ............................................................................................................................... 24 使用網頁瀏覽器控制您的投影機 ........................................................................................... 34 Crestron RoomView 控制工具 .............................................................................................. 38 附錄....................................................................................................41 替換燈泡 ............................................................................................................................... 41 安裝懸吊底座 ........................................................................................................................ 43 相容模式 ............................................................................................................................... 44 RS232 指令與協定功能清單 ................................................................................................. 47 疑難排解 ............................................................................................................................... 51 Optoma 全球據點 ................................................................................................................. 53 法規與安全注意事項 ............................................................................................................. 56 遙控器................................................................................................................................... 58 TC-1

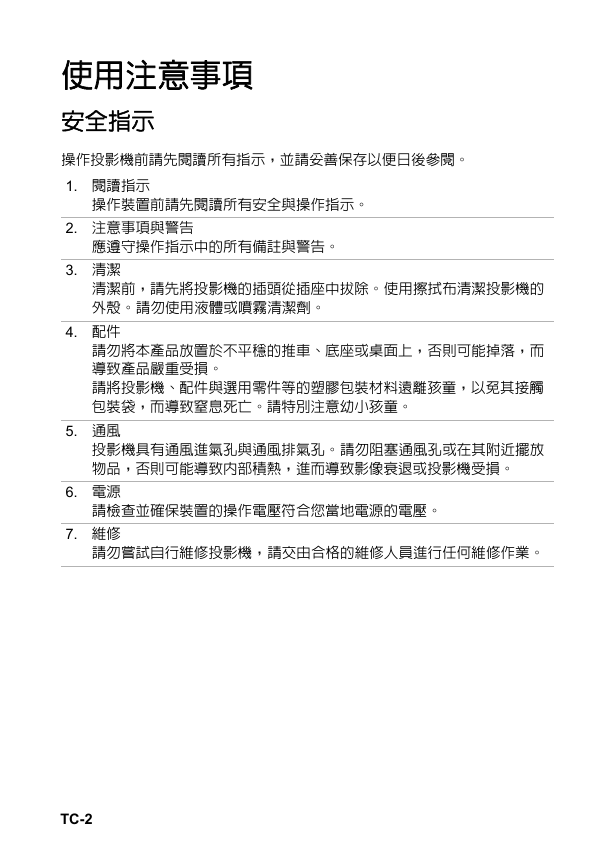

使用注意事項安全指示操作投影機前請先閱讀所有指示，並請妥善保存以便日後參閱。 1. 閱讀指示操作裝置前請先閱讀所有安全與操作指示。 2. 注意事項與警告應遵守操作指示中的所有備註與警告。 3. 清潔清潔前，請先將投影機的插頭從插座中拔除。使用擦拭布清潔投影機的外殼。請勿使用液體或噴霧清潔劑。 4. 配件請勿將本產品放置於不平穩的推車、底座或桌面上，否則可能掉落，而導致產品嚴重受損。請將投影機、配件與選用零件等的塑膠包裝材料遠離孩童，以免其接觸包裝袋，而導致窒息死亡。請特別注意幼小孩童。 5. 通風投影機具有通風進氣孔與通風排氣孔。請勿阻塞通風孔或在其附近擺放物品，否則可能導致內部積熱，進而導致影像衰退或投影機受損。 6. 電源請檢查並確保裝置的操作電壓符合您當地電源的電壓。 7. 維修請勿嘗試自行維修投影機，請交由合格的維修人員進行任何維修作業。 TC-2

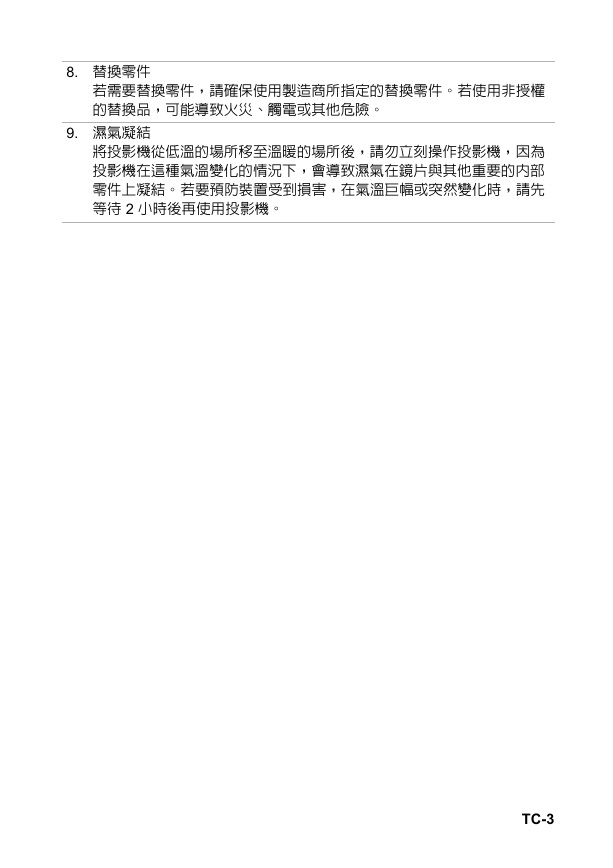

8. 替換零件若需要替換零件，請確保使用製造商所指定的替換零件。若使用非授權的替換品，可能導致火災、觸電或其他危險。 9. 濕氣凝結將投影機從低溫的場所移至溫暖的場所後，請勿立刻操作投影機，因為投影機在這種氣溫變化的情況下，會導致濕氣在鏡片與其他重要的內部零件上凝結。若要預防裝置受到損害，在氣溫巨幅或突然變化時，請先等待 2 小時後再使用投影機。 TC-3

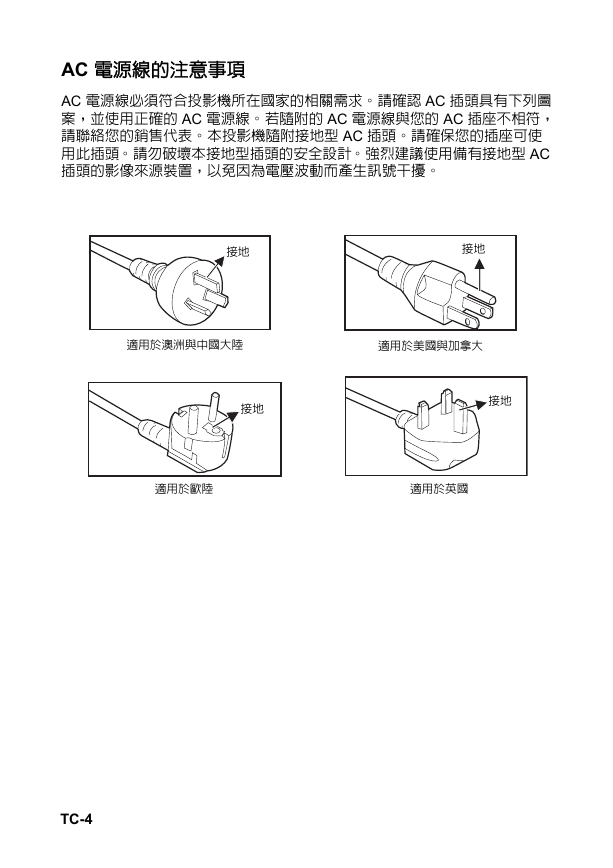

AC 電源線的注意事項 AC 電源線必須符合投影機所在國家的相關需求。請確認 AC 插頭具有下列圖案，並使用正確的 AC 電源線。若隨附的 AC 電源線與您的 AC 插座不相符，請聯絡您的銷售代表。本投影機隨附接地型 AC 插頭。請確保您的插座可使用此插頭。請勿破壞本接地型插頭的安全設計。強烈建議使用備有接地型 AC 插頭的影像來源裝置，以免因為電壓波動而產生訊號干擾。接地接地適用於澳洲與中國大陸適用於美國與加拿大接地接地適用於歐陸適用於英國 TC-4

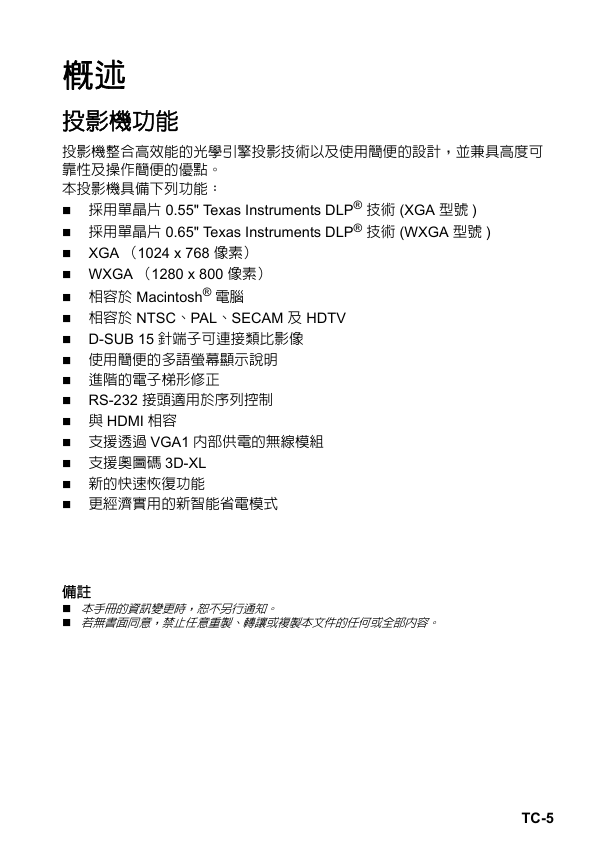

概述投影機功能投影機整合高效能的光學引擎投影技術以及使用簡便的設計，並兼具高度可靠性及操作簡便的優點。本投影機具備下列功能：採用單晶片 0.55" Texas Instruments DLP® 技術 (XGA 型號 ) 採用單晶片 0.65" Texas Instruments DLP® 技術 (WXGA 型號 ) XGA （1024 x 768 像素） WXGA （1280 x 800 像素）相容於 Macintosh® 電腦相容於 NTSC、PAL、SECAM 及 HDTV D-SUB 15 針端子可連接類比影像使用簡便的多語螢幕顯示說明進階的電子梯形修正 RS-232 接頭適用於序列控制與 HDMI 相容支援透過 VGA1 內部供電的無線模組支援奧圖碼 3D-XL 新的快速恢復功能更經濟實用的新智能省電模式備註本手冊的資訊變更時，恕不另行通知。若無書面同意，禁止任意重製、轉讓或複製本文件的任何或全部內容。 TC-5

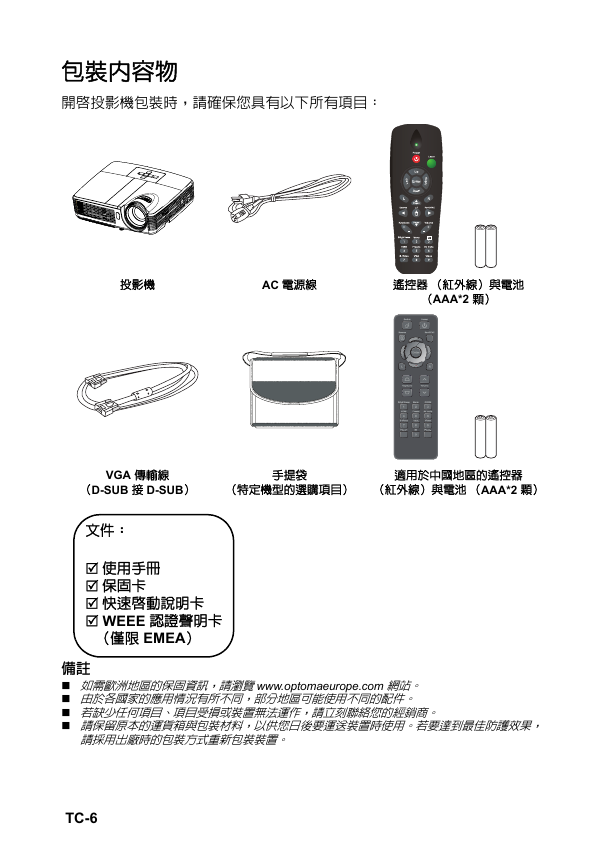

包裝內容物開啟投影機包裝時，請確保您具有以下所有項目：投影機 AC 電源線遙控器（紅外線）與電池（AAA*2 顆） VGA 傳輸線（D-SUB 接 D-SUB）手提袋（特定機型的選購項目）適用於中國地區的遙控器（紅外線）與電池（AAA*2 顆）文件：使用手冊保固卡快速啟動說明卡 WEEE 認證聲明卡（僅限 EMEA）備註如需歐洲地區的保固資訊，請瀏覽 www.optomaeurope.com 網站。由於各國家的應用情況有所不同，部分地區可能使用不同的配件。若缺少任何項目、項目受損或裝置無法運作，請立刻聯絡您的經銷商。請保留原本的運貨箱與包裝材料，以供您日後要運送裝置時使用。若要達到最佳防護效果，請採用出廠時的包裝方式重新包裝裝置。 TC-6

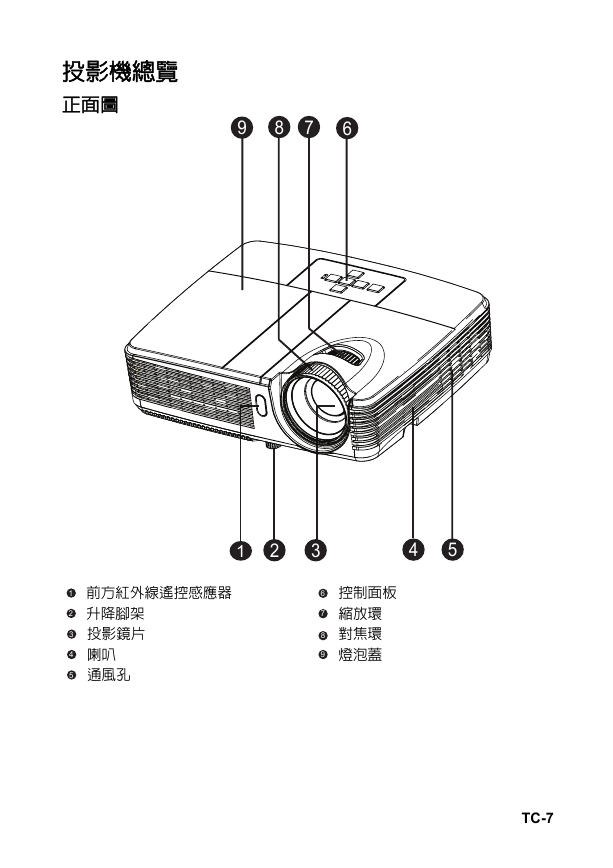

投影機總覽正面圖 9 8 7 6 1 2 3 4 5 1 2 3 4 5 前方紅外線遙控感應器升降腳架投影鏡片喇叭通風孔 6 7 8 9 控制面板縮放環對焦環燈泡蓋 TC-7

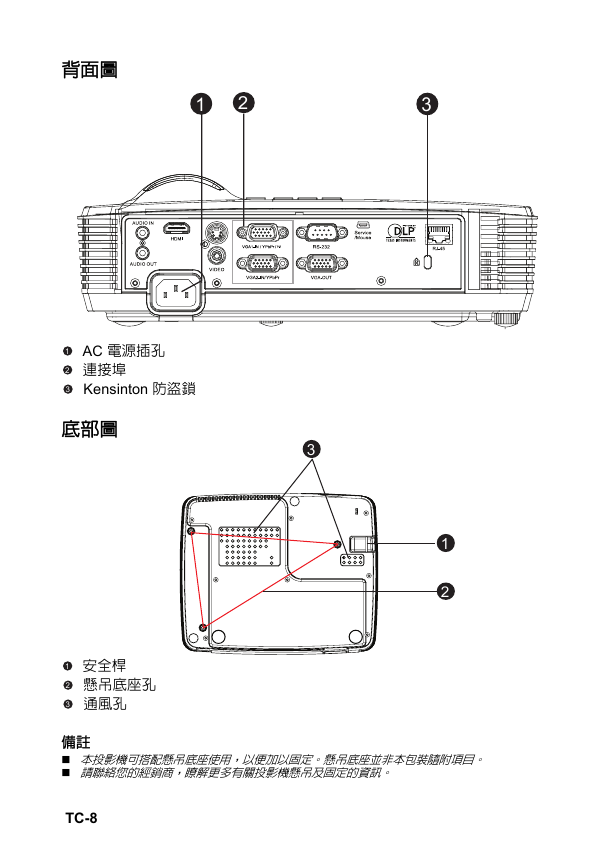

背面圖 1 2 3 1 2 23 AC 電源插孔連接埠 Kensinton 防盜鎖底部圖 3 1 2 1 22 3 安全桿懸吊底座孔通風孔備註本投影機可搭配懸吊底座使用，以便加以固定。懸吊底座並非本包裝隨附項目。請聯絡您的經銷商，瞭解更多有關投影機懸吊及固定的資訊。 TC-8
