华为P9 原厂图 维修流程图 WCDMA发射故障.pdf
P9TOP故障维修指引-1.3.xlsx
返回目录
维修流程图
实物点测图

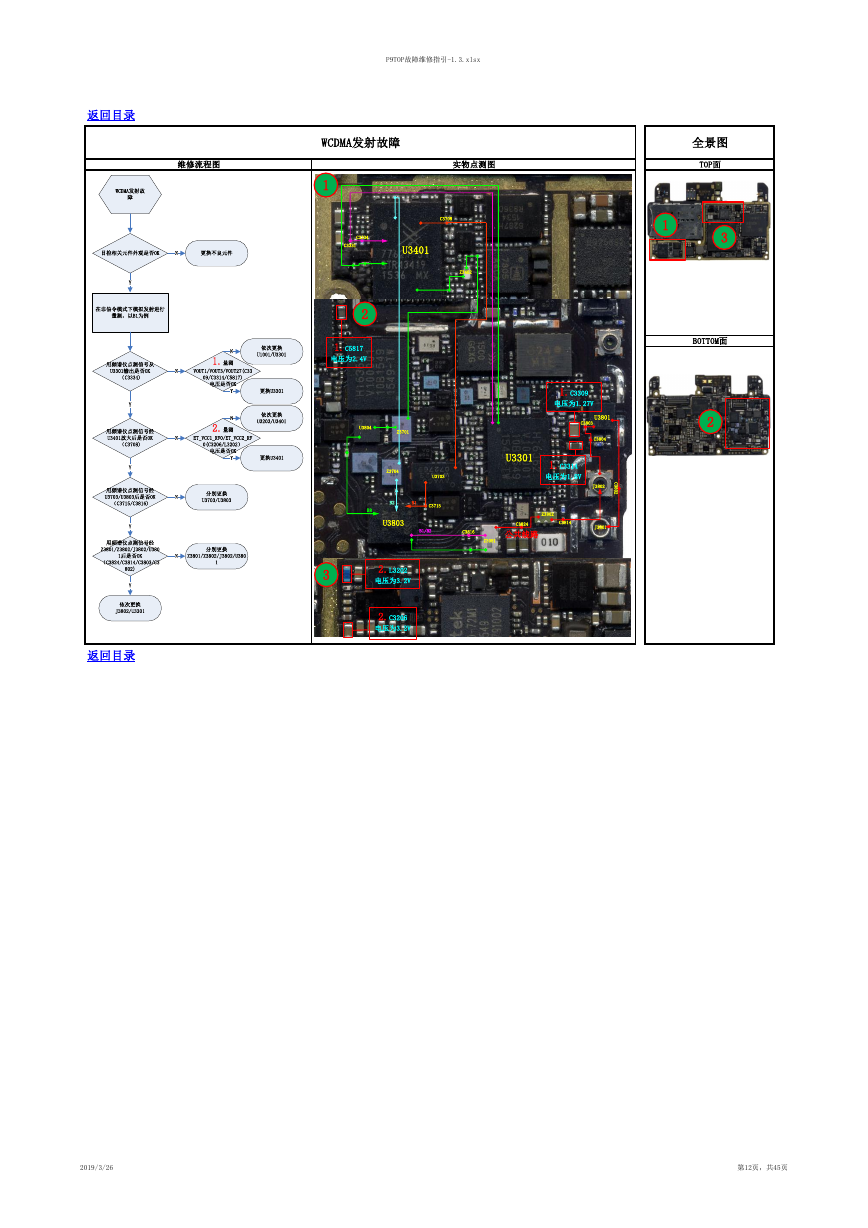

WCDMA发射故障
1
C3334
C3331
U3401
C3708
Z3402
2
1.C5817
电压为2.4V
U3804
Z3701
Z3704
U3703
1.C3309
电压为1.27V
U3801
C3803
C3804
U3301
1.C3314
电压为1.8V
J3802
C
3
8
0
2
B2
B1
C3715
B8
U3803
B1/B2
C3816
Z3802
C3814
J3801
C3824
公共线路
Z3081
3
2.L3202
电压为3.2V
2.C3206
电压为3.2V
返回目录
全景图
TOP面
1
3
BOTTOM面
2
2019/3/26
第12页,共45页
WCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测,以B1为例用频谱仪点测信号从U3301输出是否OK(C3334)1.量测VOUT1/VOUT3/VOUT27(C3309/C3314/C5817)电压是否OK依次更换U1001/U3301用频谱仪点测信号经U3401放大后是否OK(C3708)NYYNY更换U3301分别更换U3703/U3803依次更换U3203/U3401NNY2.量测ET_VCC1_RF0/ET_VCC2_RF0(C3206/L3202)电压是否OK更换U3401NY用频谱仪点测信号经U3703/U3803后是否OK(C3715/C3816)N用频谱仪点测信号经Z3801/Z3802/J3802/U3801后是否OK(C3824/C3814/C3803/C3802)分别更换Z3801/Z3802/J3802/U3801YN依次更换J3802/U3301Y
