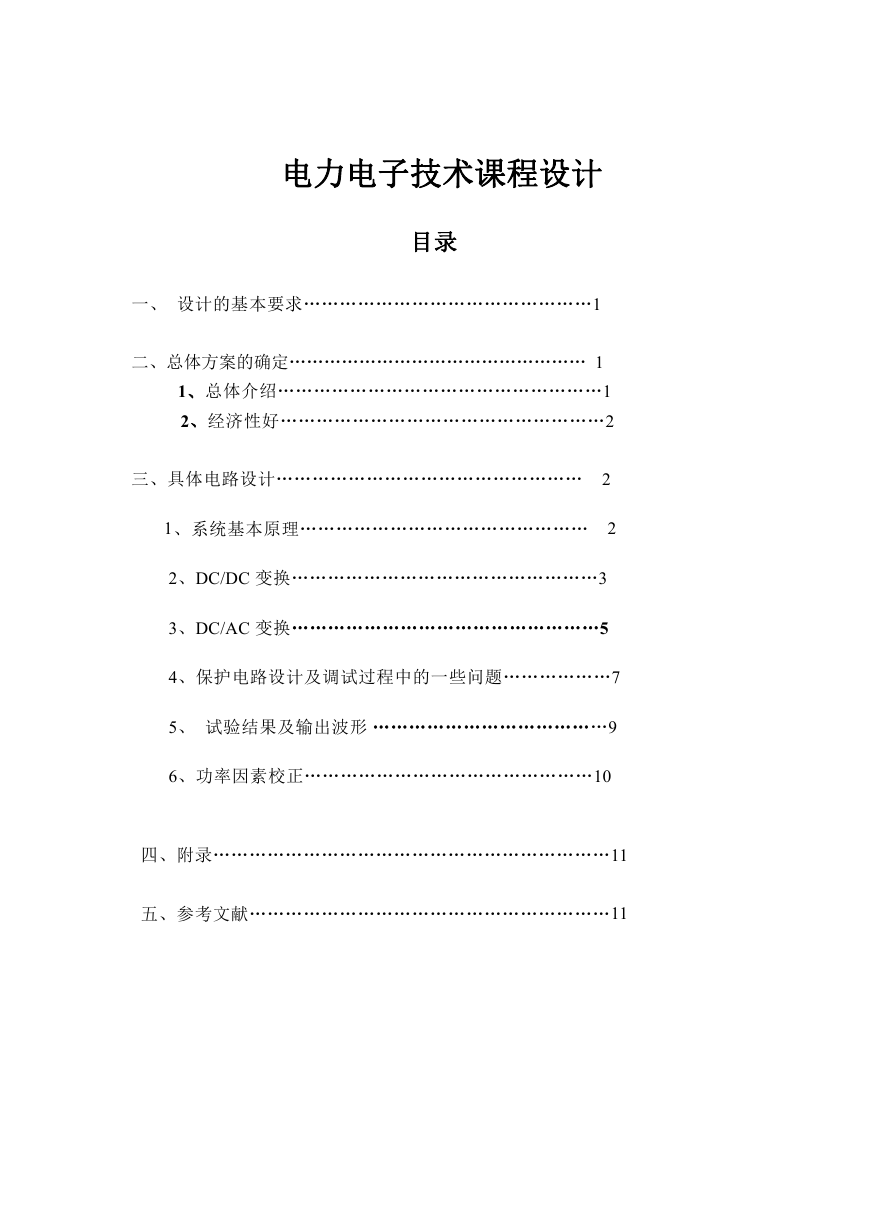

    电力电子技术课程设计 目录 一、 设计的基本要求…………………………………………1 二、总体方案的确定…………………………………………… 1 1、总体介绍………………………………………………1 2、经济性好………………………………………………2 三、具体电路设计…………………………………………… 2 1、系统基本原理………………………………………… 2 2、DC/DC 变换……………………………………………3 3、DC/AC 变换……………………………………………5 4、保护电路设计及调试过程中的一些问题………………7 5、 试验结果及输出波形 …………………………………9 6、功率因素校正…………………………………………10 四、附录…………………………………………………………11 五、参考文献……………………………………………………11

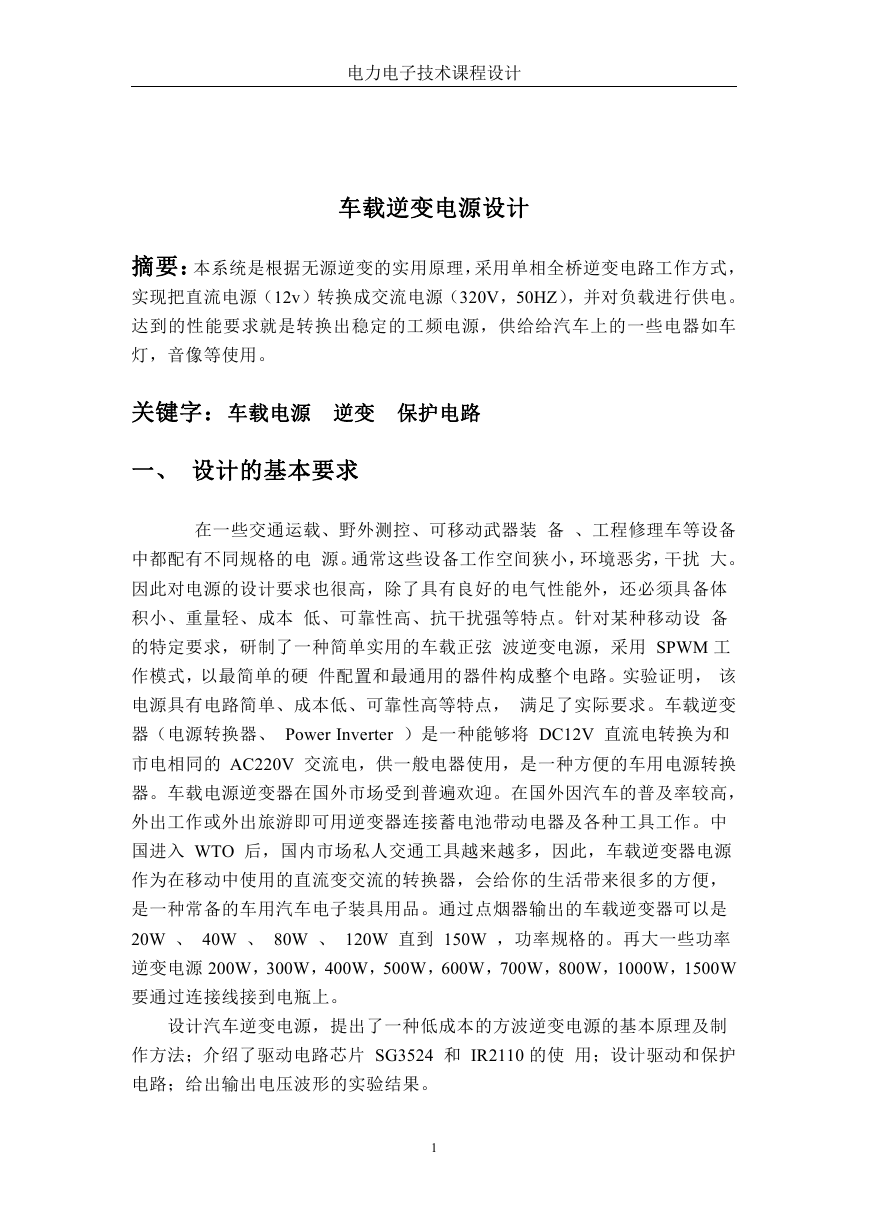

    电力电子技术课程设计 车载逆变电源设计 摘要：本系统是根据无源逆变的实用原理，采用单相全桥逆变电路工作方式， 实现把直流电源（12v）转换成交流电源（320V，50HZ），并对负载进行供电。 达到的性能要求就是转换出稳定的工频电源，供给给汽车上的一些电器如车 灯，音像等使用。 关键字：车载电源 逆变 保护电路 一、 设计的基本要求 在一些交通运载、野外测控、可移动武器装 备 、工程修理车等设备 中都配有不同规格的电 源。通常这些设备工作空间狭小，环境恶劣，干扰 大。 因此对电源的设计要求也很高，除了具有良好的电气性能外，还必须具备体 积小、重量轻、成本 低、可靠性高、抗干扰强等特点。针对某种移动设 备 的特定要求，研制了一种简单实用的车载正弦 波逆变电源，采用 SPWM 工 作模式，以最简单的硬 件配置和最通用的器件构成整个电路。实验证明， 该 电源具有电路简单、成本低、可靠性高等特点， 满足了实际要求。车载逆变 器（电源转换器、 Power Inverter ）是一种能够将 DC12V 直流电转换为和 市电相同的 AC220V 交流电，供一般电器使用，是一种方便的车用电源转换 器。车载电源逆变器在国外市场受到普遍欢迎。在国外因汽车的普及率较高， 外出工作或外出旅游即可用逆变器连接蓄电池带动电器及各种工具工作。中 国进入 WTO 后，国内市场私人交通工具越来越多，因此，车载逆变器电源 作为在移动中使用的直流变交流的转换器，会给你的生活带来很多的方便， 是一种常备的车用汽车电子装具用品。通过点烟器输出的车载逆变器可以是 20W 、 40W 、 80W 、 120W 直到 150W ，功率规格的。再大一些功率 逆变电源 200W，300W，400W，500W，600W，700W，800W，1000W，1500W 要通过连接线接到电瓶上。 设计汽车逆变电源，提出了一种低成本的方波逆变电源的基本原理及制 作方法；介绍了驱动电路芯片 SG3524 和 IR2110 的使 用；设计驱动和保护 电路；给出输出电压波形的实验结果。 1

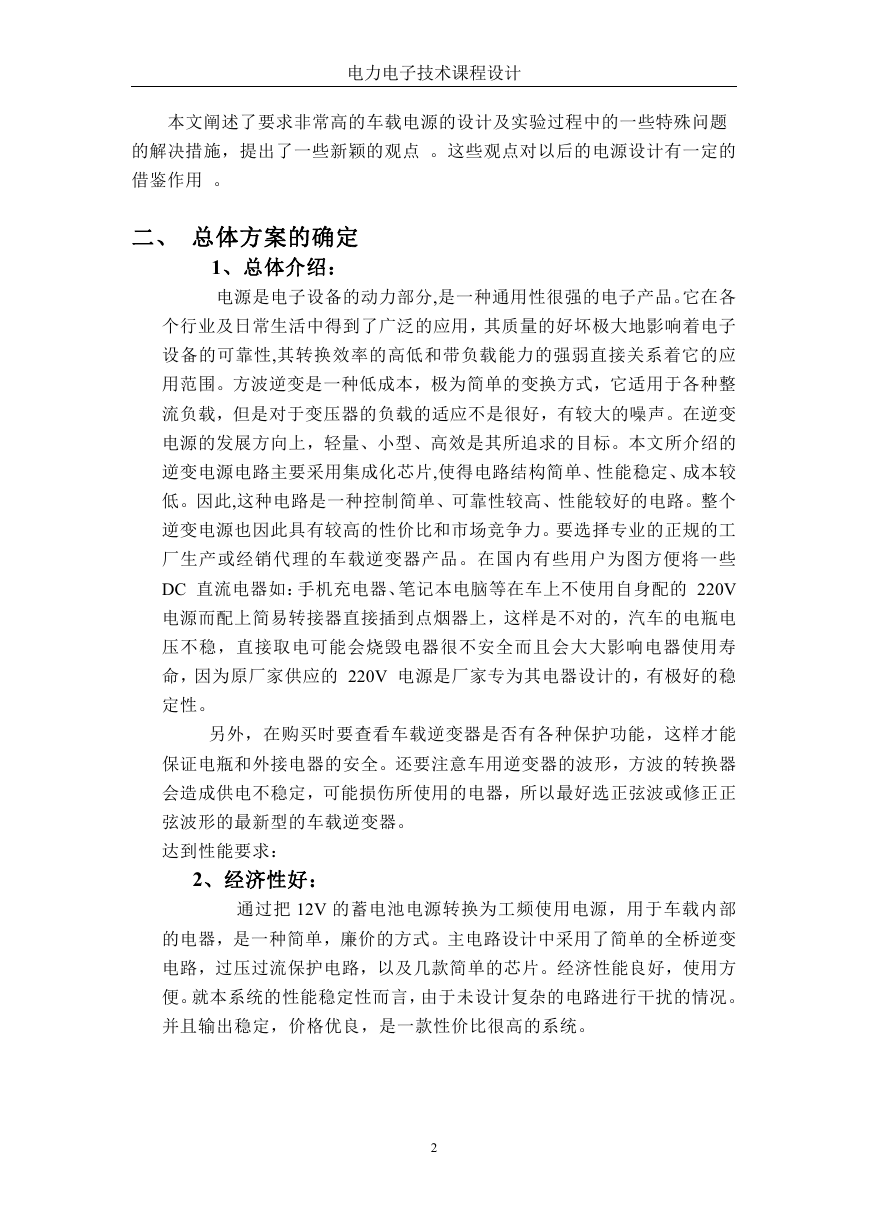

    电力电子技术课程设计 本文阐述了要求非常高的车载电源的设计及实验过程中的一些特殊问题 的解决措施，提出了一些新颖的观点 。这些观点对以后的电源设计有一定的 借鉴作用 。 二、 总体方案的确定 1、总体介绍： 电源是电子设备的动力部分,是一种通用性很强的电子产品。它在各 个行业及日常生活中得到了广泛的应用，其质量的好坏极大地影响着电子 设备的可靠性,其转换效率的高低和带负载能力的强弱直接关系着它的应 用范围。方波逆变是一种低成本，极为简单的变换方式，它适用于各种整 流负载，但是对于变压器的负载的适应不是很好，有较大的噪声。在逆变 电源的发展方向上，轻量、小型、高效是其所追求的目标。本文所介绍的 逆变电源电路主要采用集成化芯片,使得电路结构简单、性能稳定、成本较 低。因此,这种电路是一种控制简单、可靠性较高、性能较好的电路。整个 逆变电源也因此具有较高的性价比和市场竞争力。要选择专业的正规的工 厂生产或经销代理的车载逆变器产品。在国内有些用户为图方便将一些 DC 直流电器如：手机充电器、笔记本电脑等在车上不使用自身配的 220V 电源而配上简易转接器直接插到点烟器上，这样是不对的，汽车的电瓶电 压不稳，直接取电可能会烧毁电器很不安全而且会大大影响电器使用寿 命，因为原厂家供应的 220V 电源是厂家专为其电器设计的，有极好的稳 定性。 另外，在购买时要查看车载逆变器是否有各种保护功能，这样才能 保证电瓶和外接电器的安全。还要注意车用逆变器的波形，方波的转换器 会造成供电不稳定，可能损伤所使用的电器，所以最好选正弦波或修正正 弦波形的最新型的车载逆变器。 达到性能要求： 2、经济性好： 通过把 12V 的蓄电池电源转换为工频使用电源，用于车载内部 的电器，是一种简单，廉价的方式。主电路设计中采用了简单的全桥逆变 电路，过压过流保护电路，以及几款简单的芯片。经济性能良好，使用方 便。就本系统的性能稳定性而言，由于未设计复杂的电路进行干扰的情况。 并且输出稳定，价格优良，是一款性价比很高的系统。 2

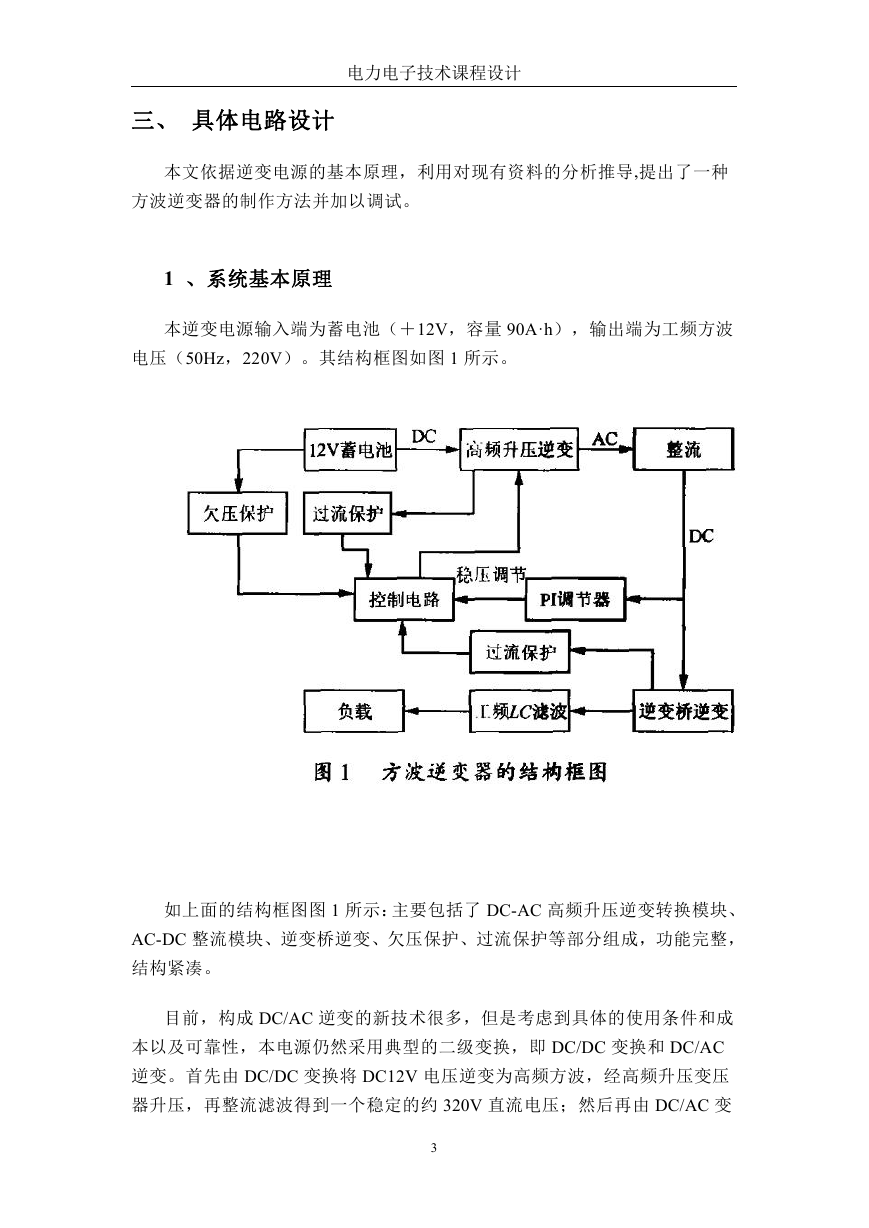

    电力电子技术课程设计 三、 具体电路设计 本文依据逆变电源的基本原理，利用对现有资料的分析推导,提出了一种 方波逆变器的制作方法并加以调试。 1 、系统基本原理 本逆变电源输入端为蓄电池（＋12V，容量 90A·h），输出端为工频方波 电压（50Hz，220V）。其结构框图如图 1 所示。 如上面的结构框图图 1 所示：主要包括了 DC-AC 高频升压逆变转换模块、 AC-DC 整流模块、逆变桥逆变、欠压保护、过流保护等部分组成，功能完整， 结构紧凑。 目前，构成 DC/AC 逆变的新技术很多，但是考虑到具体的使用条件和成 本以及可靠性，本电源仍然采用典型的二级变换，即 DC/DC 变换和 DC/AC 逆变。首先由 DC/DC 变换将 DC12V 电压逆变为高频方波，经高频升压变压 器升压，再整流滤波得到一个稳定的约 320V 直流电压；然后再由 DC/AC 变 3

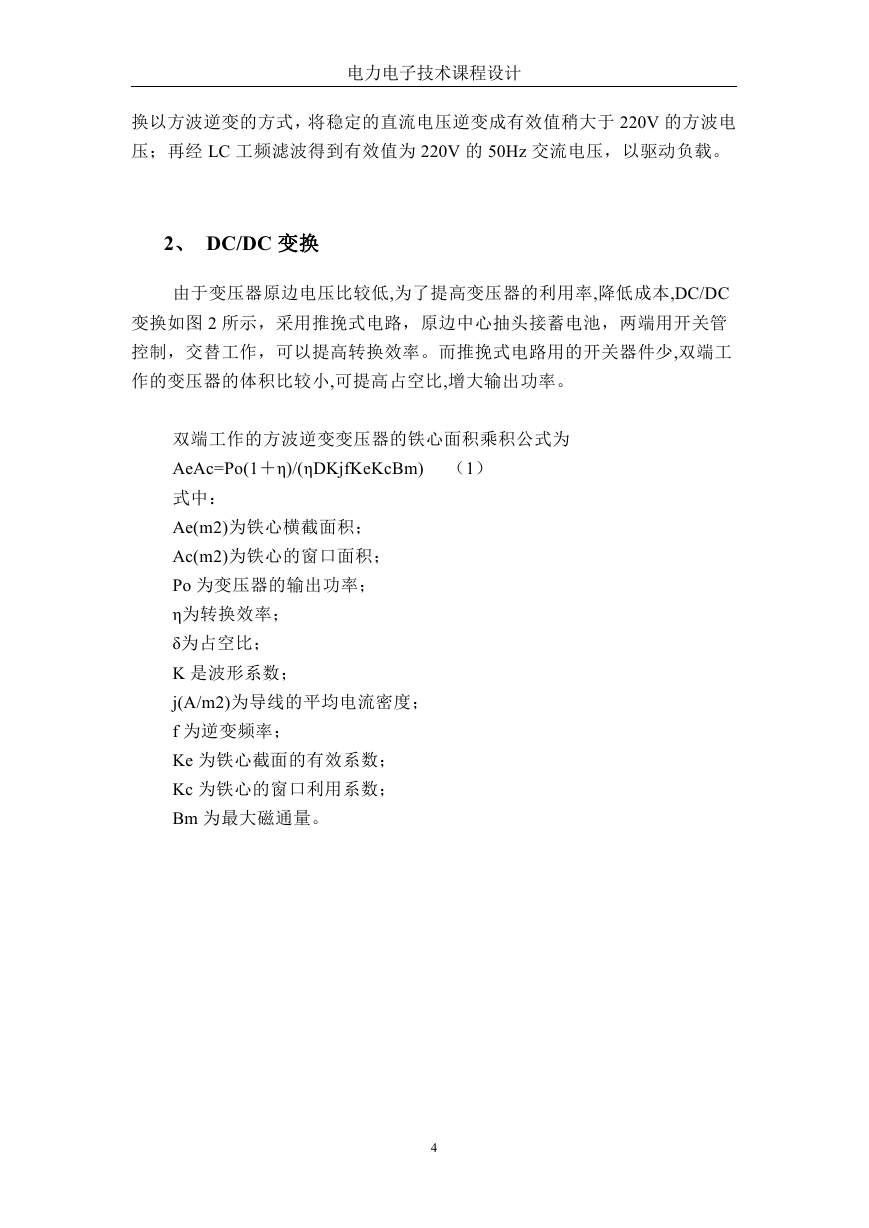

    电力电子技术课程设计 换以方波逆变的方式，将稳定的直流电压逆变成有效值稍大于 220V 的方波电 压；再经 LC 工频滤波得到有效值为 220V 的 50Hz 交流电压，以驱动负载。 2、 DC/DC 变换 由于变压器原边电压比较低,为了提高变压器的利用率,降低成本,DC/DC 变换如图 2 所示，采用推挽式电路，原边中心抽头接蓄电池，两端用开关管 控制，交替工作，可以提高转换效率。而推挽式电路用的开关器件少,双端工 作的变压器的体积比较小,可提高占空比,增大输出功率。 双端工作的方波逆变变压器的铁心面积乘积公式为 AeAc=Po(1＋η)/(ηDKjfKeKcBm) （1） 式中： Ae(m2)为铁心横截面积； Ac(m2)为铁心的窗口面积； Po 为变压器的输出功率； η为转换效率； δ为占空比； K 是波形系数； j(A/m2)为导线的平均电流密度； f 为逆变频率； Ke 为铁心截面的有效系数； Kc 为铁心的窗口利用系数； Bm 为最大磁通量。 4

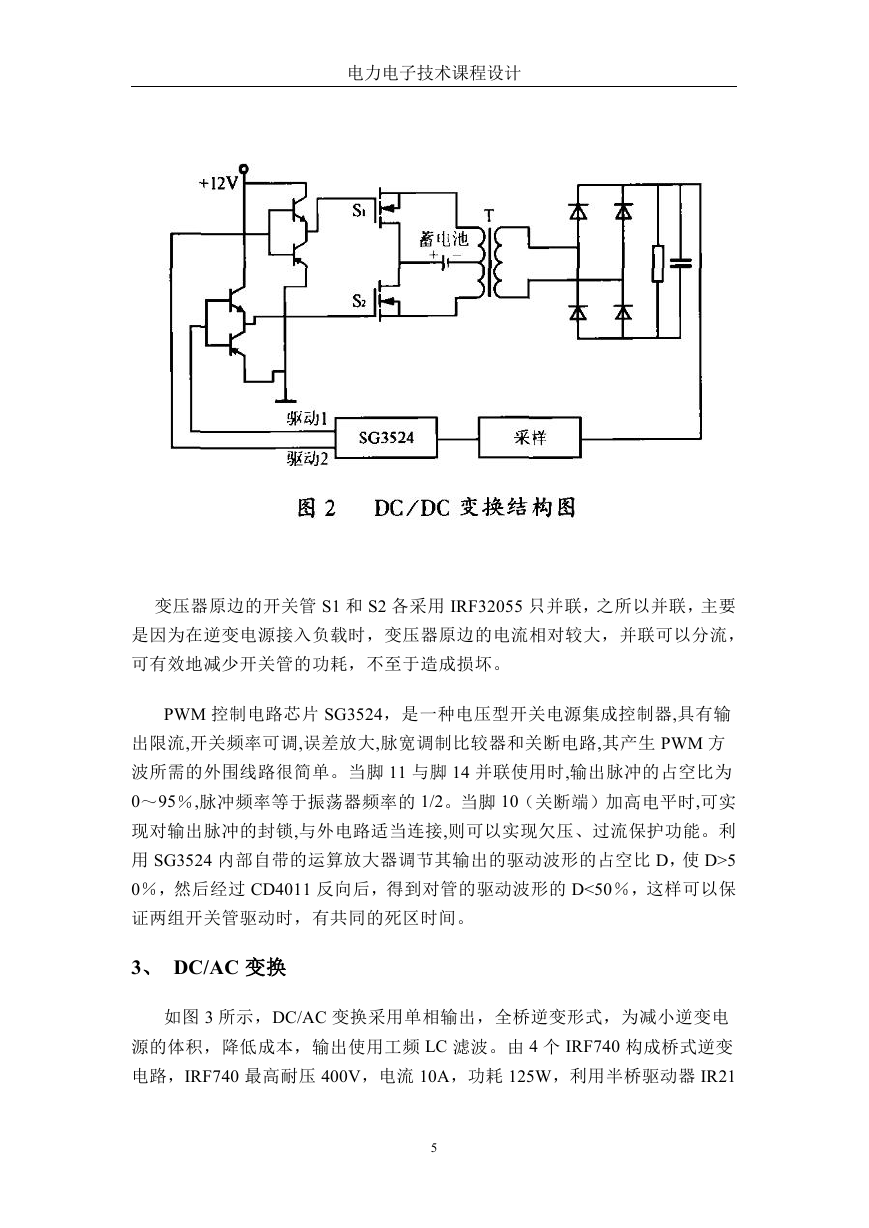

    电力电子技术课程设计 变压器原边的开关管 S1 和 S2 各采用 IRF32055 只并联，之所以并联，主要 是因为在逆变电源接入负载时，变压器原边的电流相对较大，并联可以分流， 可有效地减少开关管的功耗，不至于造成损坏。 PWM 控制电路芯片 SG3524，是一种电压型开关电源集成控制器,具有输 出限流,开关频率可调,误差放大,脉宽调制比较器和关断电路,其产生 PWM 方 波所需的外围线路很简单。当脚 11 与脚 14 并联使用时,输出脉冲的占空比为 0～95％,脉冲频率等于振荡器频率的 1/2。当脚 10（关断端）加高电平时,可实 现对输出脉冲的封锁,与外电路适当连接,则可以实现欠压、过流保护功能。利 用 SG3524 内部自带的运算放大器调节其输出的驱动波形的占空比 D，使 D>5 0％，然后经过 CD4011 反向后，得到对管的驱动波形的 D<50％，这样可以保 证两组开关管驱动时，有共同的死区时间。 3、 DC/AC 变换 如图 3 所示，DC/AC 变换采用单相输出，全桥逆变形式，为减小逆变电 源的体积，降低成本，输出使用工频 LC 滤波。由 4 个 IRF740 构成桥式逆变 电路，IRF740 最高耐压 400V，电流 10A，功耗 125W，利用半桥驱动器 IR21 5

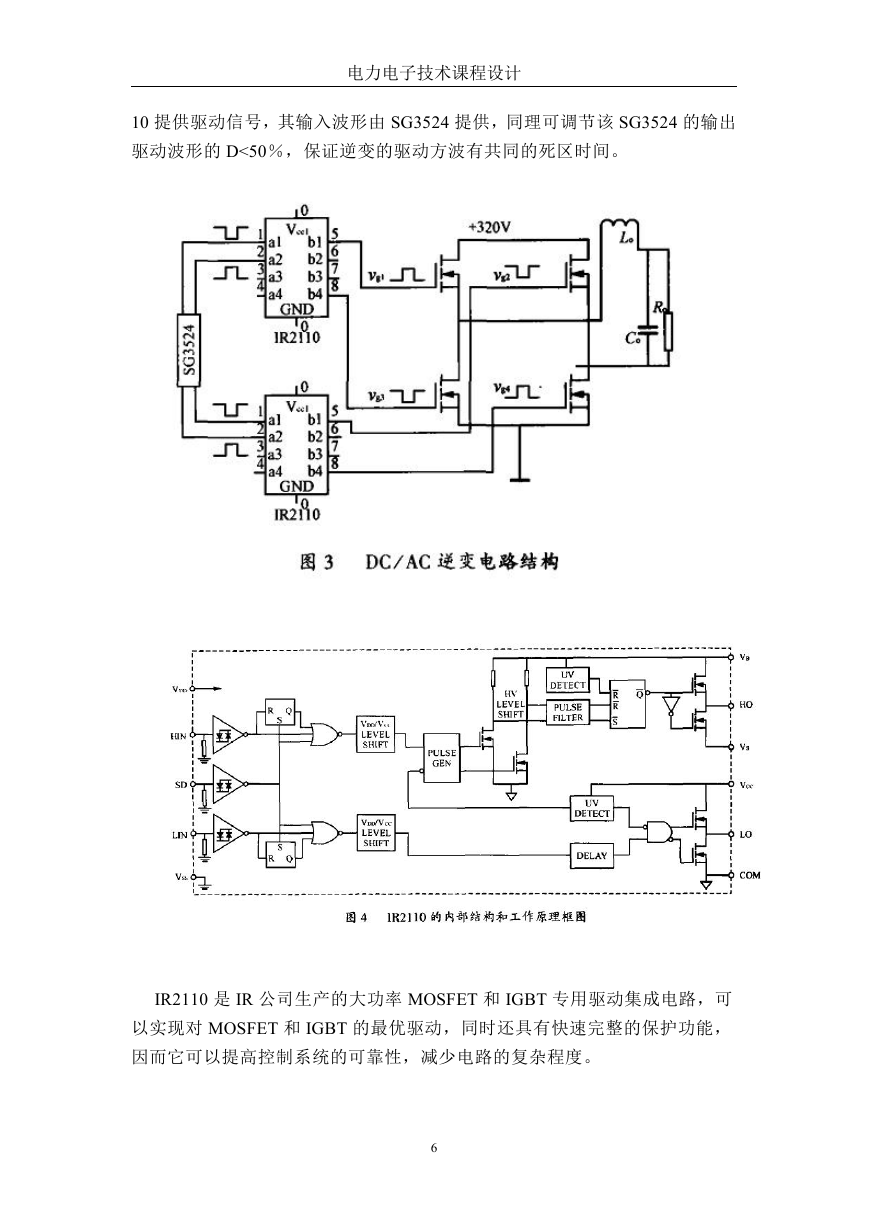

    电力电子技术课程设计 10 提供驱动信号，其输入波形由 SG3524 提供，同理可调节该 SG3524 的输出 驱动波形的 D<50％，保证逆变的驱动方波有共同的死区时间。 IR2110 是 IR 公司生产的大功率 MOSFET 和 IGBT 专用驱动集成电路，可 以实现对 MOSFET 和 IGBT 的最优驱动，同时还具有快速完整的保护功能， 因而它可以提高控制系统的可靠性，减少电路的复杂程度。 6

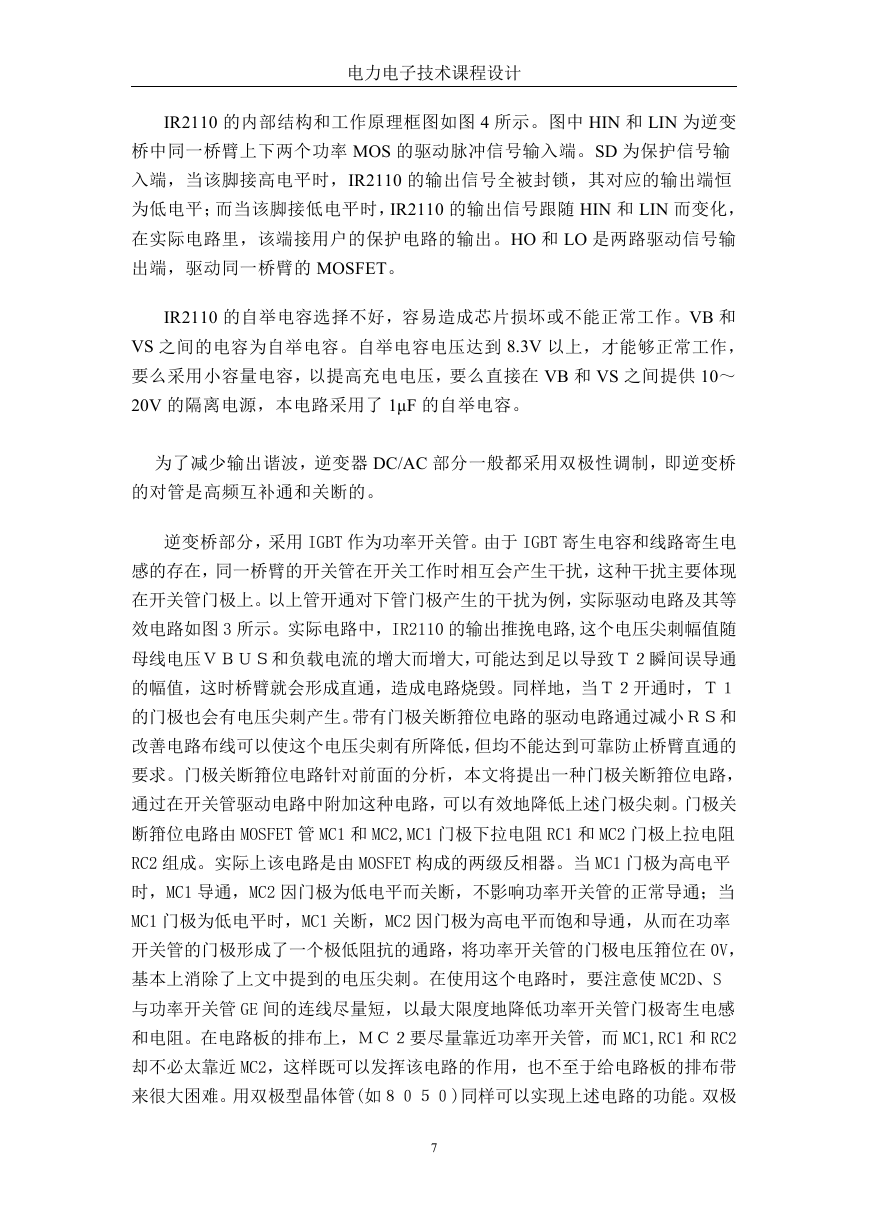

    电力电子技术课程设计 IR2110 的内部结构和工作原理框图如图 4 所示。图中 HIN 和 LIN 为逆变 桥中同一桥臂上下两个功率 MOS 的驱动脉冲信号输入端。SD 为保护信号输 入端，当该脚接高电平时，IR2110 的输出信号全被封锁，其对应的输出端恒 为低电平；而当该脚接低电平时，IR2110 的输出信号跟随 HIN 和 LIN 而变化， 在实际电路里，该端接用户的保护电路的输出。HO 和 LO 是两路驱动信号输 出端，驱动同一桥臂的 MOSFET。 IR2110 的自举电容选择不好，容易造成芯片损坏或不能正常工作。VB 和 VS 之间的电容为自举电容。自举电容电压达到 8.3V 以上，才能够正常工作， 要么采用小容量电容，以提高充电电压，要么直接在 VB 和 VS 之间提供 10～ 20V 的隔离电源，本电路采用了 1μF 的自举电容。 为了减少输出谐波，逆变器 DC/AC 部分一般都采用双极性调制，即逆变桥 的对管是高频互补通和关断的。 逆变桥部分，采用 IGBT 作为功率开关管。由于 IGBT 寄生电容和线路寄生电 感的存在，同一桥臂的开关管在开关工作时相互会产生干扰，这种干扰主要体现 在开关管门极上。以上管开通对下管门极产生的干扰为例，实际驱动电路及其等 效电路如图 3 所示。实际电路中，IR2110 的输出推挽电路,这个电压尖刺幅值随 母线电压ＶＢＵＳ和负载电流的增大而增大，可能达到足以导致Ｔ２瞬间误导通 的幅值，这时桥臂就会形成直通，造成电路烧毁。同样地，当Ｔ２开通时，Ｔ１ 的门极也会有电压尖刺产生。带有门极关断箝位电路的驱动电路通过减小ＲＳ和 改善电路布线可以使这个电压尖刺有所降低，但均不能达到可靠防止桥臂直通的 要求。门极关断箝位电路针对前面的分析，本文将提出一种门极关断箝位电路， 通过在开关管驱动电路中附加这种电路，可以有效地降低上述门极尖刺。门极关 断箝位电路由 MOSFET 管 MC1 和 MC2,MC1 门极下拉电阻 RC1 和 MC2 门极上拉电阻 RC2 组成。实际上该电路是由 MOSFET 构成的两级反相器。当 MC1 门极为高电平 时，MC1 导通，MC2 因门极为低电平而关断，不影响功率开关管的正常导通；当 MC1 门极为低电平时，MC1 关断，MC2 因门极为高电平而饱和导通，从而在功率 开关管的门极形成了一个极低阻抗的通路，将功率开关管的门极电压箝位在 0V， 基本上消除了上文中提到的电压尖刺。在使用这个电路时，要注意使 MC2D、S 与功率开关管 GE 间的连线尽量短，以最大限度地降低功率开关管门极寄生电感 和电阻。在电路板的排布上，ＭＣ２要尽量靠近功率开关管，而 MC1,RC1 和 RC2 却不必太靠近 MC2，这样既可以发挥该电路的作用，也不至于给电路板的排布带 来很大困难。用双极型晶体管(如８０５０)同样可以实现上述电路的功能。双极 7
