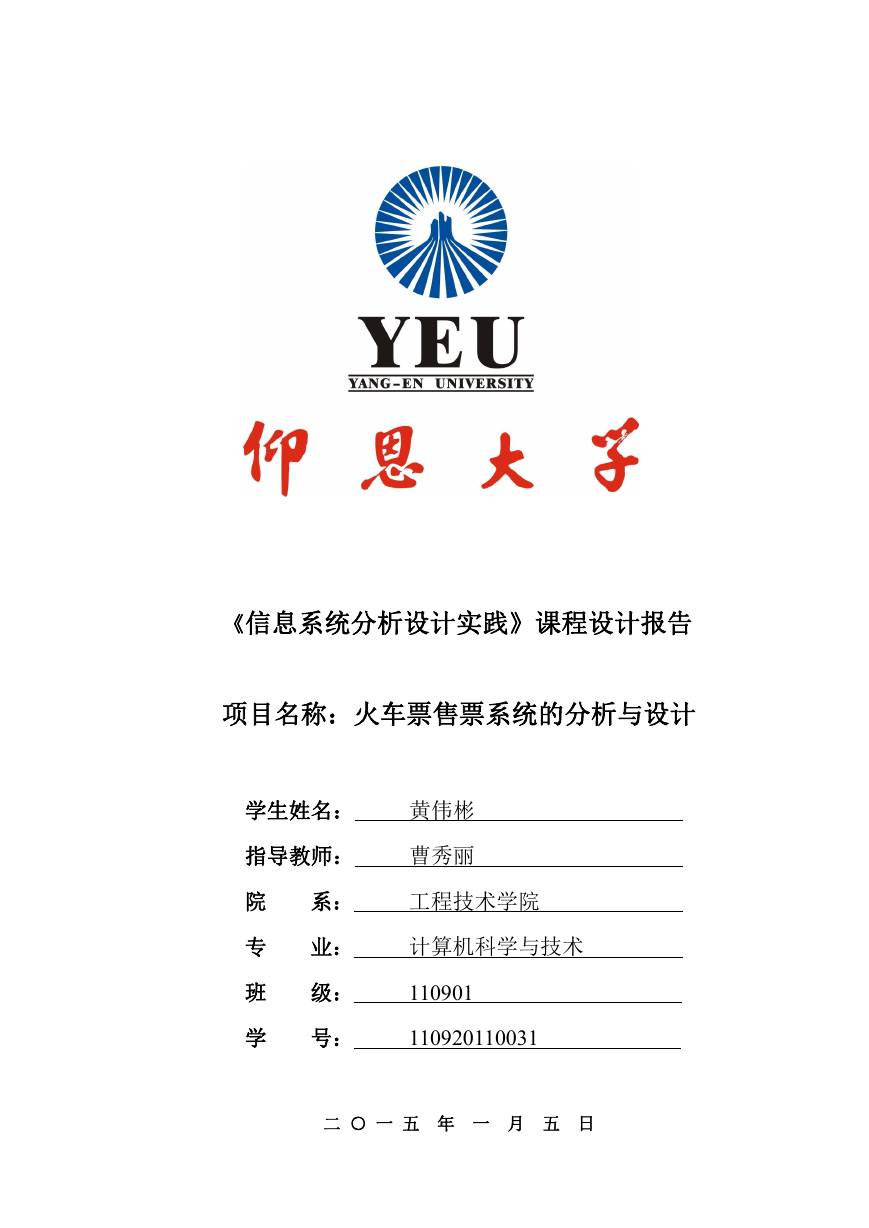

    《信息系统分析设计实践》课程设计报告 项目名称：火车票售票系统的分析与设计 学生姓名： 黄伟彬 指导教师： 曹秀丽 院 专 班 学 系： 业： 级： 号： 工程技术学院 计算机科学与技术 110901 110920110031 二 ○ 一 五 年 一 月 五 日

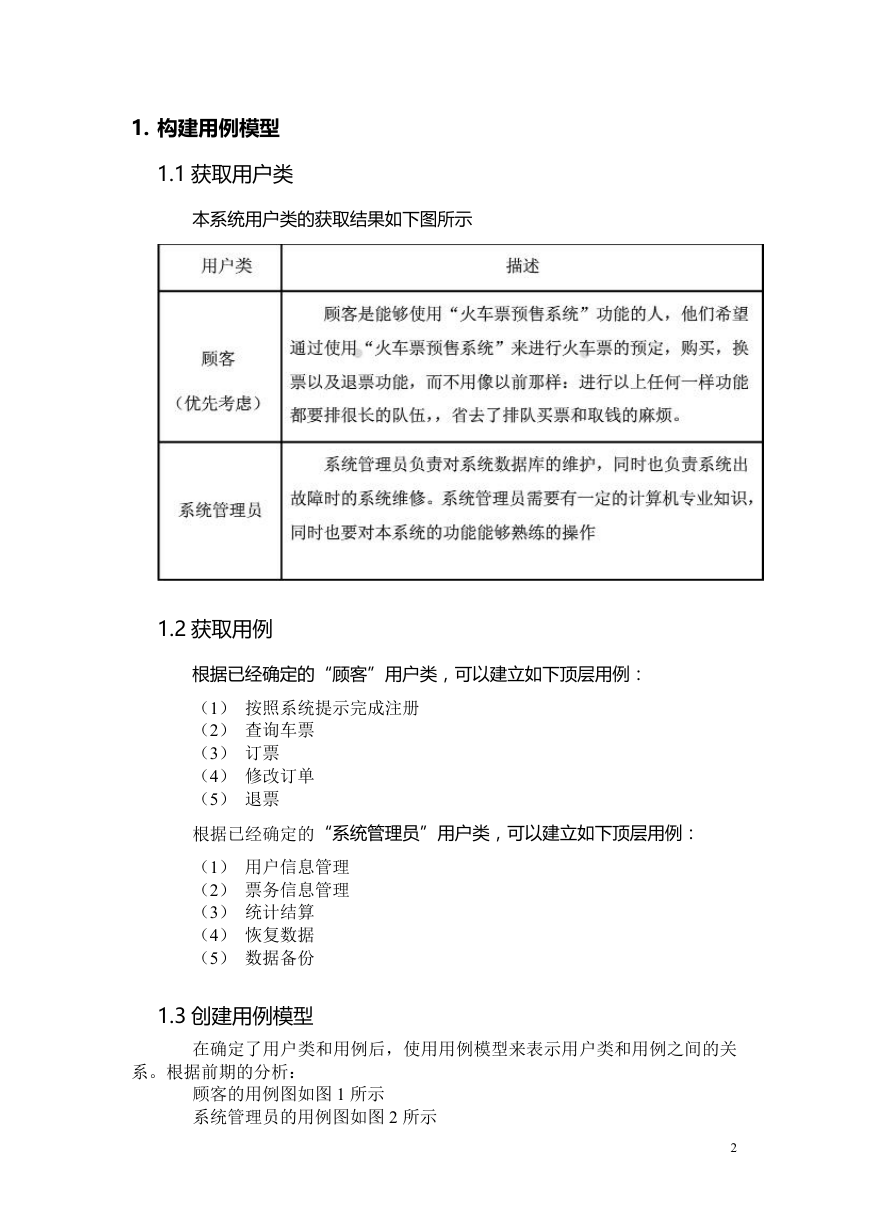

    1. 构建用例模型 1.1 获取用户类 本系统用户类的获取结果如下图所示 1.2 获取用例 根据已经确定的“顾客”用户类，可以建立如下顶层用例： （1） 按照系统提示完成注册 （2） 查询车票 （3） 订票 （4） 修改订单 （5） 退票 根据已经确定的“系统管理员”用户类，可以建立如下顶层用例： （1） 用户信息管理 （2） 票务信息管理 （3） 统计结算 （4） 恢复数据 （5） 数据备份 1.3 创建用例模型 在确定了用户类和用例后，使用用例模型来表示用户类和用例之间的关 系。根据前期的分析： 顾客的用例图如图 1 所示 系统管理员的用例图如图 2 所示 2

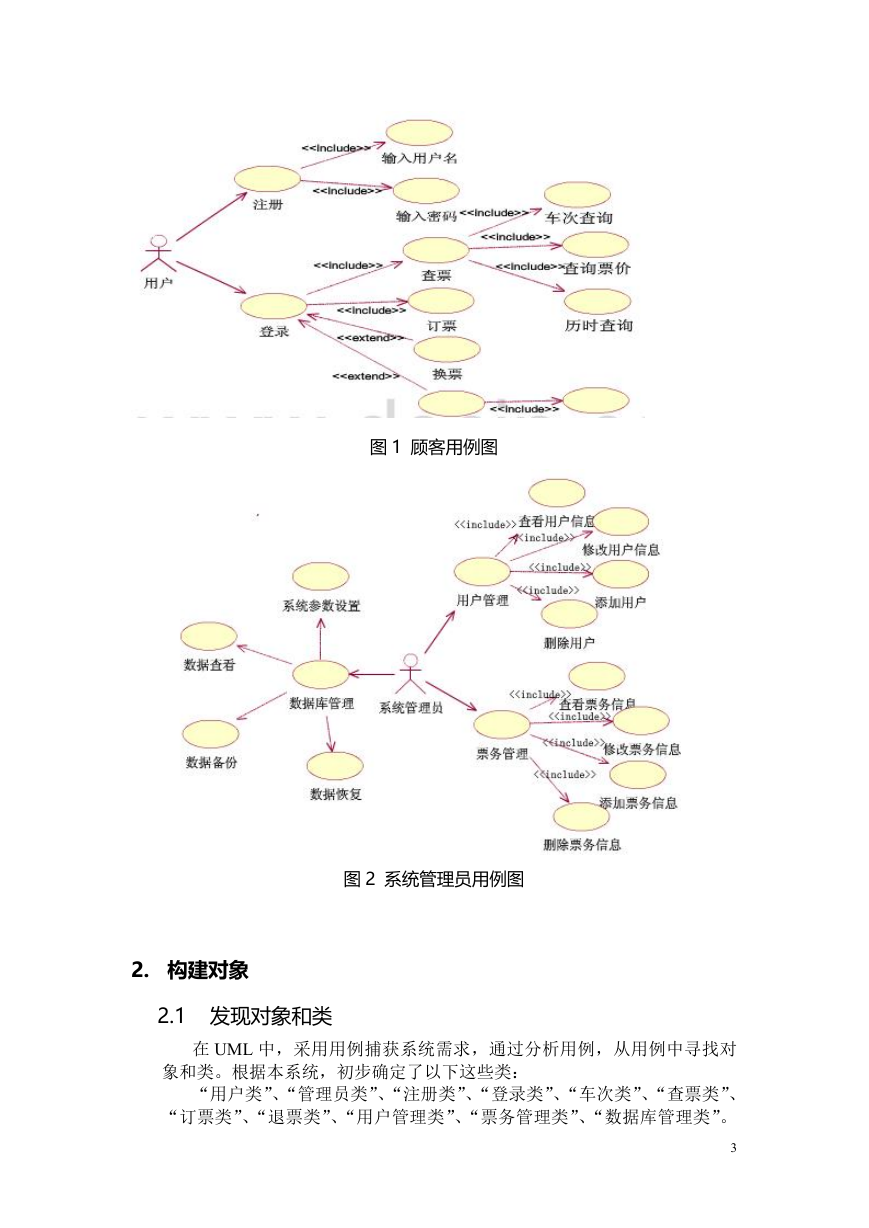

    图 1 顾客用例图 图 2 系统管理员用例图 2. 构建对象 2.1 发现对象和类 在 UML 中，采用用例捕获系统需求，通过分析用例，从用例中寻找对 象和类。根据本系统，初步确定了以下这些类： “用户类”、“管理员类”、“注册类”、“登录类”、“车次类”、“查票类”、 “订票类”、“退票类”、“用户管理类”、“票务管理类”、“数据库管理类”。 3

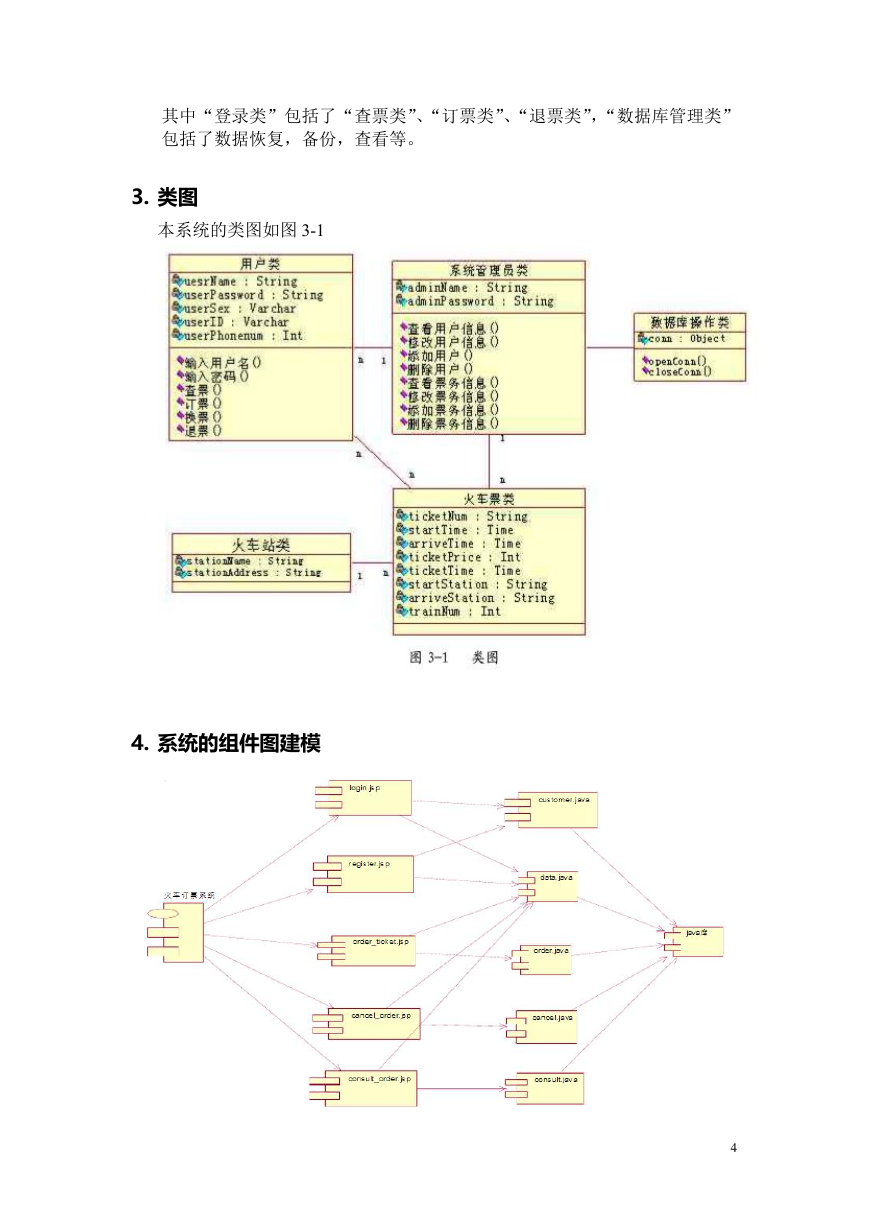

    其中“登录类”包括了“查票类”、“订票类”、“退票类”，“数据库管理类” 包括了数据恢复，备份，查看等。 3. 类图 本系统的类图如图 3-1 4. 系统的组件图建模 4

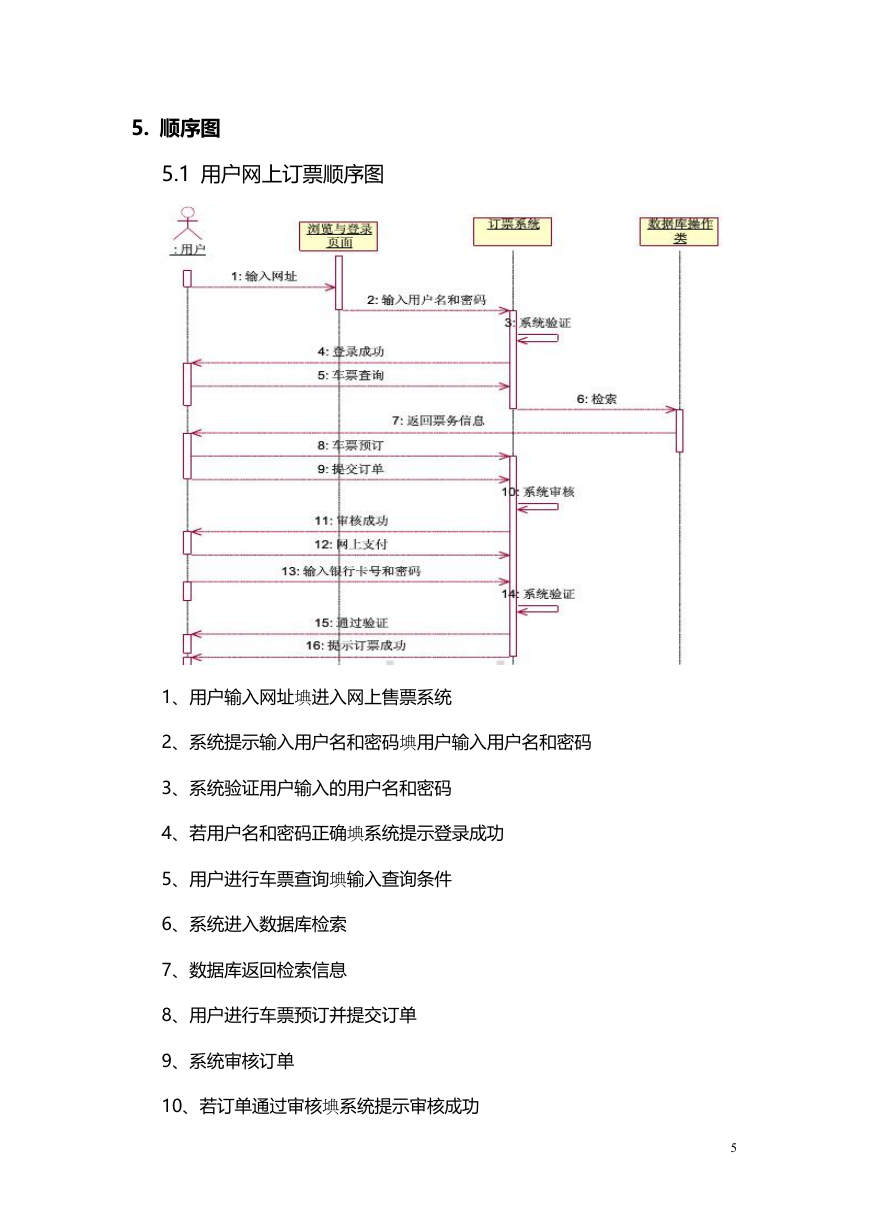

    5. 顺序图 5.1 用户网上订票顺序图 1、用户输入网址进入网上售票系统 2、系统提示输入用户名和密码用户输入用户名和密码 3、系统验证用户输入的用户名和密码 4、若用户名和密码正确系统提示登录成功 5、用户进行车票查询输入查询条件 6、系统进入数据库检索 7、数据库返回检索信息 8、用户进行车票预订并提交订单 9、系统审核订单 10、若订单通过审核系统提示审核成功 5

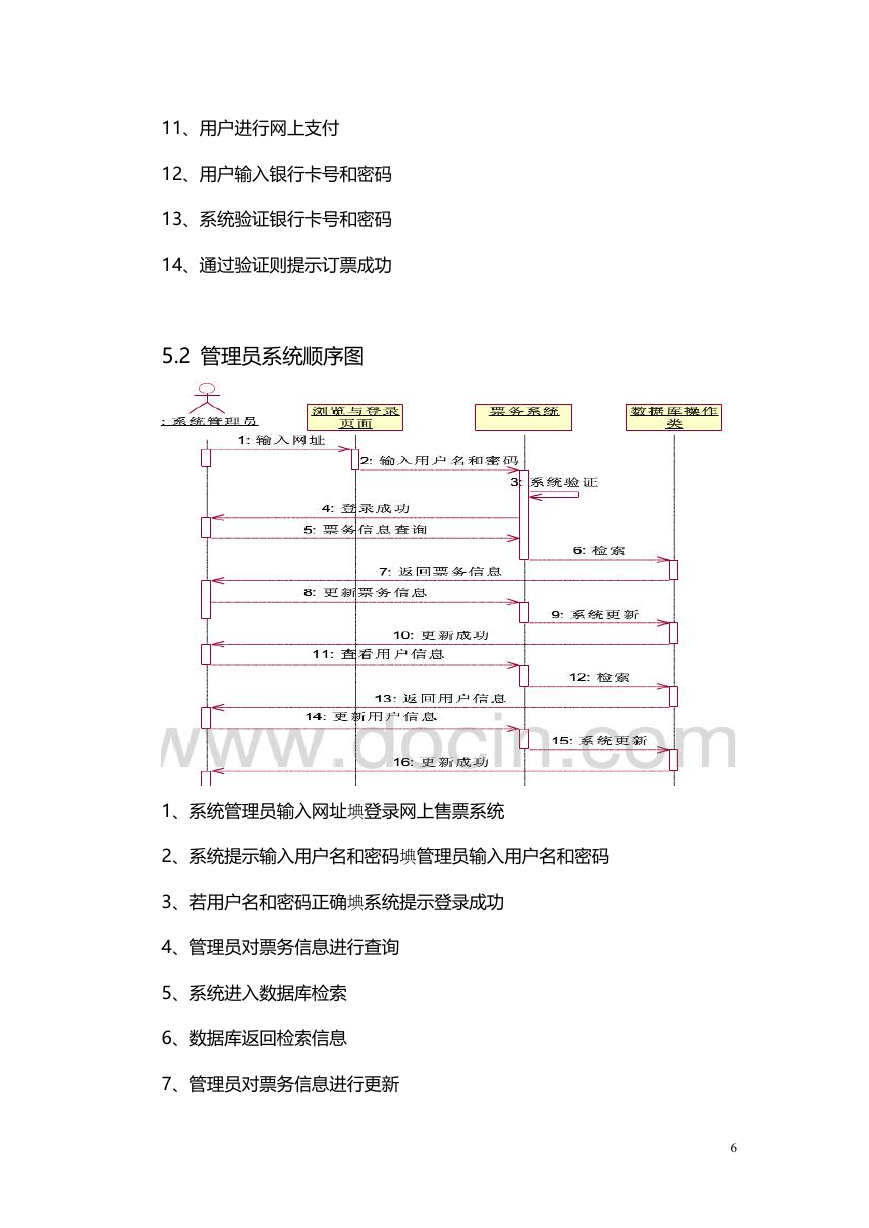

    11、用户进行网上支付 12、用户输入银行卡号和密码 13、系统验证银行卡号和密码 14、通过验证则提示订票成功 5.2 管理员系统顺序图 1、系统管理员输入网址登录网上售票系统 2、系统提示输入用户名和密码管理员输入用户名和密码 3、若用户名和密码正确系统提示登录成功 4、管理员对票务信息进行查询 5、系统进入数据库检索 6、数据库返回检索信息 7、管理员对票务信息进行更新 6

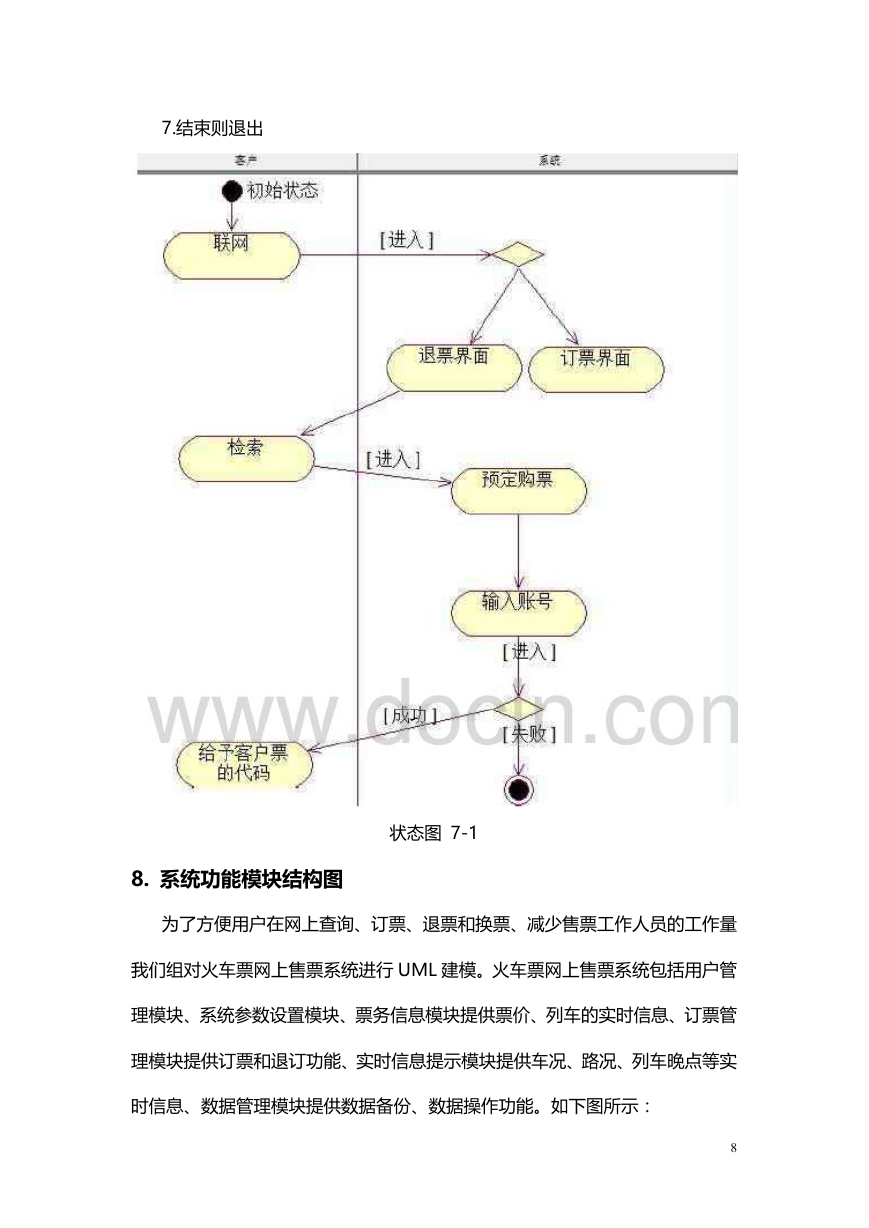

    8、系统对数据库进行更新并提示更新成功 9、管理员查看用户信息 10、系统进入数据库进行检索并返回用户信息 11、管理员更新用户信息 12、系统对数据库进行更新并提示更新成功 6. 火车票状态图 7. 活动图 如图 7-1 1.客户先进行网络连接 进入票务数据库信息管理系统页面 2.进入退票界面 客户可以进行退票的操作 3.进入订票界面 客户可以查看票务的实时信息情况 4.检索信息之后 客户进行预定购票 5.进入账号管理系统 输入自己的账号 6.验证后给予客户票的代码 凭证取票 7
    7.结束则退出 状态图 7-1 8. 系统功能模块结构图 为了方便用户在网上查询、订票、退票和换票、减少售票工作人员的工作量 我们组对火车票网上售票系统进行 UML 建模。火车票网上售票系统包括用户管 理模块、系统参数设置模块、票务信息模块提供票价、列车的实时信息、订票管 理模块提供订票和退订功能、实时信息提示模块提供车况、路况、列车晚点等实 时信息、数据管理模块提供数据备份、数据操作功能。如下图所示： 8
