一、概述

1.1 方案编写目的

1.2 方案适用人员

1.3 方案内容与范围

二、项目总架构图

2.1 软件架构图

三、网络规划

3.1 网络VLAN规划

3.2 网络IP规划

3.3 网络角色介绍

四、OpenStack组件HA及分布

4.1 控制节点服务HA

4.2 所有节点服务列表

五、分布式存储设计

六、服务器需求

6.1 云平台服务器磁盘RAID配置

6.2 云平台服务器BIOS配置

七、服务器网卡接线示意图

八、云平台实施步骤

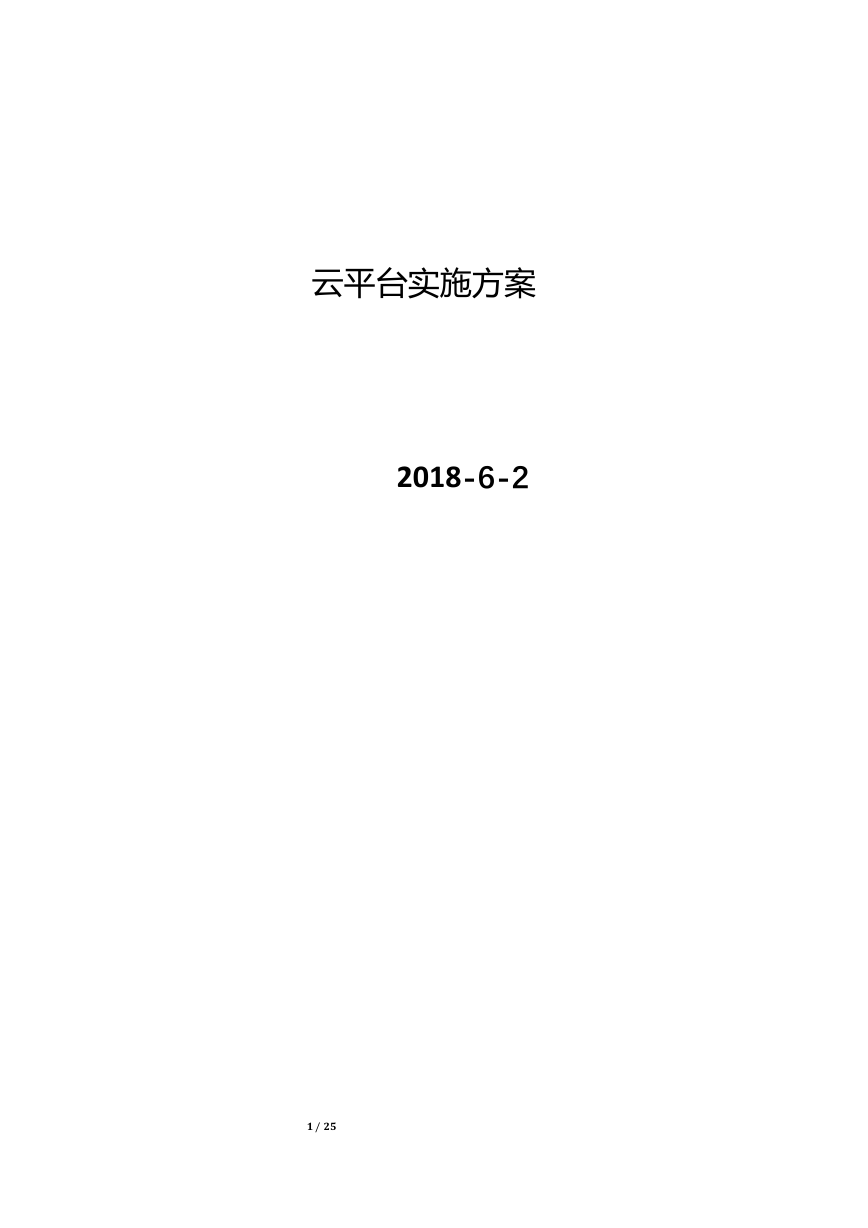

云平台实施方案 2018-6-2 1/ 25

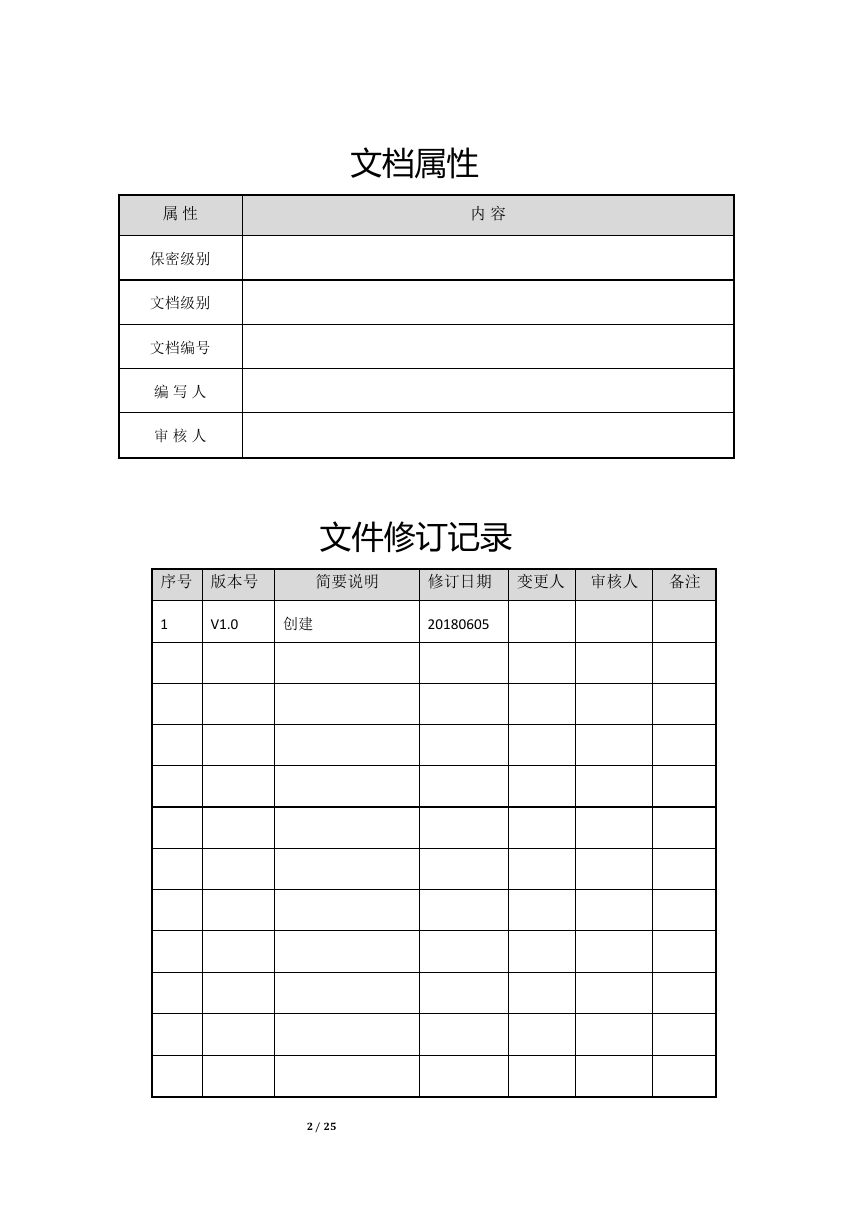

文档属性内容属性保密级别文档级别文档编号编写人审核人文件修订记录序号版本号简要说明修订日期变更人审核人备注 1 V1.0 创建 20180605 李 2/ 25

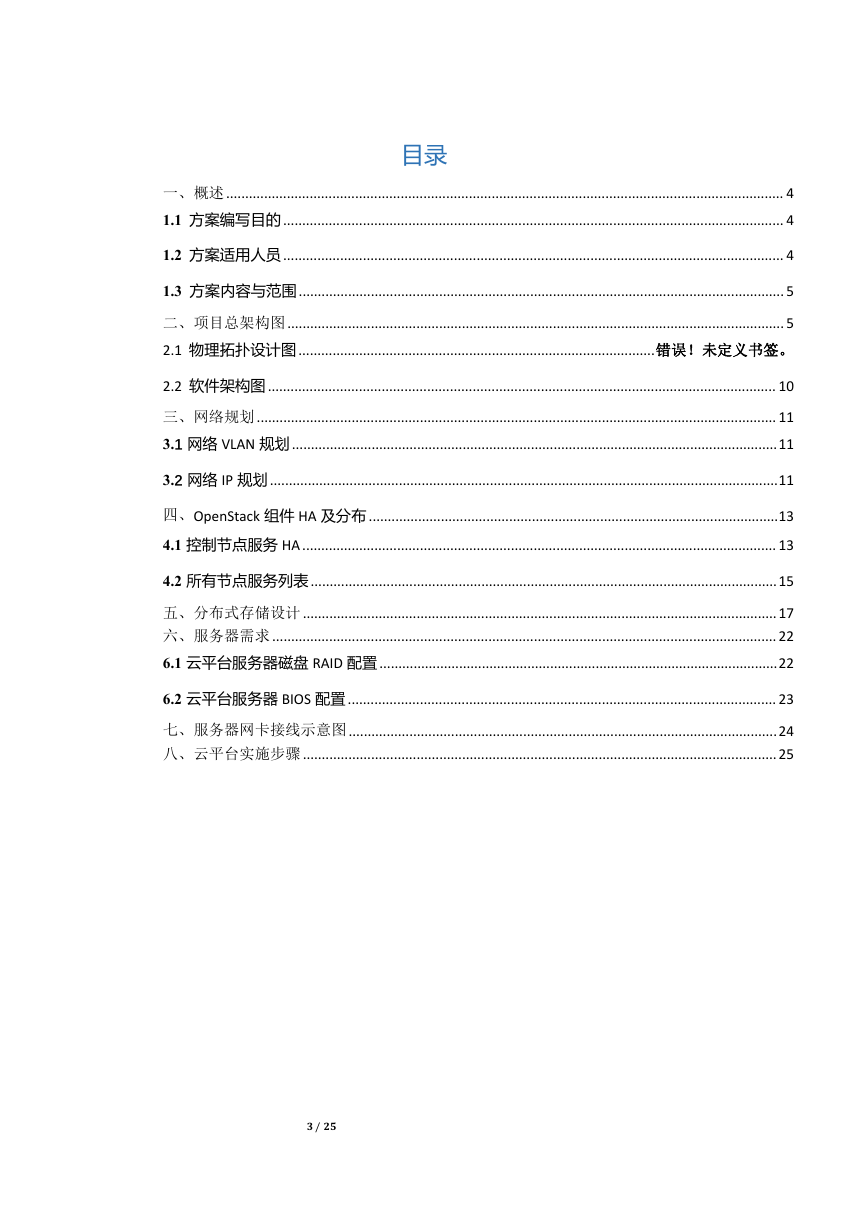

目录一、概述 ................................................................................................................................................... 4 1.1 方案编写目的 .................................................................................................................................... 4 1.2 方案适用人员 .................................................................................................................................... 4 1.3 方案内容与范围................................................................................................................................ 5 二、项目总架构图 ................................................................................................................................... 5 2.1 物理拓扑设计图 ..............................................................................................错误！未定义书签。 2.2 软件架构图 ...................................................................................................................................... 10 三、网络规划 ......................................................................................................................................... 11 3.1 网络 VLAN 规划 ................................................................................................................................11 3.2 网络 IP 规划 ......................................................................................................................................11 四、OpenStack 组件 HA 及分布 ............................................................................................................13 4.1 控制节点服务 HA ............................................................................................................................. 13 4.2 所有节点服务列表...........................................................................................................................15 五、分布式存储设计 .............................................................................................................................17 六、服务器需求 ..................................................................................................................................... 22 6.1 云平台服务器磁盘 RAID 配置 .........................................................................................................22 6.2 云平台服务器 BIOS 配置 ................................................................................................................. 23 七、服务器网卡接线示意图 .................................................................................................................24 八、云平台实施步骤 .............................................................................................................................25 3/ 25

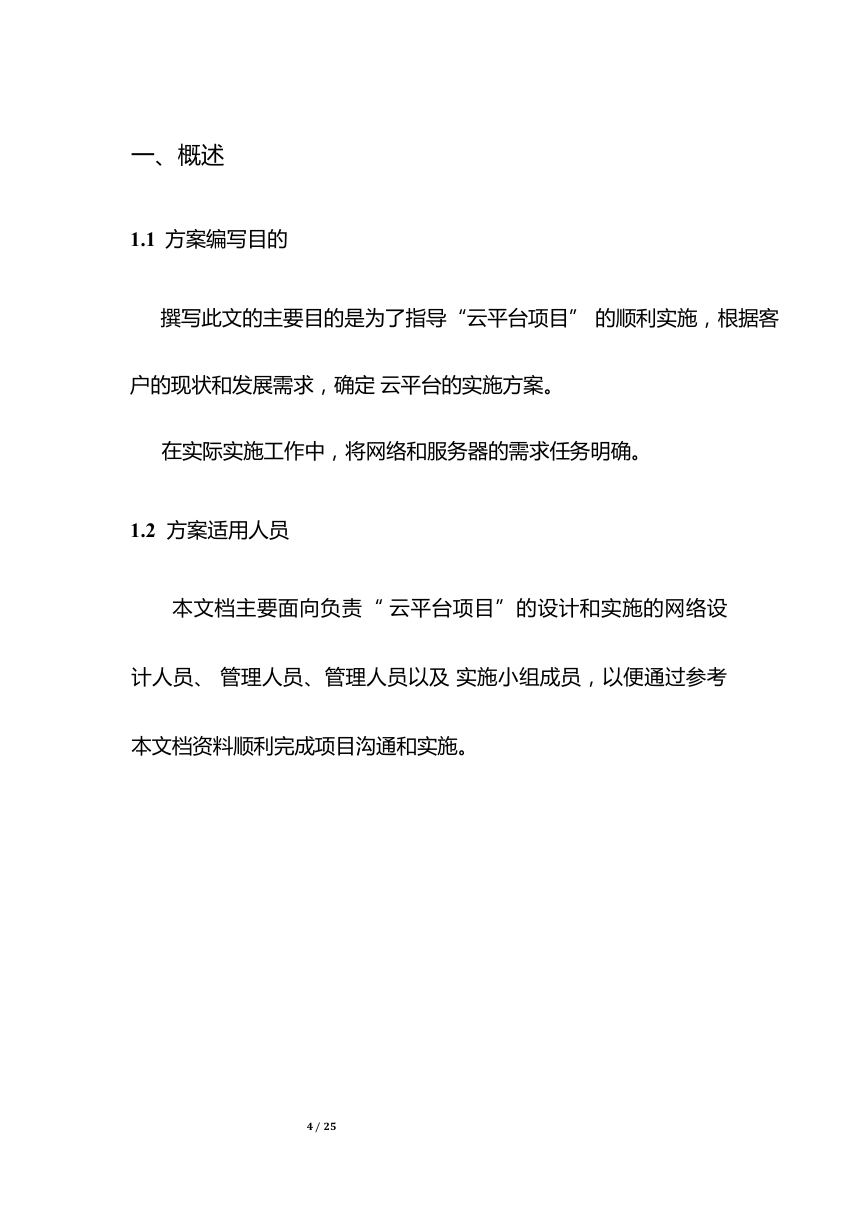

一、概述 1.1 方案编写目的撰写此文的主要目的是为了指导“云平台项目” 的顺利实施，根据客户的现状和发展需求，确定云平台的实施方案。在实际实施工作中，将网络和服务器的需求任务明确。 1.2 方案适用人员本文档主要面向负责“ 云平台项目”的设计和实施的网络设计人员、管理人员、管理人员以及实施小组成员，以便通过参考本文档资料顺利完成项目沟通和实施。 4/ 25

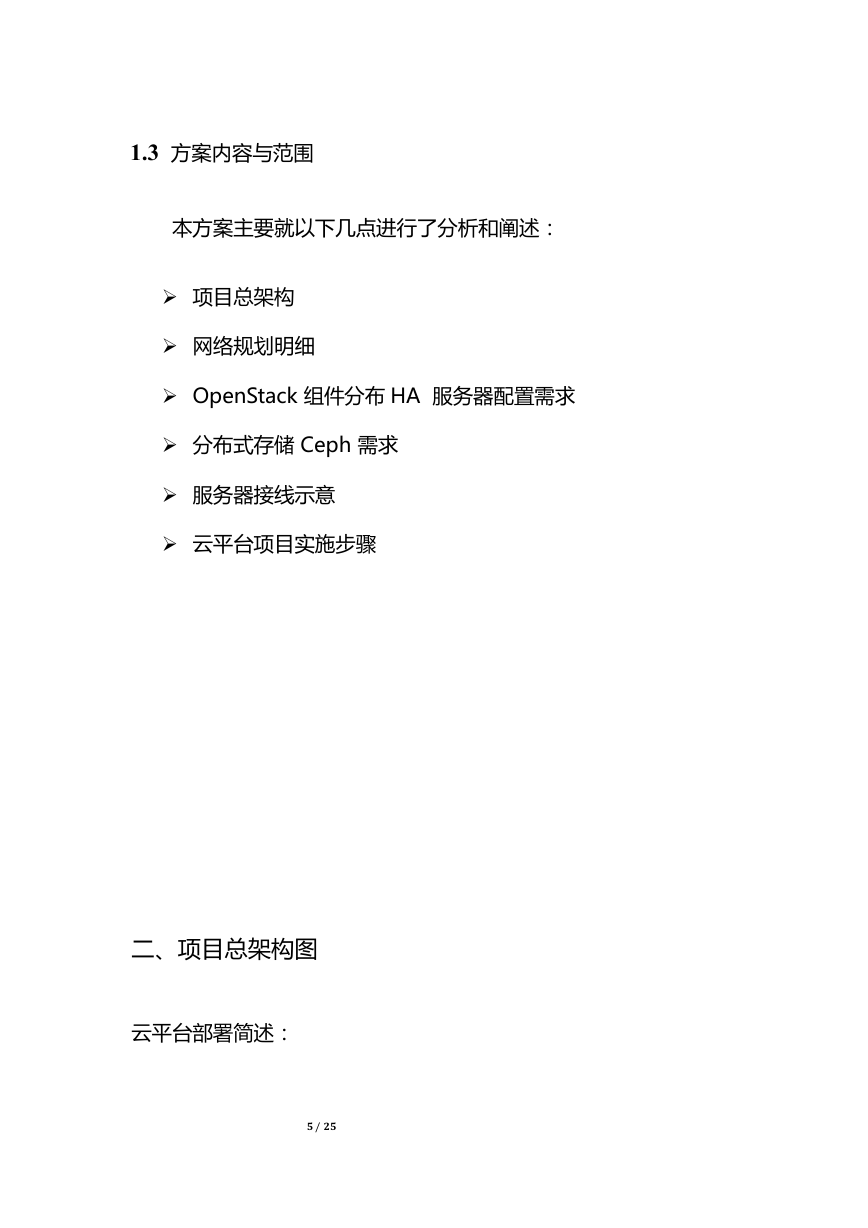

1.3 方案内容与范围本方案主要就以下几点进行了分析和阐述：  项目总架构  网络规划明细  OpenStack 组件分布 HA 服务器配置需求  分布式存储 Ceph 需求  服务器接线示意  云平台项目实施步骤二、项目总架构图云平台部署简述： 5/ 25

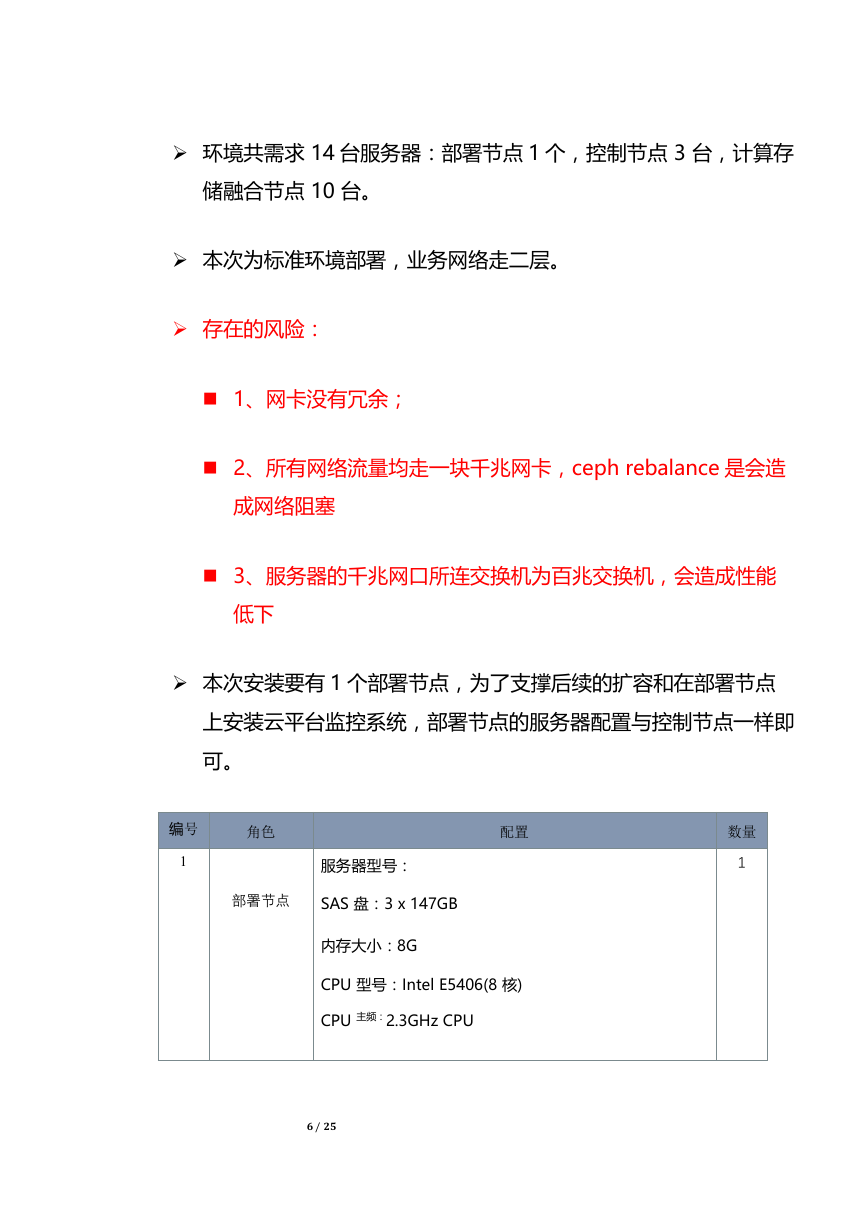

 环境共需求 14 台服务器：部署节点 1 个，控制节点 3 台，计算存储融合节点 10 台。  本次为标准环境部署，业务网络走二层。  存在的风险：  1、网卡没有冗余；  2、所有网络流量均走一块千兆网卡，ceph rebalance 是会造成网络阻塞  3、服务器的千兆网口所连交换机为百兆交换机，会造成性能低下  本次安装要有 1 个部署节点，为了支撑后续的扩容和在部署节点上安装云平台监控系统，部署节点的服务器配置与控制节点一样即可。编号 1 角色配置服务器型号：部署节点 SAS 盘：3 x 147GB 数量 1 内存大小：8G CPU 型号：Intel E5406(8 核) CPU 主频：2.3GHz CPU 6/ 25

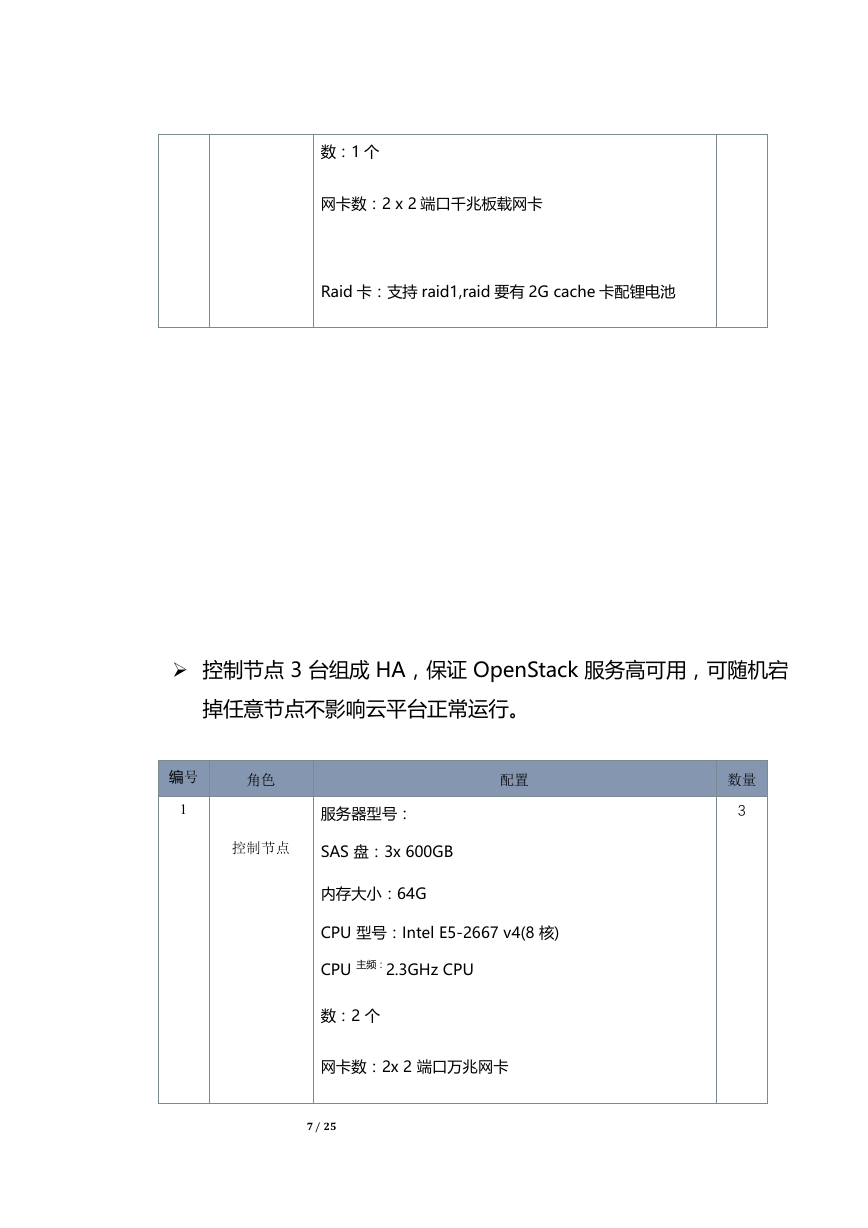

数：1 个网卡数：2 x 2 端口千兆板载网卡 Raid 卡：支持 raid1,raid 要有 2G cache 卡配锂电池  控制节点 3 台组成 HA，保证 OpenStack 服务高可用，可随机宕掉任意节点不影响云平台正常运行。编号 1 角色配置服务器型号：控制节点 SAS 盘：3x 600GB 内存大小：64G 数量 3 CPU 型号：Intel E5-2667 v4(8 核) CPU 主频：2.3GHz CPU 数：2 个网卡数：2x 2 端口万兆网卡 7/ 25

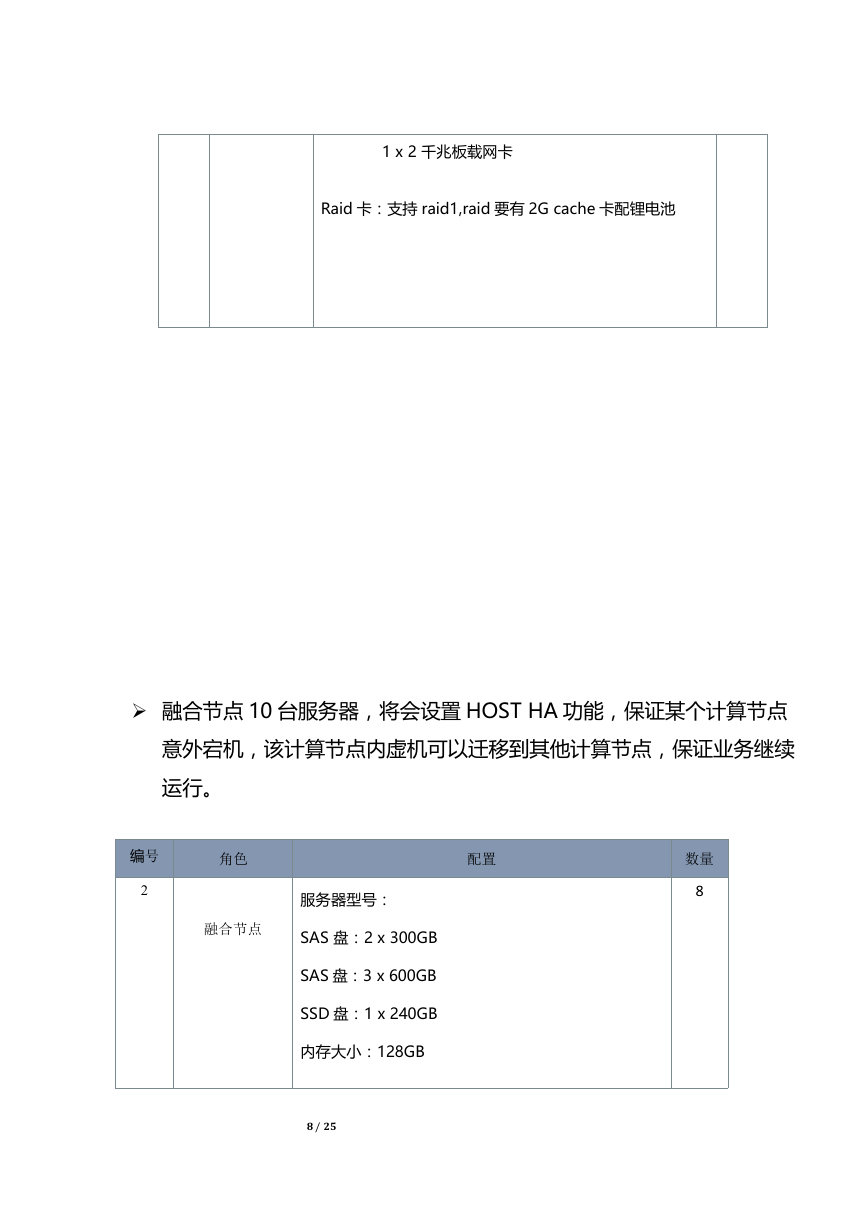

1 x 2 千兆板载网卡 Raid 卡：支持 raid1,raid 要有 2G cache 卡配锂电池  融合节点 10 台服务器，将会设置 HOST HA 功能，保证某个计算节点意外宕机，该计算节点内虚机可以迁移到其他计算节点，保证业务继续运行。编号 2 角色配置服务器型号：融合节点 SAS 盘：2 x 300GB 数量 8 SAS 盘：3 x 600GB SSD 盘：1 x 240GB 内存大小：128GB 8/ 25
