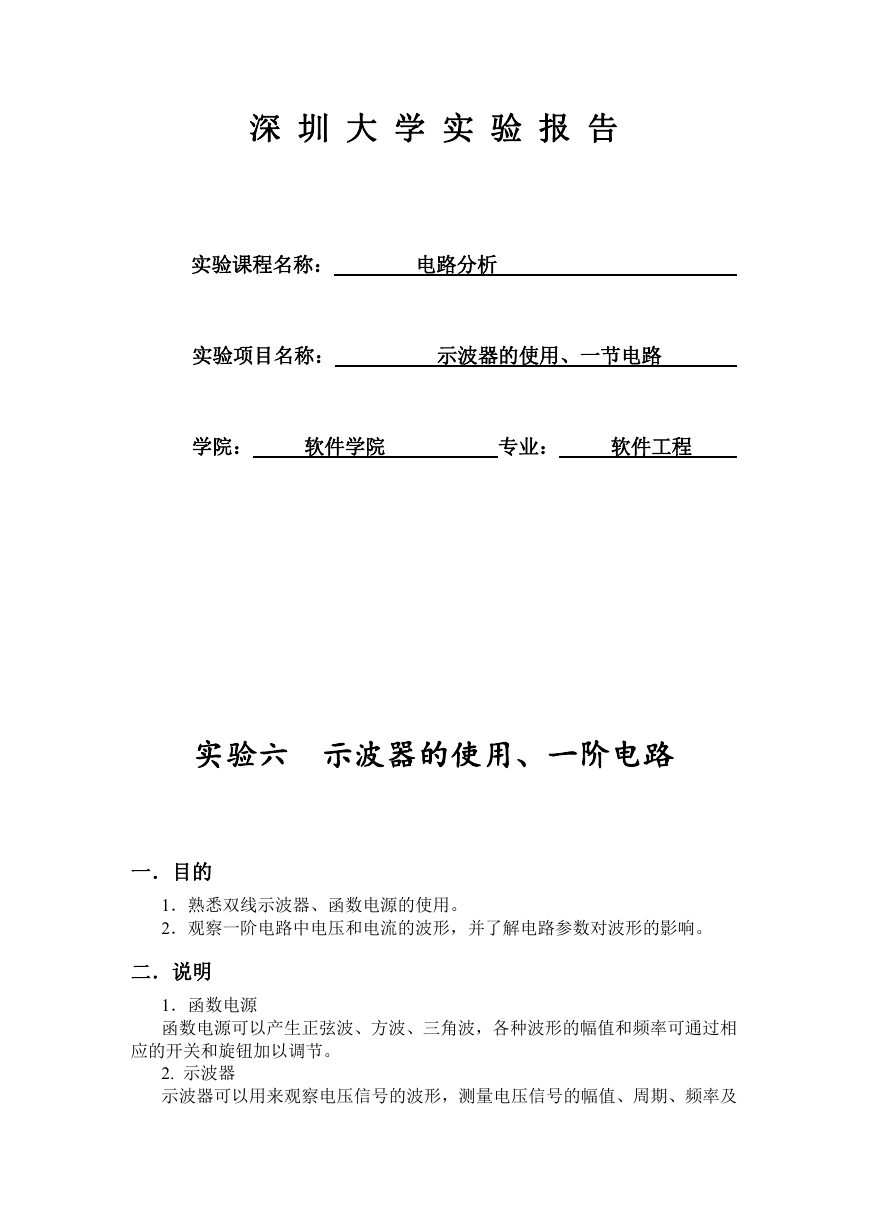

    深 圳 大 学 实 验 报 告 实验课程名称： 电路分析 实验项目名称： 示波器的使用、一节电路 学院： 软件学院 专业： 软件工程 实验六 示波器的使用、一阶电路 一．目的 1．熟悉双线示波器、函数电源的使用。 2．观察一阶电路中电压和电流的波形，并了解电路参数对波形的影响。 二．说明 1．函数电源 函数电源可以产生正弦波、方波、三角波，各种波形的幅值和频率可通过相 应的开关和旋钮加以调节。 2. 示波器 示波器可以用来观察电压信号的波形，测量电压信号的幅值、周期、频率及

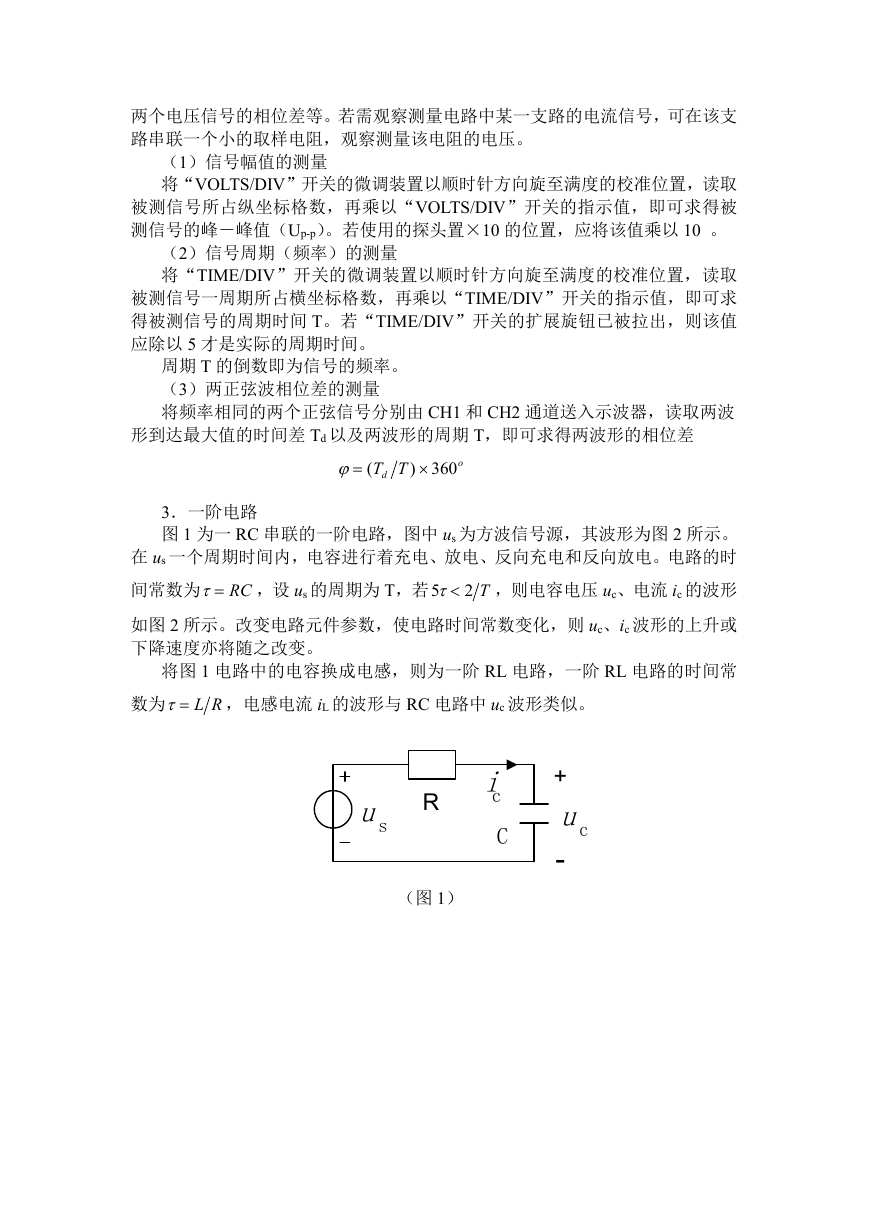

    两个电压信号的相位差等。若需观察测量电路中某一支路的电流信号，可在该支 路串联一个小的取样电阻，观察测量该电阻的电压。 （1）信号幅值的测量 将“VOLTS/DIV”开关的微调装置以顺时针方向旋至满度的校准位置，读取 被测信号所占纵坐标格数，再乘以“VOLTS/DIV”开关的指示值，即可求得被 测信号的峰－峰值（Up-p）。若使用的探头置×10 的位置，应将该值乘以 10 。 （2）信号周期（频率）的测量 将“TIME/DIV”开关的微调装置以顺时针方向旋至满度的校准位置，读取 被测信号一周期所占横坐标格数，再乘以“TIME/DIV”开关的指示值，即可求 得被测信号的周期时间 T。若“TIME/DIV”开关的扩展旋钮已被拉出，则该值 应除以 5 才是实际的周期时间。 周期 T 的倒数即为信号的频率。 （3）两正弦波相位差的测量 将频率相同的两个正弦信号分别由 CH1 和 CH2 通道送入示波器，读取两波 形到达最大值的时间差 Td 以及两波形的周期 T，即可求得两波形的相位差  ( d TT )  o 360 3．一阶电路 图 1 为一 RC 串联的一阶电路，图中 us 为方波信号源，其波形为图 2 所示。 在 us 一个周期时间内，电容进行着充电、放电、反向充电和反向放电。电路的时 ，则电容电压 uc、电流 ic 的波形 间常数为 RC 如图 2 所示。改变电路元件参数，使电路时间常数变化，则 uc、ic 波形的上升或 下降速度亦将随之改变。 ，设 us 的周期为 T，若 5  T2 将图 1 电路中的电容换成电感，则为一阶 RL 电路，一阶 RL 电路的时间常 RL ，电感电流 iL 的波形与 RC 电路中 uc 波形类似。 数为 R us ic C （图 1） + uc -

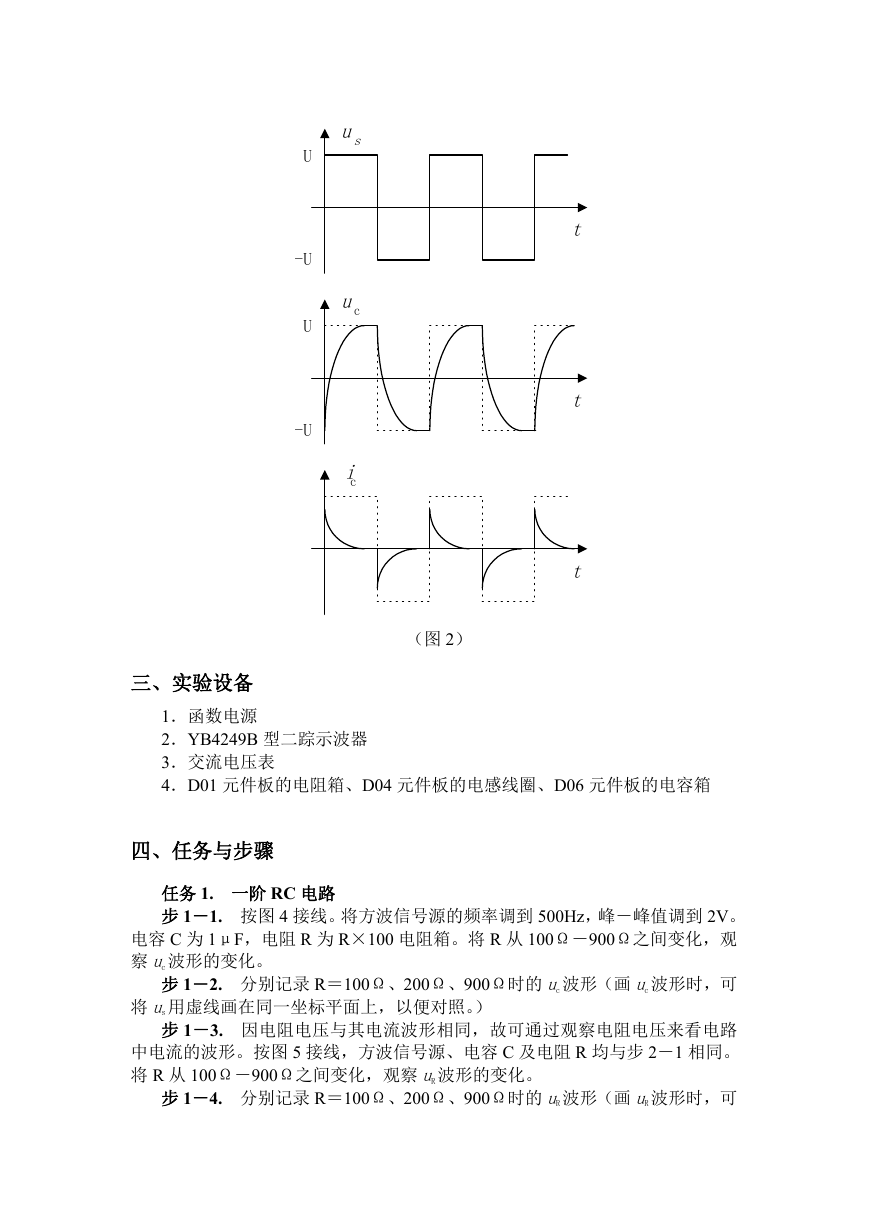

    U -U U -U us uc ic t t t 三、实验设备 （图 2） 1．函数电源 2．YB4249B 型二踪示波器 3．交流电压表 4．D01 元件板的电阻箱、D04 元件板的电感线圈、D06 元件板的电容箱 四、任务与步骤 任务 1. 一阶 RC 电路 步 1－1. 按图 4 接线。将方波信号源的频率调到 500Hz，峰－峰值调到 2V。 电容 C 为 1μF，电阻 R 为 R×100 电阻箱。将 R 从 100Ω－900Ω之间变化，观 察 uc 波形的变化。 步 1－2. 分别记录 R＝100Ω、200Ω、900Ω时的 uc 波形（画 uc 波形时，可 将 us 用虚线画在同一坐标平面上，以便对照。） 步 1－3. 因电阻电压与其电流波形相同，故可通过观察电阻电压来看电路 中电流的波形。按图 5 接线，方波信号源、电容 C 及电阻 R 均与步 2－1 相同。 将 R 从 100Ω－900Ω之间变化，观察 uR 波形的变化。 步 1－4. 分别记录 R＝100Ω、200Ω、900Ω时的 uR 波形（画 uR 波形时，可

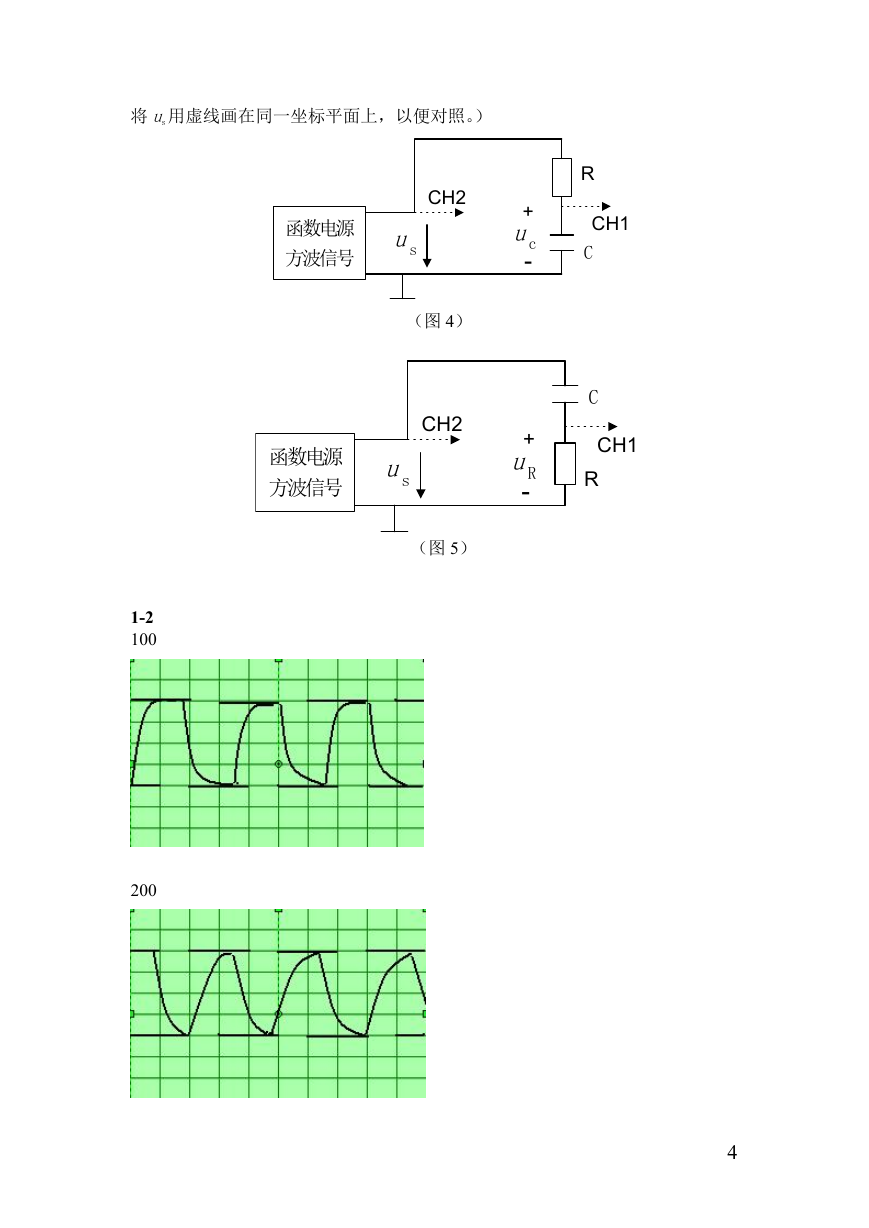

    将 us 用虚线画在同一坐标平面上，以便对照。） CH2 函数电源 方波信号 us （图 4） CH2 函数电源 方波信号 us （图 5） R CH1 C C CH1 R + uc - + uR - 1-2 100 200 4

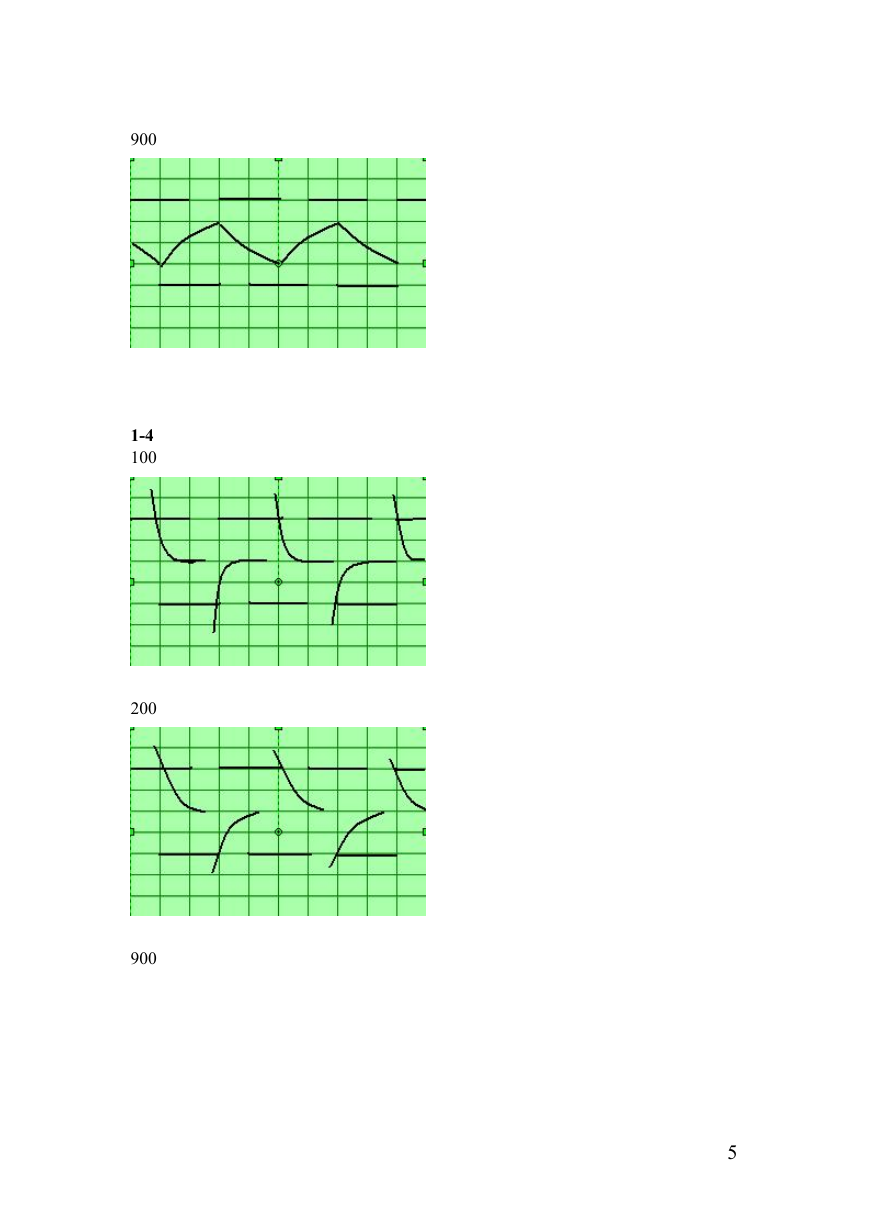

    900 1-4 100 200 900 5

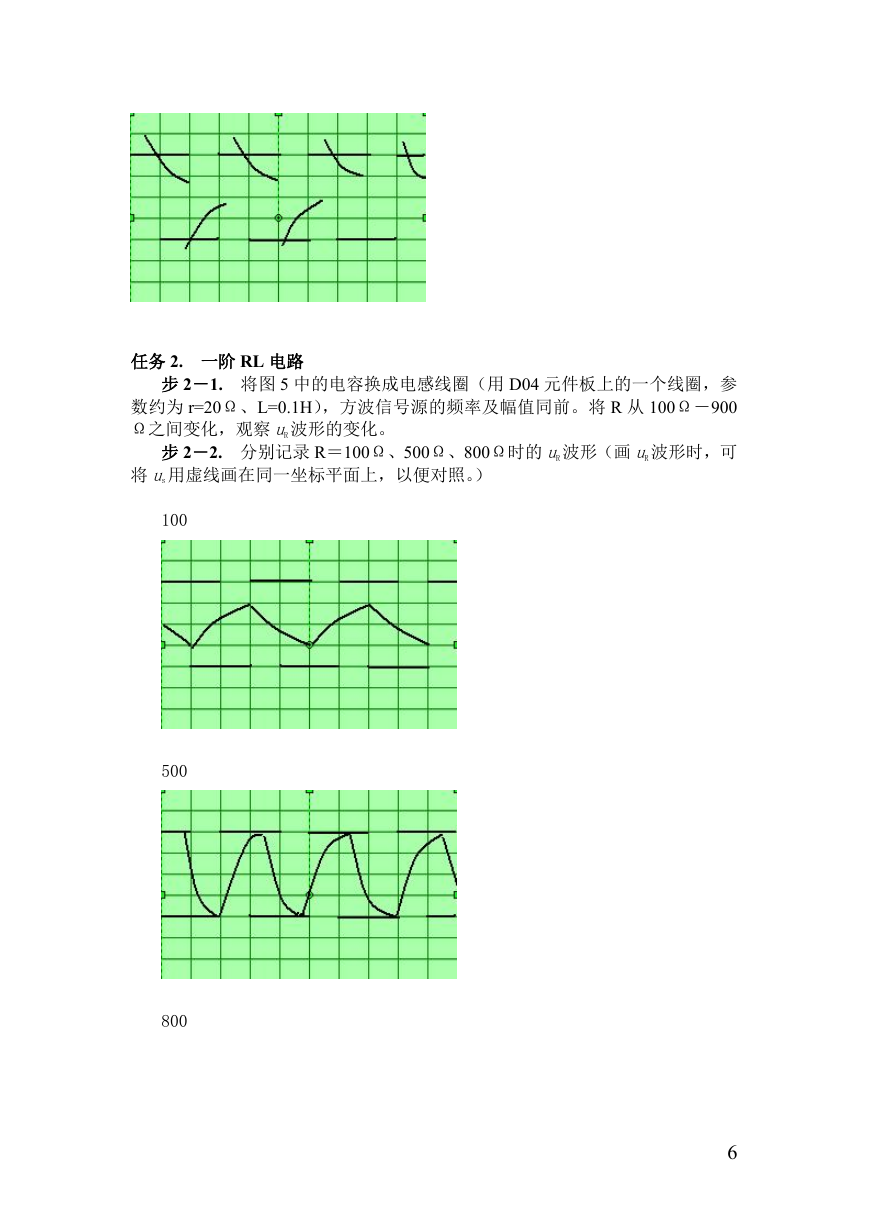

    任务 2. 一阶 RL 电路 步 2－1. 将图 5 中的电容换成电感线圈（用 D04 元件板上的一个线圈，参 数约为 r=20Ω、L=0.1H），方波信号源的频率及幅值同前。将 R 从 100Ω－900 Ω之间变化，观察 uR 波形的变化。 步 2－2. 分别记录 R＝100Ω、500Ω、800Ω时的 uR 波形（画 uR 波形时，可 将 us 用虚线画在同一坐标平面上，以便对照。） 100 500 800 6

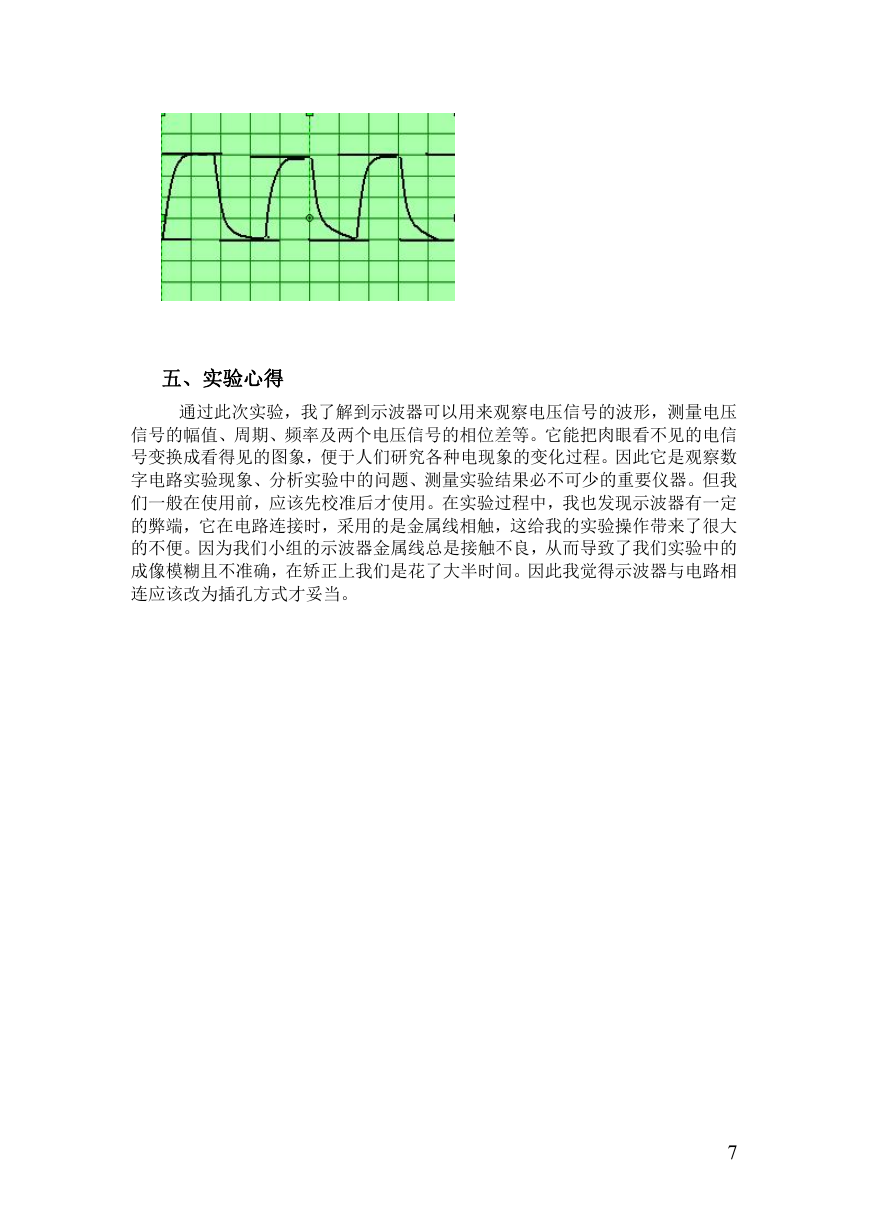

    五、实验心得 通过此次实验，我了解到示波器可以用来观察电压信号的波形，测量电压 信号的幅值、周期、频率及两个电压信号的相位差等。它能把肉眼看不见的电信 号变换成看得见的图象，便于人们研究各种电现象的变化过程。因此它是观察数 字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。但我 们一般在使用前，应该先校准后才使用。在实验过程中，我也发现示波器有一定 的弊端，它在电路连接时，采用的是金属线相触，这给我的实验操作带来了很大 的不便。因为我们小组的示波器金属线总是接触不良，从而导致了我们实验中的 成像模糊且不准确，在矫正上我们是花了大半时间。因此我觉得示波器与电路相 连应该改为插孔方式才妥当。 7

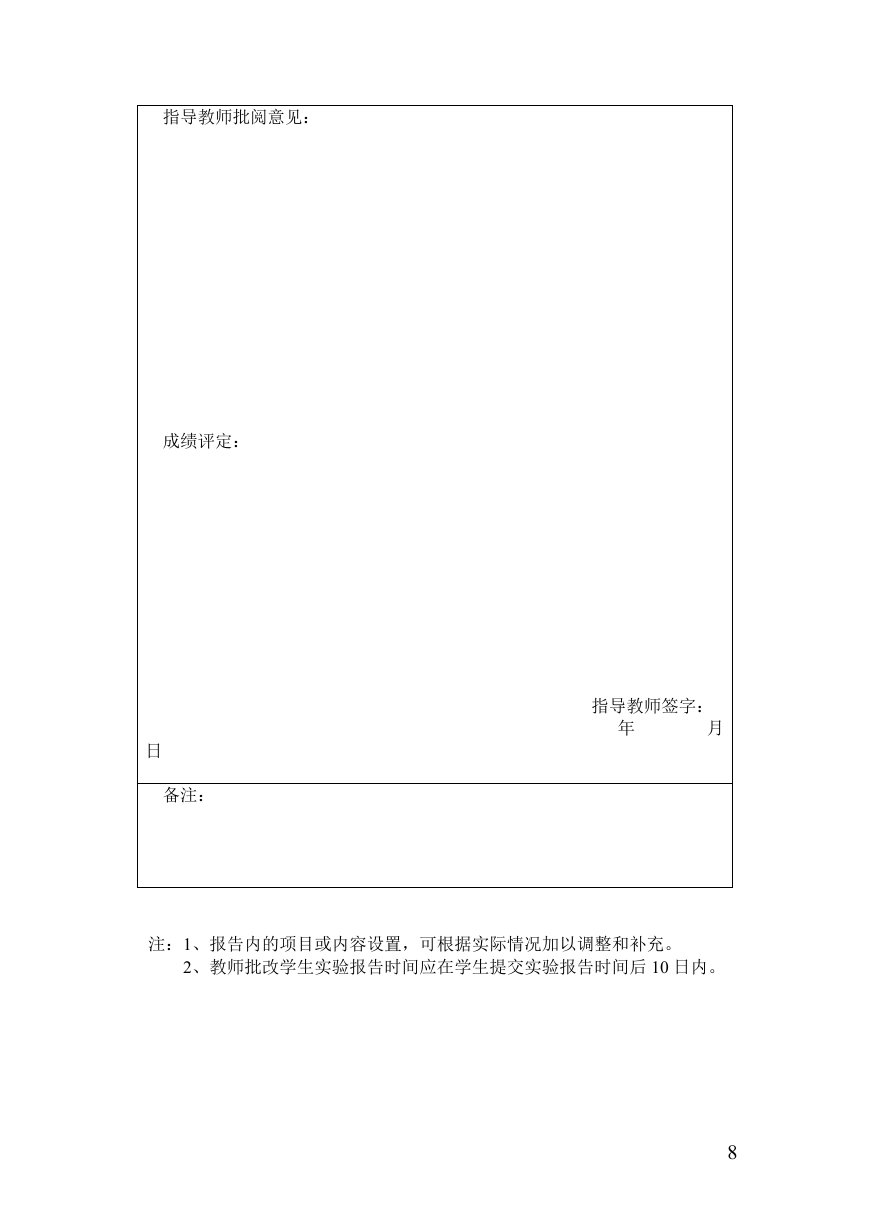

    指导教师批阅意见： 成绩评定： 日 备注： 指导教师签字： 年 月 注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。 2、教师批改学生实验报告时间应在学生提交实验报告时间后 10 日内。 8
