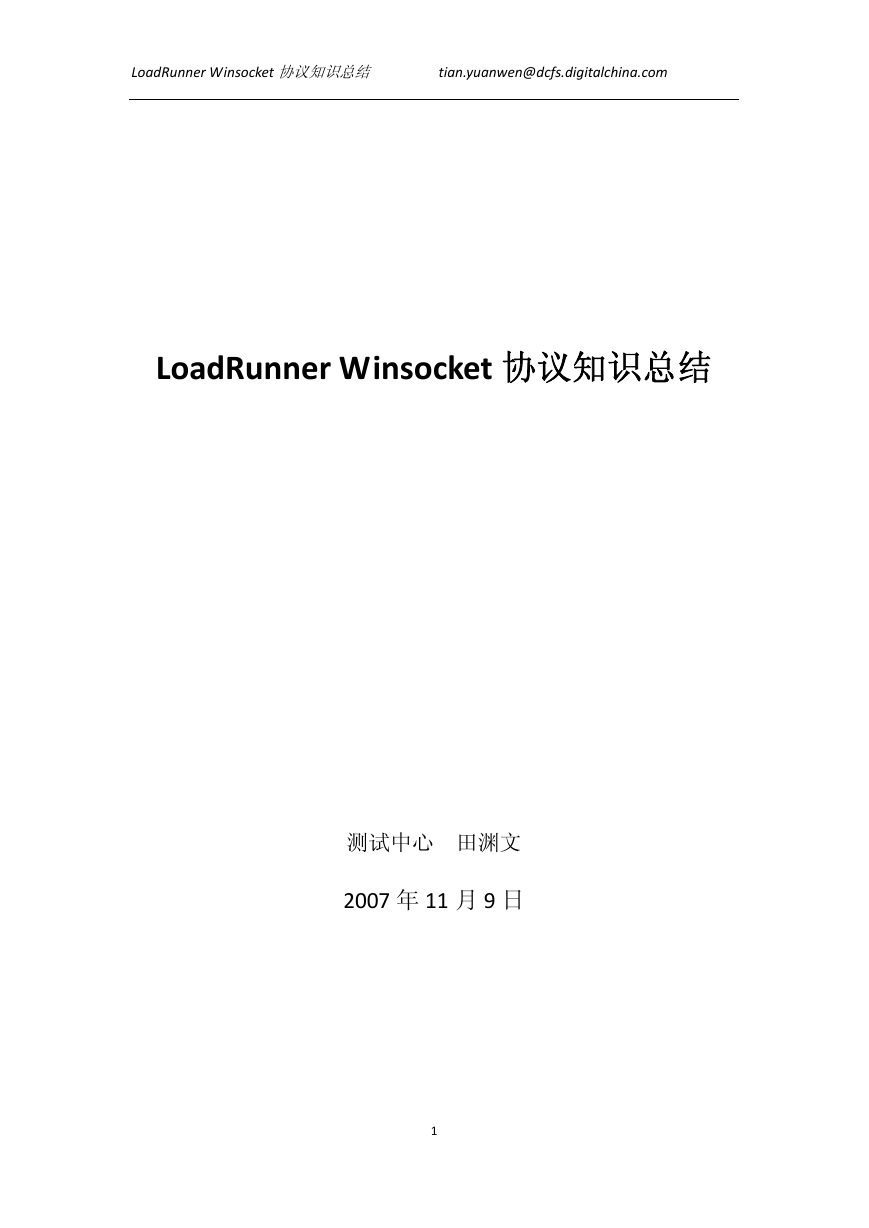

LoadRunner Winsocket 协议知识总结 tian.yuanwen@dcfs.digitalchina.com LoadRunner Winsocket 协议知识总结测试中心田渊文 2007 年 11 月 9 日 1

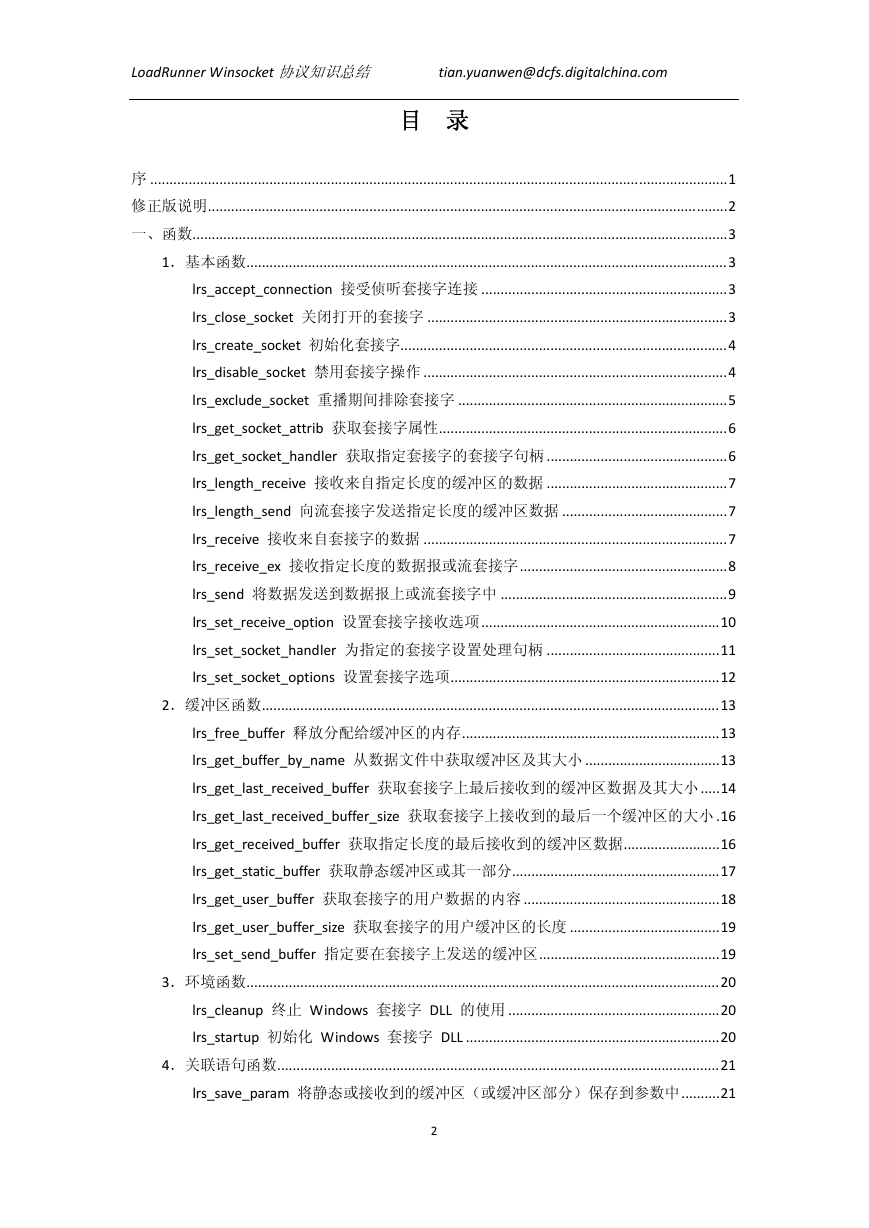

LoadRunner Winsocket 协议知识总结 tian.yuanwen@dcfs.digitalchina.com 目录序 ...................................................................................................................................................... 1 修正版说明 ....................................................................................................................................... 2 一、函数........................................................................................................................................... 3 1．基本函数 ............................................................................................................................. 3 lrs_accept_connection 接受侦听套接字连接 ................................................................ 3 lrs_close_socket 关闭打开的套接字 .............................................................................. 3 lrs_create_socket 初始化套接字..................................................................................... 4 lrs_disable_socket 禁用套接字操作 ............................................................................... 4 lrs_exclude_socket 重播期间排除套接字 ...................................................................... 5 lrs_get_socket_attrib 获取套接字属性 ........................................................................... 6 lrs_get_socket_handler 获取指定套接字的套接字句柄 ............................................... 6 lrs_length_receive 接收来自指定长度的缓冲区的数据 ............................................... 7 lrs_length_send 向流套接字发送指定长度的缓冲区数据 ........................................... 7 lrs_receive 接收来自套接字的数据 ............................................................................... 7 lrs_receive_ex 接收指定长度的数据报或流套接字 ...................................................... 8 lrs_send 将数据发送到数据报上或流套接字中 ........................................................... 9 lrs_set_receive_option 设置套接字接收选项 .............................................................. 10 lrs_set_socket_handler 为指定的套接字设置处理句柄 ............................................. 11 lrs_set_socket_options 设置套接字选项 ...................................................................... 12 2．缓冲区函数 ....................................................................................................................... 13 lrs_free_buffer 释放分配给缓冲区的内存 ................................................................... 13 lrs_get_buffer_by_name 从数据文件中获取缓冲区及其大小 ................................... 13 lrs_get_last_received_buffer 获取套接字上最后接收到的缓冲区数据及其大小 ..... 14 lrs_get_last_received_buffer_size 获取套接字上接收到的最后一个缓冲区的大小 . 16 lrs_get_received_buffer 获取指定长度的最后接收到的缓冲区数据 ......................... 16 lrs_get_static_buffer 获取静态缓冲区或其一部分...................................................... 17 lrs_get_user_buffer 获取套接字的用户数据的内容 ................................................... 18 lrs_get_user_buffer_size 获取套接字的用户缓冲区的长度 ....................................... 19 lrs_set_send_buffer 指定要在套接字上发送的缓冲区 ............................................... 19 3．环境函数 ........................................................................................................................... 20 lrs_cleanup 终止 Windows 套接字 DLL 的使用 ....................................................... 20 lrs_startup 初始化 Windows 套接字 DLL .................................................................. 20 4．关联语句函数 ................................................................................................................... 21 lrs_save_param 将静态或接收到的缓冲区（或缓冲区部分）保存到参数中 .......... 21 2

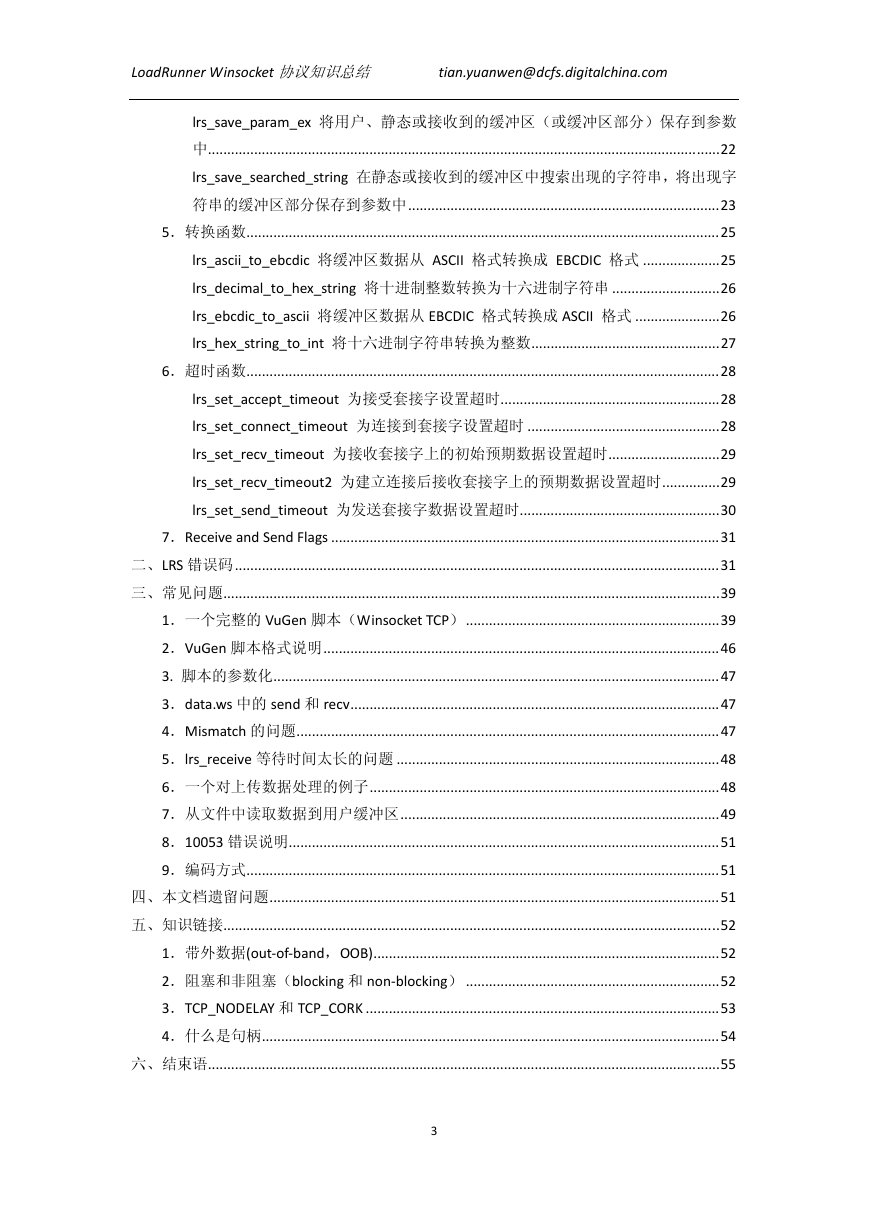

LoadRunner Winsocket 协议知识总结 tian.yuanwen@dcfs.digitalchina.com lrs_save_param_ex 将用户、静态或接收到的缓冲区（或缓冲区部分）保存到参数中 ..................................................................................................................................... 22 lrs_save_searched_string 在静态或接收到的缓冲区中搜索出现的字符串，将出现字符串的缓冲区部分保存到参数中 ................................................................................. 23 5．转换函数 ........................................................................................................................... 25 lrs_ascii_to_ebcdic 将缓冲区数据从 ASCII 格式转换成 EBCDIC 格式 .................... 25 lrs_decimal_to_hex_string 将十进制整数转换为十六进制字符串 ............................ 26 lrs_ebcdic_to_ascii 将缓冲区数据从 EBCDIC 格式转换成 ASCII 格式 ...................... 26 lrs_hex_string_to_int 将十六进制字符串转换为整数 ................................................. 27 6．超时函数 ........................................................................................................................... 28 lrs_set_accept_timeout 为接受套接字设置超时 ......................................................... 28 lrs_set_connect_timeout 为连接到套接字设置超时 .................................................. 28 lrs_set_recv_timeout 为接收套接字上的初始预期数据设置超时 ............................. 29 lrs_set_recv_timeout2 为建立连接后接收套接字上的预期数据设置超时 ............... 29 lrs_set_send_timeout 为发送套接字数据设置超时 .................................................... 30 7．Receive and Send Flags ..................................................................................................... 31 二、LRS 错误码 .............................................................................................................................. 31 三、常见问题 ................................................................................................................................. 39 1．一个完整的 VuGen 脚本（Winsocket TCP） .................................................................. 39 2．VuGen 脚本格式说明 ....................................................................................................... 46 3. 脚本的参数化 .................................................................................................................... 47 3．data.ws 中的 send 和 recv ................................................................................................ 47 4．Mismatch 的问题 .............................................................................................................. 47 5．lrs_receive 等待时间太长的问题 .................................................................................... 48 6．一个对上传数据处理的例子 ........................................................................................... 48 7．从文件中读取数据到用户缓冲区 ................................................................................... 49 8．10053 错误说明................................................................................................................ 51 9．编码方式 ........................................................................................................................... 51 四、本文档遗留问题 ..................................................................................................................... 51 五、知识链接 ................................................................................................................................. 52 1．带外数据(out‐of‐band，OOB) .......................................................................................... 52 2．阻塞和非阻塞（blocking 和 non‐blocking） .................................................................. 52 3．TCP_NODELAY 和 TCP_CORK ............................................................................................ 53 4．什么是句柄 ....................................................................................................................... 54 六、结束语 ..................................................................................................................................... 55 3

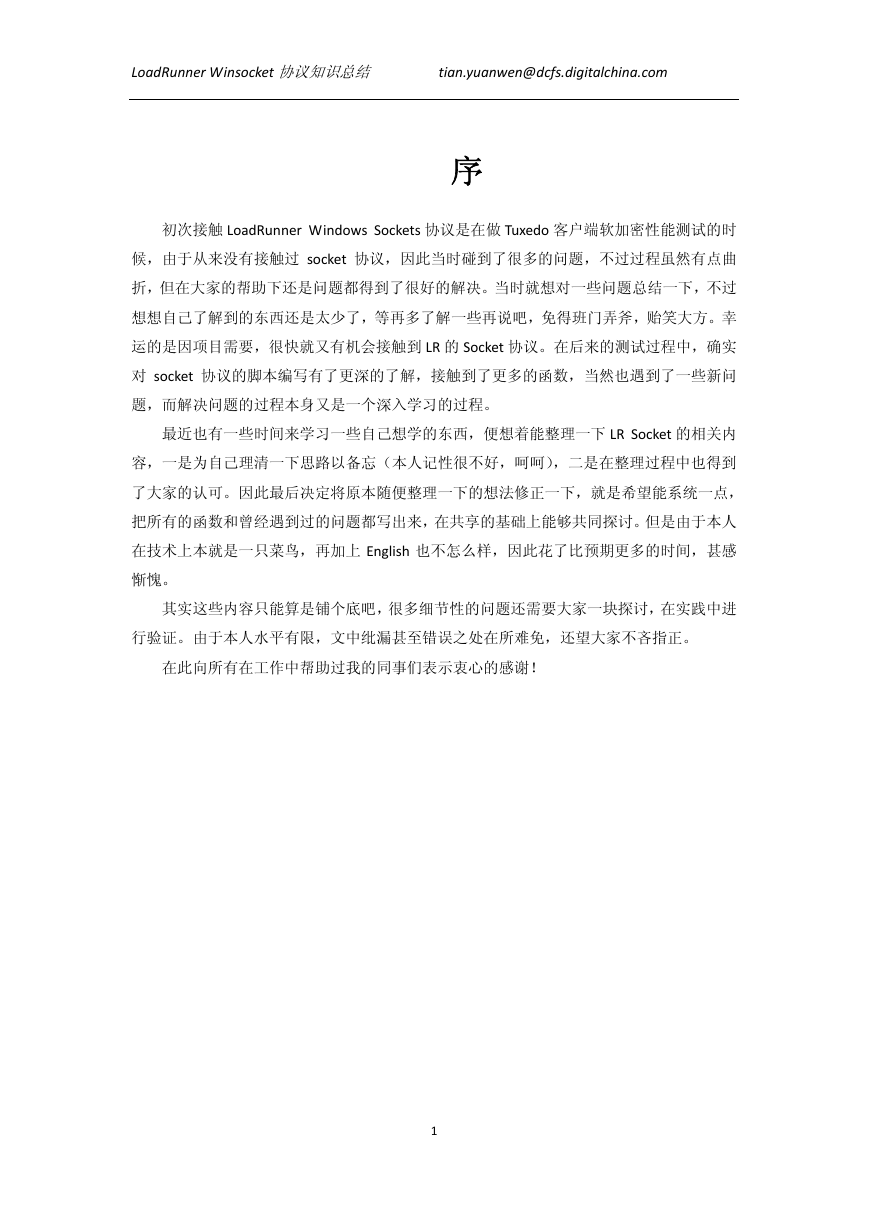

LoadRunner Winsocket 协议知识总结 tian.yuanwen@dcfs.digitalchina.com 序初次接触 LoadRunner Windows Sockets 协议是在做 Tuxedo 客户端软加密性能测试的时候，由于从来没有接触过 socket 协议，因此当时碰到了很多的问题，不过过程虽然有点曲折，但在大家的帮助下还是问题都得到了很好的解决。当时就想对一些问题总结一下，不过想想自己了解到的东西还是太少了，等再多了解一些再说吧，免得班门弄斧，贻笑大方。幸运的是因项目需要，很快就又有机会接触到 LR 的 Socket 协议。在后来的测试过程中，确实对 socket 协议的脚本编写有了更深的了解，接触到了更多的函数，当然也遇到了一些新问题，而解决问题的过程本身又是一个深入学习的过程。最近也有一些时间来学习一些自己想学的东西，便想着能整理一下 LR Socket 的相关内容，一是为自己理清一下思路以备忘（本人记性很不好，呵呵），二是在整理过程中也得到了大家的认可。因此最后决定将原本随便整理一下的想法修正一下，就是希望能系统一点，把所有的函数和曾经遇到过的问题都写出来，在共享的基础上能够共同探讨。但是由于本人在技术上本就是一只菜鸟，再加上 English 也不怎么样，因此花了比预期更多的时间，甚感惭愧。其实这些内容只能算是铺个底吧，很多细节性的问题还需要大家一块探讨，在实践中进行验证。由于本人水平有限，文中纰漏甚至错误之处在所难免，还望大家不吝指正。在此向所有在工作中帮助过我的同事们表示衷心的感谢！ 1

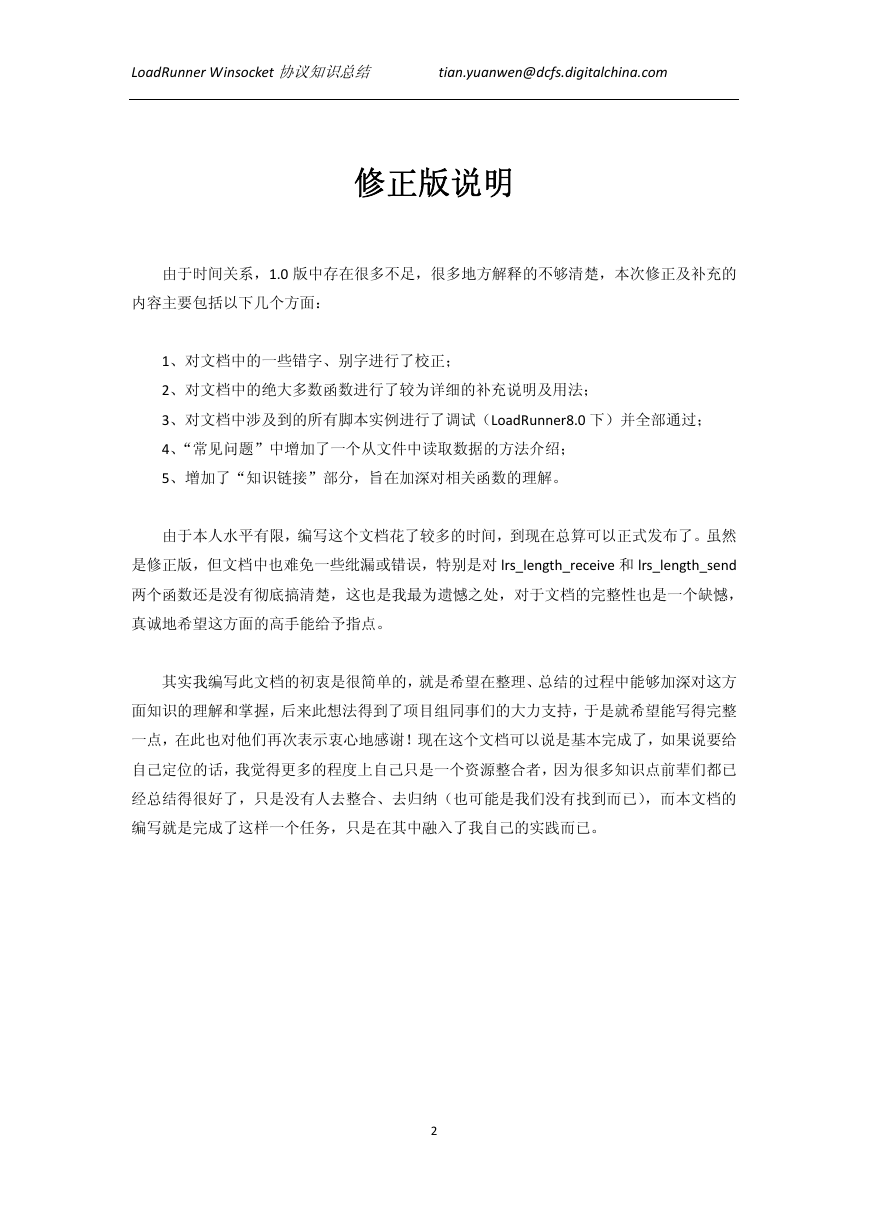

LoadRunner Winsocket 协议知识总结 tian.yuanwen@dcfs.digitalchina.com 修正版说明由于时间关系，1.0 版中存在很多不足，很多地方解释的不够清楚，本次修正及补充的内容主要包括以下几个方面： 1、对文档中的一些错字、别字进行了校正； 2、对文档中的绝大多数函数进行了较为详细的补充说明及用法； 3、对文档中涉及到的所有脚本实例进行了调试（LoadRunner8.0 下）并全部通过； 4、“常见问题”中增加了一个从文件中读取数据的方法介绍； 5、增加了“知识链接”部分，旨在加深对相关函数的理解。由于本人水平有限，编写这个文档花了较多的时间，到现在总算可以正式发布了。虽然是修正版，但文档中也难免一些纰漏或错误，特别是对 lrs_length_receive 和 lrs_length_send 两个函数还是没有彻底搞清楚，这也是我最为遗憾之处，对于文档的完整性也是一个缺憾，真诚地希望这方面的高手能给予指点。其实我编写此文档的初衷是很简单的，就是希望在整理、总结的过程中能够加深对这方面知识的理解和掌握，后来此想法得到了项目组同事们的大力支持，于是就希望能写得完整一点，在此也对他们再次表示衷心地感谢！现在这个文档可以说是基本完成了，如果说要给自己定位的话，我觉得更多的程度上自己只是一个资源整合者，因为很多知识点前辈们都已经总结得很好了，只是没有人去整合、去归纳（也可能是我们没有找到而已），而本文档的编写就是完成了这样一个任务，只是在其中融入了我自己的实践而已。 2

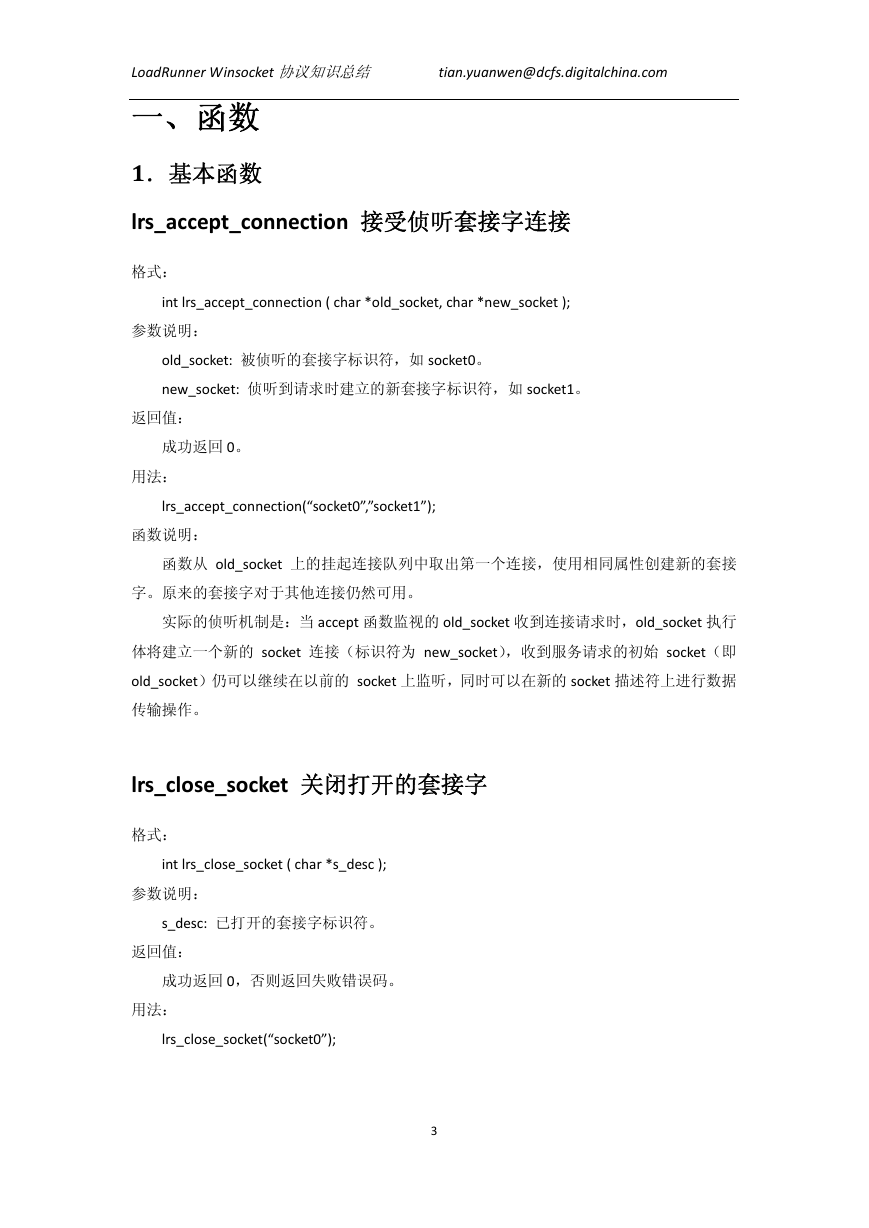

LoadRunner Winsocket 协议知识总结 tian.yuanwen@dcfs.digitalchina.com 一、函数 1．基本函数 lrs_accept_connection 接受侦听套接字连接格式： int lrs_accept_connection ( char *old_socket, char *new_socket ); 参数说明： old_socket: 被侦听的套接字标识符，如 socket0。 new_socket: 侦听到请求时建立的新套接字标识符，如 socket1。返回值：成功返回 0。用法： lrs_accept_connection(“socket0”,”socket1”); 函数说明：函数从 old_socket 上的挂起连接队列中取出第一个连接，使用相同属性创建新的套接字。原来的套接字对于其他连接仍然可用。实际的侦听机制是：当 accept 函数监视的 old_socket 收到连接请求时，old_socket 执行体将建立一个新的 socket 连接（标识符为 new_socket），收到服务请求的初始 socket（即 old_socket）仍可以继续在以前的 socket 上监听，同时可以在新的 socket 描述符上进行数据传输操作。 lrs_close_socket 关闭打开的套接字格式： int lrs_close_socket ( char *s_desc ); 参数说明： s_desc: 已打开的套接字标识符。返回值：成功返回 0，否则返回失败错误码。用法： lrs_close_socket(“socket0”); 3

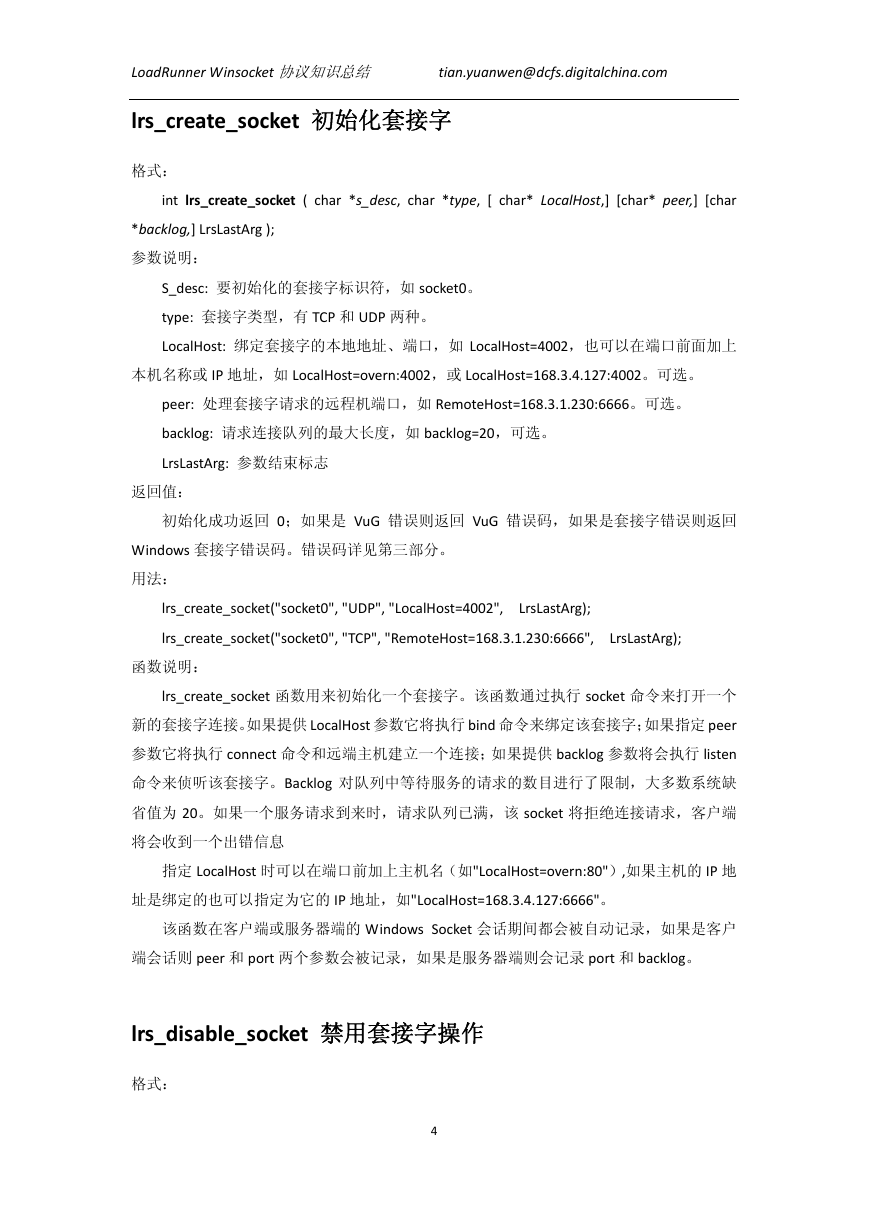

LoadRunner Winsocket 协议知识总结 tian.yuanwen@dcfs.digitalchina.com lrs_create_socket 初始化套接字格式： int lrs_create_socket ( char *s_desc, char *type, [ char* LocalHost,] [char* peer,] [char *backlog,] LrsLastArg ); 参数说明： S_desc: 要初始化的套接字标识符，如 socket0。 type: 套接字类型，有 TCP 和 UDP 两种。 LocalHost: 绑定套接字的本地地址、端口，如 LocalHost=4002，也可以在端口前面加上本机名称或 IP 地址，如 LocalHost=overn:4002，或 LocalHost=168.3.4.127:4002。可选。 peer: 处理套接字请求的远程机端口，如 RemoteHost=168.3.1.230:6666。可选。 backlog: 请求连接队列的最大长度，如 backlog=20，可选。 LrsLastArg: 参数结束标志返回值：初始化成功返回 0；如果是 VuG 错误则返回 VuG 错误码，如果是套接字错误则返回 Windows 套接字错误码。错误码详见第三部分。用法： lrs_create_socket("socket0", "UDP", "LocalHost=4002", LrsLastArg); lrs_create_socket("socket0", "TCP", "RemoteHost=168.3.1.230:6666", LrsLastArg); 函数说明： lrs_create_socket 函数用来初始化一个套接字。该函数通过执行 socket 命令来打开一个新的套接字连接。如果提供 LocalHost 参数它将执行 bind 命令来绑定该套接字；如果指定 peer 参数它将执行 connect 命令和远端主机建立一个连接；如果提供 backlog 参数将会执行 listen 命令来侦听该套接字。Backlog 对队列中等待服务的请求的数目进行了限制，大多数系统缺省值为 20。如果一个服务请求到来时，请求队列已满，该 socket 将拒绝连接请求，客户端将会收到一个出错信息指定 LocalHost 时可以在端口前加上主机名（如"LocalHost=overn:80"）,如果主机的 IP 地址是绑定的也可以指定为它的 IP 地址，如"LocalHost=168.3.4.127:6666"。该函数在客户端或服务器端的 Windows Socket 会话期间都会被自动记录，如果是客户端会话则 peer 和 port 两个参数会被记录，如果是服务器端则会记录 port 和 backlog。 lrs_disable_socket 禁用套接字操作格式： 4

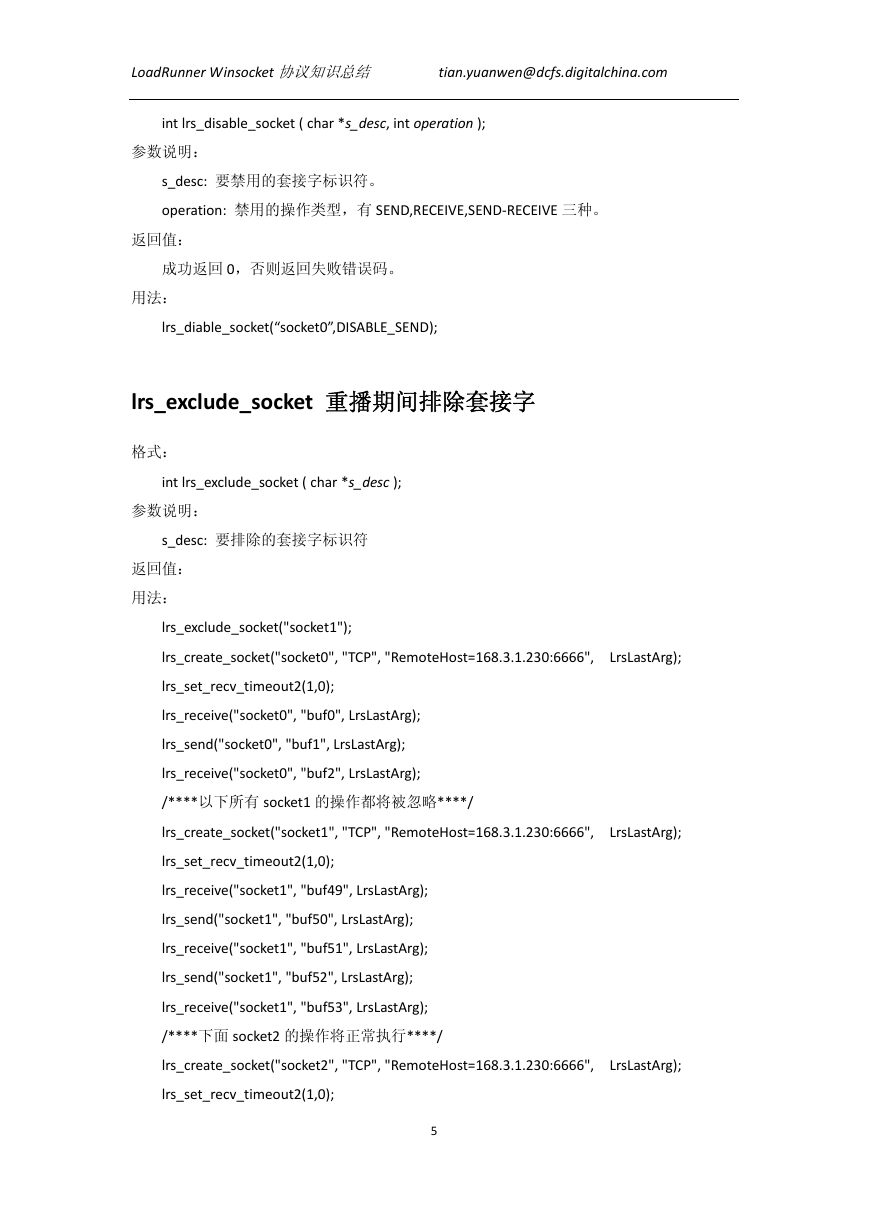

LoadRunner Winsocket 协议知识总结 tian.yuanwen@dcfs.digitalchina.com int lrs_disable_socket ( char *s_desc, int operation ); 参数说明： s_desc: 要禁用的套接字标识符。 operation: 禁用的操作类型，有 SEND,RECEIVE,SEND‐RECEIVE 三种。返回值：成功返回 0，否则返回失败错误码。用法： lrs_diable_socket(“socket0”,DISABLE_SEND); lrs_exclude_socket 重播期间排除套接字格式： int lrs_exclude_socket ( char *s_desc ); 参数说明： s_desc: 要排除的套接字标识符返回值：用法： lrs_exclude_socket("socket1"); lrs_create_socket("socket0", "TCP", "RemoteHost=168.3.1.230:6666", LrsLastArg); lrs_set_recv_timeout2(1,0); lrs_receive("socket0", "buf0", LrsLastArg); lrs_send("socket0", "buf1", LrsLastArg); lrs_receive("socket0", "buf2", LrsLastArg); /****以下所有 socket1 的操作都将被忽略****/ lrs_create_socket("socket1", "TCP", "RemoteHost=168.3.1.230:6666", LrsLastArg); lrs_set_recv_timeout2(1,0); lrs_receive("socket1", "buf49", LrsLastArg); lrs_send("socket1", "buf50", LrsLastArg); lrs_receive("socket1", "buf51", LrsLastArg); lrs_send("socket1", "buf52", LrsLastArg); lrs_receive("socket1", "buf53", LrsLastArg); /****下面 socket2 的操作将正常执行****/ lrs_create_socket("socket2", "TCP", "RemoteHost=168.3.1.230:6666", LrsLastArg); lrs_set_recv_timeout2(1,0); 5
