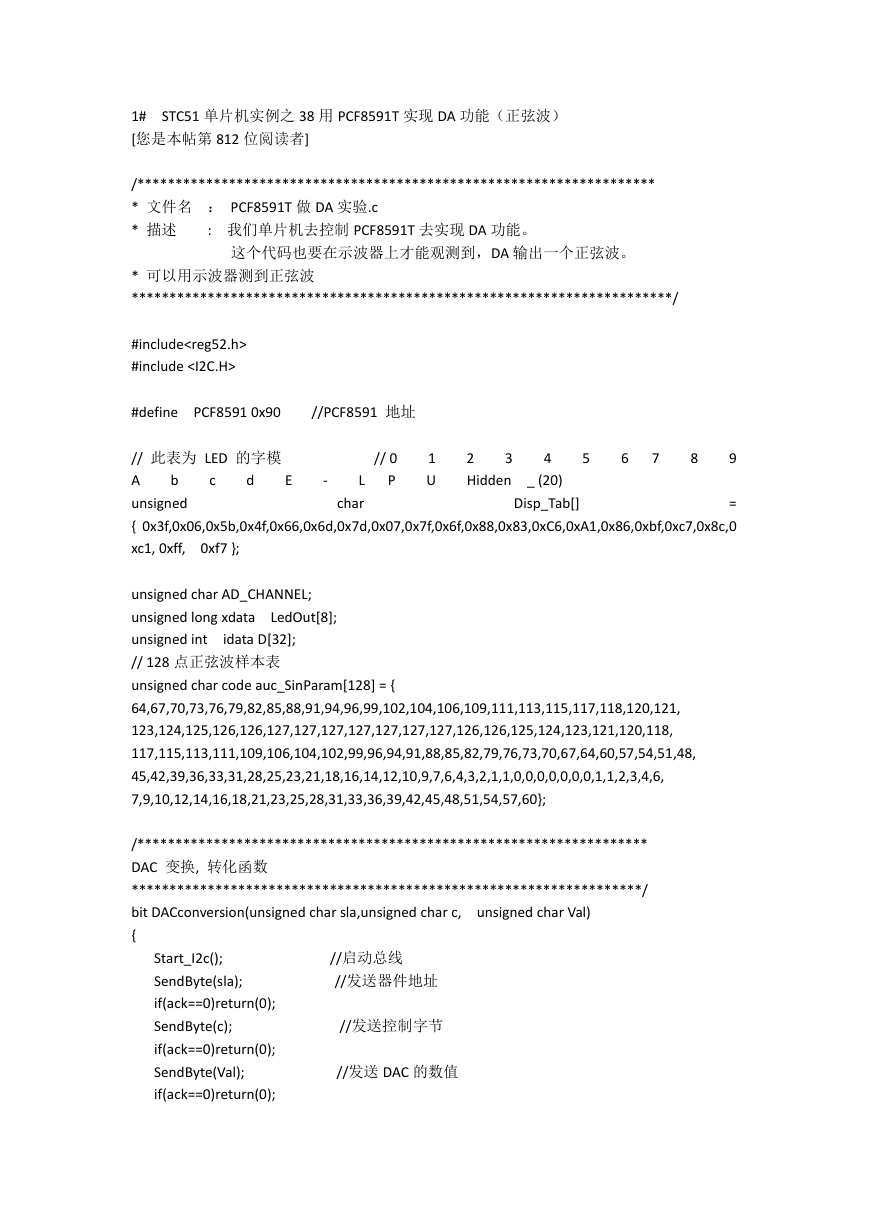

STC51 单片机实例之 38 用 PCF8591T 实现 DA 功能（正弦波） 1# [您是本帖第 812 位阅读者] /******************************************************************** * 文件名 ： PCF8591T 做 DA 实验.c * 描述 : 我们单片机去控制 PCF8591T 去实现 DA 功能。 这个代码也要在示波器上才能观测到，DA 输出一个正弦波。 * 可以用示波器测到正弦波 ***********************************************************************/ #include #include #define PCF8591 0x90 //PCF8591 地址 c d E - // 此表为 LED 的字模 A b unsigned = { 0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x88,0x83,0xC6,0xA1,0x86,0xbf,0xc7,0x8c,0 xc1, 0xff, 0xf7 }; 2 Hidden _ (20) Disp_Tab[] L char // 0 P 6 7 1 U 8 9 3 4 5 LedOut[8]; idata D[32]; unsigned char AD_CHANNEL; unsigned long xdata unsigned int // 128 点正弦波样本表 unsigned char code auc_SinParam[128] = { 64,67,70,73,76,79,82,85,88,91,94,96,99,102,104,106,109,111,113,115,117,118,120,121, 123,124,125,126,126,127,127,127,127,127,127,127,126,126,125,124,123,121,120,118, 117,115,113,111,109,106,104,102,99,96,94,91,88,85,82,79,76,73,70,67,64,60,57,54,51,48, 45,42,39,36,33,31,28,25,23,21,18,16,14,12,10,9,7,6,4,3,2,1,1,0,0,0,0,0,0,0,1,1,2,3,4,6, 7,9,10,12,14,16,18,21,23,25,28,31,33,36,39,42,45,48,51,54,57,60}; /******************************************************************* DAC 变换, 转化函数 *******************************************************************/ bit DACconversion(unsigned char sla,unsigned char c, unsigned char Val) { Start_I2c(); SendByte(sla); if(ack==0)return(0); SendByte(c); if(ack==0)return(0); SendByte(Val); if(ack==0)return(0); //启动总线 //发送器件地址 //发送控制字节 //发送 DAC 的数值 

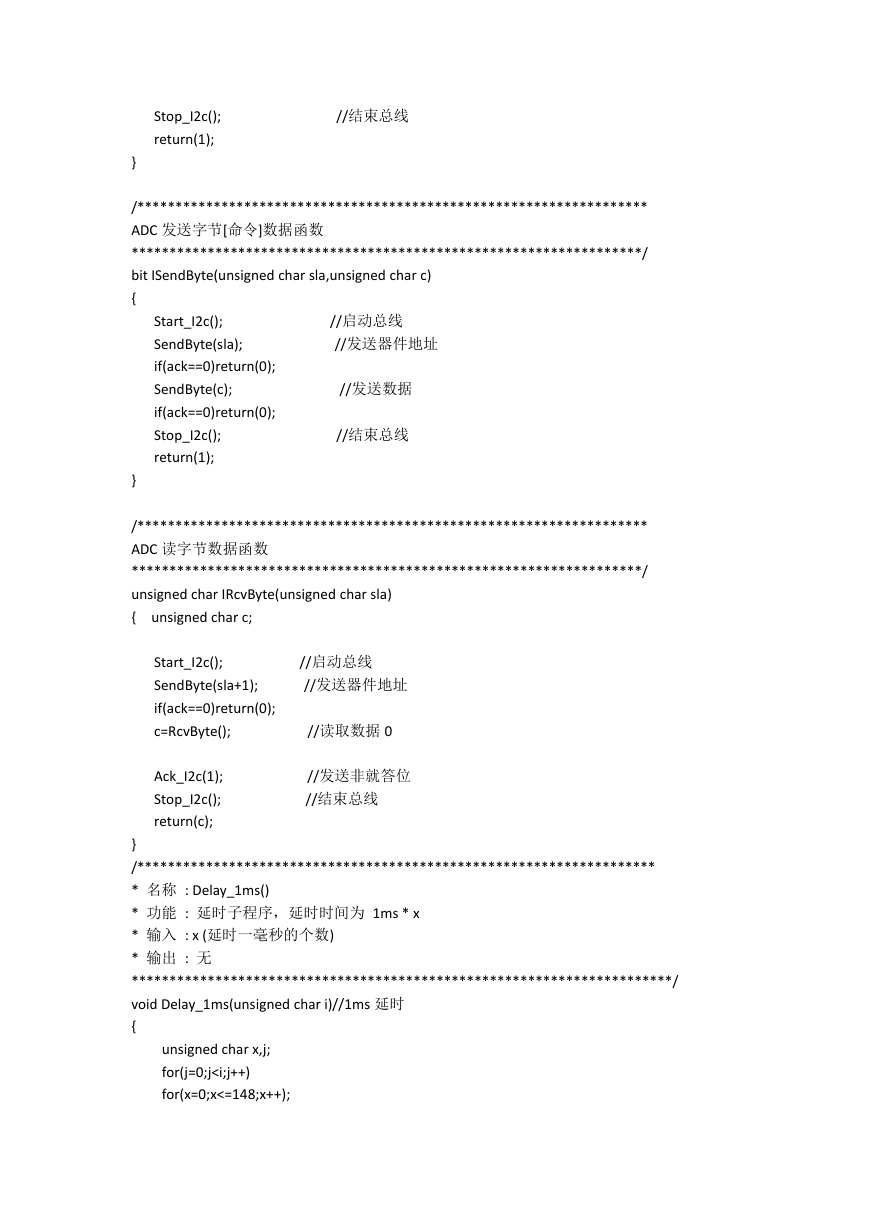

Stop_I2c(); return(1); } //结束总线 /******************************************************************* ADC 发送字节[命令]数据函数 *******************************************************************/ bit ISendByte(unsigned char sla,unsigned char c) { Start_I2c(); SendByte(sla); if(ack==0)return(0); SendByte(c); if(ack==0)return(0); Stop_I2c(); return(1); } //启动总线 //发送器件地址 //发送数据 //结束总线 /******************************************************************* ADC 读字节数据函数 *******************************************************************/ unsigned char IRcvByte(unsigned char sla) { unsigned char c; Start_I2c(); SendByte(sla+1); if(ack==0)return(0); c=RcvByte(); Ack_I2c(1); Stop_I2c(); return(c); //启动总线 //发送器件地址 //读取数据 0 //发送非就答位 //结束总线 } /******************************************************************** * 名称 : Delay_1ms() * 功能 : 延时子程序，延时时间为 1ms * x * 输入 : x (延时一毫秒的个数) * 输出 : 无 ***********************************************************************/ void Delay_1ms(unsigned char i)//1ms 延时 { unsigned char x,j; for(j=0;j

} //******************************************************************/ main() { unsigned char i=0; while(1) {/********以下 AD-DA 处理*************/ switch(AD_CHANNEL) { case 0: ISendByte(PCF8591,0x41); D[0]=IRcvByte(PCF8591)*2; break; //ADC0 模数转换 1 case 1: ISendByte(PCF8591,0x42); D[1]=IRcvByte(PCF8591)*2; break; case 2: ISendByte(PCF8591,0x43); //ADC1 模数转换 2 D[2]=IRcvByte(PCF8591)*2; break; //ADC2 模数转换 3 case 3: ISendByte(PCF8591,0x40); D[3]=IRcvByte(PCF8591)*2; break; //ADC3 模数转换 4 case 4: DACconversion(PCF8591,0x40, D[4]/4); //DAC 数模转换 break; } if(++AD_CHANNEL>4) AD_CHANNEL=0; /********以下将 AD 的值送到 LED 数码管显示*************/ D[4] = auc_SinParam[i++]*2; Delay_1ms(5); if(i==128) i=0; } } /************************* 此 部 分 为 I2C 总 线 的 驱 动 程 序 *************************************/ #include 

#include #include #define NOP() _Nop() #define _nop_() _nop_() /* 定义空指令 */ /*定义空指令*/ SCL=P1^5; //I2C 时钟 sbit sb
