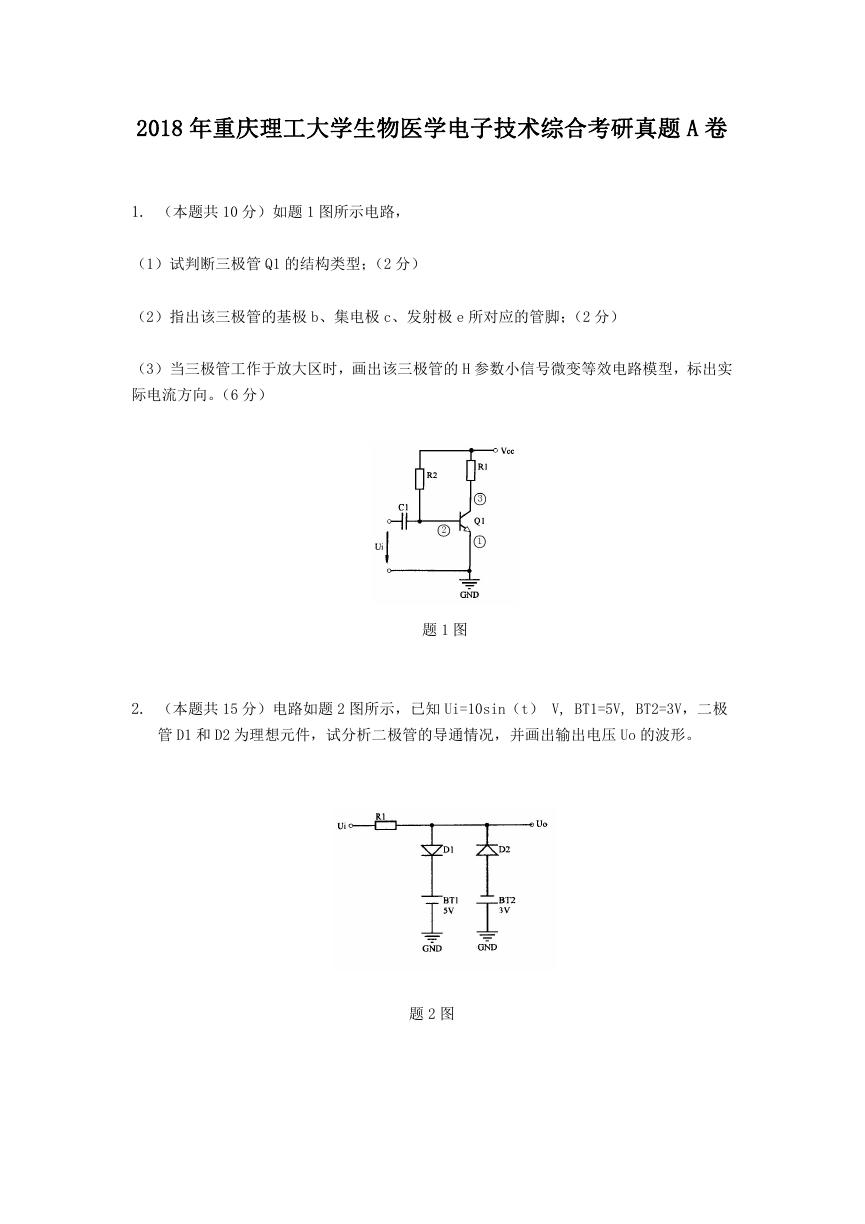

2018 年重庆理工大学生物医学电子技术综合考研真题 A 卷 1. （本题共 10 分）如题 1 图所示电路，（1）试判断三极管 Q1 的结构类型；（2 分）（2）指出该三极管的基极 b、集电极 c、发射极 e 所对应的管脚；（2 分）（3）当三极管工作于放大区时，画出该三极管的 H 参数小信号微变等效电路模型，标出实际电流方向。（6 分）题 1 图 2. （本题共 15 分）电路如题 2 图所示，已知 Ui=10sin（t） V, BT1=5V, BT2=3V，二极管 D1 和 D2 为理想元件，试分析二极管的导通情况，并画出输出电压 Uo 的波形。题 2 图

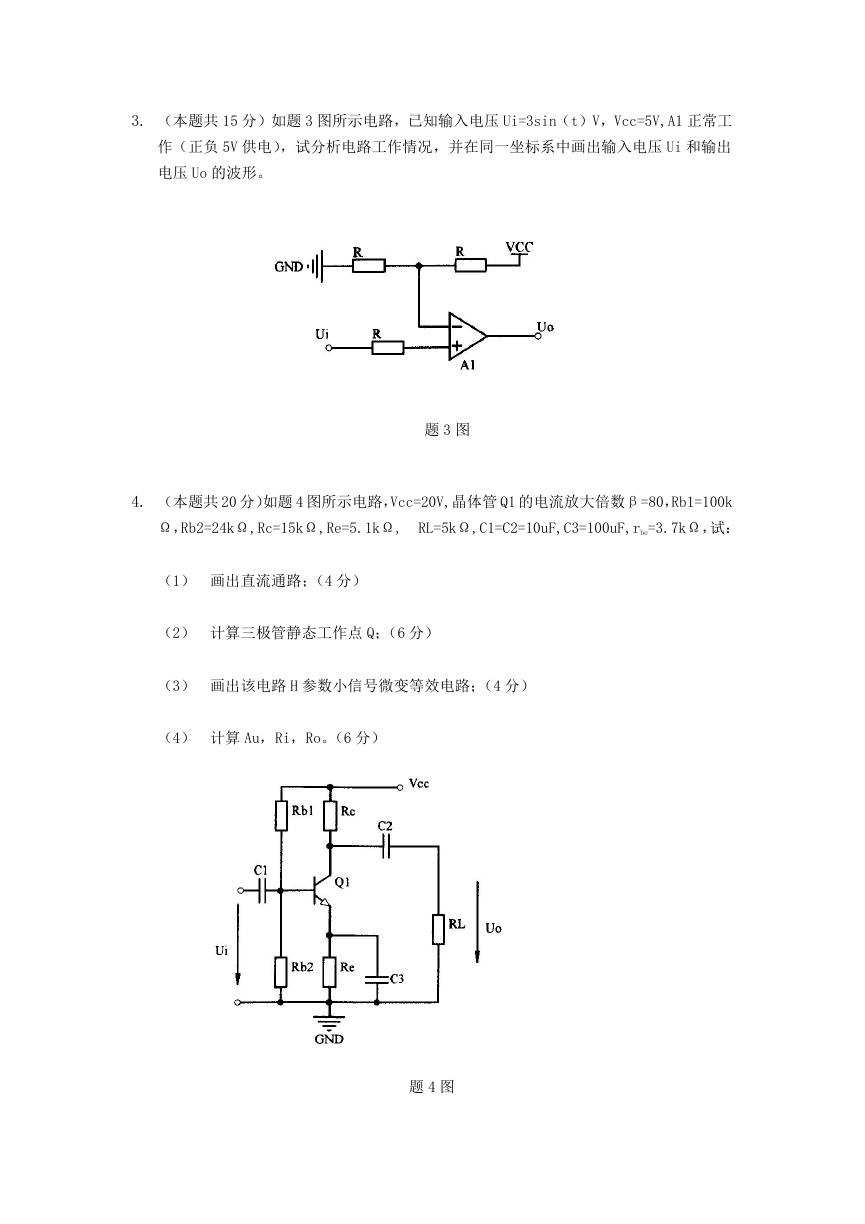

3. （本题共 15 分）如题 3 图所示电路，已知输入电压 Ui=3sin（t）V，Vcc=5V,A1 正常工作（正负 5V 供电），试分析电路工作情况，并在同一坐标系中画出输入电压 Ui 和输出电压 Uo 的波形。题 3 图 4. （本题共 20 分）如题 4 图所示电路，Vcc=20V,晶体管 Q1 的电流放大倍数β=80，Rb1=100k Ω，Rb2=24kΩ,Rc=15kΩ,Re=5.1kΩ, RL=5kΩ,C1=C2=10uF,C3=100uF,rbe=3.7kΩ，试：（1）画出直流通路；（4 分）（2）计算三极管静态工作点 Q；（6 分）（3）画出该电路 H 参数小信号微变等效电路；（4 分）（4）计算 Au，Ri，Ro。（6 分）题 4 图

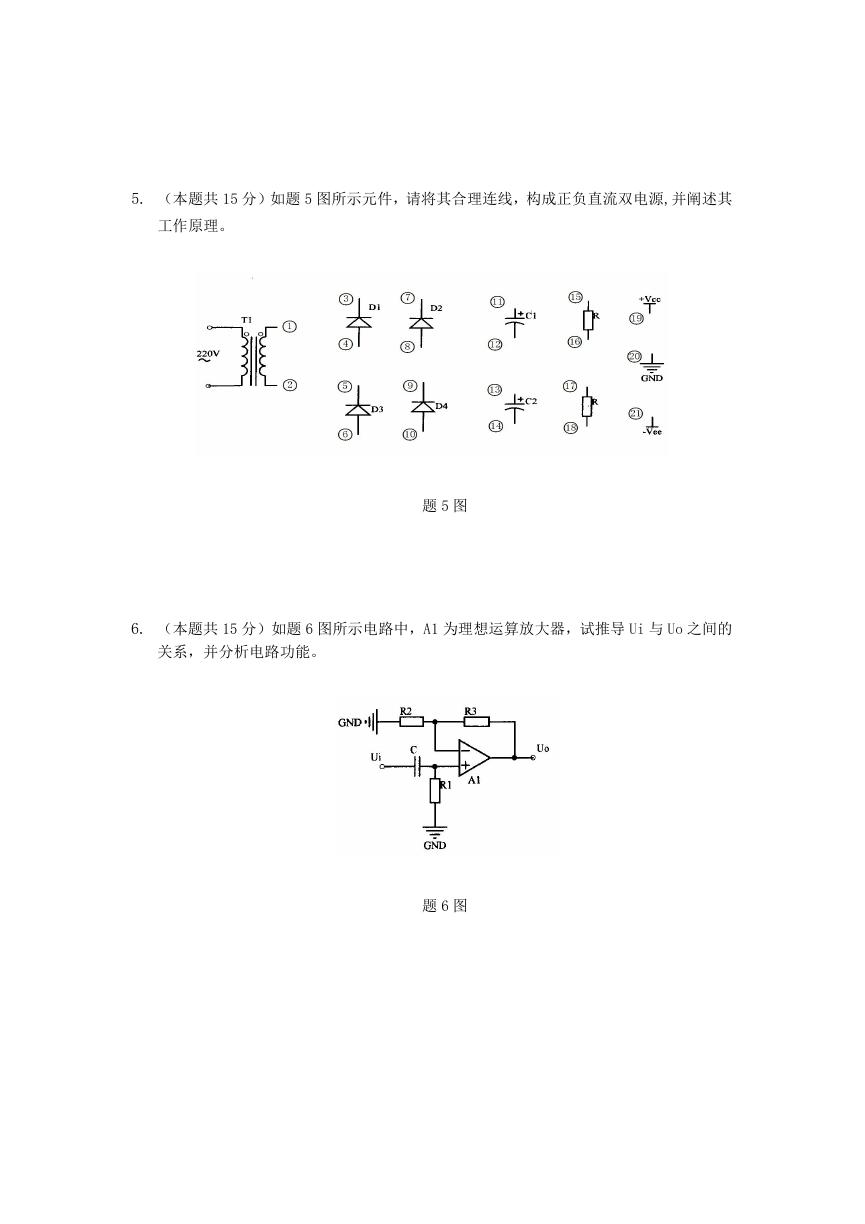

5. （本题共 15 分）如题 5 图所示元件，请将其合理连线，构成正负直流双电源,并阐述其工作原理。题 5 图 6. （本题共 15 分）如题 6 图所示电路中，A1 为理想运算放大器，试推导 Ui 与 Uo 之间的关系，并分析电路功能。题 6 图

7. （本题共 15 分）如题 7 图所示电路中，A1，A2 为理想运算放大器，试推导 Ui 与 Uo 之间的关系。题 7 图 8. （本题共 15 分）分析题 8 图所示电路，（1）试指出反馈元件并说明其反馈类型（包括：交直流，正/负反馈，串/并联，电压/电流反馈，级间/本级）；（9 分）（2）说明此电路引入反馈的作用。（6 分）题 8 图

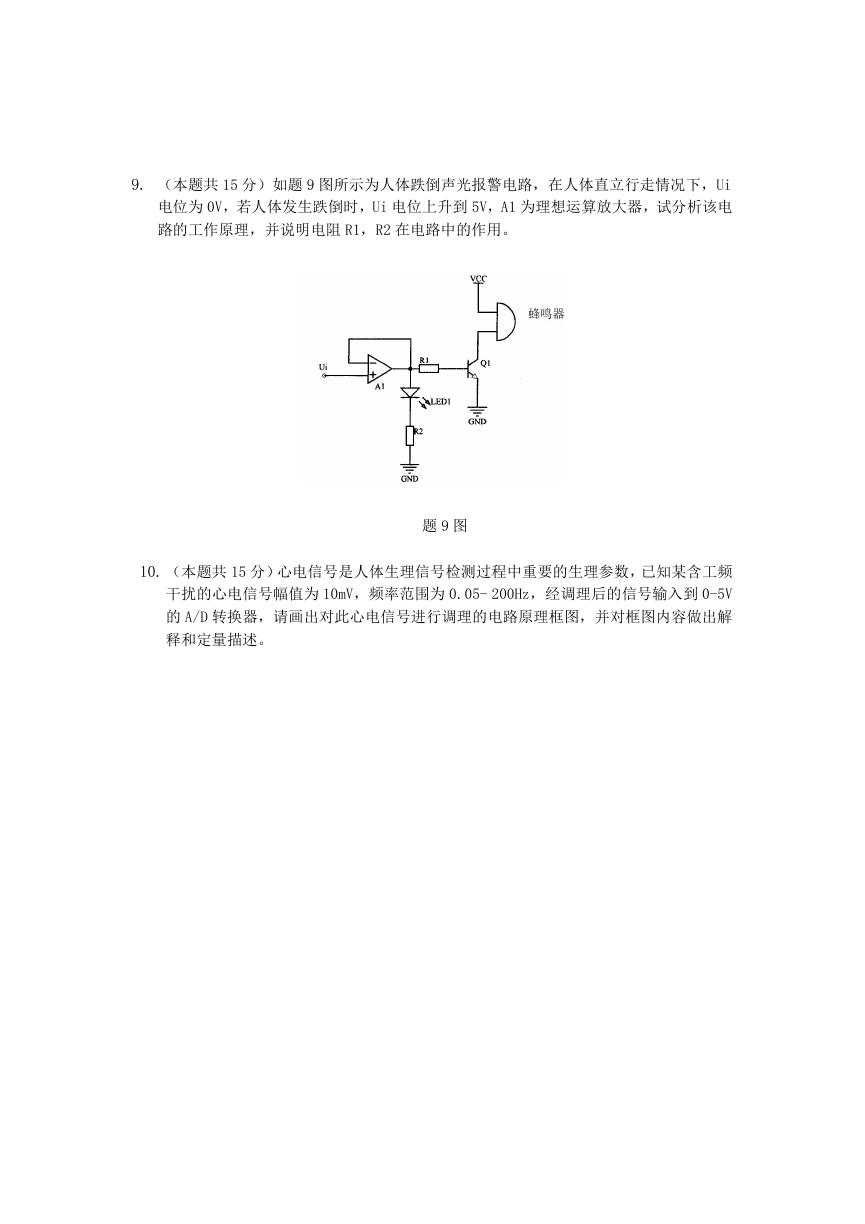

9. （本题共 15 分）如题 9 图所示为人体跌倒声光报警电路，在人体直立行走情况下，Ui 电位为 0V，若人体发生跌倒时，Ui 电位上升到 5V，A1 为理想运算放大器，试分析该电路的工作原理，并说明电阻 R1，R2 在电路中的作用。题 9 图 10. （本题共 15 分）心电信号是人体生理信号检测过程中重要的生理参数，已知某含工频干扰的心电信号幅值为 10mV，频率范围为 0.05- 200Hz，经调理后的信号输入到 0-5V 的 A/D 转换器，请画出对此心电信号进行调理的电路原理框图，并对框图内容做出解释和定量描述。
