华为Nova2S 原厂图 维修流程图 指南针故障.pdf

发布时间：2022-03-26 发布人：admin 分类：说明书 资料大小：0.26M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

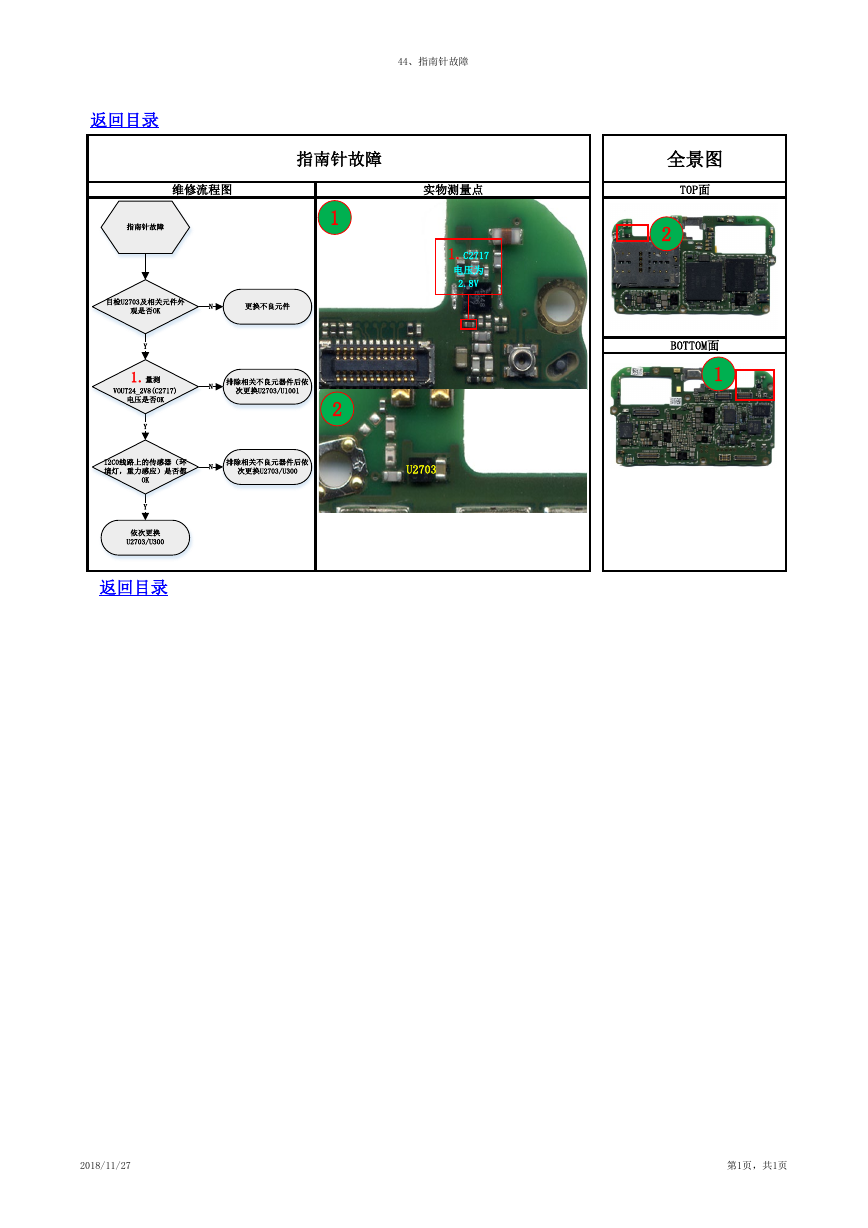

    44、指南针故障 指南针故障 维修流程图 实物测量点 返回目录 指南针故障 1.C2717 电压为 2.8V 1 2 目检U2703及相关元件外 观是否OK N 更换不良元件 Y 1.量测 VOUT24_2V8(C2717) 电压是否OK Y N 排除相关不良元器件后依 次更换U2703/U1001 全景图 TOP面 2 BOTTOM面 1 I2C0线路上的传感器（环 境灯，重力感应）是否都 N 排除相关不良元器件后依 次更换U2703/U300 U2703 OK Y 依次更换 U2703/U300 返回目录 2018/11/27 第1页，共1页
