    一、目的
    二、环境
    1.拓扑图
    2.硬件需求
    3.网络环境
    4.软件环境
    所有物理机和虚拟机操作系统为Windows Server 2012 DataCenter GUI x
    三、搭建过程
    1.首先在Vmhost1和Vmhost2上，安装故障转移群集功能，安装方式如下：
    ①. 点击系统左下角服务器管理器，将弹出服务器管理器仪表盘
    ②. 点击上图中“2 添加角色和功能”，将弹出添加角色和功能向导，请在此页面点击“下一步”
    ③. 在安装类型界面，选择“基于角色或基于功能的安装”，点击“下一步”
    ④. 在服务器选择界面，选择当前物理机，点击“下一步”
    ⑤. 在服务器角色界面，勾选“文件和存储服务”，确保其中的文件服务器和iscsi目标服务器两项被勾选，
    由于2012向导将角色和功能放在一起，虽然“文件和存储服务”与故障群集转移功能不相关，但跟故障群集的
    ⑥. 在选择功能界面勾选“故障转移群集”，完成后点击下一步
    ⑦. 确认后，点击安装完成安装过程，之后可能进行重新启动等操作。这样就可以找到两个所需的功能，一个是i
    ⑧. 上述过程，在vmhost2上重复安装。由于环境所限，故障转移群集的两台服务器vmhost1和vm
    2.下面将FileServer中的磁盘虚拟化，以用作共享存储：
    ①. 在FileServer服务器上打开服务器管理器仪表盘，点选刚安装好的“文件和存储服务”，如下图
    ②. 选择左边栏的iSCSI，右侧将变成iSCSI虚拟磁盘
    ③. 在此界面右上角的“任务”下拉列表里，点击新建虚拟磁盘，将弹出新建iSCSI虚拟磁盘向导，如下两图
    ④. 在虚拟磁盘名称界面，为虚拟磁盘其名，之后点击“下一步”
    ⑤. 在虚拟硬盘大小界面，系统会给出你所选择的磁盘上剩余的可用空间，请键入你希望的共享存储的大小。注：
    ⑥. 在iSCSI目标界面点击选择“新建iSCSI目标”，之后点击“下一步”
    ⑦.在目标名称和访问界面，输入名称，之后点击“下一步”
    ⑧. 在访问服务器界面，点击“添加”，将弹出添加发起程序ID界面，选择最下方的“输入选定类型的值”将下
    ⑨. 重复上述步骤，将vmhost2的IP也添加进去，之后点击“下一步”
    ⑩. 在启用验证服务界面，直接点击“下一步”在确认选择界面点击“创建”
    ⑾. 检查结果界面
    3.使用上述同样方式创建一个1-2G大小的磁盘，预留用作仲裁盘，之后再群集故障转移部分会有仲裁盘的设置
    4.创建完虚拟磁盘后，需要让vmhost1和vmhost2都能访问到此虚拟磁盘
    ①. 在Vmhost1上点击服务器管理器右上方的工具，选择iSCSI发起程序
    ②. 上述步骤之后，将弹出iSCSI发起程序属性，这是为了将两台作为群集节点的物理机能够访问文件服务器
    ③. 在目标框中输入文件服务器的IP地址，点击后方“快速连接”
    ④. 将弹出快速连接界面，下方会出现刚才创建的名为namejustforshow的链接，选择它，然后点
    ⑤. 这样，回到发起程序界面就会出现该名称已经被连接的显示。
    ⑥. 找到管理工具，点击计算机管理下的磁盘管理。如下图
    ⑦. 刚才我们创建的50GB空间的虚拟磁盘将会显示在vmhost1上
    ⑧. 右键点击，将此磁盘联机。联机后再次右键点击，选择初始化。右键点击下图部分，点击新建简单卷。
    ⑨. 在新建简单卷向导欢迎界面，点击“下一步”
    ⑩. 在指定卷大小界面，将简单卷容量全部划分，点击“下一步”
    ⑾. 给此磁盘选择一个方便记忆的磁盘号，点击“下一步”
    ⑿．在格式化分区，给磁盘选择一个方便记忆的名字。点击下一步
    ⒀. 没有错误的话点击完成确定设置
    请在Vmhost2上重复4中的①-⒀步骤
    5.完成上述步骤之后，就可以开始搭建故障转移群集了。点击左下角的开始，找到故障转移群集，如下图
    ①. 在故障转移群集界面点击创建群集，将弹出创建群集向导，在此界面点击“下一步”
    ②. 在添加主机界面点击浏览，输入vmhost1和vmhost2主机的名字，点击下一步
    ③. 在验证警告界面直接点击“下一步”
    ④. 接下来所有步骤都点击下一步，直到创建群集成功。
    ⑤. 打开群集的树形结构列表，点击群集名称->存储->磁盘。若是一个新的群集，就会在右侧看见刚才所创建
    ⑥. 右击该磁盘，选择添加到群集共享卷，该磁盘就会变成共享存储磁盘
    ⑦. 下面说一下仲裁盘，刚刚我们创建过一个1-2GB的存贮，仲裁盘的作用是：协调集群节点间的故障转移，
    ⑧. 选择“使用典型设置”，点击“下一步”
    ⑨. 接下来在各界面点击下一步，就完成了仲裁盘的设置
    ⑩.这样，故障转移群集搭建完毕。
    6.最后在创建虚拟机是，把虚拟机存贮在C盘，clusterStorage文件夹下的volume下，因为这

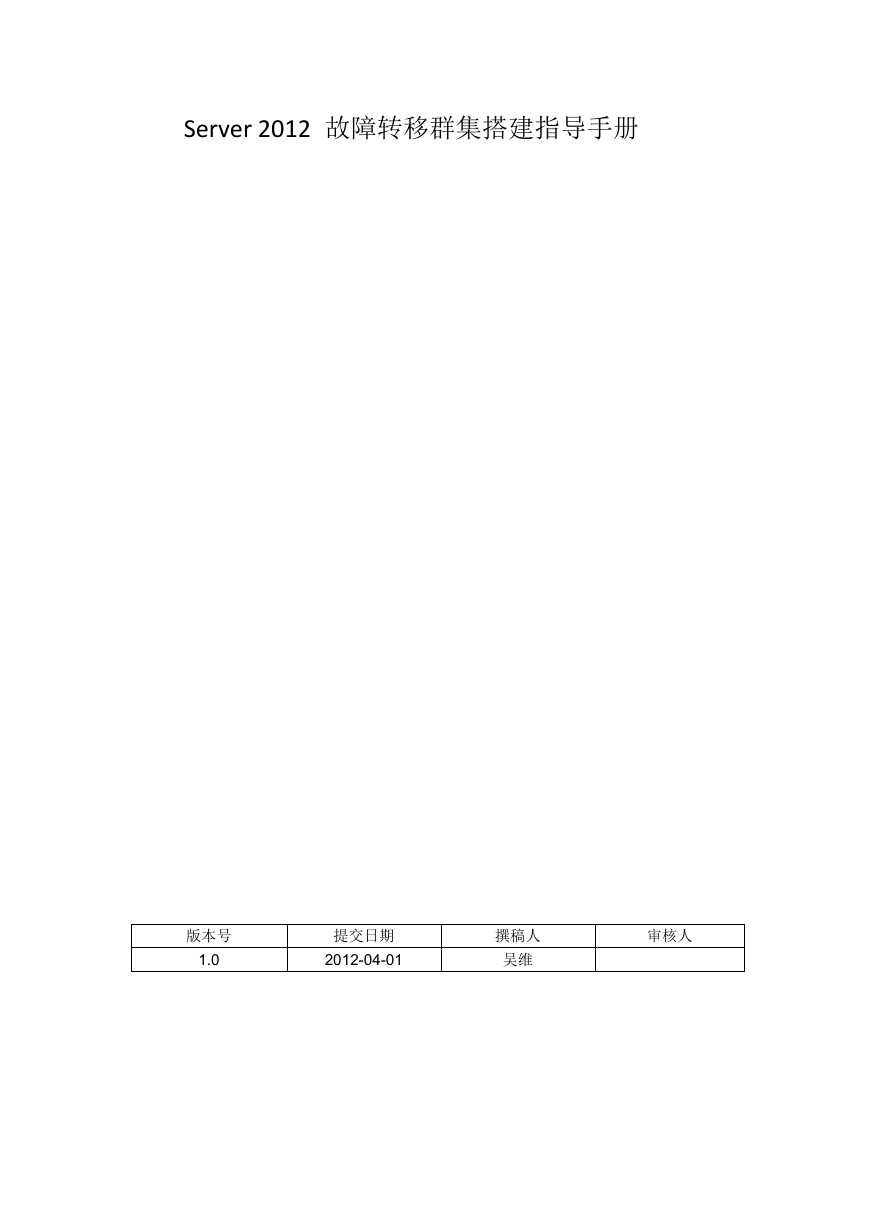

    Server 2012 故障转移群集搭建指导手册 版本号 1.0 提交日期 2012-04-01 撰稿人 吴维 审核人

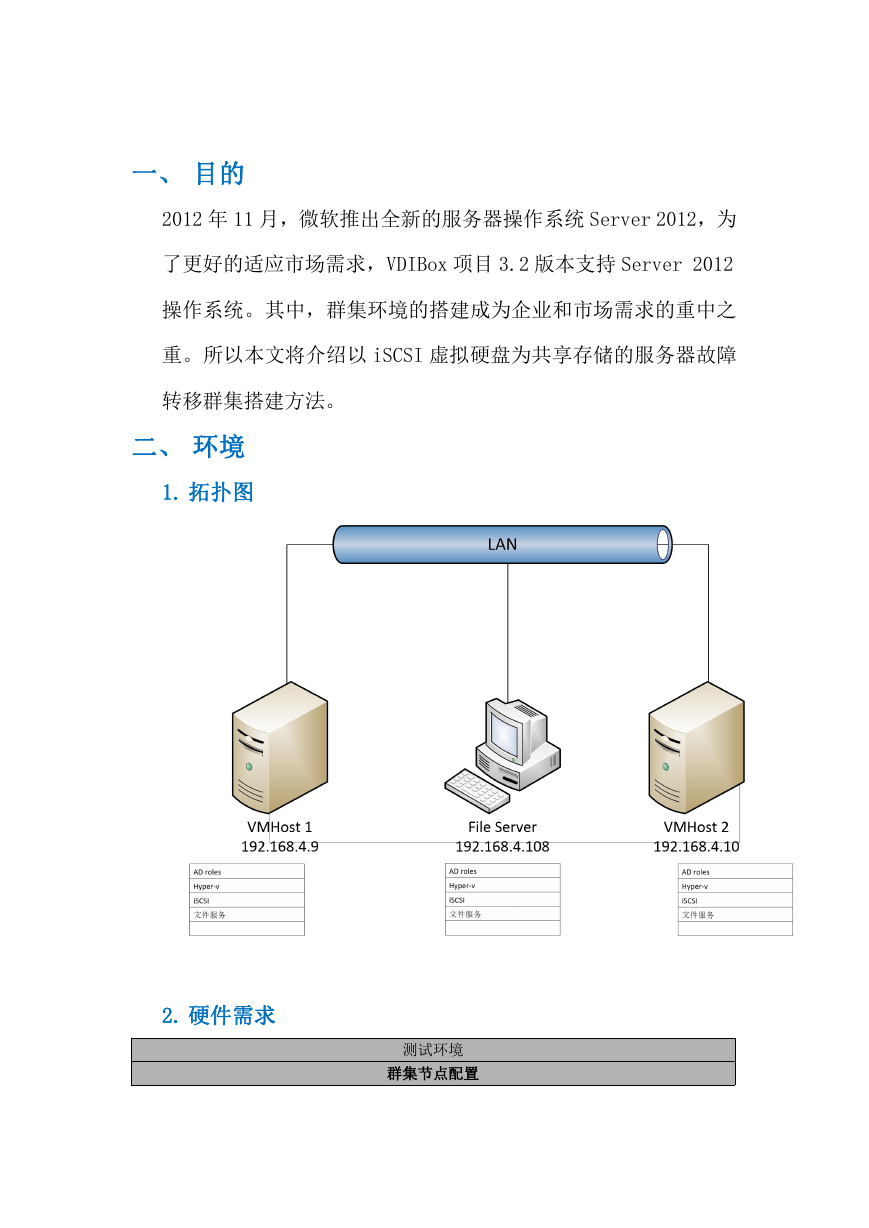

    一、 目的 2012 年 11 月，微软推出全新的服务器操作系统 Server 2012，为 了更好的适应市场需求，VDIBox 项目 3.2 版本支持 Server 2012 操作系统。其中，群集环境的搭建成为企业和市场需求的重中之 重。所以本文将介绍以 iSCSI 虚拟硬盘为共享存储的服务器故障 转移群集搭建方法。 二、 环境 1. 拓扑图 2. 硬件需求 测试环境 群集节点配置

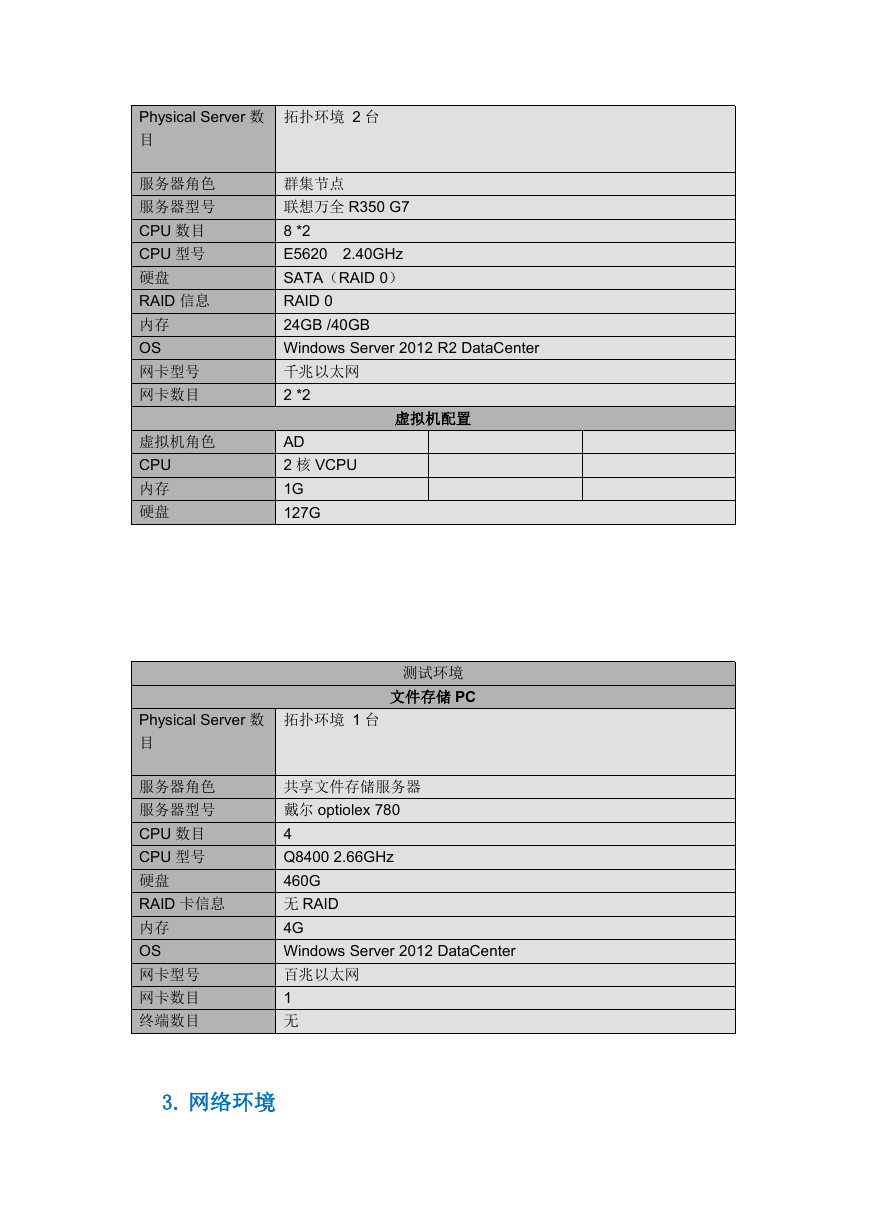

    Physical Server 数 目 拓扑环境 2 台 服务器角色 服务器型号 CPU 数目 CPU 型号 硬盘 RAID 信息 内存 OS 网卡型号 网卡数目 虚拟机角色 CPU 内存 硬盘 群集节点 联想万全 R350 G7 8 *2 E5620 2.40GHz SATA（RAID 0） RAID 0 24GB /40GB Windows Server 2012 R2 DataCenter 千兆以太网 2 *2 虚拟机配置 AD 2 核 VCPU 1G 127G 测试环境 文件存储 PC Physical Server 数 目 拓扑环境 1 台 服务器角色 服务器型号 CPU 数目 CPU 型号 硬盘 RAID 卡信息 内存 OS 网卡型号 网卡数目 终端数目 共享文件存储服务器 戴尔 optiolex 780 4 Q8400 2.66GHz 460G 无 RAID 4G Windows Server 2012 DataCenter 百兆以太网 1 无 3. 网络环境

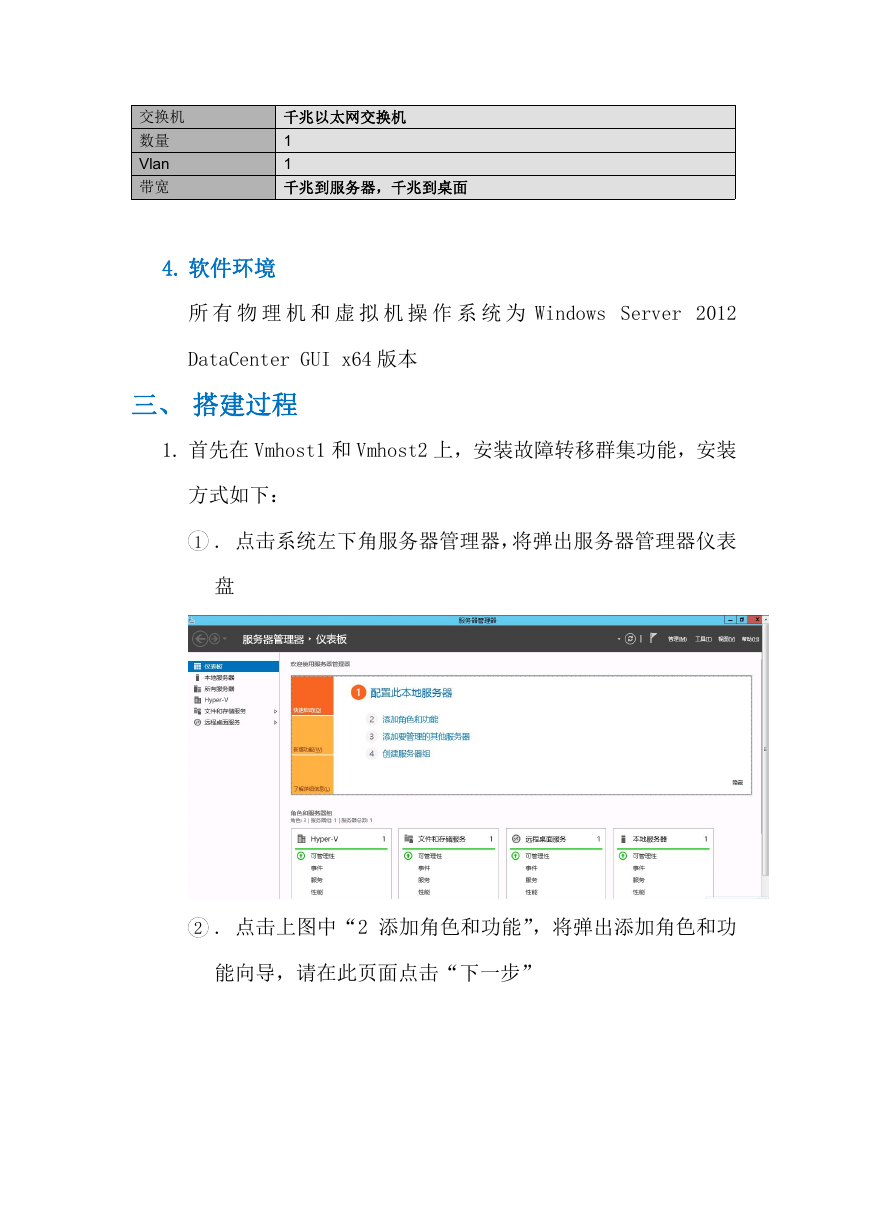

    交换机 数量 Vlan 带宽 千兆以太网交换机 1 1 千兆到服务器，千兆到桌面 4. 软件环境 所 有 物 理 机 和 虚 拟 机 操 作 系 统 为 Windows Server 2012 DataCenter GUI x64 版本 三、 搭建过程 1. 首先在 Vmhost1 和 Vmhost2 上，安装故障转移群集功能，安装 方式如下： 1 . 点击系统左下角服务器管理器，将弹出服务器管理器仪表 盘 2 . 点击上图中“2 添加角色和功能”，将弹出添加角色和功 能向导，请在此页面点击“下一步”

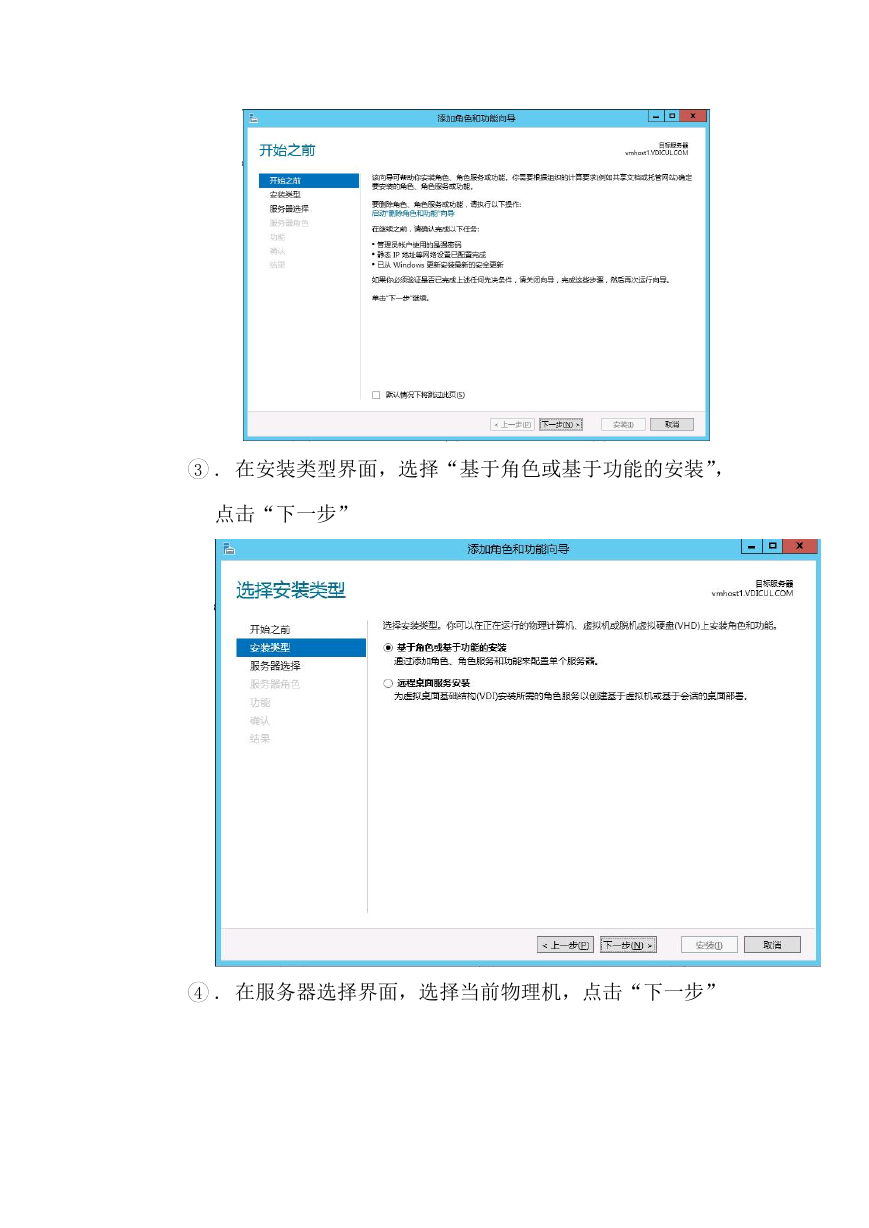

    3 . 在安装类型界面，选择“基于角色或基于功能的安装”， 点击“下一步” 4 . 在服务器选择界面，选择当前物理机，点击“下一步”

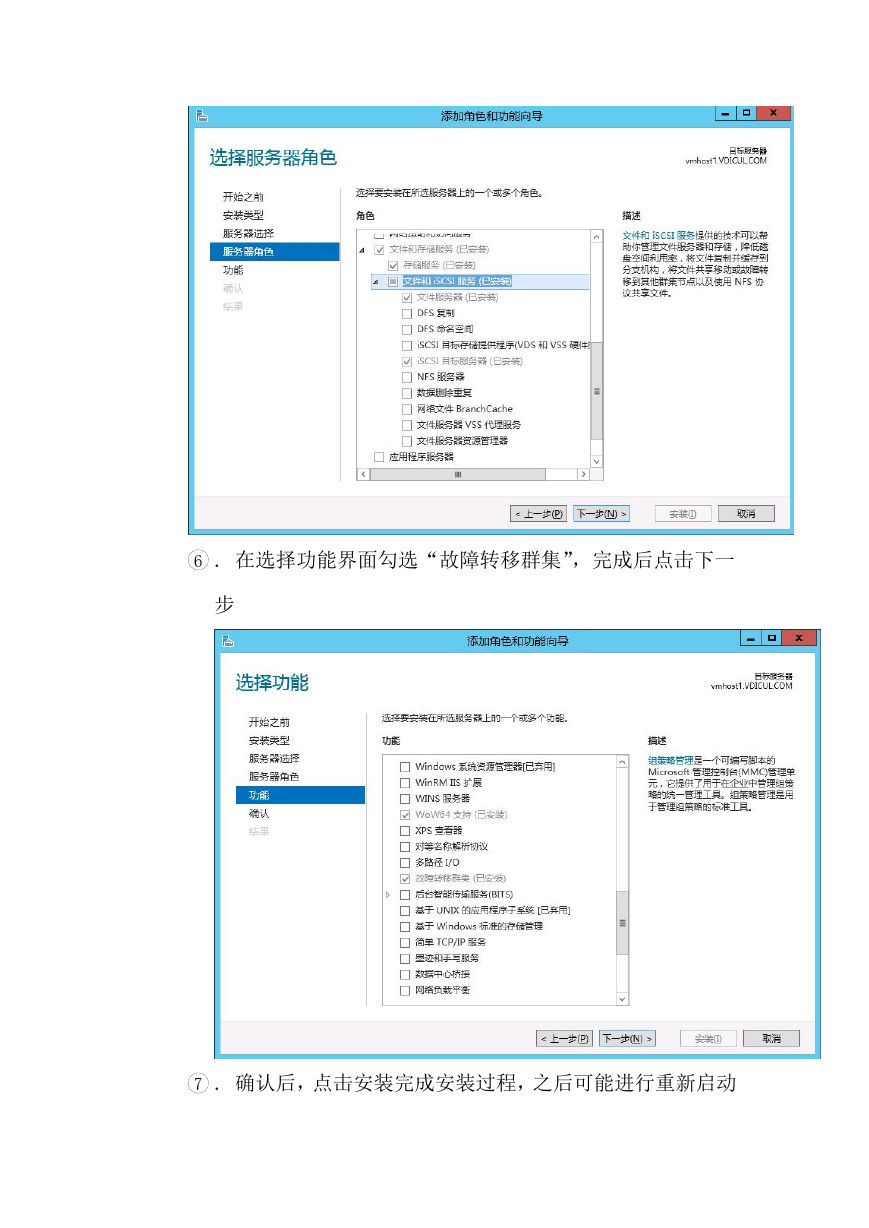

    5 . 在服务器角色界面，勾选“文件和存储服务”，确保其中 的文件服务器和 iscsi 目标服务器两项被勾选，如下图。 由于 2012 向导将角色和功能放在一起，虽然“文件和存储 服务”与故障群集转移功能不相关，但跟故障群集的共享存 储相关，故在此统一完成，不在之后重复赘述
    6 . 在选择功能界面勾选“故障转移群集”，完成后点击下一 步 7 . 确认后，点击安装完成安装过程，之后可能进行重新启动

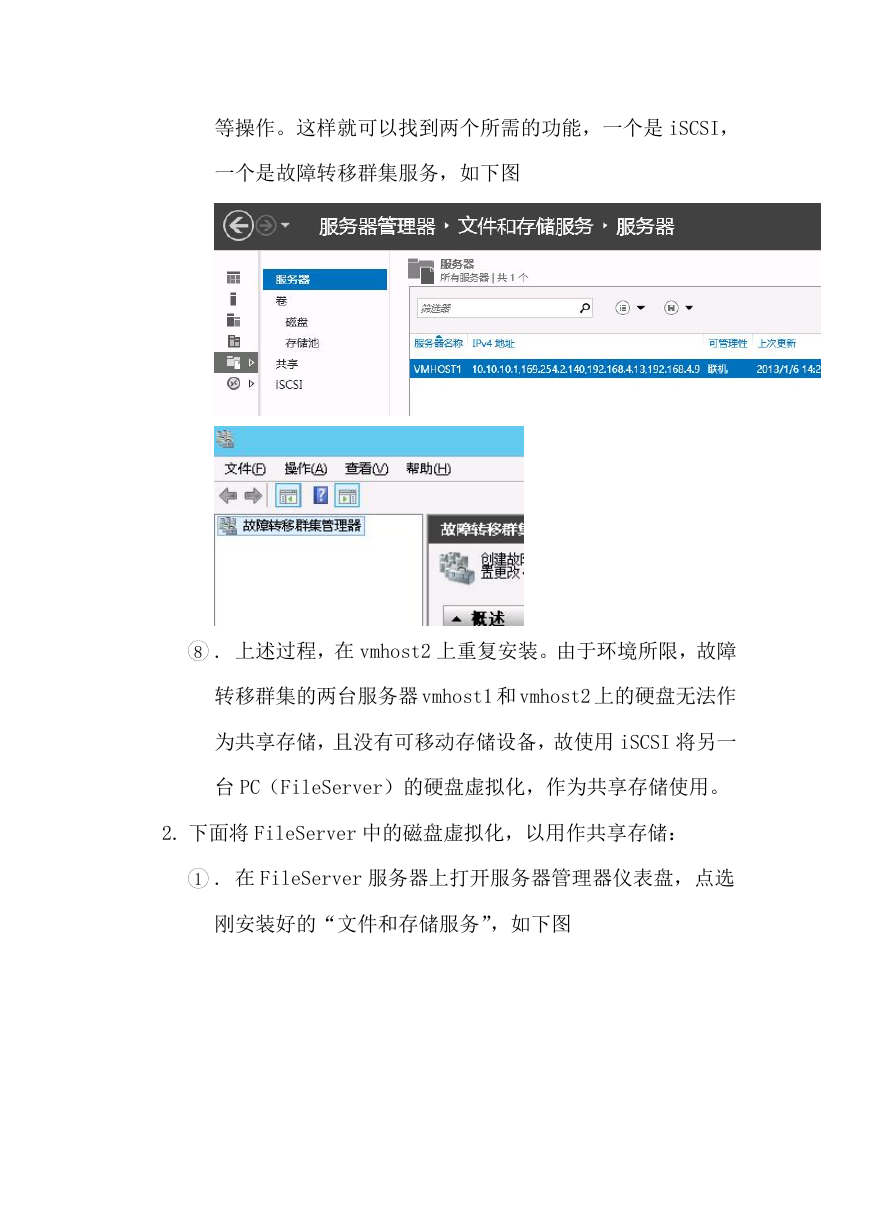

    等操作。这样就可以找到两个所需的功能，一个是 iSCSI， 一个是故障转移群集服务，如下图 8 . 上述过程，在 vmhost2 上重复安装。由于环境所限，故障 转移群集的两台服务器 vmhost1 和 vmhost2 上的硬盘无法作 为共享存储，且没有可移动存储设备，故使用 iSCSI 将另一 台 PC（FileServer）的硬盘虚拟化，作为共享存储使用。 2. 下面将 FileServer 中的磁盘虚拟化，以用作共享存储： 1 . 在 FileServer 服务器上打开服务器管理器仪表盘，点选 刚安装好的“文件和存储服务”，如下图
